Шліфувальний круг з перервною робочою поверхнею

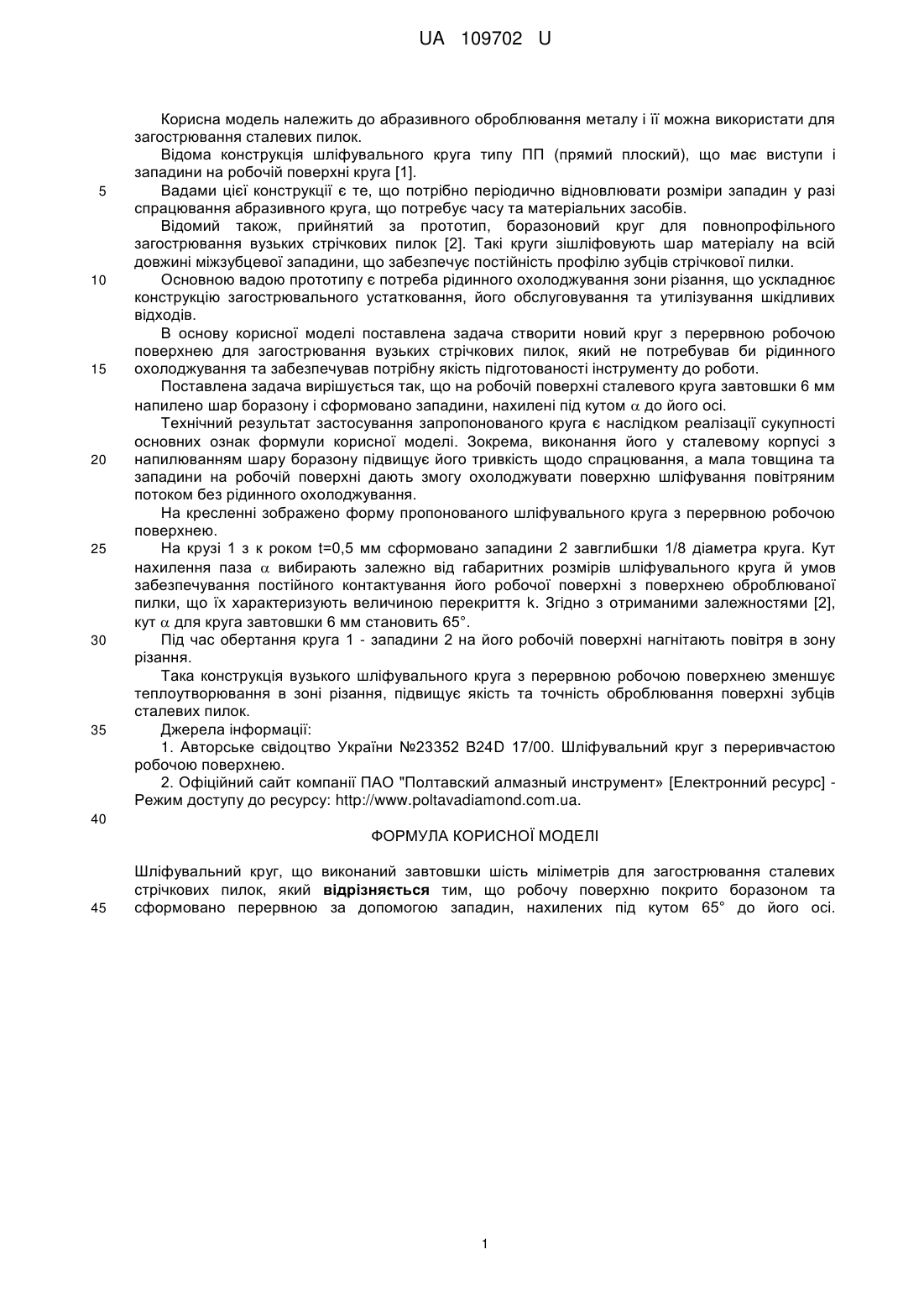

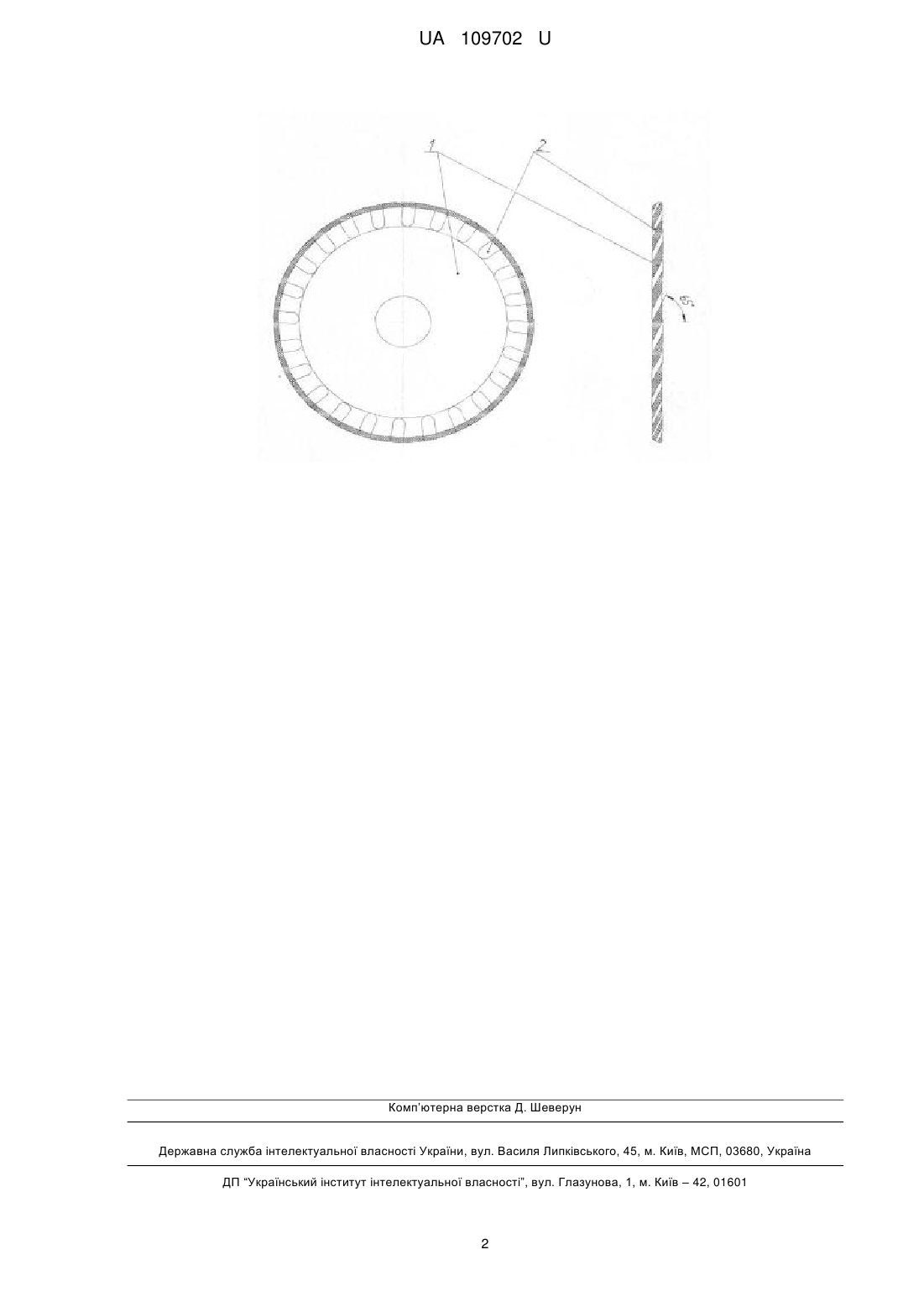

Реферат: Шліфувальний круг виконаний завтовшки шість міліметрів для загострювання сталевих стрічкових пилок. Робочу поверхню покрито боразоном та сформовано перервною за допомогою западин, нахилених під кутом 65° до його осі. UA 109702 U (12) UA 109702 U UA 109702 U 5 10 15 20 25 30 35 Корисна модель належить до абразивного оброблювання металу і її можна використати для загострювання сталевих пилок. Відома конструкція шліфувального круга типу ПП (прямий плоский), що має виступи і западини на робочій поверхні круга [1]. Вадами цієї конструкції є те, що потрібно періодично відновлювати розміри западин у разі спрацювання абразивного круга, що потребує часу та матеріальних засобів. Відомий також, прийнятий за прототип, боразоновий круг для повнопрофільного загострювання вузьких стрічкових пилок [2]. Такі круги зішліфовують шар матеріалу на всій довжині міжзубцевої западини, що забезпечує постійність профілю зубців стрічкової пилки. Основною вадою прототипу є потреба рідинного охолоджування зони різання, що ускладнює конструкцію загострювального устатковання, його обслуговування та утилізування шкідливих відходів. В основу корисної моделі поставлена задача створити новий круг з перервною робочою поверхнею для загострювання вузьких стрічкових пилок, який не потребував би рідинного охолоджування та забезпечував потрібну якість підготованості інструменту до роботи. Поставлена задача вирішується так, що на робочій поверхні сталевого круга завтовшки 6 мм напилено шар боразону і сформовано западини, нахилені під кутом  до його осі. Технічний результат застосування запропонованого круга є наслідком реалізації сукупності основних ознак формули корисної моделі. Зокрема, виконання його у сталевому корпусі з напилюванням шару боразону підвищує його тривкість щодо спрацювання, а мала товщина та западини на робочій поверхні дають змогу охолоджувати поверхню шліфування повітряним потоком без рідинного охолоджування. На кресленні зображено форму пропонованого шліфувального круга з перервною робочою поверхнею. На крузі 1 з к роком t=0,5 мм сформовано западини 2 завглибшки 1/8 діаметра круга. Кут нахилення паза  вибирають залежно від габаритних розмірів шліфувального круга й умов забезпечування постійного контактування його робочої поверхні з поверхнею оброблюваної пилки, що їх характеризують величиною перекриття k. Згідно з отриманими залежностями [2], кут  для круга завтовшки 6 мм становить 65°. Під час обертання круга 1 - западини 2 на його робочій поверхні нагнітають повітря в зону різання. Така конструкція вузького шліфувального круга з перервною робочою поверхнею зменшує теплоутворювання в зоні різання, підвищує якість та точність оброблювання поверхні зубців сталевих пилок. Джерела інформації: 1. Авторське свідоцтво України №23352 В24D 17/00. Шліфувальний круг з переривчастою робочою поверхнею. 2. Офіційний сайт компанії ПАО "Полтавский алмазный инструмент» [Електронний ресурс] Режим доступу до ресурсу: http://www.poltavadiamond.com.ua. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Шліфувальний круг, що виконаний завтовшки шість міліметрів для загострювання сталевих стрічкових пилок, який відрізняється тим, що робочу поверхню покрито боразоном та сформовано перервною за допомогою западин, нахилених під кутом 65° до його осі. 1 UA 109702 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
