Кабель броньований силовий екранований

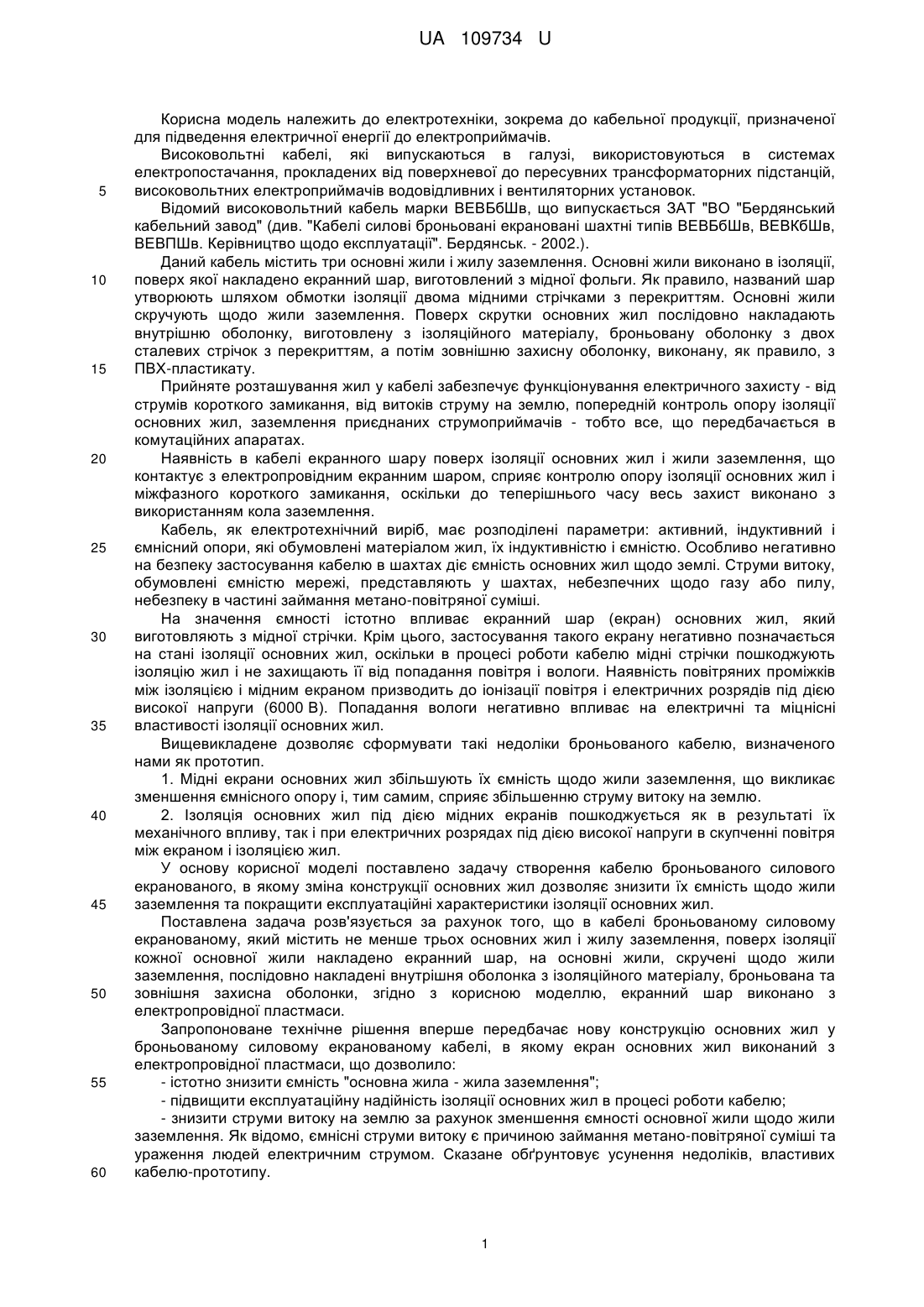

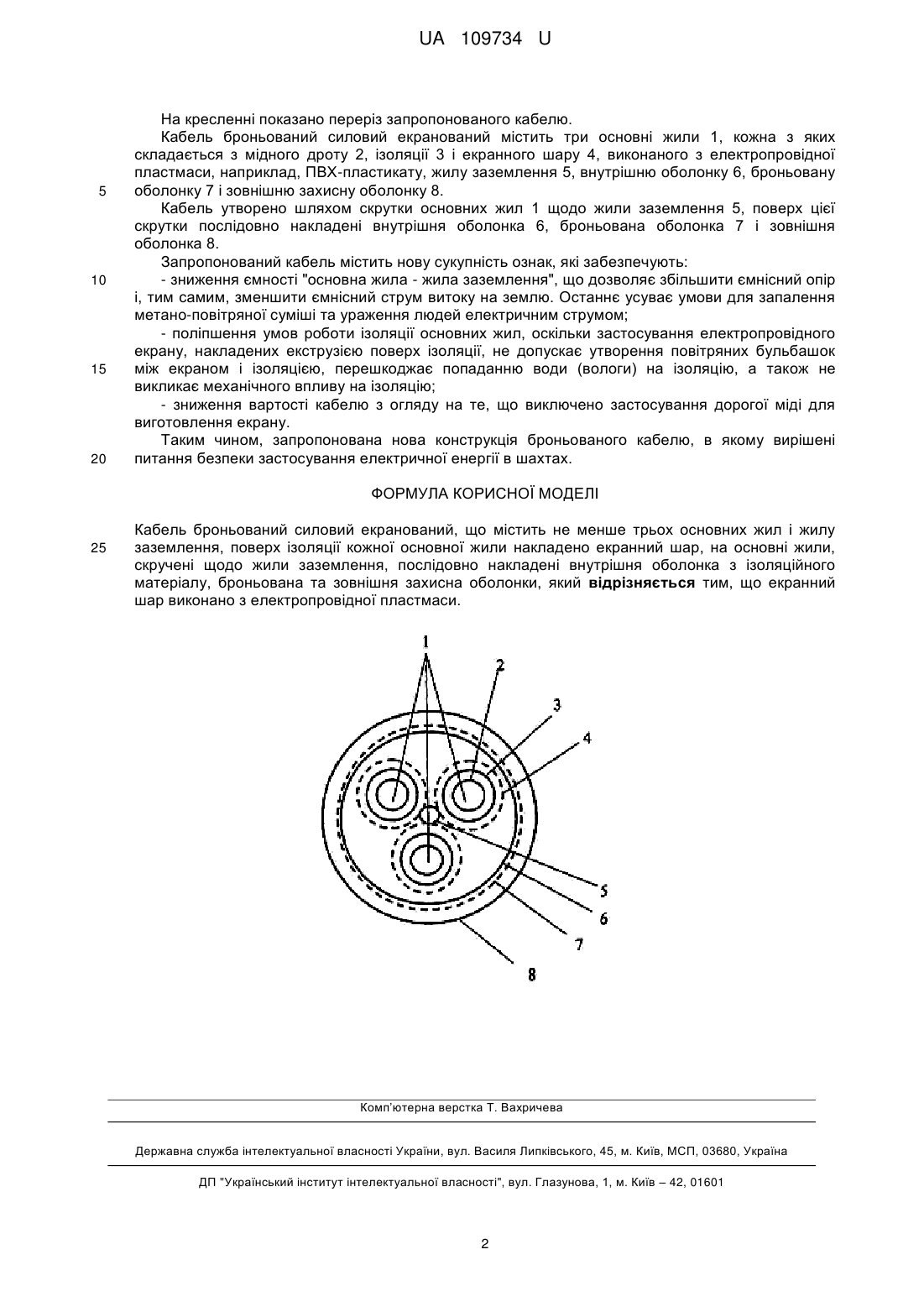

Реферат: Кабель броньований силовий екранований містить не менше трьох основних жил і жилу заземлення. Поверх ізоляції кожної основної жили накладено екранний шар. На основні жили, скручені щодо жили заземлення, послідовно накладені внутрішня оболонка з ізоляційного матеріалу, броньована та зовнішня захисна оболонки. Екранний шар виконано з електропровідної пластмаси. UA 109734 U (54) КАБЕЛЬ БРОНЬОВАНИЙ СИЛОВИЙ ЕКРАНОВАНИЙ UA 109734 U UA 109734 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електротехніки, зокрема до кабельної продукції, призначеної для підведення електричної енергії до електроприймачів. Високовольтні кабелі, які випускаються в галузі, використовуються в системах електропостачання, прокладених від поверхневої до пересувних трансформаторних підстанцій, високовольтних електроприймачів водовідливних і вентиляторних установок. Відомий високовольтний кабель марки ВЕВБбШв, що випускається ЗАТ "ВО "Бердянський кабельний завод" (див. "Кабелі силові броньовані екрановані шахтні типів ВЕВБбШв, ВЕВКбШв, ВЕВПШв. Керівництво щодо експлуатації". Бердянськ. - 2002.). Даний кабель містить три основні жили і жилу заземлення. Основні жили виконано в ізоляції, поверх якої накладено екранний шар, виготовлений з мідної фольги. Як правило, названий шар утворюють шляхом обмотки ізоляції двома мідними стрічками з перекриттям. Основні жили скручують щодо жили заземлення. Поверх скрутки основних жил послідовно накладають внутрішню оболонку, виготовлену з ізоляційного матеріалу, броньовану оболонку з двох сталевих стрічок з перекриттям, а потім зовнішню захисну оболонку, виконану, як правило, з ПВХ-пластикату. Прийняте розташування жил у кабелі забезпечує функціонування електричного захисту - від струмів короткого замикання, від витоків струму на землю, попередній контроль опору ізоляції основних жил, заземлення приєднаних струмоприймачів - тобто все, що передбачається в комутаційних апаратах. Наявність в кабелі екранного шару поверх ізоляції основних жил і жили заземлення, що контактує з електропровідним екранним шаром, сприяє контролю опору ізоляції основних жил і міжфазного короткого замикання, оскільки до теперішнього часу весь захист виконано з використанням кола заземлення. Кабель, як електротехнічний виріб, має розподілені параметри: активний, індуктивний і ємнісний опори, які обумовлені матеріалом жил, їх індуктивністю і ємністю. Особливо негативно на безпеку застосування кабелю в шахтах діє ємність основних жил щодо землі. Струми витоку, обумовлені ємністю мережі, представляють у шахтах, небезпечних щодо газу або пилу, небезпеку в частині займання метано-повітряної суміші. На значення ємності істотно впливає екранний шар (екран) основних жил, який виготовляють з мідної стрічки. Крім цього, застосування такого екрану негативно позначається на стані ізоляції основних жил, оскільки в процесі роботи кабелю мідні стрічки пошкоджують ізоляцію жил і не захищають її від попадання повітря і вологи. Наявність повітряних проміжків між ізоляцією і мідним екраном призводить до іонізації повітря і електричних розрядів під дією високої напруги (6000 В). Попадання вологи негативно впливає на електричні та міцнісні властивості ізоляції основних жил. Вищевикладене дозволяє сформувати такі недоліки броньованого кабелю, визначеного нами як прототип. 1. Мідні екрани основних жил збільшують їх ємність щодо жили заземлення, що викликає зменшення ємнісного опору і, тим самим, сприяє збільшенню струму витоку на землю. 2. Ізоляція основних жил під дією мідних екранів пошкоджується як в результаті їх механічного впливу, так і при електричних розрядах під дією високої напруги в скупченні повітря між екраном і ізоляцією жил. У основу корисної моделі поставлено задачу створення кабелю броньованого силового екранованого, в якому зміна конструкції основних жил дозволяє знизити їх ємність щодо жили заземлення та покращити експлуатаційні характеристики ізоляції основних жил. Поставлена задача розв'язується за рахунок того, що в кабелі броньованому силовому екранованому, який містить не менше трьох основних жил і жилу заземлення, поверх ізоляції кожної основної жили накладено екранний шар, на основні жили, скручені щодо жили заземлення, послідовно накладені внутрішня оболонка з ізоляційного матеріалу, броньована та зовнішня захисна оболонки, згідно з корисною моделлю, екранний шар виконано з електропровідної пластмаси. Запропоноване технічне рішення вперше передбачає нову конструкцію основних жил у броньованому силовому екранованому кабелі, в якому екран основних жил виконаний з електропровідної пластмаси, що дозволило: - істотно знизити ємність "основна жила - жила заземлення"; - підвищити експлуатаційну надійність ізоляції основних жил в процесі роботи кабелю; - знизити струми витоку на землю за рахунок зменшення ємності основної жили щодо жили заземлення. Як відомо, ємнісні струми витоку є причиною займання метано-повітряної суміші та ураження людей електричним струмом. Сказане обґрунтовує усунення недоліків, властивих кабелю-прототипу. 1 UA 109734 U 5 10 15 20 На кресленні показано переріз запропонованого кабелю. Кабель броньований силовий екранований містить три основні жили 1, кожна з яких складається з мідного дроту 2, ізоляції 3 і екранного шару 4, виконаного з електропровідної пластмаси, наприклад, ПВХ-пластикату, жилу заземлення 5, внутрішню оболонку 6, броньовану оболонку 7 і зовнішню захисну оболонку 8. Кабель утворено шляхом скрутки основних жил 1 щодо жили заземлення 5, поверх цієї скрутки послідовно накладені внутрішня оболонка 6, броньована оболонка 7 і зовнішня оболонка 8. Запропонований кабель містить нову сукупність ознак, які забезпечують: - зниження ємності "основна жила - жила заземлення", що дозволяє збільшити ємнісний опір і, тим самим, зменшити ємнісний струм витоку на землю. Останнє усуває умови для запалення метано-повітряної суміші та ураження людей електричним струмом; - поліпшення умов роботи ізоляції основних жил, оскільки застосування електропровідного екрану, накладених екструзією поверх ізоляції, не допускає утворення повітряних бульбашок між екраном і ізоляцією, перешкоджає попаданню води (вологи) на ізоляцію, а також не викликає механічного впливу на ізоляцію; - зниження вартості кабелю з огляду на те, що виключено застосування дорогої міді для виготовлення екрану. Таким чином, запропонована нова конструкція броньованого кабелю, в якому вирішені питання безпеки застосування електричної енергії в шахтах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Кабель броньований силовий екранований, що містить не менше трьох основних жил і жилу заземлення, поверх ізоляції кожної основної жили накладено екранний шар, на основні жили, скручені щодо жили заземлення, послідовно накладені внутрішня оболонка з ізоляційного матеріалу, броньована та зовнішня захисна оболонки, який відрізняється тим, що екранний шар виконано з електропровідної пластмаси. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
