Прес штанцювального автомата
Номер патенту: 109829
Опубліковано: 12.10.2015
Автори: Регей Іван Іванович, Босак Володимир Омелянович, Сенкусь Василь Теофілович, Коломієць Андрій Борисович
Формула / Реферат

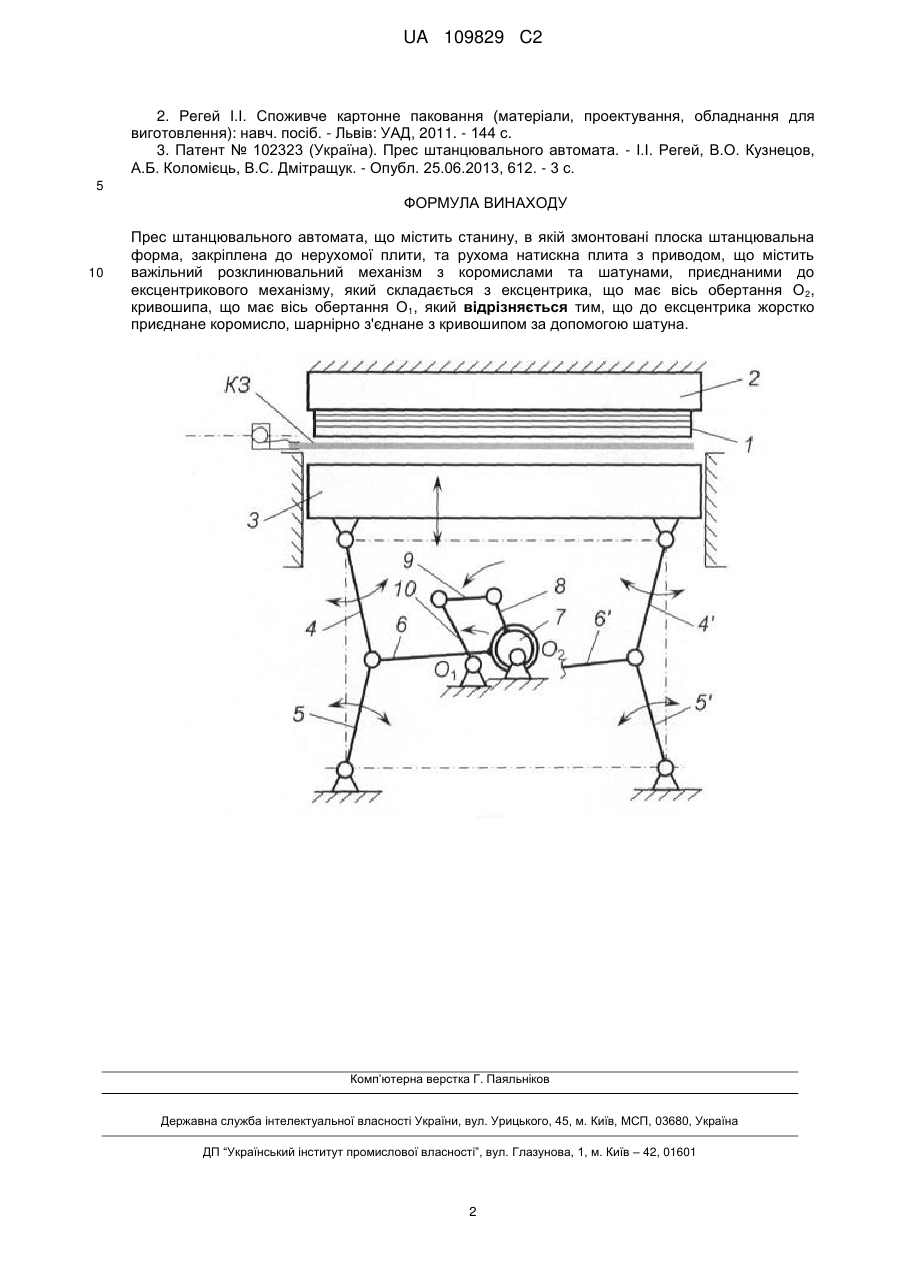

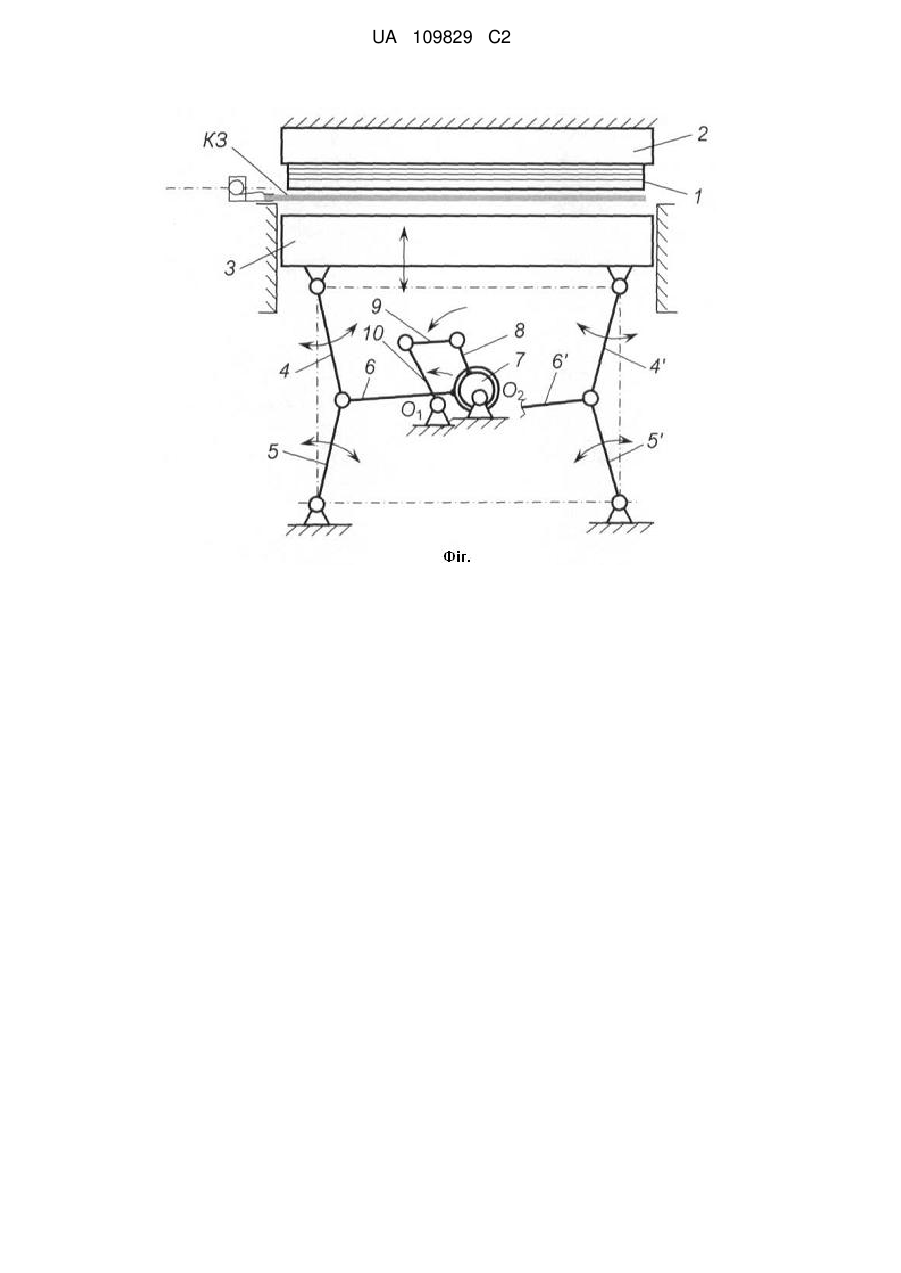

Прес штанцювального автомата, що містить станину, в якій змонтовані плоска штанцювальна форма, закріплена до нерухомої плити, та рухома натискна плита з приводом, що містить важільний розклинювальний механізм з коромислами та шатунами, приєднаними до ексцентрикового механізму, який складається з ексцентрика, що має вісь обертання О2, кривошипа, що має вісь обертання О1, який відрізняється тим, що до ексцентрика жорстко приєднане коромисло, шарнірно з'єднане з кривошипом за допомогою шатуна.
Текст

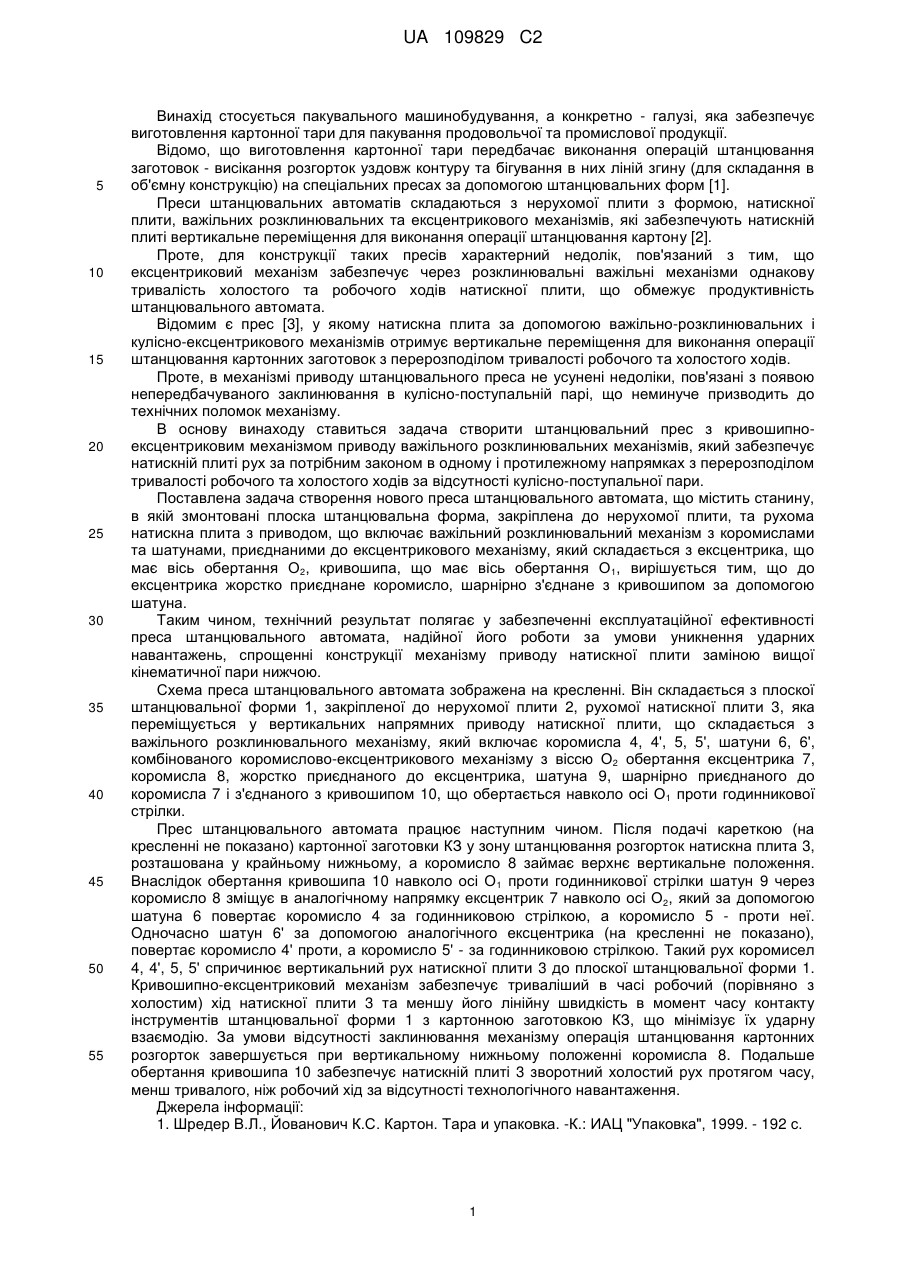

Реферат: Прес штанцювального автомата призначений для впровадження на підприємствах, які спеціалізуються на виготовленні картонної тари для пакування продовольчої та промислової продукції. Він складається зі станини, плоскої штанцювальної форми на нерухомій плиті, рухомої натискної плити з приводом від важільного розклинювального механізму, що має коромисла та шатуни, приєднані до ексцентрикового механізму, який складається з ексцентрика, жорстко приєднаного до нього коромисла, шарнірно з'єднаного з кривошипом. UA 109829 C2 (12) UA 109829 C2 UA 109829 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується пакувального машинобудування, а конкретно - галузі, яка забезпечує виготовлення картонної тари для пакування продовольчої та промислової продукції. Відомо, що виготовлення картонної тари передбачає виконання операцій штанцювання заготовок - висікання розгорток уздовж контуру та бігування в них ліній згину (для складання в об'ємну конструкцію) на спеціальних пресах за допомогою штанцювальних форм [1]. Преси штанцювальних автоматів складаються з нерухомої плити з формою, натискної плити, важільних розклинювальних та ексцентрикового механізмів, які забезпечують натискній плиті вертикальне переміщення для виконання операції штанцювання картону [2]. Проте, для конструкції таких пресів характерний недолік, пов'язаний з тим, що ексцентриковий механізм забезпечує через розклинювальні важільні механізми однакову тривалість холостого та робочого ходів натискної плити, що обмежує продуктивність штанцювального автомата. Відомим є прес [3], у якому натискна плита за допомогою важільно-розклинювальних і кулісно-ексцентрикового механізмів отримує вертикальне переміщення для виконання операції штанцювання картонних заготовок з перерозподілом тривалості робочого та холостого ходів. Проте, в механізмі приводу штанцювального преса не усунені недоліки, пов'язані з появою непередбачуваного заклинювання в кулісно-поступальній парі, що неминуче призводить до технічних поломок механізму. В основу винаходу ставиться задача створити штанцювальний прес з кривошипноексцентриковим механізмом приводу важільного розклинювальних механізмів, який забезпечує натискній плиті рух за потрібним законом в одному і протилежному напрямках з перерозподілом тривалості робочого та холостого ходів за відсутності кулісно-поступальної пари. Поставлена задача створення нового преса штанцювального автомата, що містить станину, в якій змонтовані плоска штанцювальна форма, закріплена до нерухомої плити, та рухома натискна плита з приводом, що включає важільний розклинювальний механізм з коромислами та шатунами, приєднаними до ексцентрикового механізму, який складається з ексцентрика, що має вісь обертання О2, кривошипа, що має вісь обертання О1, вирішується тим, що до ексцентрика жорстко приєднане коромисло, шарнірно з'єднане з кривошипом за допомогою шатуна. Таким чином, технічний результат полягає у забезпеченні експлуатаційної ефективності преса штанцювального автомата, надійної його роботи за умови уникнення ударних навантажень, спрощенні конструкції механізму приводу натискної плити заміною вищої кінематичної пари нижчою. Схема преса штанцювального автомата зображена на кресленні. Він складається з плоскої штанцювальної форми 1, закріпленої до нерухомої плити 2, рухомої натискної плити 3, яка переміщується у вертикальних напрямних приводу натискної плити, що складається з важільного розклинювального механізму, який включає коромисла 4, 4', 5, 5', шатуни 6, 6', комбінованого коромислово-ексцентрикового механізму з віссю О2 обертання ексцентрика 7, коромисла 8, жорстко приєднаного до ексцентрика, шатуна 9, шарнірно приєднаного до коромисла 7 і з'єднаного з кривошипом 10, що обертається навколо осі О1 проти годинникової стрілки. Прес штанцювального автомата працює наступним чином. Після подачі кареткою (на кресленні не показано) картонної заготовки КЗ у зону штанцювання розгорток натискна плита 3, розташована у крайньому нижньому, а коромисло 8 займає верхнє вертикальне положення. Внаслідок обертання кривошипа 10 навколо осі О1 проти годинникової стрілки шатун 9 через коромисло 8 зміщує в аналогічному напрямку ексцентрик 7 навколо осі О2, який за допомогою шатуна 6 повертає коромисло 4 за годинниковою стрілкою, а коромисло 5 - проти неї. Одночасно шатун 6' за допомогою аналогічного ексцентрика (на кресленні не показано), повертає коромисло 4' проти, а коромисло 5' - за годинниковою стрілкою. Такий рух коромисел 4, 4', 5, 5' спричинює вертикальний рух натискної плити 3 до плоскої штанцювальної форми 1. Кривошипно-ексцентриковий механізм забезпечує триваліший в часі робочий (порівняно з холостим) хід натискної плити 3 та меншу його лінійну швидкість в момент часу контакту інструментів штанцювальної форми 1 з картонною заготовкою КЗ, що мінімізує їх ударну взаємодію. За умови відсутності заклинювання механізму операція штанцювання картонних розгорток завершується при вертикальному нижньому положенні коромисла 8. Подальше обертання кривошипа 10 забезпечує натискній плиті 3 зворотний холостий рух протягом часу, менш тривалого, ніж робочий хід за відсутності технологічного навантаження. Джерела інформації: 1. Шредер В.Л., Йованович К.С. Картон. Тара и упаковка. -К.: ИАЦ "Упаковка", 1999. - 192 с. 1 UA 109829 C2 2. Регей І.І. Споживче картонне паковання (матеріали, проектування, обладнання для виготовлення): навч. посіб. - Львів: УАД, 2011. - 144 с. 3. Патент № 102323 (Україна). Прес штанцювального автомата. - І.І. Регей, В.О. Кузнецов, А.Б. Коломієць, В.С. Дмітращук. - Опубл. 25.06.2013, 612. - 3 с. 5 ФОРМУЛА ВИНАХОДУ 10 Прес штанцювального автомата, що містить станину, в якій змонтовані плоска штанцювальна форма, закріплена до нерухомої плити, та рухома натискна плита з приводом, що містить важільний розклинювальний механізм з коромислами та шатунами, приєднаними до ексцентрикового механізму, який складається з ексцентрика, що має вісь обертання О 2, кривошипа, що має вісь обертання О1, який відрізняється тим, що до ексцентрика жорстко приєднане коромисло, шарнірно з'єднане з кривошипом за допомогою шатуна. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюRehei Ivan Ivanovych, Senkus Vasyl Teofilovych, Bosak Volodymyr Omelianovych, Kolomiets Andrii Borysovych
Автори російськоюРегей Иван Иванович, Сенкусь Василий Теофилович, Босак Владимир Емельянович, Коломиец Андрей Борисович
МПК / Мітки
МПК: F16H 21/20, B26F 1/02, B26F 1/40, B31B 1/14
Мітки: прес, штанцювального, автомата
