Шпонкове з’єднання

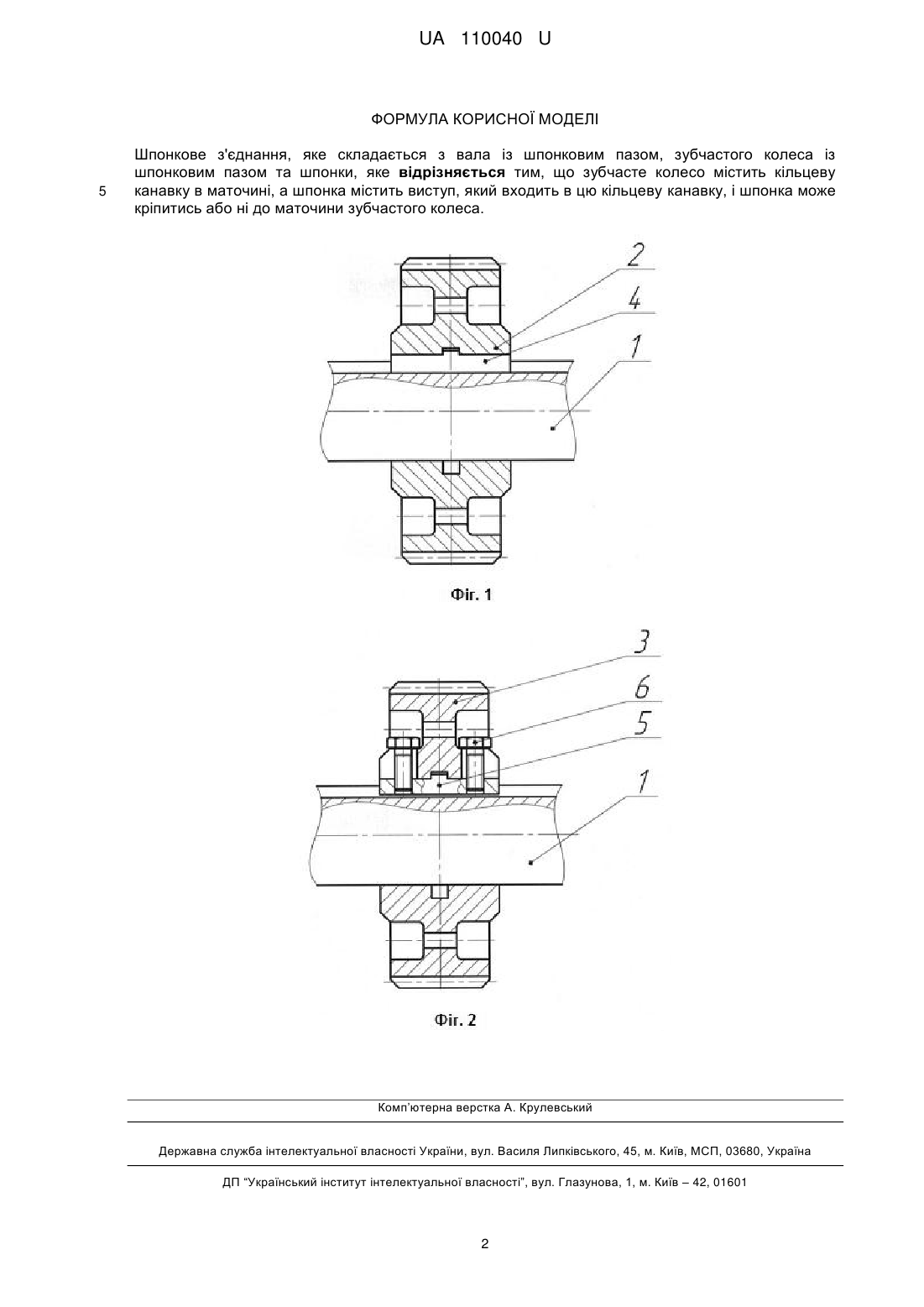

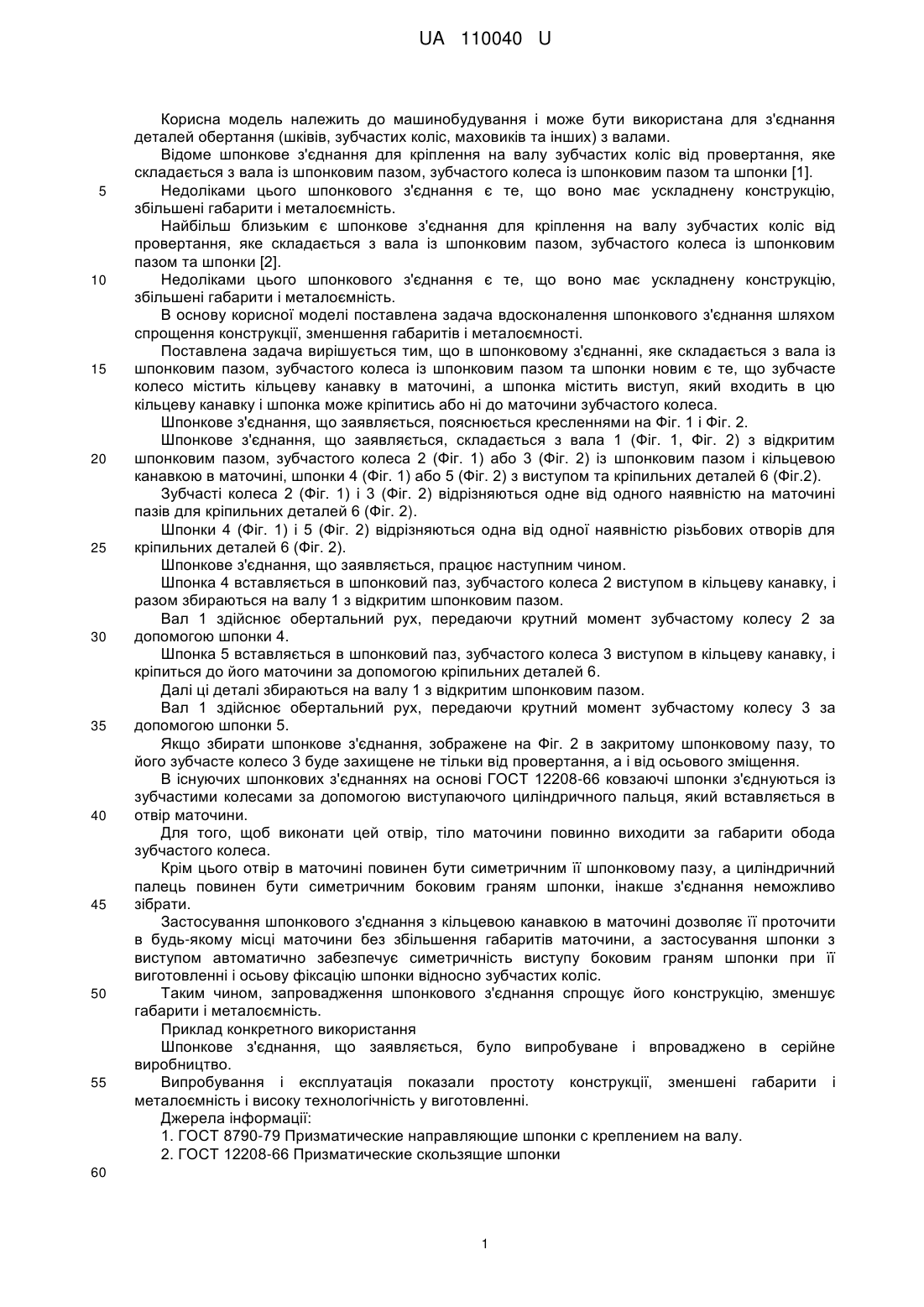

Реферат: Шпонкове з'єднання складається з вала із шпонковим пазом, зубчастого колеса із шпонковим пазом та шпонки. Зубчасте колесо містить кільцеву канавку в маточині, а шпонка містить виступ, який входить в цю кільцеву канавку, і шпонка може кріпитись або ні до маточини зубчастого колеса. UA 110040 U (54) ШПОНКОВЕ З'ЄДНАННЯ UA 110040 U UA 110040 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана для з'єднання деталей обертання (шківів, зубчастих коліс, маховиків та інших) з валами. Відоме шпонкове з'єднання для кріплення на валу зубчастих коліс від провертання, яке складається з вала із шпонковим пазом, зубчастого колеса із шпонковим пазом та шпонки [1]. Недоліками цього шпонкового з'єднання є те, що воно має ускладнену конструкцію, збільшені габарити і металоємність. Найбільш близьким є шпонкове з'єднання для кріплення на валу зубчастих коліс від провертання, яке складається з вала із шпонковим пазом, зубчастого колеса із шпонковим пазом та шпонки [2]. Недоліками цього шпонкового з'єднання є те, що воно має ускладнену конструкцію, збільшені габарити і металоємність. В основу корисної моделі поставлена задача вдосконалення шпонкового з'єднання шляхом спрощення конструкції, зменшення габаритів і металоємності. Поставлена задача вирішується тим, що в шпонковому з'єднанні, яке складається з вала із шпонковим пазом, зубчастого колеса із шпонковим пазом та шпонки новим є те, що зубчасте колесо містить кільцеву канавку в маточині, а шпонка містить виступ, який входить в цю кільцеву канавку і шпонка може кріпитись або ні до маточини зубчастого колеса. Шпонкове з'єднання, що заявляється, пояснюється кресленнями на Фіг. 1 і Фіг. 2. Шпонкове з'єднання, що заявляється, складається з вала 1 (Фіг. 1, Фіг. 2) з відкритим шпонковим пазом, зубчастого колеса 2 (Фіг. 1) або 3 (Фіг. 2) із шпонковим пазом і кільцевою канавкою в маточині, шпонки 4 (Фіг. 1) або 5 (Фіг. 2) з виступом та кріпильних деталей 6 (Фіг.2). Зубчасті колеса 2 (Фіг. 1) і 3 (Фіг. 2) відрізняються одне від одного наявністю на маточині пазів для кріпильних деталей 6 (Фіг. 2). Шпонки 4 (Фіг. 1) і 5 (Фіг. 2) відрізняються одна від одної наявністю різьбових отворів для кріпильних деталей 6 (Фіг. 2). Шпонкове з'єднання, що заявляється, працює наступним чином. Шпонка 4 вставляється в шпонковий паз, зубчастого колеса 2 виступом в кільцеву канавку, і разом збираються на валу 1 з відкритим шпонковим пазом. Вал 1 здійснює обертальний рух, передаючи крутний момент зубчастому колесу 2 за допомогою шпонки 4. Шпонка 5 вставляється в шпонковий паз, зубчастого колеса 3 виступом в кільцеву канавку, і кріпиться до його маточини за допомогою кріпильних деталей 6. Далі ці деталі збираються на валу 1 з відкритим шпонковим пазом. Вал 1 здійснює обертальний рух, передаючи крутний момент зубчастому колесу 3 за допомогою шпонки 5. Якщо збирати шпонкове з'єднання, зображене на Фіг. 2 в закритому шпонковому пазу, то його зубчасте колесо 3 буде захищене не тільки від провертання, а і від осьового зміщення. В існуючих шпонкових з'єднаннях на основі ГОСТ 12208-66 ковзаючі шпонки з'єднуються із зубчастими колесами за допомогою виступаючого циліндричного пальця, який вставляється в отвір маточини. Для того, щоб виконати цей отвір, тіло маточини повинно виходити за габарити обода зубчастого колеса. Крім цього отвір в маточині повинен бути симетричним її шпонковому пазу, а циліндричний палець повинен бути симетричним боковим граням шпонки, інакше з'єднання неможливо зібрати. Застосування шпонкового з'єднання з кільцевою канавкою в маточині дозволяє її проточити в будь-якому місці маточини без збільшення габаритів маточини, а застосування шпонки з виступом автоматично забезпечує симетричність виступу боковим граням шпонки при її виготовленні і осьову фіксацію шпонки відносно зубчастих коліс. Таким чином, запровадження шпонкового з'єднання спрощує його конструкцію, зменшує габарити і металоємність. Приклад конкретного використання Шпонкове з'єднання, що заявляється, було випробуване і впроваджено в серійне виробництво. Випробування і експлуатація показали простоту конструкції, зменшені габарити і металоємність і високу технологічність у виготовленні. Джерела інформації: 1. ГОСТ 8790-79 Призматические направляющие шпонки с креплением на валу. 2. ГОСТ 12208-66 Призматические скользящие шпонки 60 1 UA 110040 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Шпонкове з'єднання, яке складається з вала із шпонковим пазом, зубчастого колеса із шпонковим пазом та шпонки, яке відрізняється тим, що зубчасте колесо містить кільцеву канавку в маточині, а шпонка містить виступ, який входить в цю кільцеву канавку, і шпонка може кріпитись або ні до маточини зубчастого колеса. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
