Спіральна співвісна антена

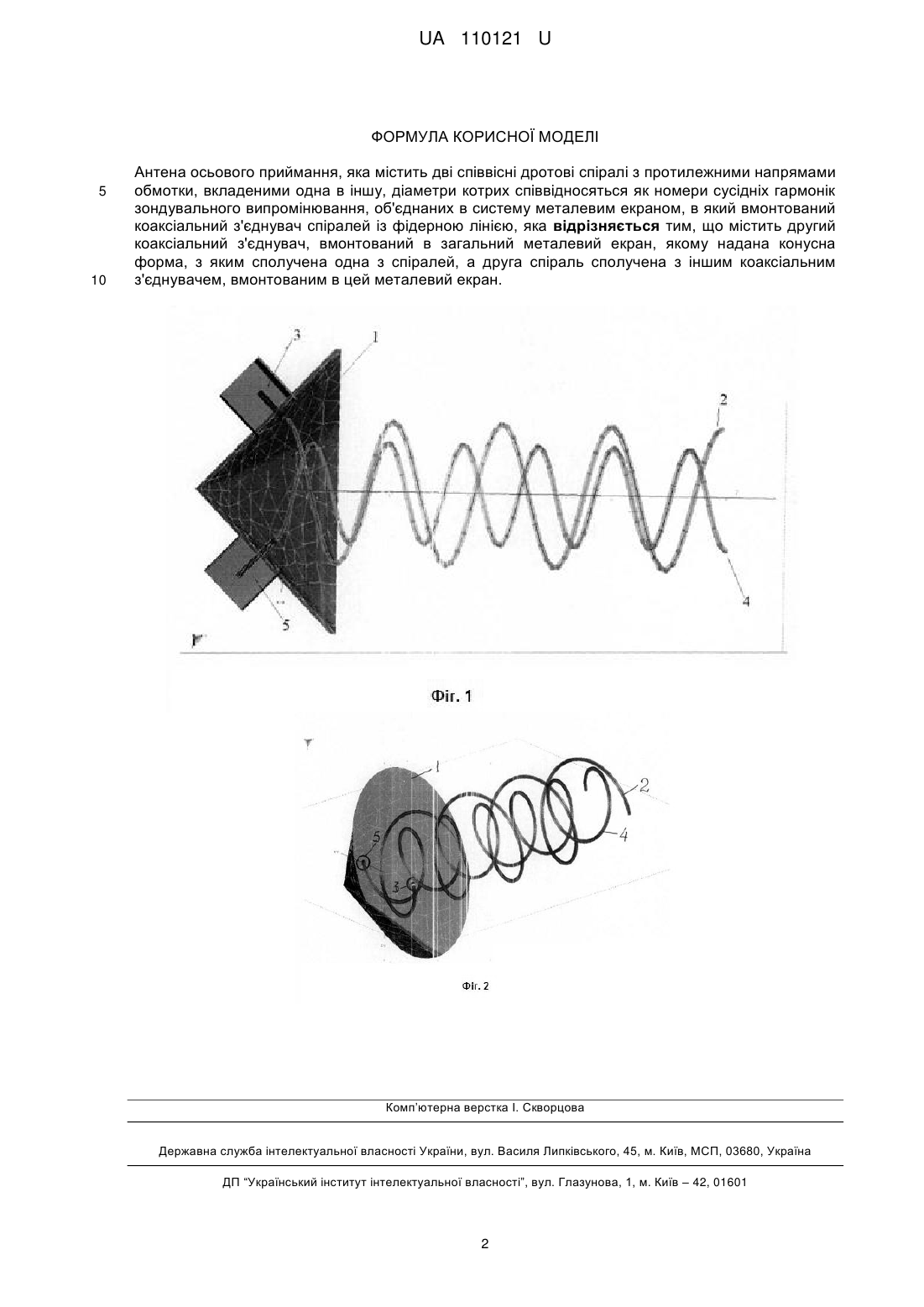

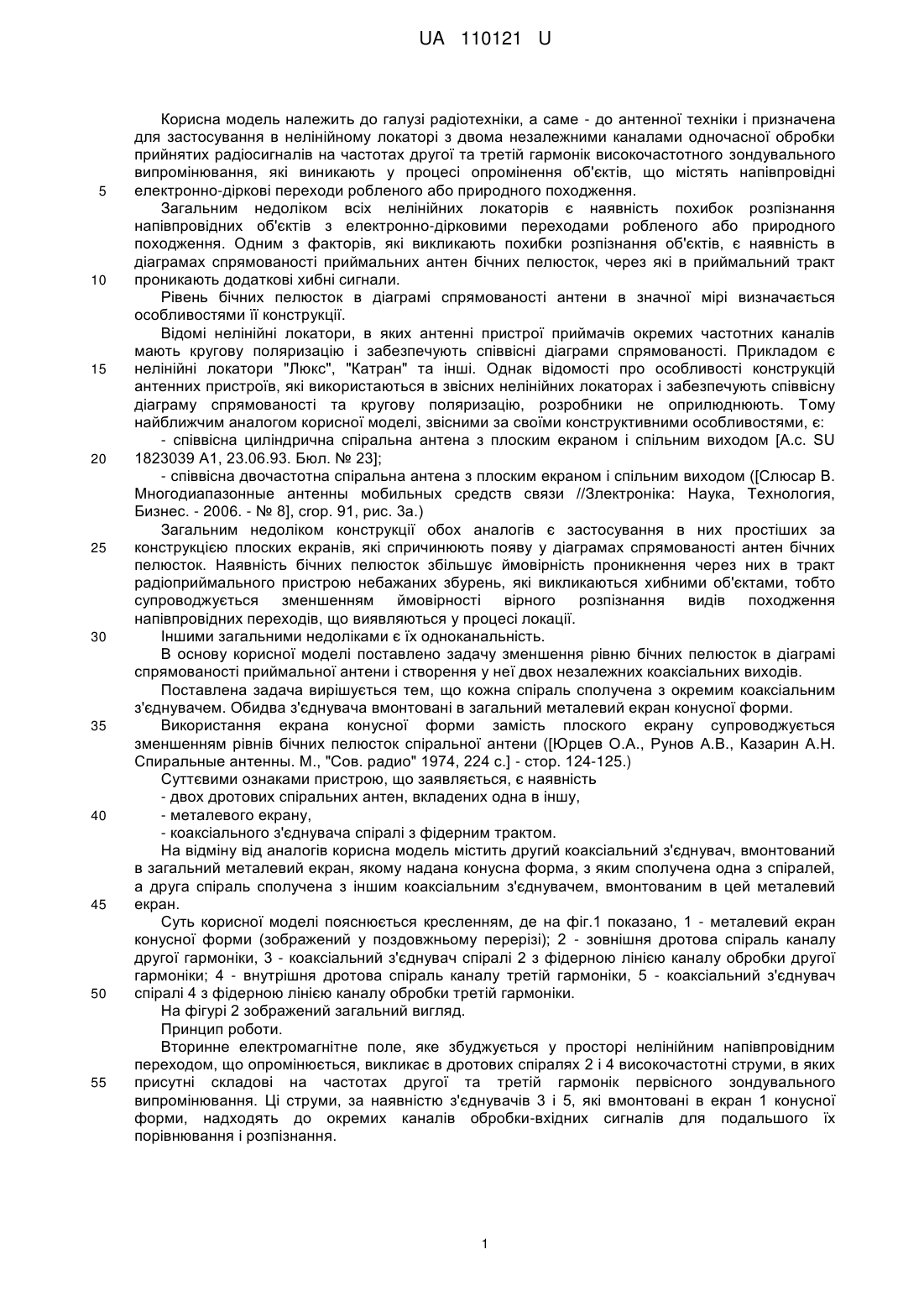

Реферат: UA 110121 U UA 110121 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі радіотехніки, а саме - до антенної техніки і призначена для застосування в нелінійному локаторі з двома незалежними каналами одночасної обробки прийнятих радіосигналів на частотах другої та третій гармонік високочастотного зондувального випромінювання, які виникають у процесі опромінення об'єктів, що містять напівпровідні електронно-діркові переходи робленого або природного походження. Загальним недоліком всіх нелінійних локаторів є наявність похибок розпізнання напівпровідних об'єктів з електронно-дірковими переходами робленого або природного походження. Одним з факторів, які викликають похибки розпізнання об'єктів, є наявність в діаграмах спрямованості приймальних антен бічних пелюсток, через які в приймальний тракт проникають додаткові хибні сигнали. Рівень бічних пелюсток в діаграмі спрямованості антени в значної мірі визначається особливостями її конструкції. Відомі нелінійні локатори, в яких антенні пристрої приймачів окремих частотних каналів мають кругову поляризацію і забезпечують співвісні діаграми спрямованості. Прикладом є нелінійні локатори "Люкс", "Катран" та інші. Однак відомості про особливості конструкцій антенних пристроїв, які використаються в звісних нелінійних локаторах і забезпечують співвісну діаграму спрямованості та кругову поляризацію, розробники не оприлюднюють. Тому найближчим аналогом корисної моделі, звісними за своїми конструктивними особливостями, є: - співвісна циліндрична спіральна антена з плоским екраном і спільним виходом [А.с. SU 1823039 А1, 23.06.93. Бюл. № 23]; - співвісна двочастотна спіральна антена з плоским екраном і спільним виходом ([Слюсар В. Многодиапазонные антенны мобильных средств связи //Злектроніка: Наука, Технология, Бизнес. - 2006. - № 8], crop. 91, рис. 3а.) Загальним недоліком конструкції обох аналогів є застосування в них простіших за конструкцією плоских екранів, які спричинюють появу у діаграмах спрямованості антен бічних пелюсток. Наявність бічних пелюсток збільшує ймовірність проникнення через них в тракт радіоприймального пристрою небажаних збурень, які викликаються хибними об'єктами, тобто супроводжується зменшенням ймовірності вірного розпізнання видів походження напівпровідних переходів, що виявляються у процесі локації. Іншими загальними недоліками є їх одноканальність. В основу корисної моделі поставлено задачу зменшення рівню бічних пелюсток в діаграмі спрямованості приймальної антени і створення у неї двох незалежних коаксіальних виходів. Поставлена задача вирішується тем, що кожна спіраль сполучена з окремим коаксіальним з'єднувачем. Обидва з'єднувача вмонтовані в загальний металевий екран конусної форми. Використання екрана конусної форми замість плоского екрану супроводжується зменшенням рівнів бічних пелюсток спіральної антени ([Юрцев О.Α., Рунов А.В., Казарин А.Н. Спиральные антенны. Μ., "Сов. радио" 1974, 224 с.] - стор. 124-125.) Суттєвими ознаками пристрою, що заявляється, є наявність - двох дротових спіральних антен, вкладених одна в іншу, - металевого екрану, - коаксіального з'єднувача спіралі з фідерним трактом. На відміну від аналогів корисна модель містить другий коаксіальний з'єднувач, вмонтований в загальний металевий екран, якому надана конусна форма, з яким сполучена одна з спіралей, а друга спіраль сполучена з іншим коаксіальним з'єднувачем, вмонтованим в цей металевий екран. Суть корисної моделі пояснюється кресленням, де на фіг.1 показано, 1 - металевий екран конусної форми (зображений у поздовжньому перерізі); 2 - зовнішня дротова спіраль каналу другої гармоніки, 3 - коаксіальний з'єднувач спіралі 2 з фідерною лінією каналу обробки другої гармоніки; 4 - внутрішня дротова спіраль каналу третій гармоніки, 5 - коаксіальний з'єднувач спіралі 4 з фідерною лінією каналу обробки третій гармоніки. На фігурі 2 зображений загальний вигляд. Принцип роботи. Вторинне електромагнітне поле, яке збуджується у просторі нелінійним напівпровідним переходом, що опромінюється, викликає в дротових спіралях 2 і 4 високочастотні струми, в яких присутні складові на частотах другої та третій гармонік первісного зондувального випромінювання. Ці струми, за наявністю з'єднувачів 3 і 5, які вмонтовані в екран 1 конусної форми, надходять до окремих каналів обробки-вхідних сигналів для подальшого їх порівнювання і розпізнання. 1 UA 110121 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Антена осьового приймання, яка містить дві співвісні дротові спіралі з протилежними напрямами обмотки, вкладеними одна в іншу, діаметри котрих співвідносяться як номери сусідніх гармонік зондувального випромінювання, об'єднаних в систему металевим екраном, в який вмонтований коаксіальний з'єднувач спіралей із фідерною лінією, яка відрізняється тим, що містить другий коаксіальний з'єднувач, вмонтований в загальний металевий екран, якому надана конусна форма, з яким сполучена одна з спіралей, а друга спіраль сполучена з іншим коаксіальним з'єднувачем, вмонтованим в цей металевий екран. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
