Броня активна механічна

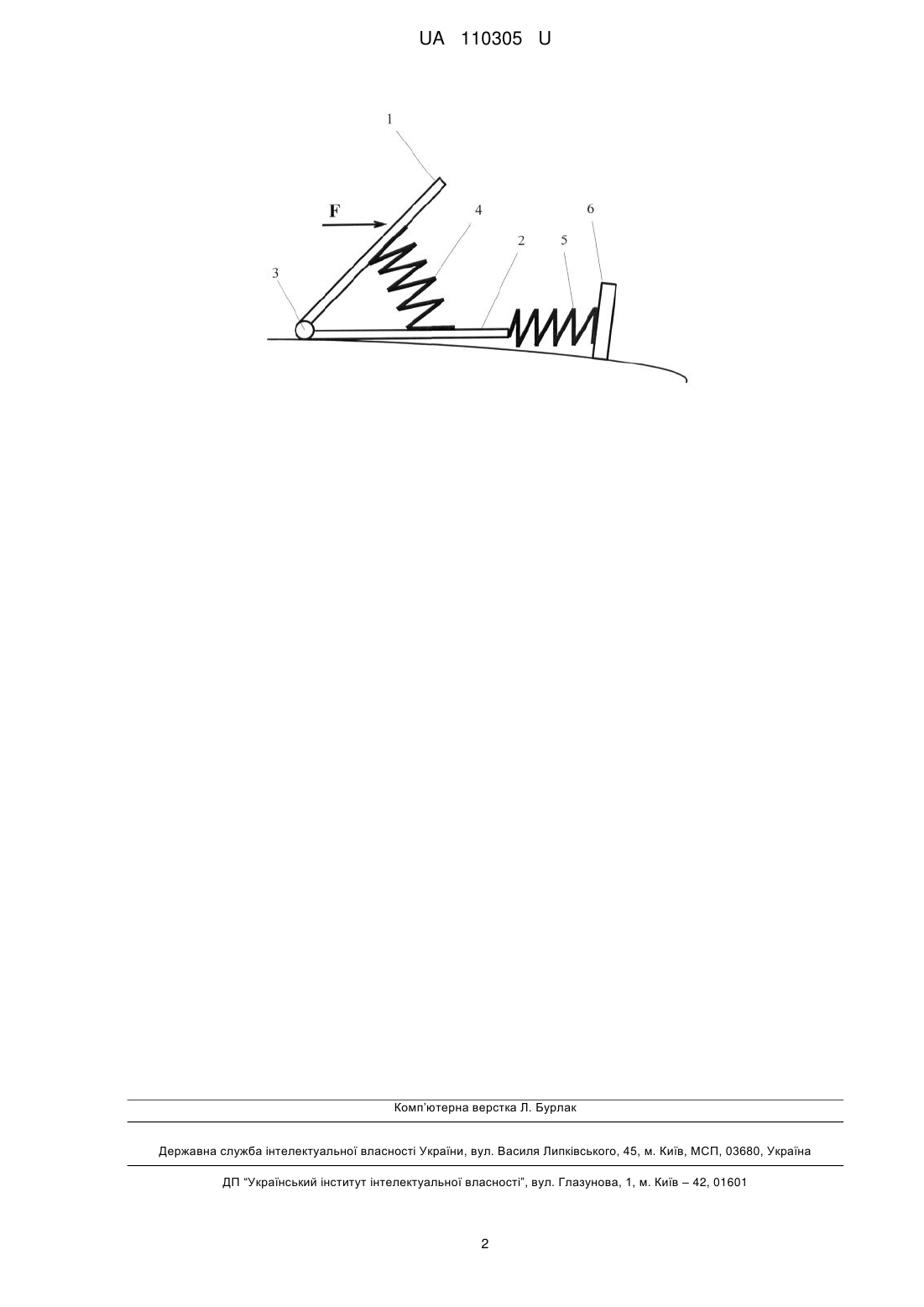

Реферат: UA 110305 U UA 110305 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до військової галузі, зокрема до захисту бронею об'єктів від уражень стрілецької, реактивної, електромагнітної зброї, і може бути використана для захисту інженерних споруд, морських, повітряних та космічних об'єктів, пересувних механізованих та автоматизованих об'єктів, стрілецьких модулів та індивідуального захисту людини. Подібних пристроїв броні для порівняння не знайдено. В основу корисної моделі поставлена задача створити конструкцію броні з новими якостями, таких як: невелика вага, багаторазове та довготривале використання, універсальність і технологічність, низька собівартість та можливість вчасно реагувати на новітні розробки засобів ураження. Поставлена задача вирішується тим, що основа 2 та площина броні 1 з'єднана віссю 3 під кутом 45°. Кут 45° є вихідним та може бути змінений. Між площиною броні та її основою знаходиться перший амортизуючий пристрій пружина 4, основа в свою чергу також з'єднана з упором 6 амортизуючим пристроєм 5, призначення яких поглинати кінетичну енергію та змінювати вектор спрямованої сили на площину броні. На кресленні показаний механізм броні активної механічної: 1 - площина броні 2 - основа 3 - рухоме з'єднання - вісь 4 - перший амортизуючий пристрій - пружина 5 - другий амортизуючий пристрій - пружина 6 - упор Сила, діюча на броньовану площину 1, відхиляє її збільшуючи кут нахилу та ребро жорсткості, спрямована сила F зустрічає протидію площини броні, амортизуючих пристроїв 4 та 5 змінює вектор напрямку спрямованої сили, перетворюючи точку зіткнення сили F на поверхні на лінію ковзання. Амортизатори повертають рухомі елементи конструкції у вихідне положення, таким чином виконується поставлена задача. Перший амортизуючий пристрій 4 виконує наступні дії: 1 - демпфує спрямовану силу 2 - повертає броньовану площину у вихідне положення 3 - регулює та змінює кут нахилу площини Другий амортизуючий пристрій пружина 5 виконує наступні дії: 1 - демпфує спрямовану силу 2 - повертає основу у вихідне положення 3 - змінює кут нахилу площини 1 на похилій площині Амортизуючи пристрої 4 та 5 можна розрахувати на різні протидії силі F завдяки регулюванню жорсткості пружини, що надає відповідне спрацьовування в залежності від засобів ураження. 1 - одночасного спрацьовування 2 - спрацьовування з затримкою у часі 3 - послідовного спрацьовування 4 - спрацьовування окремо кожного пристрою 4 або 5. Робота пружин 4 та 5 дає можливість виконувати подвійні завдання та розширювати налаштування параметрів броні. Пружини в залежності від призначення можуть бути механічними, пневматичними, електромагнітними та мати інші конструкції. Пристрій, який складається з основи 2, площини 1, осі 3, пружини 4, може пересуватись по горизонтальній площині або похилій та діяти як окремий пристрій. Площина броні 1 пропонується у твердому або гнучкому стані та як безпосередньо броньовану поверхню або конструкцією, на яку кріпляться броньовані модулі різних конструкцій та конфігурацій, які дають додаткові якості броні. Конструкція активної механічної броні може використовуватись безпосередньо або як додатковий екран до броньованих конструкцій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Броня активна механічна, що складається з основи, до якої прикріплена віссю під кутом площина броні, між площиною та основою знаходиться амортизуючий пристрій, основа в свою чергу також з'єднана з упором амортизуючим пристроєм, що виконані з можливістю поглинати кінетичну енергію та змінювати вектор спрямованої сили на площину броні. 1 UA 110305 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
