Регульоване з’єднання плоских деталей

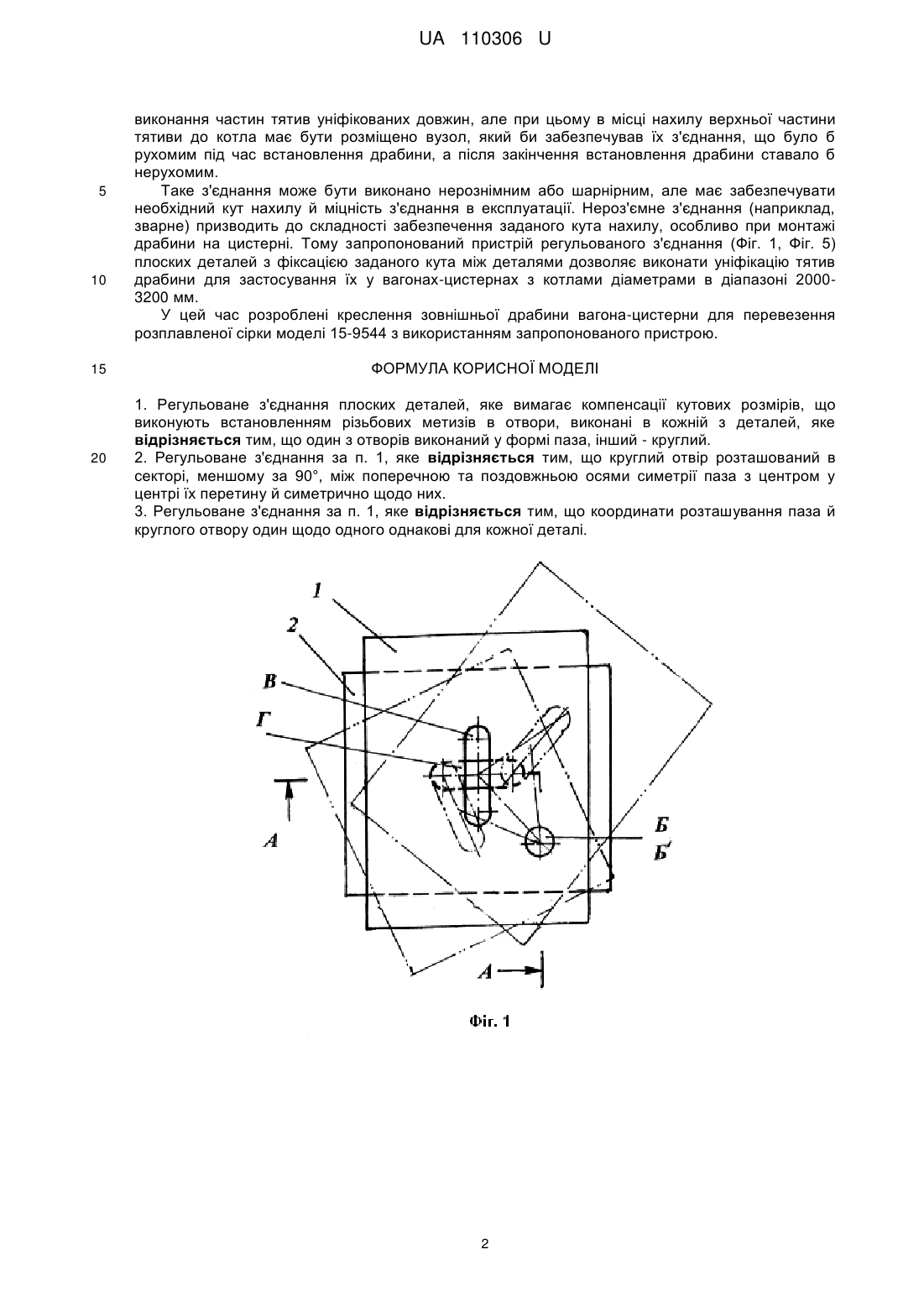

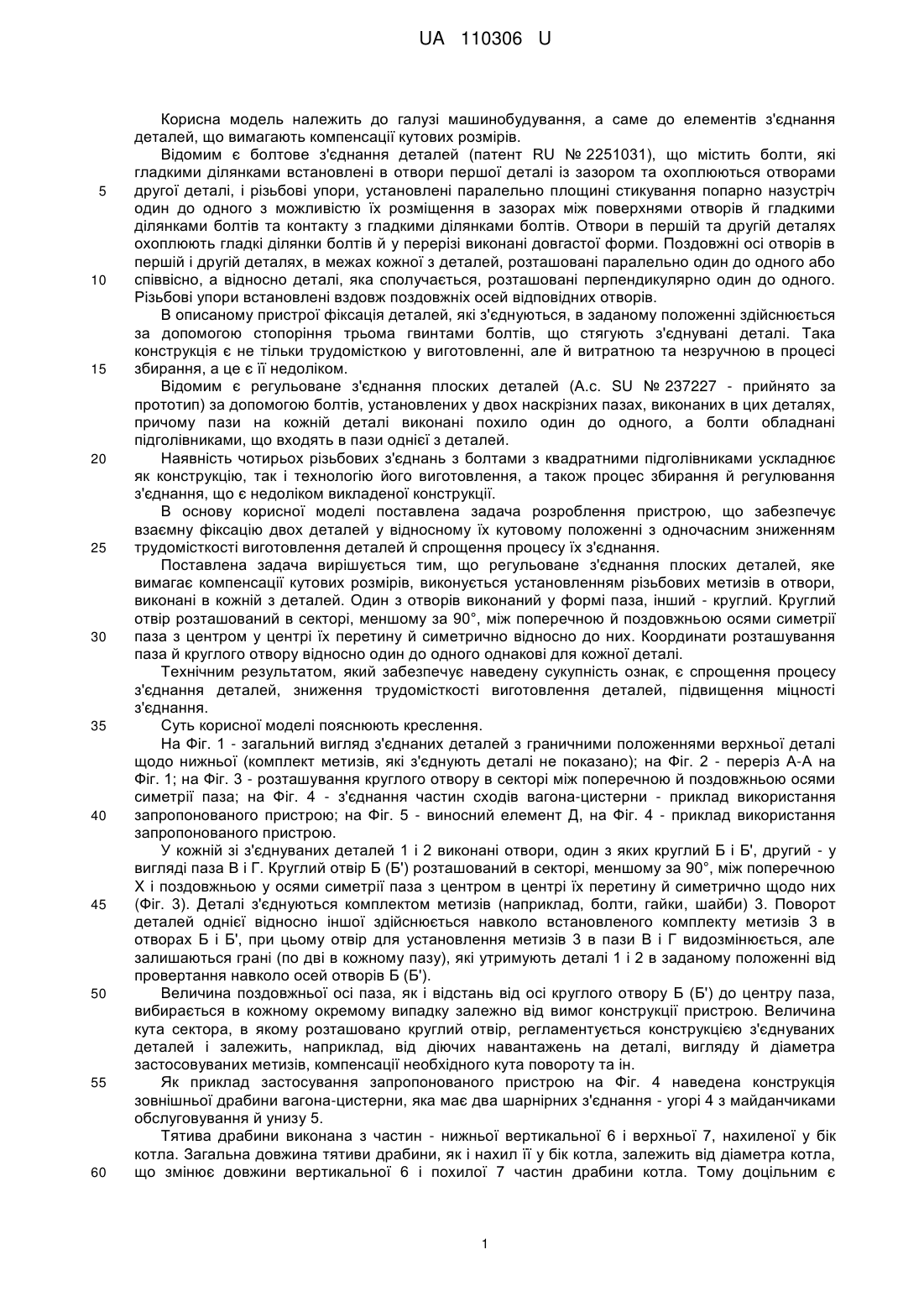

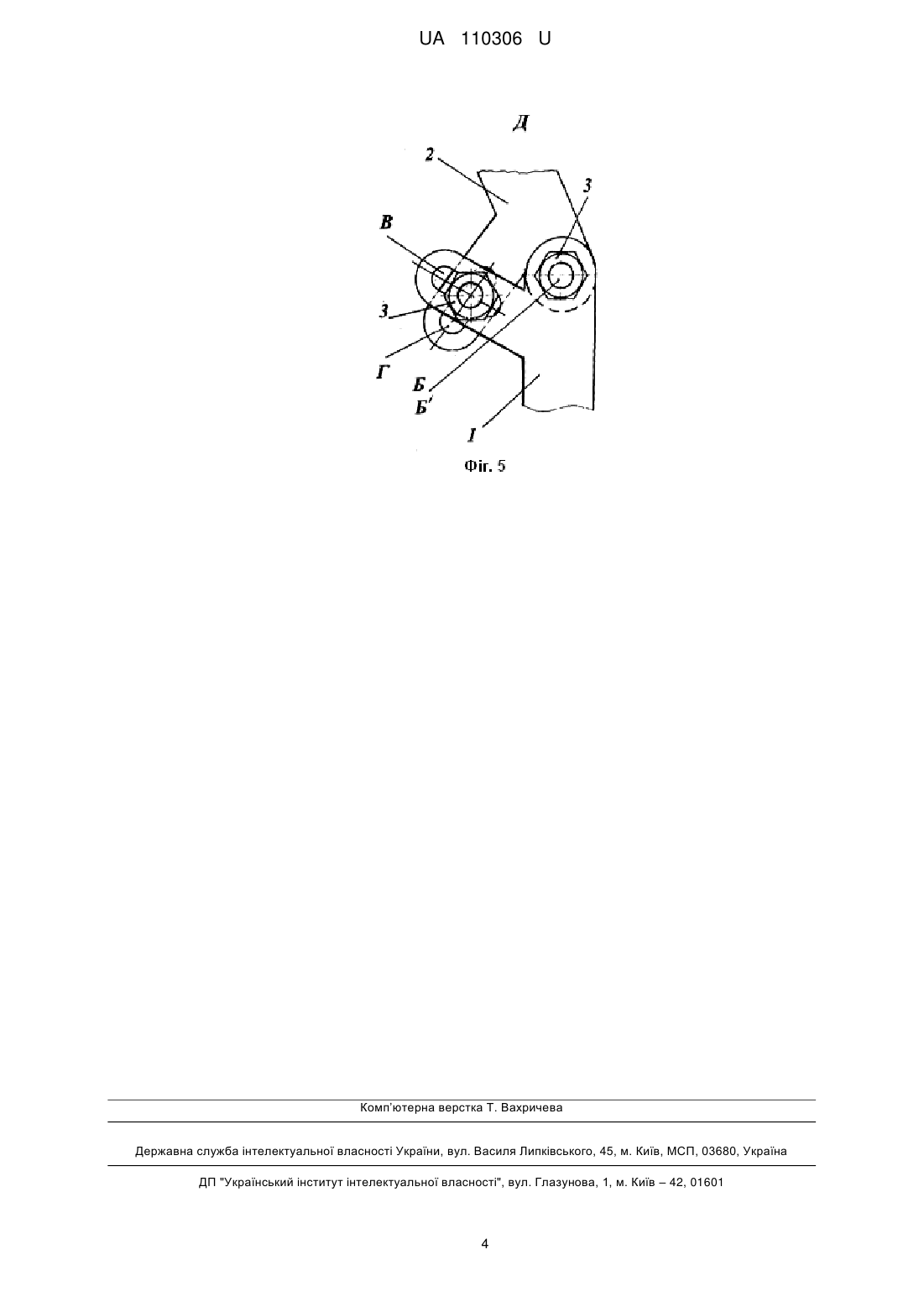

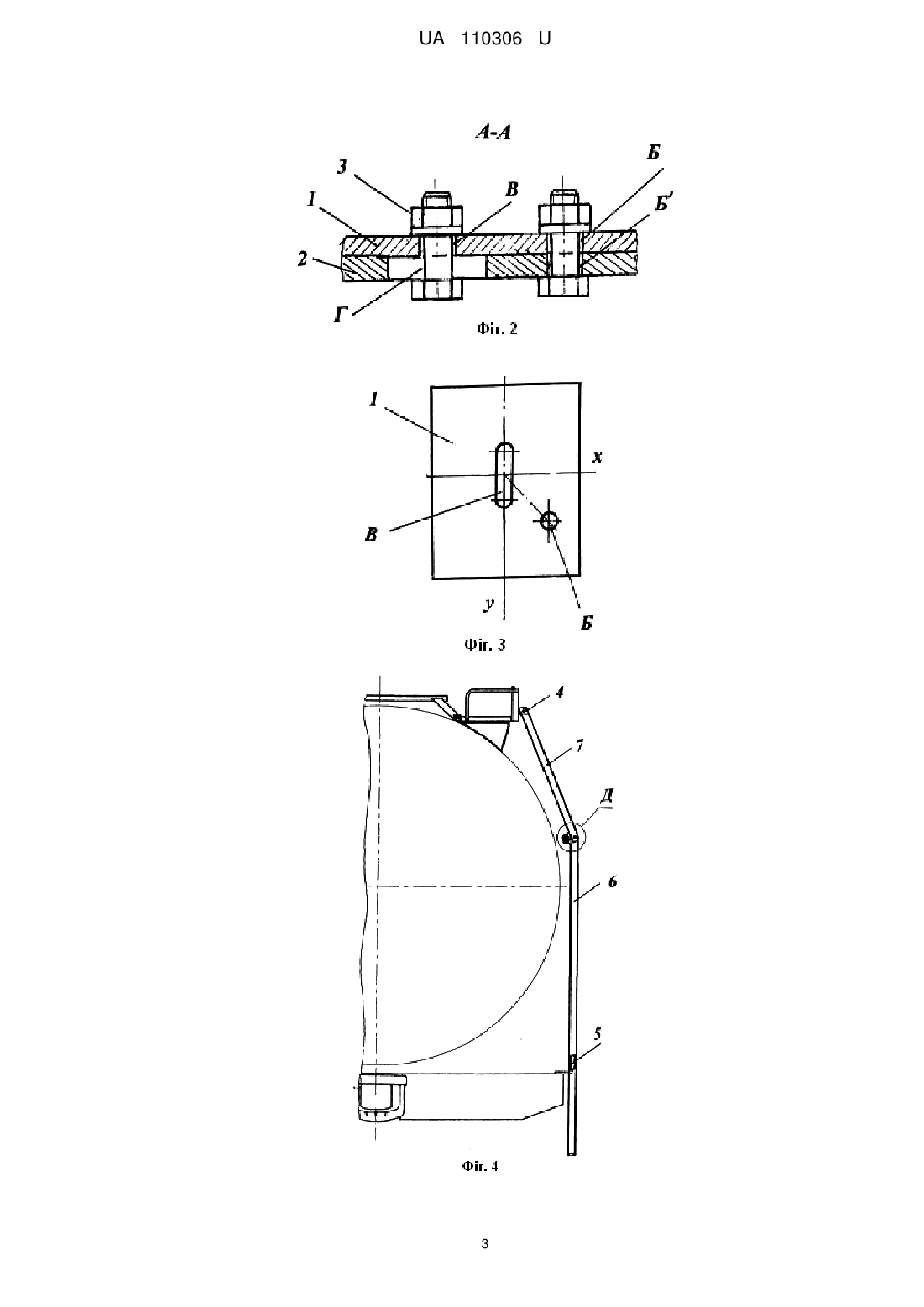

Реферат: Регульоване з'єднання плоских деталей вимагає компенсації кутових розмірів, що виконують встановленням різьбових метизів в отвори, виконані в кожній з деталей. Додатково один з отворів виконаний у формі паза, інший - круглий. UA 110306 U (12) UA 110306 U UA 110306 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування, а саме до елементів з'єднання деталей, що вимагають компенсації кутових розмірів. Відомим є болтове з'єднання деталей (патент RU № 2251031), що містить болти, які гладкими ділянками встановлені в отвори першої деталі із зазором та охоплюються отворами другої деталі, і різьбові упори, установлені паралельно площині стикування попарно назустріч один до одного з можливістю їх розміщення в зазорах між поверхнями отворів й гладкими ділянками болтів та контакту з гладкими ділянками болтів. Отвори в першій та другій деталях охоплюють гладкі ділянки болтів й у перерізі виконані довгастої форми. Поздовжні осі отворів в першій і другій деталях, в межах кожної з деталей, розташовані паралельно один до одного або співвісно, а відносно деталі, яка сполучається, розташовані перпендикулярно один до одного. Різьбові упори встановлені вздовж поздовжніх осей відповідних отворів. В описаному пристрої фіксація деталей, які з'єднуються, в заданому положенні здійснюється за допомогою стопоріння трьома гвинтами болтів, що стягують з'єднувані деталі. Така конструкція є не тільки трудомісткою у виготовленні, але й витратною та незручною в процесі збирання, а це є її недоліком. Відомим є регульоване з'єднання плоских деталей (А.с. SU № 237227 - прийнято за прототип) за допомогою болтів, установлених у двох наскрізних пазах, виконаних в цих деталях, причому пази на кожній деталі виконані похило один до одного, а болти обладнані підголівниками, що входять в пази однієї з деталей. Наявність чотирьох різьбових з'єднань з болтами з квадратними підголівниками ускладнює як конструкцію, так і технологію його виготовлення, а також процес збирання й регулювання з'єднання, що є недоліком викладеної конструкції. В основу корисної моделі поставлена задача розроблення пристрою, що забезпечує взаємну фіксацію двох деталей у відносному їх кутовому положенні з одночасним зниженням трудомісткості виготовлення деталей й спрощення процесу їх з'єднання. Поставлена задача вирішується тим, що регульоване з'єднання плоских деталей, яке вимагає компенсації кутових розмірів, виконується установленням різьбових метизів в отвори, виконані в кожній з деталей. Один з отворів виконаний у формі паза, інший - круглий. Круглий отвір розташований в секторі, меншому за 90°, між поперечною й поздовжньою осями симетрії паза з центром у центрі їх перетину й симетрично відносно до них. Координати розташування паза й круглого отвору відносно один до одного однакові для кожної деталі. Технічним результатом, який забезпечує наведену сукупність ознак, є спрощення процесу з'єднання деталей, зниження трудомісткості виготовлення деталей, підвищення міцності з'єднання. Суть корисної моделі пояснюють креслення. На Фіг. 1 - загальний вигляд з'єднаних деталей з граничними положеннями верхньої деталі щодо нижньої (комплект метизів, які з'єднують деталі не показано); на Фіг. 2 - переріз А-А на Фіг. 1; на Фіг. 3 - розташування круглого отвору в секторі між поперечною й поздовжньою осями симетрії паза; на Фіг. 4 - з'єднання частин сходів вагона-цистерни - приклад використання запропонованого пристрою; на Фіг. 5 - виносний елемент Д, на Фіг. 4 - приклад використання запропонованого пристрою. У кожній зі з'єднуваних деталей 1 і 2 виконані отвори, один з яких круглий Б і Б', другий - у вигляді паза В і Г. Круглий отвір Б (Б') розташований в секторі, меншому за 90°, між поперечною X і поздовжньою у осями симетрії паза з центром в центрі їх перетину й симетрично щодо них (Фіг. 3). Деталі з'єднуються комплектом метизів (наприклад, болти, гайки, шайби) 3. Поворот деталей однієї відносно іншої здійснюється навколо встановленого комплекту метизів 3 в отворах Б і Б', при цьому отвір для установлення метизів 3 в пази В і Г видозмінюється, але залишаються грані (по дві в кожному пазу), які утримують деталі 1 і 2 в заданому положенні від провертання навколо осей отворів Б (Б'). Величина поздовжньої осі паза, як і відстань від осі круглого отвору Б (Б') до центру паза, вибирається в кожному окремому випадку залежно від вимог конструкції пристрою. Величина кута сектора, в якому розташовано круглий отвір, регламентується конструкцією з'єднуваних деталей і залежить, наприклад, від діючих навантажень на деталі, вигляду й діаметра застосовуваних метизів, компенсації необхідного кута повороту та ін. Як приклад застосування запропонованого пристрою на Фіг. 4 наведена конструкція зовнішньої драбини вагона-цистерни, яка має два шарнірних з'єднання - угорі 4 з майданчиками обслуговування й унизу 5. Тятива драбини виконана з частин - нижньої вертикальної 6 і верхньої 7, нахиленої у бік котла. Загальна довжина тятиви драбини, як і нахил її у бік котла, залежить від діаметра котла, що змінює довжини вертикальної 6 і похилої 7 частин драбини котла. Тому доцільним є 1 UA 110306 U 5 10 15 20 виконання частин тятив уніфікованих довжин, але при цьому в місці нахилу верхньої частини тятиви до котла має бути розміщено вузол, який би забезпечував їх з'єднання, що було б рухомим під час встановлення драбини, а після закінчення встановлення драбини ставало б нерухомим. Таке з'єднання може бути виконано нерознімним або шарнірним, але має забезпечувати необхідний кут нахилу й міцність з'єднання в експлуатації. Нероз'ємне з'єднання (наприклад, зварне) призводить до складності забезпечення заданого кута нахилу, особливо при монтажі драбини на цистерні. Тому запропонований пристрій регульованого з'єднання (Фіг. 1, Фіг. 5) плоских деталей з фіксацією заданого кута між деталями дозволяє виконати уніфікацію тятив драбини для застосування їх у вагонах-цистернах з котлами діаметрами в діапазоні 20003200 мм. У цей час розроблені креслення зовнішньої драбини вагона-цистерни для перевезення розплавленої сірки моделі 15-9544 з використанням запропонованого пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Регульоване з'єднання плоских деталей, яке вимагає компенсації кутових розмірів, що виконують встановленням різьбових метизів в отвори, виконані в кожній з деталей, яке відрізняється тим, що один з отворів виконаний у формі паза, інший - круглий. 2. Регульоване з'єднання за п. 1, яке відрізняється тим, що круглий отвір розташований в секторі, меншому за 90°, між поперечною та поздовжньою осями симетрії паза з центром у центрі їх перетину й симетрично щодо них. 3. Регульоване з'єднання за п. 1, яке відрізняється тим, що координати розташування паза й круглого отвору один щодо одного однакові для кожної деталі. 2 UA 110306 U 3 UA 110306 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
