Пристрій для передпилкового корування (дебаркер) стрічкопилкового верстата

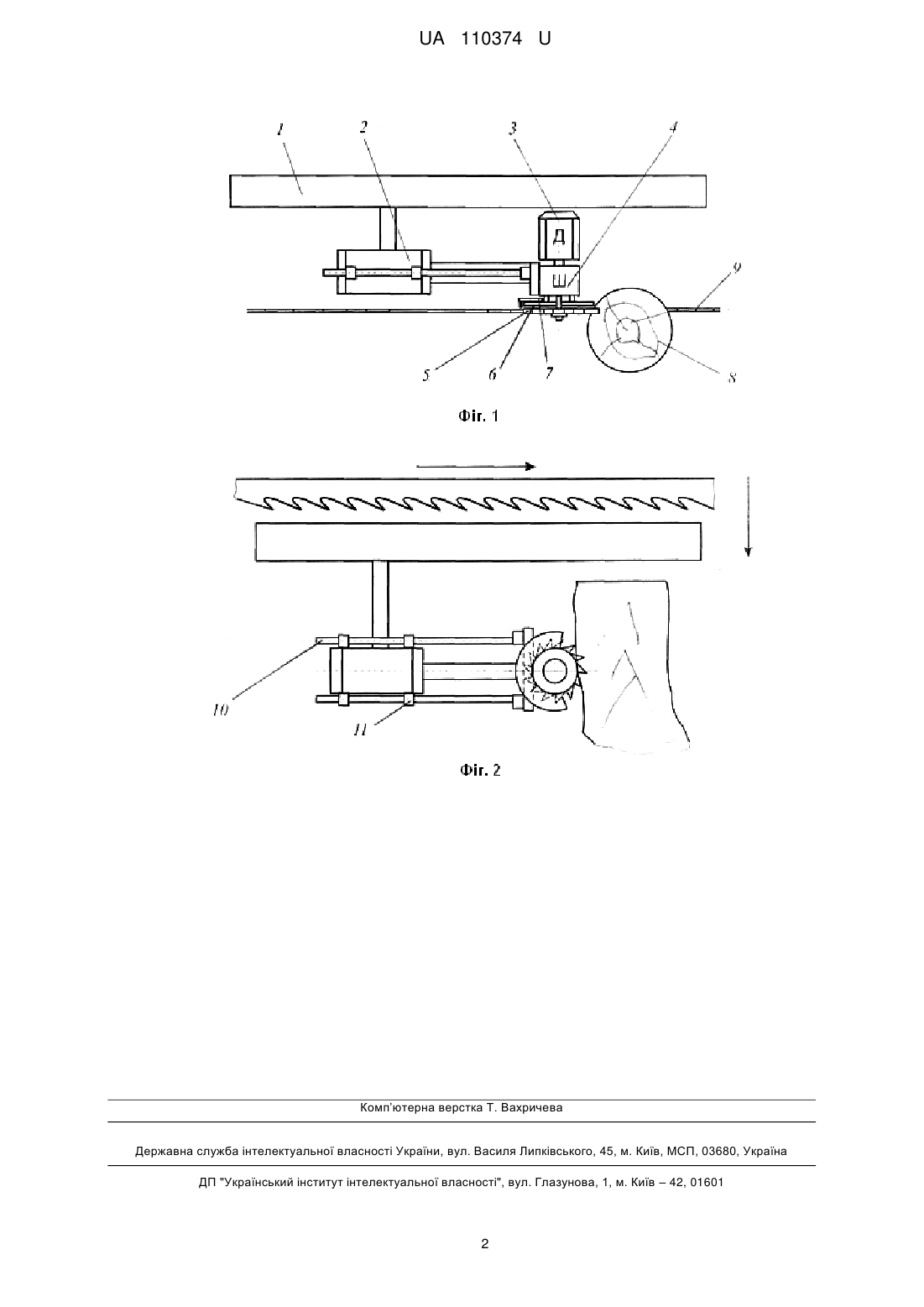

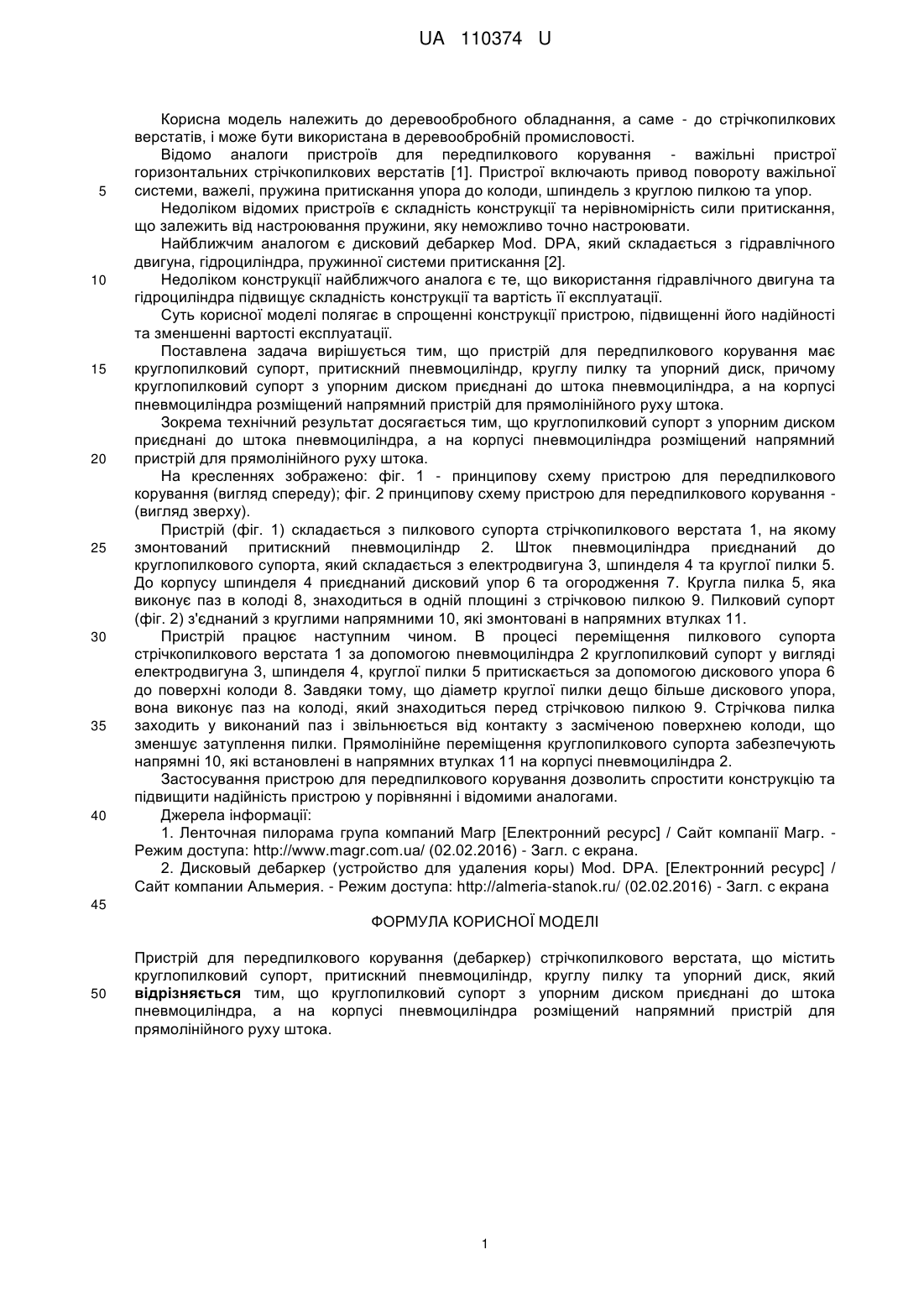

Реферат: Пристрій для передпилкового корування (дебаркер) стрічкопилкового верстата містить круглопилковий супорт, притискний пневмоциліндр, круглу пилку та упорний диск. Круглопилковий супорт з упорним диском приєднані до штока пневмоциліндра, а на корпусі пневмоциліндра розміщений напрямний пристрій для прямолінійного руху штока. UA 110374 U (12) UA 110374 U UA 110374 U 5 10 15 20 25 30 35 40 Корисна модель належить до деревообробного обладнання, а саме - до стрічкопилкових верстатів, і може бути використана в деревообробній промисловості. Відомо аналоги пристроїв для передпилкового корування - важільні пристрої горизонтальних стрічкопилкових верстатів [1]. Пристрої включають привод повороту важільної системи, важелі, пружина притискання упора до колоди, шпиндель з круглою пилкою та упор. Недоліком відомих пристроїв є складність конструкції та нерівномірність сили притискання, що залежить від настроювання пружини, яку неможливо точно настроювати. Найближчим аналогом є дисковий дебаркер Mod. DPA, який складається з гідравлічного двигуна, гідроциліндра, пружинної системи притискання [2]. Недоліком конструкції найближчого аналога є те, що використання гідравлічного двигуна та гідроциліндра підвищує складність конструкції та вартість її експлуатації. Суть корисної моделі полягає в спрощенні конструкції пристрою, підвищенні його надійності та зменшенні вартості експлуатації. Поставлена задача вирішується тим, що пристрій для передпилкового корування має круглопилковий супорт, притискний пневмоциліндр, круглу пилку та упорний диск, причому круглопилковий супорт з упорним диском приєднані до штока пневмоциліндра, а на корпусі пневмоциліндра розміщений напрямний пристрій для прямолінійного руху штока. Зокрема технічний результат досягається тим, що круглопилковий супорт з упорним диском приєднані до штока пневмоциліндра, а на корпусі пневмоциліндра розміщений напрямний пристрій для прямолінійного руху штока. На кресленнях зображено: фіг. 1 - принципову схему пристрою для передпилкового корування (вигляд спереду); фіг. 2 принципову схему пристрою для передпилкового корування (вигляд зверху). Пристрій (фіг. 1) складається з пилкового супорта стрічкопилкового верстата 1, на якому змонтований притискний пневмоциліндр 2. Шток пневмоциліндра приєднаний до круглопилкового супорта, який складається з електродвигуна 3, шпинделя 4 та круглої пилки 5. До корпусу шпинделя 4 приєднаний дисковий упор 6 та огородження 7. Кругла пилка 5, яка виконує паз в колоді 8, знаходиться в одній площині з стрічковою пилкою 9. Пилковий супорт (фіг. 2) з'єднаний з круглими напрямними 10, які змонтовані в напрямних втулках 11. Пристрій працює наступним чином. В процесі переміщення пилкового супорта стрічкопилкового верстата 1 за допомогою пневмоциліндра 2 круглопилковий супорт у вигляді електродвигуна 3, шпинделя 4, круглої пилки 5 притискається за допомогою дискового упора 6 до поверхні колоди 8. Завдяки тому, що діаметр круглої пилки дещо більше дискового упора, вона виконує паз на колоді, який знаходиться перед стрічковою пилкою 9. Стрічкова пилка заходить у виконаний паз і звільнюється від контакту з засміченою поверхнею колоди, що зменшує затуплення пилки. Прямолінійне переміщення круглопилкового супорта забезпечують напрямні 10, які встановлені в напрямних втулках 11 на корпусі пневмоциліндра 2. Застосування пристрою для передпилкового корування дозволить спростити конструкцію та підвищити надійність пристрою у порівнянні і відомими аналогами. Джерела інформації: 1. Ленточная пилорама група компаний Магр [Електронний ресурс] / Сайт компанії Магр. Режим доступа: http://www.magr.com.ua/ (02.02.2016) - Загл. с екрана. 2. Дисковый дебаркер (устройство для удаления коры) Mod. DPA. [Електронний ресурс] / Сайт компании Альмерия. - Режим доступа: http://almeria-stanok.ru/ (02.02.2016) - Загл. с екрана 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для передпилкового корування (дебаркер) стрічкопилкового верстата, що містить круглопилковий супорт, притискний пневмоциліндр, круглу пилку та упорний диск, який відрізняється тим, що круглопилковий супорт з упорним диском приєднані до штока пневмоциліндра, а на корпусі пневмоциліндра розміщений напрямний пристрій для прямолінійного руху штока. 1 UA 110374 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
