Клин в’язальної машини

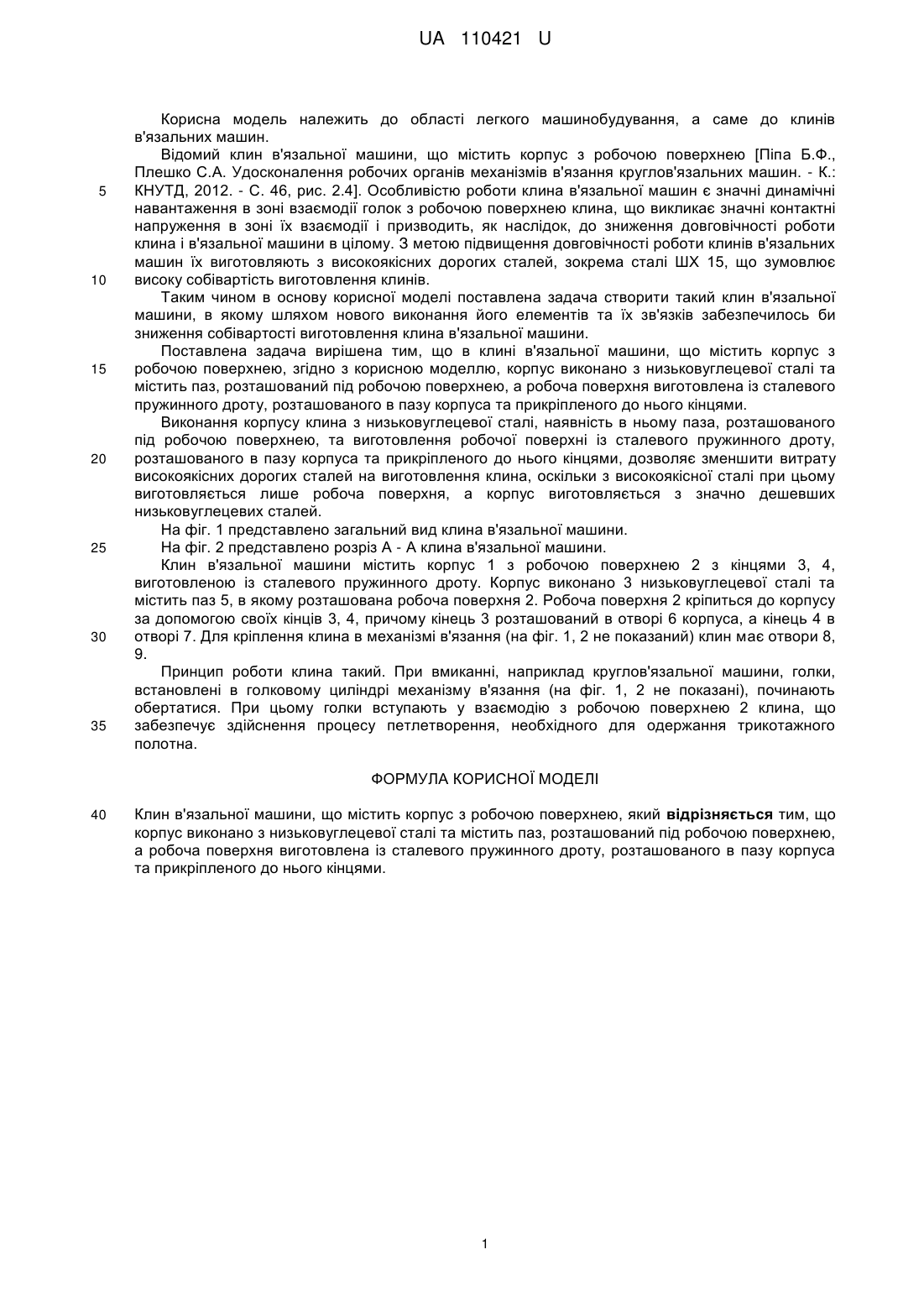

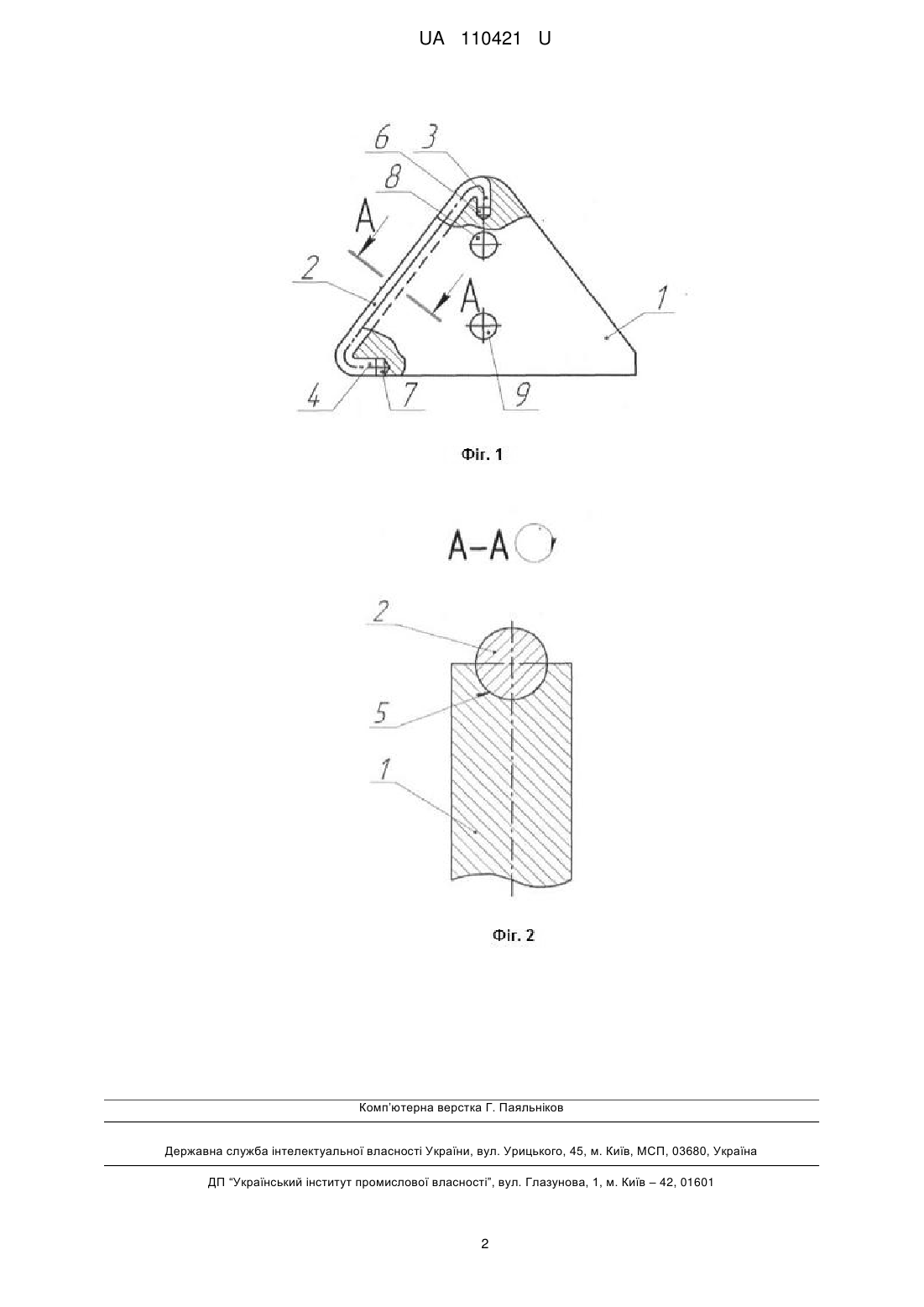

Реферат: Клин в'язальної машини містить корпус з робочою поверхнею. Корпус виконано з низьковуглецевої сталі та містить паз, розташований під робочою поверхнею, а робоча поверхня виготовлена із сталевого пружинного дроту, розташованого в пазу корпуса та прикріпленого до нього кінцями. UA 110421 U (54) КЛИН В'ЯЗАЛЬНОЇ МАШИНИ UA 110421 U UA 110421 U 5 10 15 20 25 30 35 Корисна модель належить до області легкого машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус з робочою поверхнею [Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012. - С. 46, рис. 2.4]. Особливістю роботи клина в'язальної машин є значні динамічні навантаження в зоні взаємодії голок з робочою поверхнею клина, що викликає значні контактні напруження в зоні їх взаємодії і призводить, як наслідок, до зниження довговічності роботи клина і в'язальної машини в цілому. З метою підвищення довговічності роботи клинів в'язальних машин їх виготовляють з високоякісних дорогих сталей, зокрема сталі ШХ 15, що зумовлює високу собівартість виготовлення клинів. Таким чином в основу корисної моделі поставлена задача створити такий клин в'язальної машини, в якому шляхом нового виконання його елементів та їх зв'язків забезпечилось би зниження собівартості виготовлення клина в'язальної машини. Поставлена задача вирішена тим, що в клині в'язальної машини, що містить корпус з робочою поверхнею, згідно з корисною моделлю, корпус виконано з низьковуглецевої сталі та містить паз, розташований під робочою поверхнею, а робоча поверхня виготовлена із сталевого пружинного дроту, розташованого в пазу корпуса та прикріпленого до нього кінцями. Виконання корпусу клина з низьковуглецевої сталі, наявність в ньому паза, розташованого під робочою поверхнею, та виготовлення робочої поверхні із сталевого пружинного дроту, розташованого в пазу корпуса та прикріпленого до нього кінцями, дозволяє зменшити витрату високоякісних дорогих сталей на виготовлення клина, оскільки з високоякісної сталі при цьому виготовляється лише робоча поверхня, а корпус виготовляється з значно дешевших низьковуглецевих сталей. На фіг. 1 представлено загальний вид клина в'язальної машини. На фіг. 2 представлено розріз А - А клина в'язальної машини. Клин в'язальної машини містить корпус 1 з робочою поверхнею 2 з кінцями 3, 4, виготовленою із сталевого пружинного дроту. Корпус виконано 3 низьковуглецевої сталі та містить паз 5, в якому розташована робоча поверхня 2. Робоча поверхня 2 кріпиться до корпусу за допомогою своїх кінців 3, 4, причому кінець 3 розташований в отворі 6 корпуса, а кінець 4 в отворі 7. Для кріплення клина в механізмі в'язання (на фіг. 1, 2 не показаний) клин має отвори 8, 9. Принцип роботи клина такий. При вмиканні, наприклад круглов'язальної машини, голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показані), починають обертатися. При цьому голки вступають у взаємодію з робочою поверхнею 2 клина, що забезпечує здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Клин в'язальної машини, що містить корпус з робочою поверхнею, який відрізняється тим, що корпус виконано з низьковуглецевої сталі та містить паз, розташований під робочою поверхнею, а робоча поверхня виготовлена із сталевого пружинного дроту, розташованого в пазу корпуса та прикріпленого до нього кінцями. 1 UA 110421 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
