Кожухотрубний теплообмінний апарат

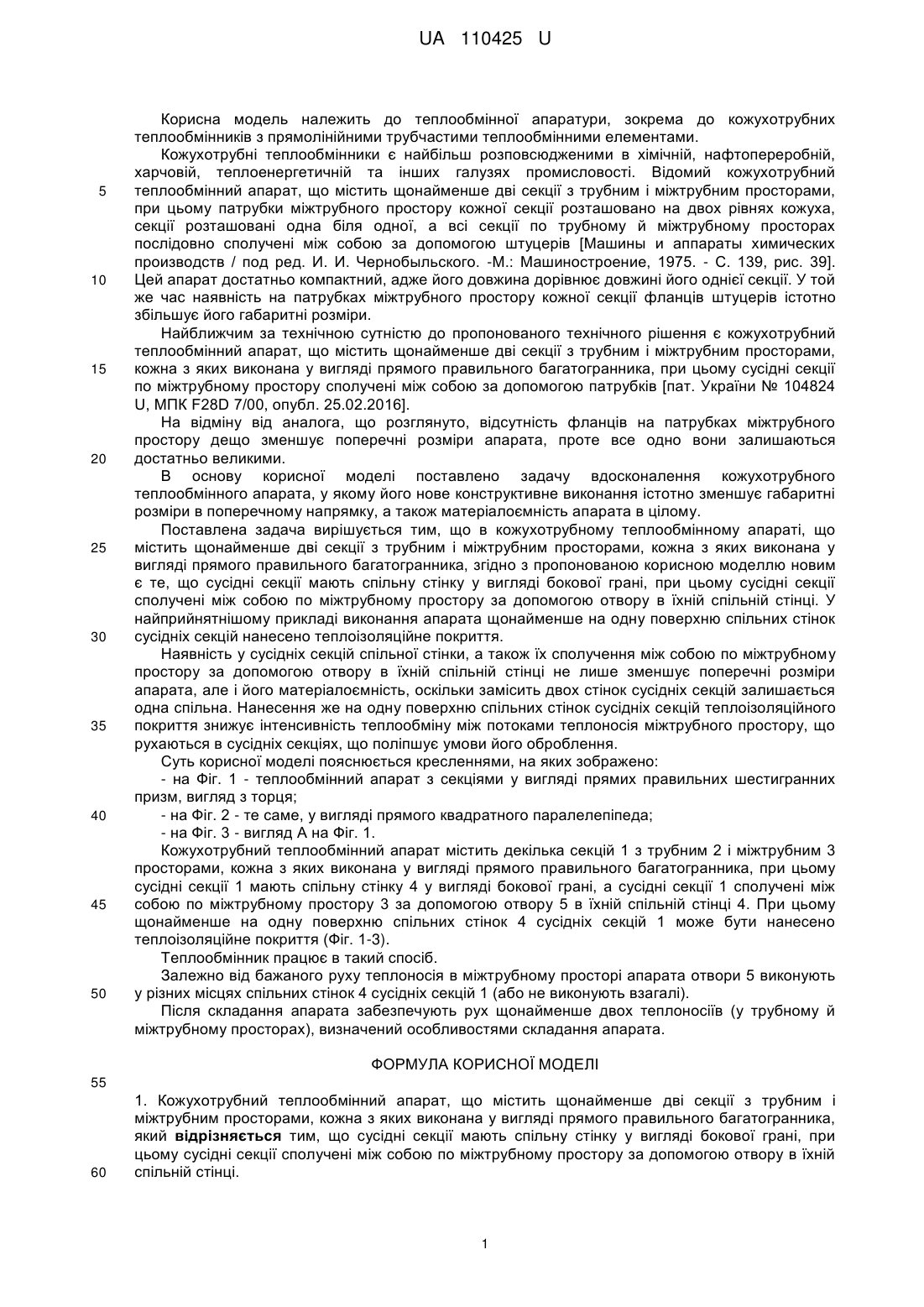

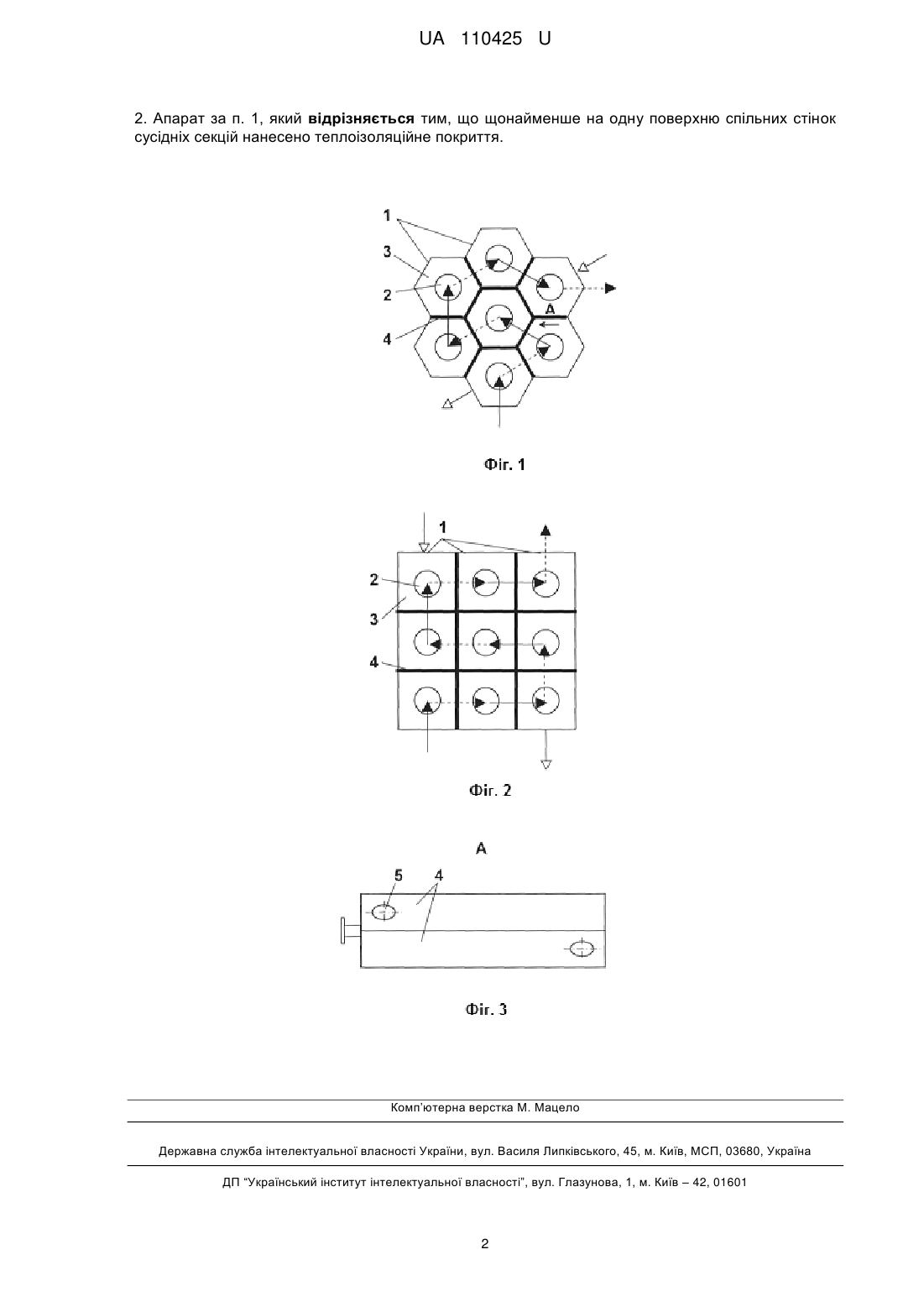

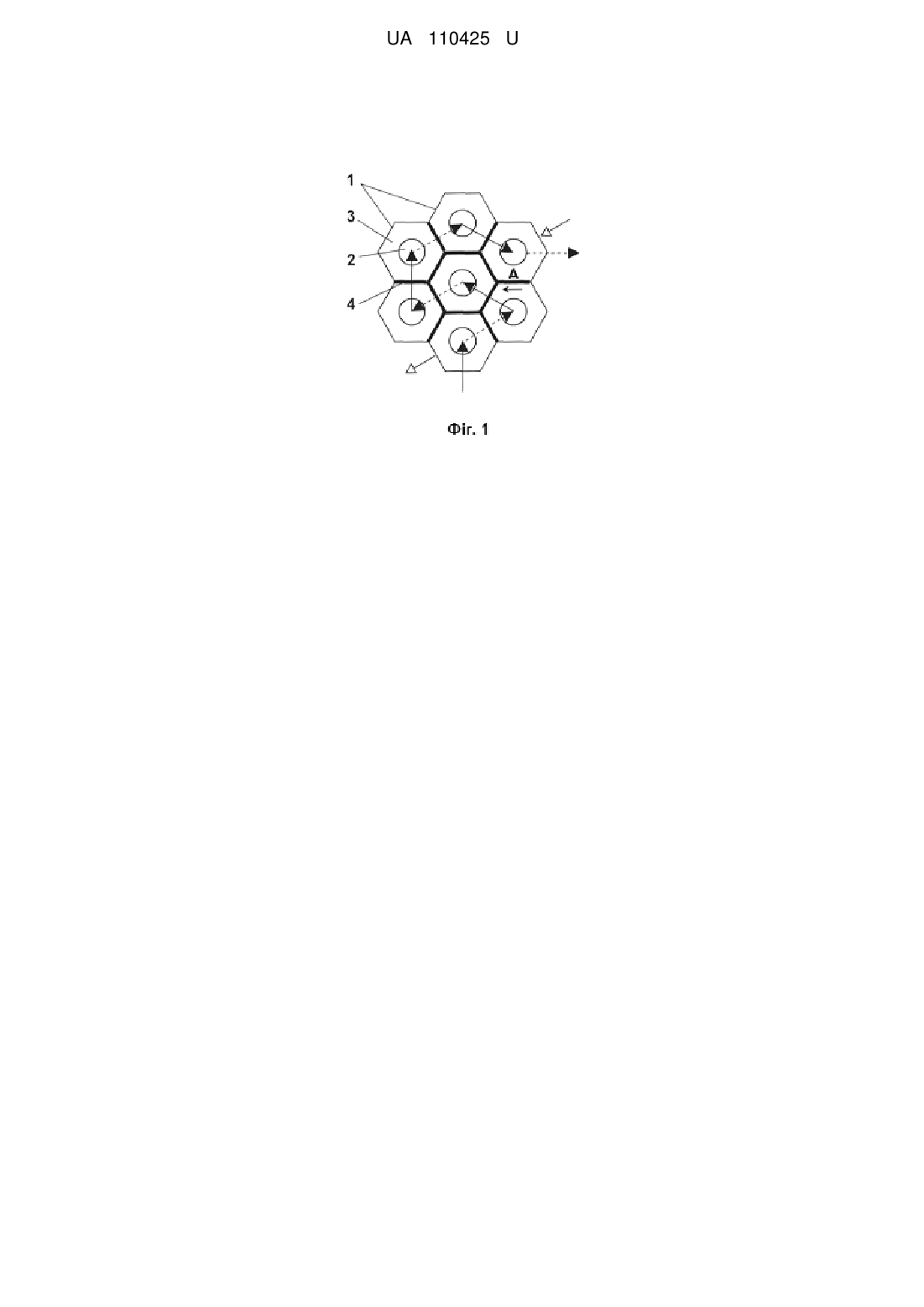

Реферат: Кожухотрубний теплообмінний апарат містить щонайменше дві секції з трубним і міжтрубним просторами, кожна з яких виконана у вигляді прямого правильного багатогранника, причому сусідні секції мають спільну стінку у вигляді бокової грані, при цьому сусідні секції сполучені між собою по міжтрубному простору за допомогою отвору в їхній спільній стінці. UA 110425 U (12) UA 110425 U UA 110425 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до теплообмінної апаратури, зокрема до кожухотрубних теплообмінників з прямолінійними трубчастими теплообмінними елементами. Кожухотрубні теплообмінники є найбільш розповсюдженими в хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. Відомий кожухотрубний теплообмінний апарат, що містить щонайменше дві секції з трубним і міжтрубним просторами, при цьому патрубки міжтрубного простору кожної секції розташовано на двох рівнях кожуха, секції розташовані одна біля одної, а всі секції по трубному й міжтрубному просторах послідовно сполучені між собою за допомогою штуцерів [Машины и аппараты химических производств / под ред. И. И. Чернобыльского. -М.: Машиностроение, 1975. - С. 139, рис. 39]. Цей апарат достатньо компактний, адже його довжина дорівнює довжині його однієї секції. У той же час наявність на патрубках міжтрубного простору кожної секції фланців штуцерів істотно збільшує його габаритні розміри. Найближчим за технічною сутністю до пропонованого технічного рішення є кожухотрубний теплообмінний апарат, що містить щонайменше дві секції з трубним і міжтрубним просторами, кожна з яких виконана у вигляді прямого правильного багатогранника, при цьому сусідні секції по міжтрубному простору сполучені між собою за допомогою патрубків [пат. України № 104824 U, МПК F28D 7/00, опубл. 25.02.2016]. На відміну від аналога, що розглянуто, відсутність фланців на патрубках міжтрубного простору дещо зменшує поперечні розміри апарата, проте все одно вони залишаються достатньо великими. В основу корисної моделі поставлено задачу вдосконалення кожухотрубного теплообмінного апарата, у якому його нове конструктивне виконання істотно зменшує габаритні розміри в поперечному напрямку, а також матеріалоємність апарата в цілому. Поставлена задача вирішується тим, що в кожухотрубному теплообмінному апараті, що містить щонайменше дві секції з трубним і міжтрубним просторами, кожна з яких виконана у вигляді прямого правильного багатогранника, згідно з пропонованою корисною моделлю новим є те, що сусідні секції мають спільну стінку у вигляді бокової грані, при цьому сусідні секції сполучені між собою по міжтрубному простору за допомогою отвору в їхній спільній стінці. У найприйнятнішому прикладі виконання апарата щонайменше на одну поверхню спільних стінок сусідніх секцій нанесено теплоізоляційне покриття. Наявність у сусідніх секцій спільної стінки, а також їх сполучення між собою по міжтрубному простору за допомогою отвору в їхній спільній стінці не лише зменшує поперечні розміри апарата, але і його матеріалоємність, оскільки замісить двох стінок сусідніх секцій залишається одна спільна. Нанесення же на одну поверхню спільних стінок сусідніх секцій теплоізоляційного покриття знижує інтенсивність теплообміну між потоками теплоносія міжтрубного простору, що рухаються в сусідніх секціях, що поліпшує умови його оброблення. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - теплообмінний апарат з секціями у вигляді прямих правильних шестигранних призм, вигляд з торця; - на Фіг. 2 - те саме, у вигляді прямого квадратного паралелепіпеда; - на Фіг. 3 - вигляд А на Фіг. 1. Кожухотрубний теплообмінний апарат містить декілька секцій 1 з трубним 2 і міжтрубним 3 просторами, кожна з яких виконана у вигляді прямого правильного багатогранника, при цьому сусідні секції 1 мають спільну стінку 4 у вигляді бокової грані, а сусідні секції 1 сполучені між собою по міжтрубному простору 3 за допомогою отвору 5 в їхній спільній стінці 4. При цьому щонайменше на одну поверхню спільних стінок 4 сусідніх секцій 1 може бути нанесено теплоізоляційне покриття (Фіг. 1-3). Теплообмінник працює в такий спосіб. Залежно від бажаного руху теплоносія в міжтрубному просторі апарата отвори 5 виконують у різних місцях спільних стінок 4 сусідніх секцій 1 (або не виконують взагалі). Після складання апарата забезпечують рух щонайменше двох теплоносіїв (у трубному й міжтрубному просторах), визначений особливостями складання апарата. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Кожухотрубний теплообмінний апарат, що містить щонайменше дві секції з трубним і міжтрубним просторами, кожна з яких виконана у вигляді прямого правильного багатогранника, який відрізняється тим, що сусідні секції мають спільну стінку у вигляді бокової грані, при цьому сусідні секції сполучені між собою по міжтрубному простору за допомогою отвору в їхній спільній стінці. 1 UA 110425 U 2. Апарат за п. 1, який відрізняється тим, що щонайменше на одну поверхню спільних стінок сусідніх секцій нанесено теплоізоляційне покриття. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
