Антиелектростатична композиція

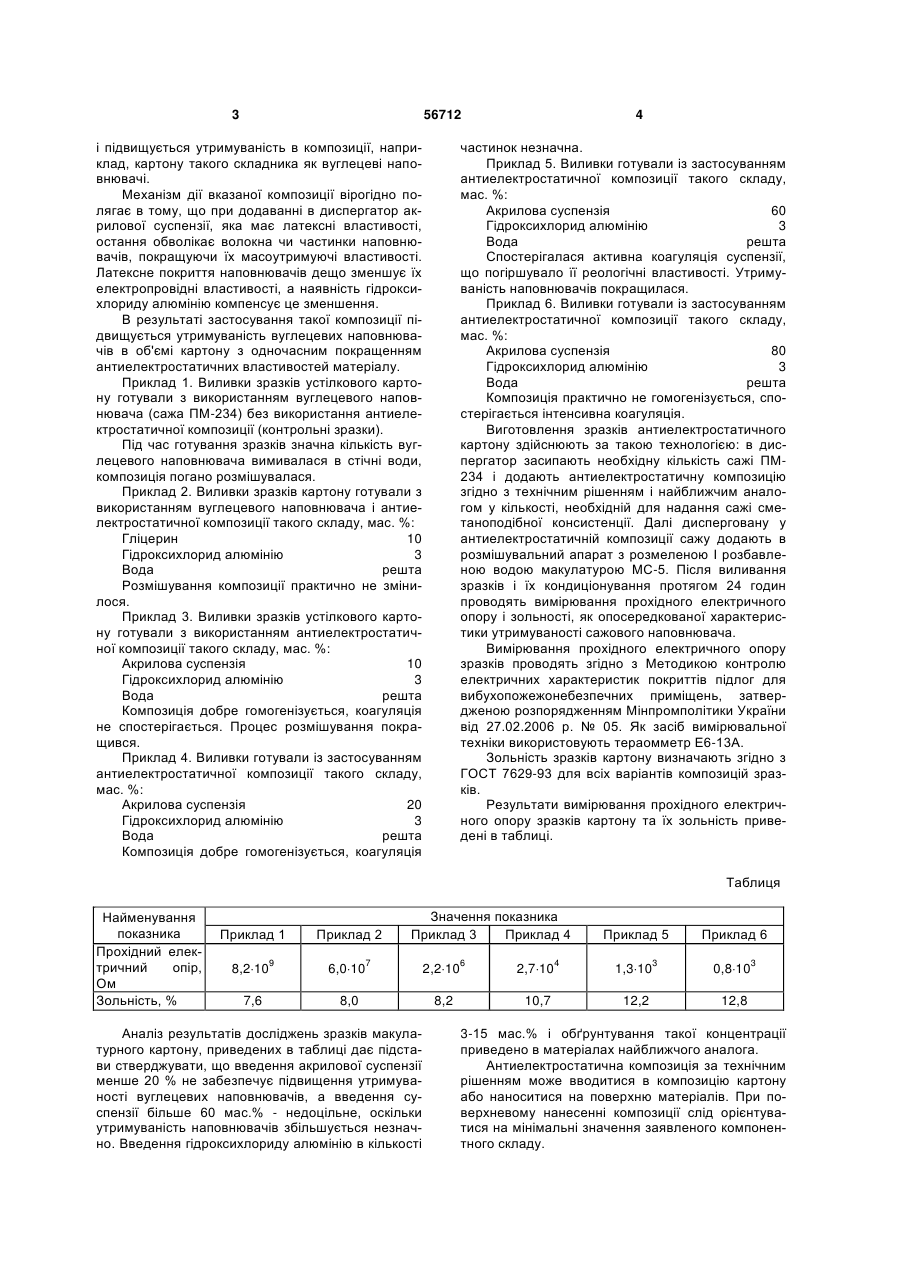

Антиелектростатична композиція, що включає гідроксихлорид алюмінію та воду, яка відрізняється тим, що додатково містить акрилову суспензію, при цьому компоненти взяті в таких співвідношеннях, мас. % : акрилова суспензія 20-60 гідроксихлорид алюмінію 3-15 вода решта. (19) (21) u201008181 (22) 30.06.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ГІЛЕВИЧ ЮЛІЯ ВОЛОДИМИРІВНА, КОНОВАЛ ВІКТОР ПАВЛОВИЧ, СОЛОГУБ ВОЛОДИМИР АНТОНОВИЧ, РОМАСЬ АНДРІЙ ЮРІЄВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 56712 і підвищується утримуваність в композиції, наприклад, картону такого складника як вуглецеві наповнювачі. Механізм дії вказаної композиції вірогідно полягає в тому, що при додаванні в диспергатор акрилової суспензії, яка має латексні властивості, остання обволікає волокна чи частинки наповнювачів, покращуючи їх масоутримуючі властивості. Латексне покриття наповнювачів дещо зменшує їх електропровідні властивості, а наявність гідроксихлориду алюмінію компенсує це зменшення. В результаті застосування такої композиції підвищується утримуваність вуглецевих наповнювачів в об'ємі картону з одночасним покращенням антиелектростатичних властивостей матеріалу. Приклад 1. Виливки зразків устілкового картону готували з використанням вуглецевого наповнювача (сажа ПМ-234) без використання антиелектростатичної композиції (контрольні зразки). Під час готування зразків значна кількість вуглецевого наповнювача вимивалася в стічні води, композиція погано розмішувалася. Приклад 2. Виливки зразків картону готували з використанням вуглецевого наповнювача і антиелектростатичної композиції такого складу, мас. %: Гліцерин 10 Гідроксихлорид алюмінію 3 Вода решта Розмішування композиції практично не змінилося. Приклад 3. Виливки зразків устілкового картону готували з використанням антиелектростатичної композиції такого складу, мас. %: Акрилова суспензія 10 Гідроксихлорид алюмінію 3 Вода решта Композиція добре гомогенізується, коагуляція не спостерігається. Процес розмішування покращився. Приклад 4. Виливки готували із застосуванням антиелектростатичної композиції такого складу, мас. %: Акрилова суспензія 20 Гідроксихлорид алюмінію 3 Вода решта Композиція добре гомогенізується, коагуляція 4 частинок незначна. Приклад 5. Виливки готували із застосуванням антиелектростатичної композиції такого складу, мас. %: Акрилова суспензія 60 Гідроксихлорид алюмінію 3 Вода решта Спостерігалася активна коагуляція суспензії, що погіршувало її реологічні властивості. Утримуваність наповнювачів покращилася. Приклад 6. Виливки готували із застосуванням антиелектростатичної композиції такого складу, мас. %: Акрилова суспензія 80 Гідроксихлорид алюмінію 3 Вода решта Композиція практично не гомогенізується, спостерігається інтенсивна коагуляція. Виготовлення зразків антиелектростатичного картону здійснюють за такою технологією: в диспергатор засипають необхідну кількість сажі ПМ234 і додають антиелектростатичну композицію згідно з технічним рішенням і найближчим аналогом у кількості, необхідній для надання сажі сметаноподібної консистенції. Далі дисперговану у антиелектростатичній композиції сажу додають в розмішувальний апарат з розмеленою І розбавленою водою макулатурою МС-5. Після виливання зразків і їх кондиціонування протягом 24 годин проводять вимірювання прохідного електричного опору і зольності, як опосередкованої характеристики утримуваності сажового наповнювача. Вимірювання прохідного електричного опору зразків проводять згідно з Методикою контролю електричних характеристик покриттів підлог для вибухопожежонебезпечних приміщень, затвердженою розпорядженням Мінпромполітики України від 27.02.2006 р. № 05. Як засіб вимірювальної техніки використовують тераомметр Е6-13А. Зольність зразків картону визначають згідно з ГОСТ 7629-93 для всіх варіантів композицій зразків. Результати вимірювання прохідного електричного опору зразків картону та їх зольність приведені в таблиці. Таблиця Найменування показника Прохідний електричний опір, Ом Зольність, % Значення показника Приклад 3 Приклад 4 Приклад 1 Приклад 2 8,2109 6,0107 2,2106 7,6 8,0 8,2 Аналіз результатів досліджень зразків макулатурного картону, приведених в таблиці дає підстави стверджувати, що введення акрилової суспензії менше 20 % не забезпечує підвищення утримуваності вуглецевих наповнювачів, а введення суспензії більше 60 мас.% - недоцільне, оскільки утримуваність наповнювачів збільшується незначно. Введення гідроксихлориду алюмінію в кількості Приклад 5 Приклад 6 2,7104 1,3103 0,8103 10,7 12,2 12,8 3-15 мас.% і обґрунтування такої концентрації приведено в матеріалах найближчого аналога. Антиелектростатична композиція за технічним рішенням може вводитися в композицію картону або наноситися на поверхню матеріалів. При поверхневому нанесенні композиції слід орієнтуватися на мінімальні значення заявленого компонентного складу. 5 56712 Антиелектростатична композиція під назвою "Асол" за технічним рішенням при поверхневому нанесенні пройшло перевірку ефективності у ви Комп’ютерна верстка А. Крулевський 6 робничих умовах. Результати перевірки - позитивні. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
