Апарат повітряного охолодження

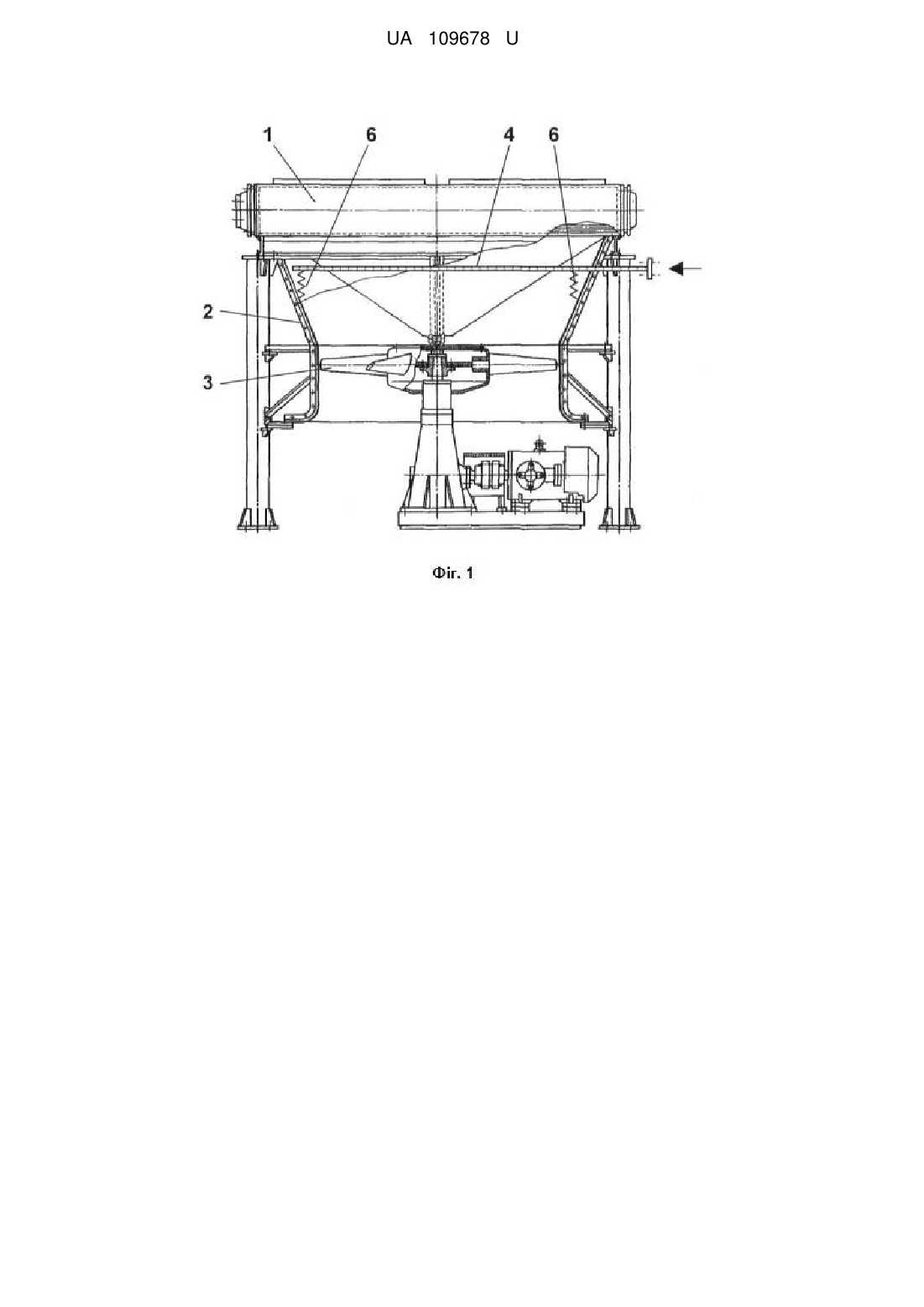

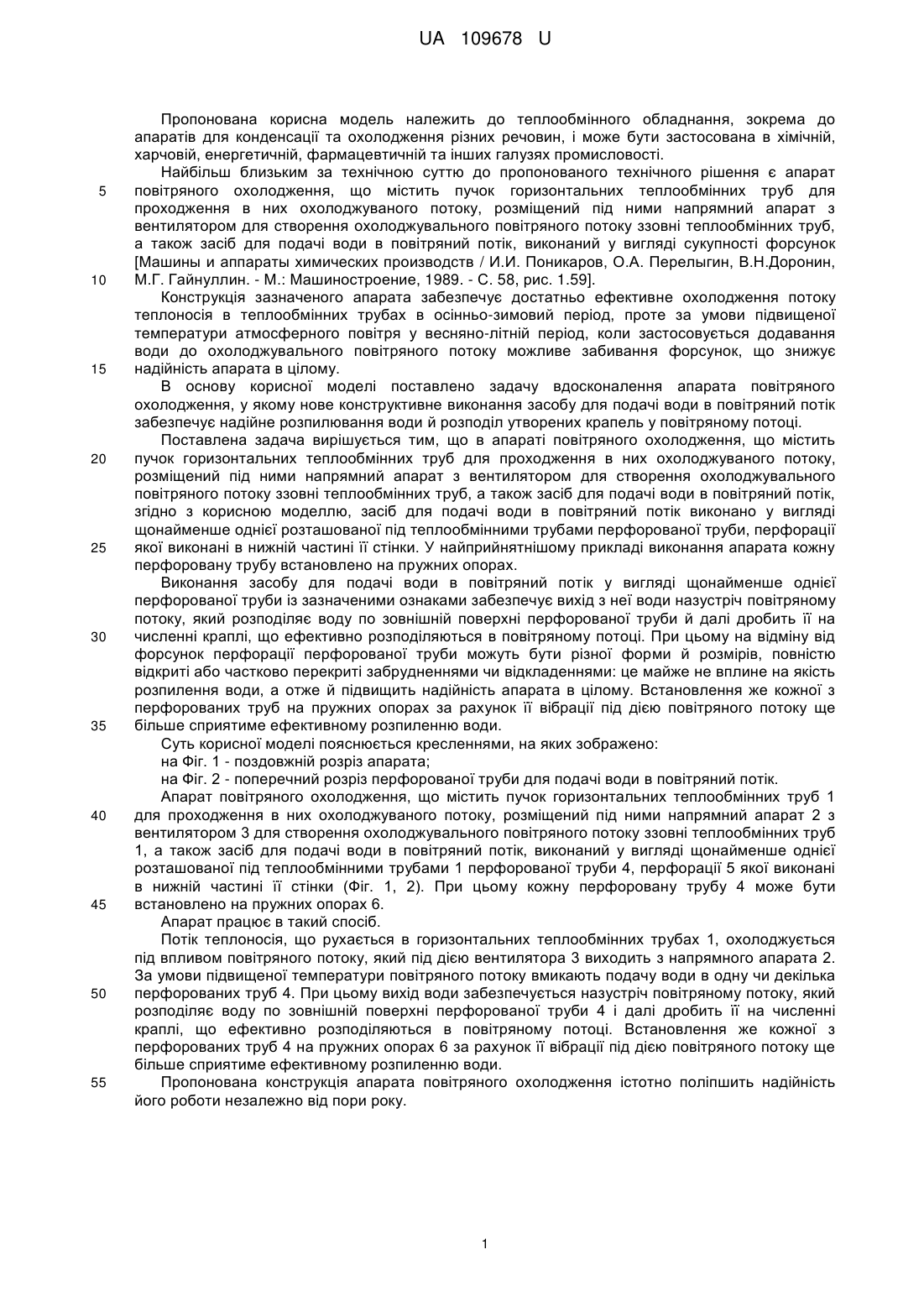

Реферат: Апарат повітряного охолодження містить пучок горизонтальних теплообмінних труб для проходження в них охолоджуваного потоку, розміщений під ними напрямний апарат з вентилятором для створення охолоджувального повітряного потоку ззовні теплообмінних труб, а також засіб для подачі води в повітряний потік. Засіб для подачі води в повітряний потік виконано у вигляді щонайменше однієї розташованої під теплообмінними трубами перфорованої труби, перфорації якої виконані в нижній частині її стінки. UA 109678 U (12) UA 109678 U UA 109678 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до теплообмінного обладнання, зокрема до апаратів для конденсації та охолодження різних речовин, і може бути застосована в хімічній, харчовій, енергетичній, фармацевтичній та інших галузях промисловості. Найбільш близьким за технічною суттю до пропонованого технічного рішення є апарат повітряного охолодження, що містить пучок горизонтальних теплообмінних труб для проходження в них охолоджуваного потоку, розміщений під ними напрямний апарат з вентилятором для створення охолоджувального повітряного потоку ззовні теплообмінних труб, а також засіб для подачі води в повітряний потік, виконаний у вигляді сукупності форсунок [Машины и аппараты химических производств / И.И. Поникаров, О.А. Перелыгин, В.Н.Доронин, М.Г. Гайнуллин. - М.: Машиностроение, 1989. - С. 58, рис. 1.59]. Конструкція зазначеного апарата забезпечує достатньо ефективне охолодження потоку теплоносія в теплообмінних трубах в осінньо-зимовий період, проте за умови підвищеної температури атмосферного повітря у весняно-літній період, коли застосовується додавання води до охолоджувального повітряного потоку можливе забивання форсунок, що знижує надійність апарата в цілому. В основу корисної моделі поставлено задачу вдосконалення апарата повітряного охолодження, у якому нове конструктивне виконання засобу для подачі води в повітряний потік забезпечує надійне розпилювання води й розподіл утворених крапель у повітряному потоці. Поставлена задача вирішується тим, що в апараті повітряного охолодження, що містить пучок горизонтальних теплообмінних труб для проходження в них охолоджуваного потоку, розміщений під ними напрямний апарат з вентилятором для створення охолоджувального повітряного потоку ззовні теплообмінних труб, а також засіб для подачі води в повітряний потік, згідно з корисною моделлю, засіб для подачі води в повітряний потік виконано у вигляді щонайменше однієї розташованої під теплообмінними трубами перфорованої труби, перфорації якої виконані в нижній частині її стінки. У найприйнятнішому прикладі виконання апарата кожну перфоровану трубу встановлено на пружних опорах. Виконання засобу для подачі води в повітряний потік у вигляді щонайменше однієї перфорованої труби із зазначеними ознаками забезпечує вихід з неї води назустріч повітряному потоку, який розподіляє воду по зовнішній поверхні перфорованої труби й далі дробить її на численні краплі, що ефективно розподіляються в повітряному потоці. При цьому на відміну від форсунок перфорації перфорованої труби можуть бути різної форми й розмірів, повністю відкриті або частково перекриті забрудненнями чи відкладеннями: це майже не вплине на якість розпилення води, а отже й підвищить надійність апарата в цілому. Встановлення же кожної з перфорованих труб на пружних опорах за рахунок її вібрації під дією повітряного потоку ще більше сприятиме ефективному розпиленню води. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній розріз апарата; на Фіг. 2 - поперечний розріз перфорованої труби для подачі води в повітряний потік. Апарат повітряного охолодження, що містить пучок горизонтальних теплообмінних труб 1 для проходження в них охолоджуваного потоку, розміщений під ними напрямний апарат 2 з вентилятором 3 для створення охолоджувального повітряного потоку ззовні теплообмінних труб 1, а також засіб для подачі води в повітряний потік, виконаний у вигляді щонайменше однієї розташованої під теплообмінними трубами 1 перфорованої труби 4, перфорації 5 якої виконані в нижній частині її стінки (Фіг. 1, 2). При цьому кожну перфоровану трубу 4 може бути встановлено на пружних опорах 6. Апарат працює в такий спосіб. Потік теплоносія, що рухається в горизонтальних теплообмінних трубах 1, охолоджується під впливом повітряного потоку, який під дією вентилятора 3 виходить з напрямного апарата 2. За умови підвищеної температури повітряного потоку вмикають подачу води в одну чи декілька перфорованих труб 4. При цьому вихід води забезпечується назустріч повітряному потоку, який розподіляє воду по зовнішній поверхні перфорованої труби 4 і далі дробить її на численні краплі, що ефективно розподіляються в повітряному потоці. Встановлення же кожної з перфорованих труб 4 на пружних опорах 6 за рахунок її вібрації під дією повітряного потоку ще більше сприятиме ефективному розпиленню води. Пропонована конструкція апарата повітряного охолодження істотно поліпшить надійність його роботи незалежно від пори року. 1 UA 109678 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Апарат повітряного охолодження, що містить пучок горизонтальних теплообмінних труб для проходження в них охолоджуваного потоку, розміщений під ними напрямний апарат з вентилятором для створення охолоджувального повітряного потоку ззовні теплообмінних труб, а також засіб для подачі води в повітряний потік, який відрізняється тим, що засіб для подачі води в повітряний потік виконано у вигляді щонайменше однієї розташованої під теплообмінними трубами перфорованої труби, перфорації якої виконані в нижній частині її стінки. 2. Апарат за п. 1, який відрізняється тим, що кожну перфоровану трубу встановлено на пружних опорах. 2 UA 109678 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
