Круглопилковий верстат для поздовжнього розпилювання дощок

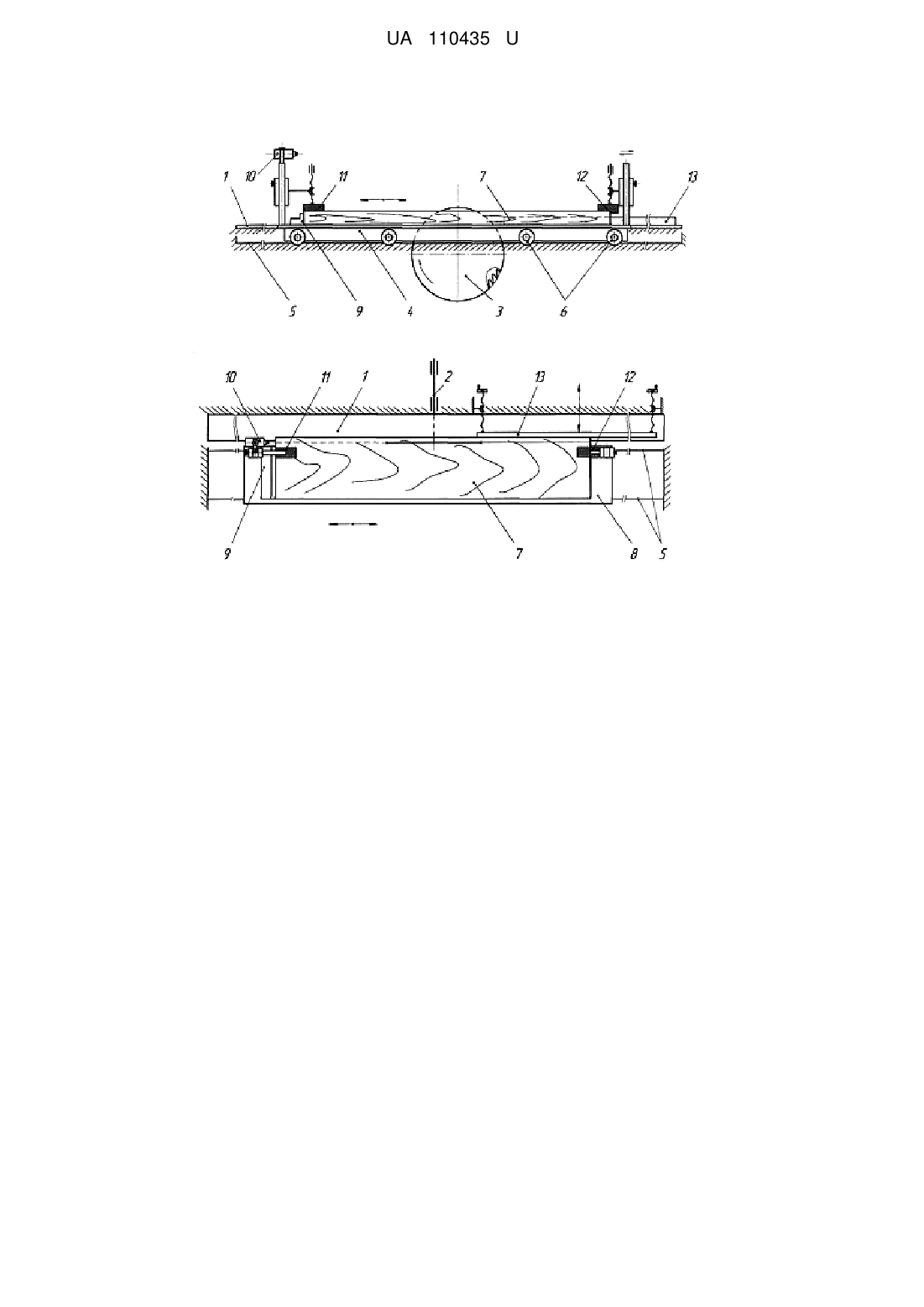

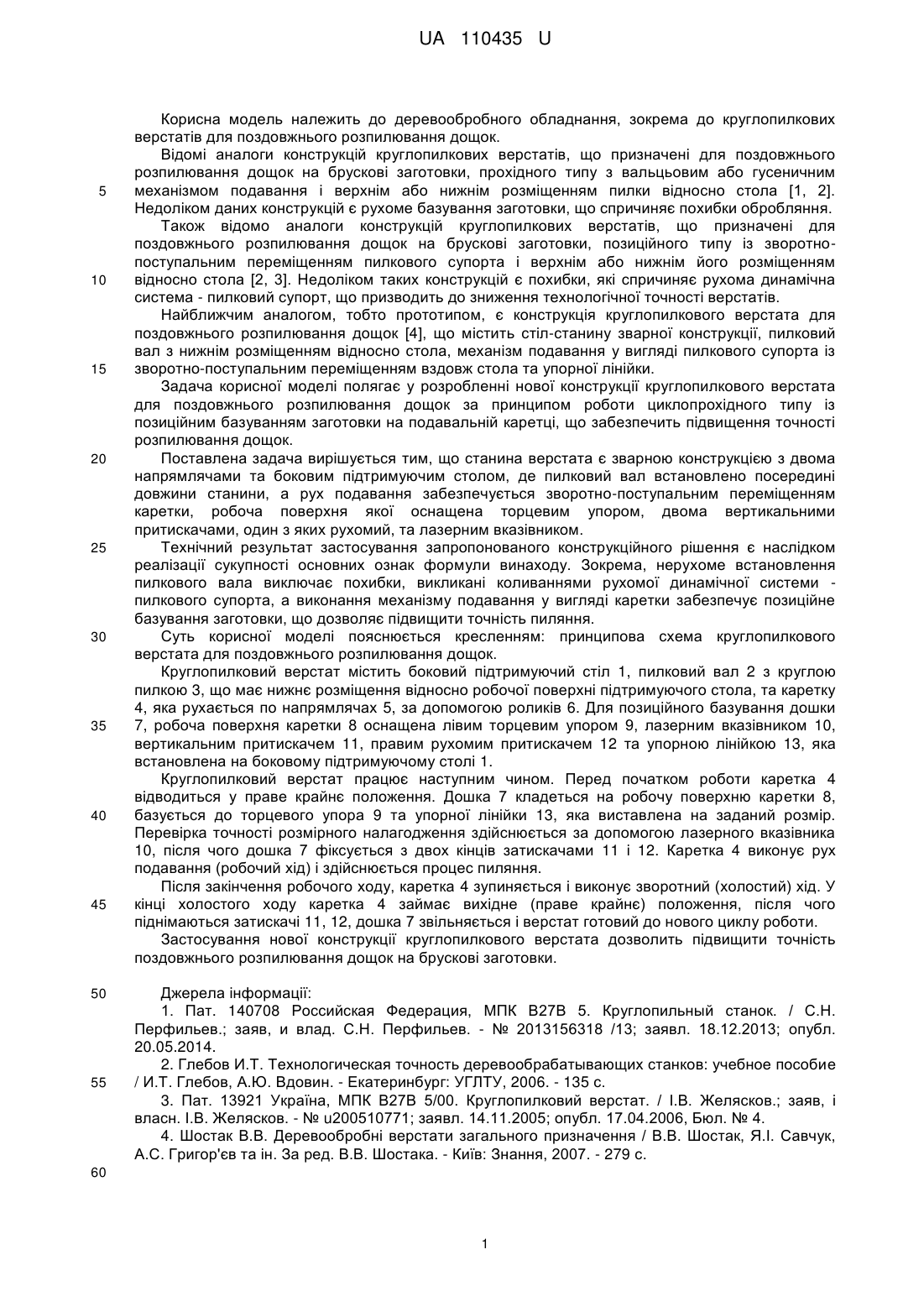

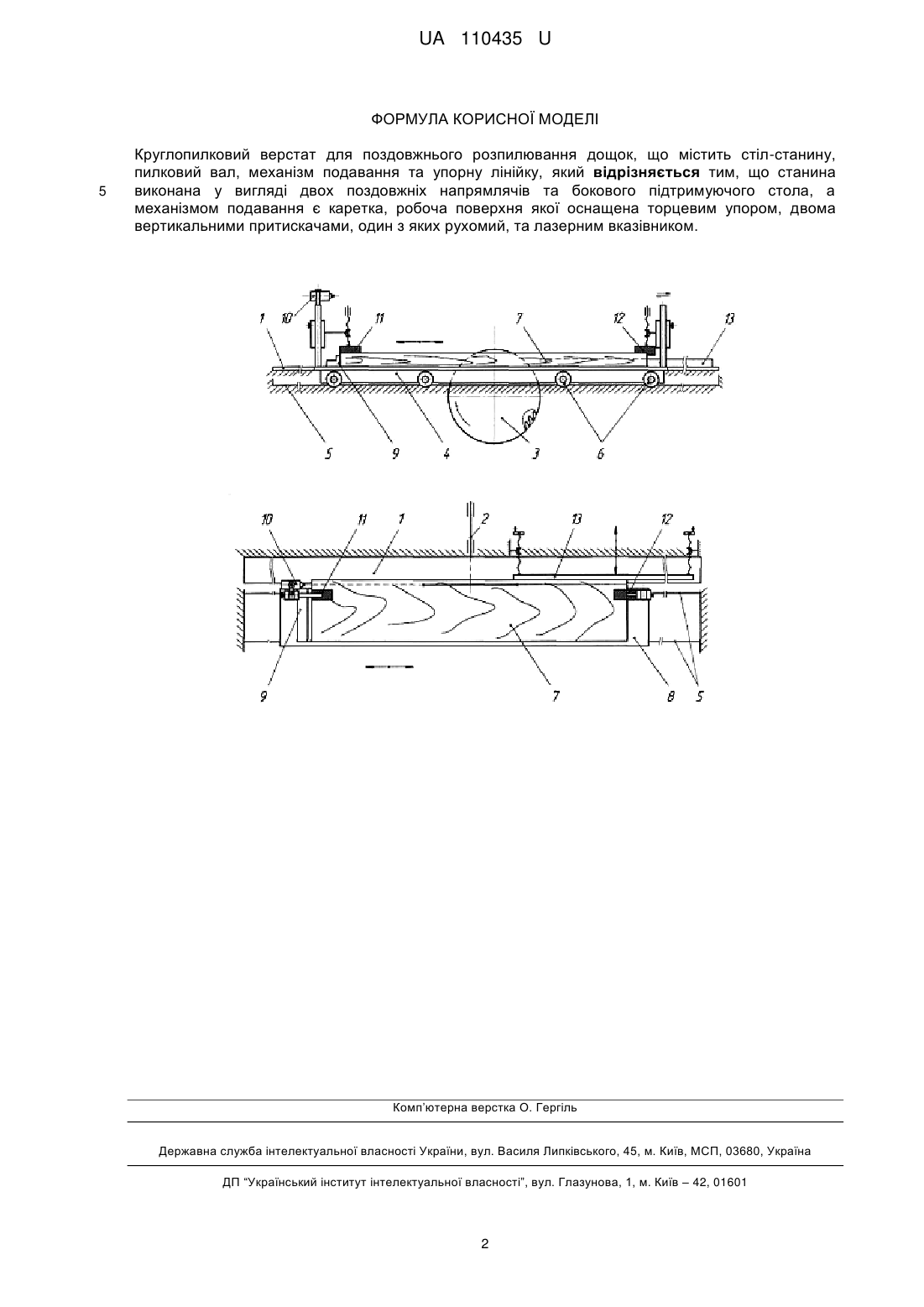

Реферат: Круглопилковий верстат для поздовжнього розпилювання дощок містить стіл-станину, пилковий вал, механізм подавання та упорну лінійку. Станина виконана у вигляді двох поздовжніх напрямлячів та бокового підтримуючого стола, а механізмом подавання є каретка, робоча поверхня якої оснащена торцевим упором, двома вертикальними притискачами, один з яких рухомий, та лазерним вказівником. UA 110435 U (12) UA 110435 U UA 110435 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до деревообробного обладнання, зокрема до круглопилкових верстатів для поздовжнього розпилювання дощок. Відомі аналоги конструкцій круглопилкових верстатів, що призначені для поздовжнього розпилювання дощок на брускові заготовки, прохідного типу з вальцьовим або гусеничним механізмом подавання і верхнім або нижнім розміщенням пилки відносно стола [1, 2]. Недоліком даних конструкцій є рухоме базування заготовки, що спричиняє похибки обробляння. Також відомо аналоги конструкцій круглопилкових верстатів, що призначені для поздовжнього розпилювання дощок на брускові заготовки, позиційного типу із зворотнопоступальним переміщенням пилкового супорта і верхнім або нижнім його розміщенням відносно стола [2, 3]. Недоліком таких конструкцій є похибки, які спричиняє рухома динамічна система - пилковий супорт, що призводить до зниження технологічної точності верстатів. Найближчим аналогом, тобто прототипом, є конструкція круглопилкового верстата для поздовжнього розпилювання дощок [4], що містить стіл-станину зварної конструкції, пилковий вал з нижнім розміщенням відносно стола, механізм подавання у вигляді пилкового супорта із зворотно-поступальним переміщенням вздовж стола та упорної лінійки. Задача корисної моделі полягає у розробленні нової конструкції круглопилкового верстата для поздовжнього розпилювання дощок за принципом роботи циклопрохідного типу із позиційним базуванням заготовки на подавальній каретці, що забезпечить підвищення точності розпилювання дощок. Поставлена задача вирішується тим, що станина верстата є зварною конструкцією з двома напрямлячами та боковим підтримуючим столом, де пилковий вал встановлено посередині довжини станини, а рух подавання забезпечується зворотно-поступальним переміщенням каретки, робоча поверхня якої оснащена торцевим упором, двома вертикальними притискачами, один з яких рухомий, та лазерним вказівником. Технічний результат застосування запропонованого конструкційного рішення є наслідком реалізації сукупності основних ознак формули винаходу. Зокрема, нерухоме встановлення пилкового вала виключає похибки, викликані коливаннями рухомої динамічної системи пилкового супорта, а виконання механізму подавання у вигляді каретки забезпечує позиційне базування заготовки, що дозволяє підвищити точність пиляння. Суть корисної моделі пояснюється кресленням: принципова схема круглопилкового верстата для поздовжнього розпилювання дощок. Круглопилковий верстат містить боковий підтримуючий стіл 1, пилковий вал 2 з круглою пилкою 3, що має нижнє розміщення відносно робочої поверхні підтримуючого стола, та каретку 4, яка рухається по напрямлячах 5, за допомогою роликів 6. Для позиційного базування дошки 7, робоча поверхня каретки 8 оснащена лівим торцевим упором 9, лазерним вказівником 10, вертикальним притискачем 11, правим рухомим притискачем 12 та упорною лінійкою 13, яка встановлена на боковому підтримуючому столі 1. Круглопилковий верстат працює наступним чином. Перед початком роботи каретка 4 відводиться у праве крайнє положення. Дошка 7 кладеться на робочу поверхню каретки 8, базується до торцевого упора 9 та упорної лінійки 13, яка виставлена на заданий розмір. Перевірка точності розмірного налагодження здійснюється за допомогою лазерного вказівника 10, після чого дошка 7 фіксується з двох кінців затискачами 11 і 12. Каретка 4 виконує рух подавання (робочий хід) і здійснюється процес пиляння. Після закінчення робочого ходу, каретка 4 зупиняється і виконує зворотний (холостий) хід. У кінці холостого ходу каретка 4 займає вихідне (праве крайнє) положення, після чого піднімаються затискачі 11, 12, дошка 7 звільняється і верстат готовий до нового циклу роботи. Застосування нової конструкції круглопилкового верстата дозволить підвищити точність поздовжнього розпилювання дощок на брускові заготовки. Джерела інформації: 1. Пат. 140708 Российская Федерация, МПК В27В 5. Круглопильный станок. / С.Н. Перфильев.; заяв, и влад. С.Н. Перфильев. - № 2013156318 /13; заявл. 18.12.2013; опубл. 20.05.2014. 2. Глебов И.Т. Технологическая точность деревообрабатывающих станков: учебное пособие / И.Т. Глебов, А.Ю. Вдовин. - Екатеринбург: УГЛТУ, 2006. - 135 с. 3. Пат. 13921 Україна, МПК В27В 5/00. Круглопилковий верстат. / І.В. Желясков.; заяв, і власн. І.В. Желясков. - № u200510771; заявл. 14.11.2005; опубл. 17.04.2006, Бюл. № 4. 4. Шостак В.В. Деревообробні верстати загального призначення / В.В. Шостак, Я.І. Савчук, А.С. Григор'єв та ін. За ред. В.В. Шостака. - Київ: Знання, 2007. - 279 с. 60 1 UA 110435 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Круглопилковий верстат для поздовжнього розпилювання дощок, що містить стіл-станину, пилковий вал, механізм подавання та упорну лінійку, який відрізняється тим, що станина виконана у вигляді двох поздовжніх напрямлячів та бокового підтримуючого стола, а механізмом подавання є каретка, робоча поверхня якої оснащена торцевим упором, двома вертикальними притискачами, один з яких рухомий, та лазерним вказівником. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
