Верстат для розпилювання каменю

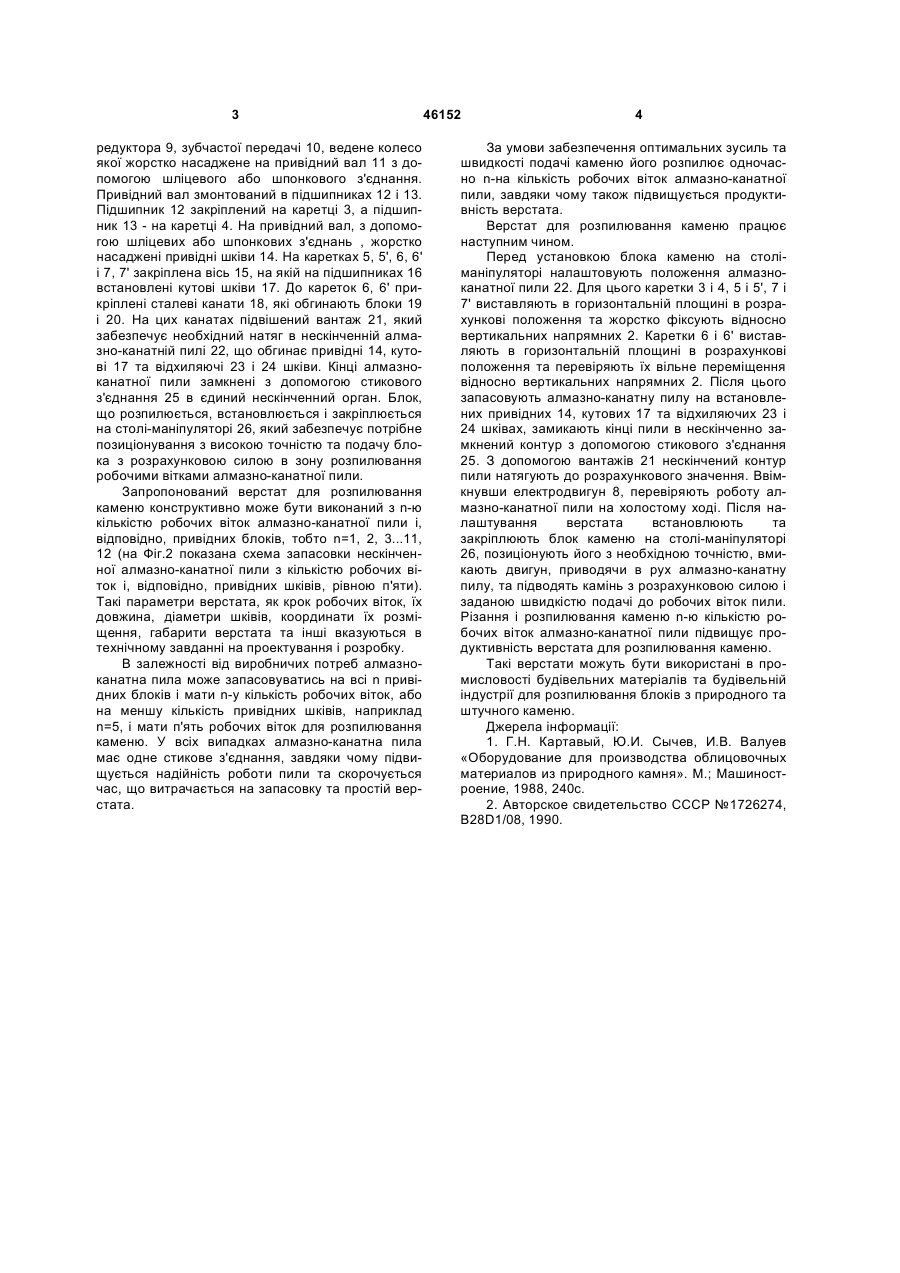

Верстат для розпилювання каменю, що містить раму з вертикальними напрямними, на яких 3 редуктора 9, зубчастої передачі 10, ведене колесо якої жорстко насаджене на привідний вал 11 з допомогою шліцевого або шпонкового з'єднання. Привідний вал змонтований в підшипниках 12 і 13. Підшипник 12 закріплений на каретці 3, а підшипник 13 - на каретці 4. На привідний вал, з допомогою шліцевих або шпонкових з'єднань , жорстко насаджені привідні шківи 14. На каретках 5, 5', 6, 6' і 7, 7' закріплена вісь 15, на якій на підшипниках 16 встановлені кутові шківи 17. До кареток 6, 6' прикріплені сталеві канати 18, які обгинають блоки 19 і 20. На цих канатах підвішений вантаж 21, який забезпечує необхідний натяг в нескінченній алмазно-канатній пилі 22, що обгинає привідні 14, кутові 17 та відхиляючі 23 і 24 шківи. Кінці алмазноканатної пили замкнені з допомогою стикового з'єднання 25 в єдиний нескінченний орган. Блок, що розпилюється, встановлюється і закріплюється на столі-маніпуляторі 26, який забезпечує потрібне позиціонування з високою точністю та подачу блока з розрахунковою силою в зону розпилювання робочими вітками алмазно-канатної пили. Запропонований верстат для розпилювання каменю конструктивно може бути виконаний з n-ю кількістю робочих віток алмазно-канатної пили і, відповідно, привідних блоків, тобто n=1, 2, 3...11, 12 (на Фіг.2 показана схема запасовки нескінченної алмазно-канатної пили з кількістю робочих віток і, відповідно, привідних шківів, рівною п'яти). Такі параметри верстата, як крок робочих віток, їх довжина, діаметри шківів, координати їх розміщення, габарити верстата та інші вказуються в технічному завданні на проектування і розробку. В залежності від виробничих потреб алмазноканатна пила може запасовуватись на всі n привідних блоків і мати n-у кількість робочих віток, або на меншу кількість привідних шківів, наприклад n=5, і мати п'ять робочих віток для розпилювання каменю. У всіх випадках алмазно-канатна пила має одне стикове з'єднання, завдяки чому підвищується надійність роботи пили та скорочується час, що витрачається на запасовку та простій верстата. 46152 4 За умови забезпечення оптимальних зусиль та швидкості подачі каменю його розпилює одночасно n-на кількість робочих віток алмазно-канатної пили, завдяки чому також підвищується продуктивність верстата. Верстат для розпилювання каменю працює наступним чином. Перед установкою блока каменю на століманіпуляторі налаштовують положення алмазноканатної пили 22. Для цього каретки 3 і 4, 5 і 5', 7 і 7' виставляють в горизонтальній площині в розрахункові положення та жорстко фіксують відносно вертикальних напрямних 2. Каретки 6 і 6' виставляють в горизонтальній площині в розрахункові положення та перевіряють їх вільне переміщення відносно вертикальних напрямних 2. Після цього запасовують алмазно-канатну пилу на встановлених привідних 14, кутових 17 та відхиляючих 23 і 24 шківах, замикають кінці пили в нескінченно замкнений контур з допомогою стикового з'єднання 25. З допомогою вантажів 21 нескінчений контур пили натягують до розрахункового значення. Ввімкнувши електродвигун 8, перевіряють роботу алмазно-канатної пили на холостому ході. Після налаштування верстата встановлюють та закріплюють блок каменю на столі-маніпуляторі 26, позиціонують його з необхідною точністю, вмикають двигун, приводячи в рух алмазно-канатну пилу, та підводять камінь з розрахунковою силою і заданою швидкістю подачі до робочих віток пили. Різання і розпилювання каменю n-ю кількістю робочих віток алмазно-канатної пили підвищує продуктивність верстата для розпилювання каменю. Такі верстати можуть бути використані в промисловості будівельних матеріалів та будівельній індустрії для розпилювання блоків з природного та штучного каменю. Джерела інформації: 1. Г.Н. Картавый, Ю.И. Сычев, И.В. Валуев «Оборудование для производства облицовочных материалов из природного камня». М.; Машиностроение, 1988, 240с. 2. Авторское свидетельство СССР №1726274, В28D1/08, 1990. 5 Комп’ютерна верстка А. Рябко 46152 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
