Спосіб одержання потрійного триортофосфату натрію-нікелю(іі)-титану(iv)

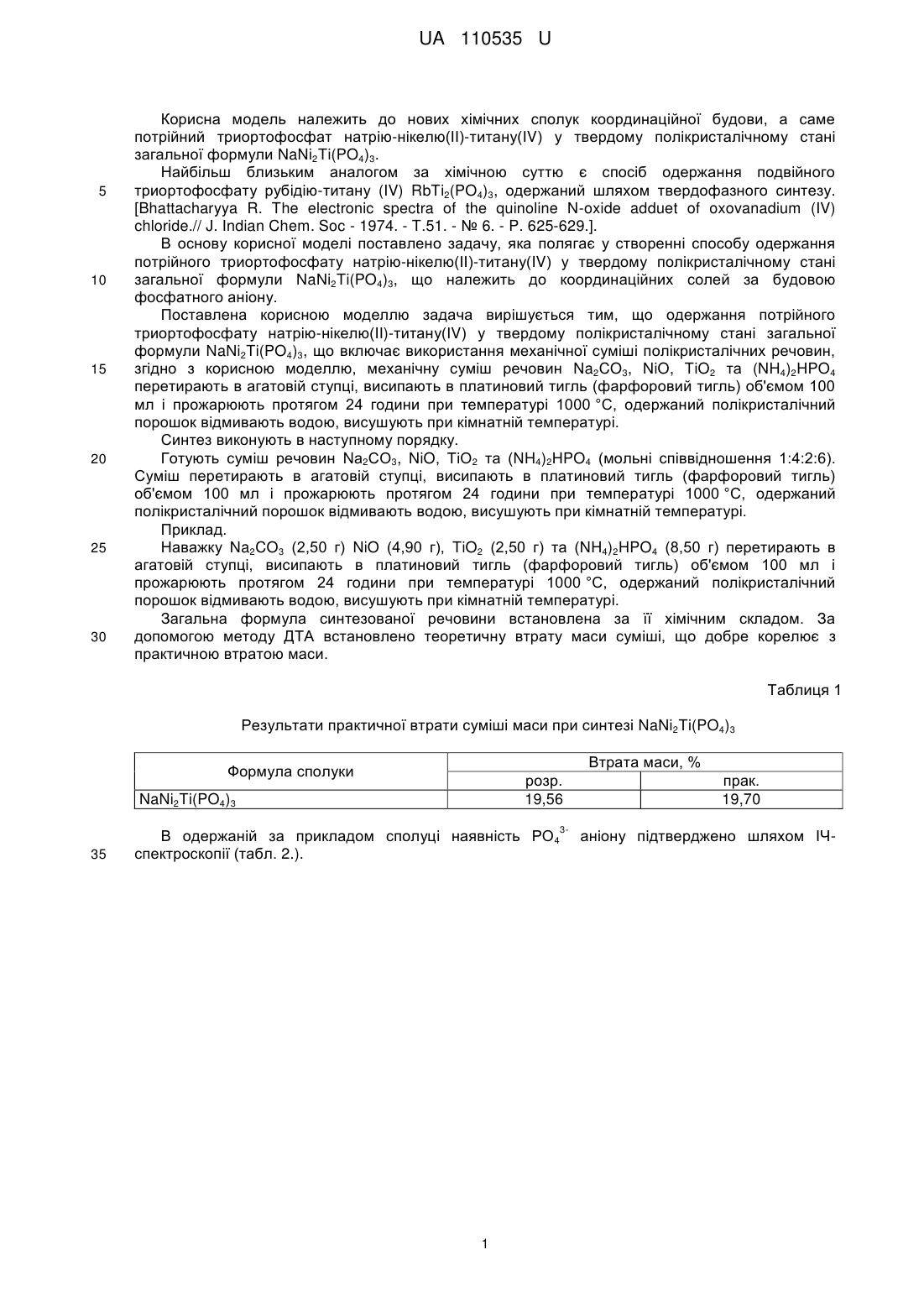

Реферат: Спосіб одержання потрійного триортофосфату натрію-нікелю(II)-титану(ІV) у твердому полікристалічному стані загальної формули NaNi2Ti(PO4)3, що належить до координаційних солей за будовою фосфатного аніону, включає використання розплаву механічної суміші полікристалічних речовин. Механічну суміш полікристалічних речовин Na2CO3, NiO, ТiO2 та (NH4)2HPO4 перетирають в агатовій ступці, висипають в платиновий тигль (фарфоровий тигль) об'ємом 100 мл і прожарюють протягом 24 години при температурі 1000 °C. Одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. UA 110535 U (54) СПОСІБ ОДЕРЖАННЯ ПОТРІЙНОГО ТРИОРТОФОСФАТУ НАТРІЮ-НІКЕЛЮ(ІІ)-ТИТАНУ(IV) UA 110535 U UA 110535 U 5 10 15 20 25 30 Корисна модель належить до нових хімічних сполук координаційної будови, а саме потрійний триортофосфат натрію-нікелю(ІІ)-титану(ІV) у твердому полікристалічному стані загальної формули NaNi2Ti(PO4)3. Найбільш близьким аналогом за хімічною суттю є спосіб одержання подвійного триортофосфату рубідію-титану (IV) RbTi2(PO4)3, одержаний шляхом твердофазного синтезу. [Bhattacharyya R. The electronic spectra of the quinoline N-oxide adduet of oxovanadium (IV) chloride.// J. Indian Chem. Soc - 1974. - T.51. - № 6. - P. 625-629.]. В основу корисної моделі поставлено задачу, яка полягає у створенні способу одержання потрійного триортофосфату натрію-нікелю(ІІ)-титану(IV) у твердому полікристалічному стані загальної формули NaNi2Ti(PO4)3, що належить до координаційних солей за будовою фосфатного аніону. Поставлена корисною моделлю задача вирішується тим, що одержання потрійного триортофосфату натрію-нікелю(II)-титану(ІV) у твердому полікристалічному стані загальної формули NaNi2Ti(PO4)3, що включає використання механічної суміші полікристалічних речовин, згідно з корисною моделлю, механічну суміш речовин Na2CO3, NiO, TiO2 та (NH4)2HPO4 перетирають в агатовій ступці, висипають в платиновий тигль (фарфоровий тигль) об'ємом 100 мл і прожарюють протягом 24 години при температурі 1000 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. Синтез виконують в наступному порядку. Готують суміш речовин Nа2СО3, NiO, ТіО2 та (NH4)2HPO4 (мольні співвідношення 1:4:2:6). Суміш перетирають в агатовій ступці, висипають в платиновий тигль (фарфоровий тигль) об'ємом 100 мл і прожарюють протягом 24 години при температурі 1000 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. Приклад. Наважку Na2CO3 (2,50 г) NiO (4,90 г), TiO2 (2,50 г) та (NH4)2HPO4 (8,50 г) перетирають в агатовій ступці, висипають в платиновий тигль (фарфоровий тигль) об'ємом 100 мл і прожарюють протягом 24 години при температурі 1000 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. Загальна формула синтезованої речовини встановлена за її хімічним складом. За допомогою методу ДТА встановлено теоретичну втрату маси суміші, що добре корелює з практичною втратою маси. Таблиця 1 Результати практичної втрати суміші маси при синтезі NaNi2Ti(PO4)3 Втрата маси, % Формула сполуки розр. 19,56 NaNi2Ti(PO4)3 3 35 В одержаній за прикладом сполуці наявність РО4 спектроскопії (табл. 2.). 1 прак. 19,70 аніону підтверджено шляхом ІЧ UA 110535 U Таблиця 2 -1 Віднесення смуг поглинання в ІЧ-спектрі (см ) Віднесення частот NaNi2Ti(PO4)3 400сл. 420сл. 440cл. 515cp. 565cp. s (РО3) коливан. ґратки s Р-O as + MO 3s PO4 3as PO4 s PO2 as PO2 5 10 610пл. 1010c. 1030пл. 1065д.с. 1070c. 1095c. Для підтвердження наявності нікелю (II) у складі виділеного фосфату було проаналізовано електронні спектри дифузного відбиття. Для фосфатів нікелю (II) притаманні переходи між 3 3 -1 розщепленими компонентами Eg T2g (смуги поглинання в інтервалі 10000-12000 см ), а -1 переходи при більш високих енергіях (25000-27000 см ) відповідають смугам переносу заряду. Віднесення смуг поглинання в електронних спектрах дифузного відбиття синтезованого фосфату узгоджується з літературними даними. [Ливер Э. Электронная спектроскопия неорганических соединений. - М.: Мир, 1987.]. Проведені дослідження показали, що отримана сполука може використовуватись як іонний провідник. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб одержання потрійного триортофосфату натрію-нікелю(II)-титану(ІV) у твердому полікристалічному стані загальної формули NaNi2Ti(PO4)3, що належить до координаційних солей за будовою фосфатного аніону, що включає використання розплаву механічної суміші полікристалічних речовин, який відрізняється тим, що механічну суміш полікристалічних речовин Na2CO3, NiO, ТiO2 та (NH4)2HPO4 перетирають в агатовій ступці, висипають в платиновий тигль (фарфоровий тигль) об'ємом 100 мл і прожарюють протягом 24 години при температурі 1000 °C, одержаний полікристалічний порошок відмивають водою, висушують при кімнатній температурі. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
