Пристрій для різання канатів

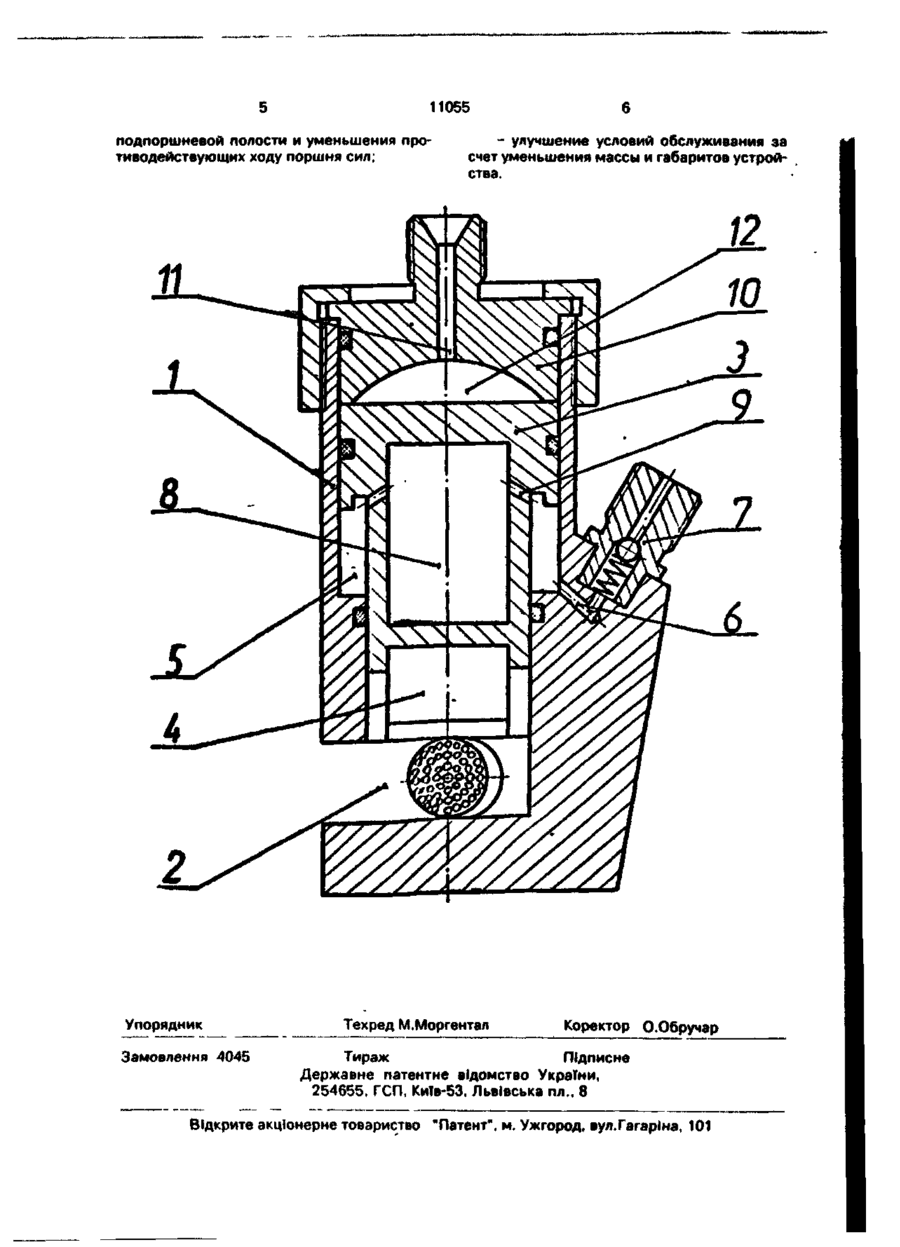

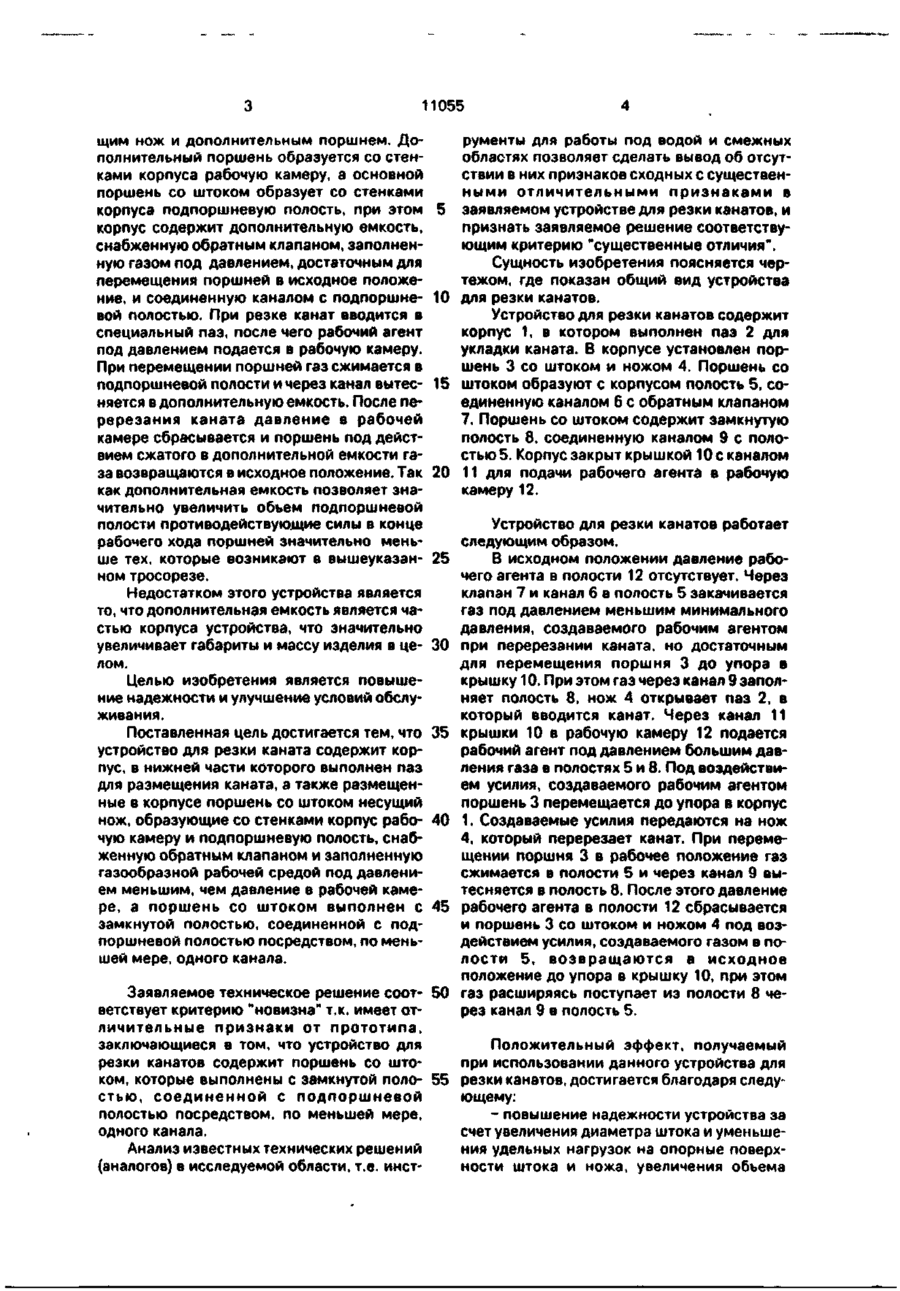

Устройство для резки канатов, содержащее корпус, в нижней части которого выполнен паз для размещения каната, а так же размещенные в корпусе поршень со штоком, несущим нож, образующие со стенками корпуса рабочую камеру и подпоршневую полостц дополнительную полость, заполненную газообразной рабочей средой под давлением меньшим, чем давление в рабочей камере, и соединенную каналами с подпоршневой полостью, и обратный клапан, установленный в подпоршневой полости, о т л и ч а ю щ е е с я тем, что дополнительная полость образована замкнутой камерой, выполненной в поршне и штоке. С > Изобретение относится к обработке давлением, в части, к устройствам для резки канатов, и может быть использовано при проведении подводно-технических работ. Известен тросорез (заявка № 4397451/27-44658 от 28.03.88, положительное решение от 28.06.89)» который содержит корпус с расположенным в нем основным поршнем со штоком, несущим нож, и дополнительный корпус с дополнительным поршнем со штоком. Основной поршень со штоком образует со стенками корпуса рабочую камеру и подпоршневую полость, снабженную обратным клапаном и заполненную газом под давлением достаточным для перемещения поршней в исходное положение. При резке трос вводится в специальный паз, после чего рабочий агент под давлением подается в рабочую камеру. При перемещении поршней происходит дополнительное сжатие газов подпоршневой полости. После перерезания троса давление в рабочей камере сбрасывается и поршень под действием сжатия в подпоршневой полости газа возвращается в исходное положение. Недостатком этого устройства является то, что при перемещении поршней под действием рабочего агента, давление в подпоршневой полости увеличивается пропорционально уменьшению ее объема, что приводит к увеличению противодействующей силы в конце рабочего хода поршней, препятствующей перерезанию троса. Кроме этого, для обеспечения заданного объема подпоршневой полости необходимого для гарантированного возврата поршня в исходное положение, требуется или уменьшение диаметра штока, что ведет к увеличению удельных нагрузок на его опорную поверхность или увеличение диаметра корпуса, что приводит к увеличению массы и габаритов тросореза в целом. Наиболее близким к предлагаемым является устройство для резки канатов (авт.свид. № 1493398, кл. В 23 В 29/00,1987), которое содержит корпус с расположенным в нем основным поршнем со штоком, несу о ел ел о 11055 щим нож и дополнительным поршнем. Дополнительный поршень образуется со стенками корпуса рабочую камеру, а основной поршень со штоком образует со стенками корпуса подпоршневую полость, при этом 5 корпус содержит дополнительную емкость, снабженную обратным клапаном, заполненную газом под давлением, достаточным для перемещения поршней в исходное положение, и соединенную каналом с подпоршне- 10 вой полостью. При резке канат вводится в специальный паз, после чего рабочий агент под давлением подается в рабочую камеру. При перемещении поршней газ сжимается в подпоршневой полости и через канал вытес- 15 няется в дополнительную емкость. После перерезания каната давление в рабочей камере сбрасывается и поршень под действием сжатого в дополнительной емкости газа возвращаются в исходное положение. Так 20 как дополнительная емкость позволяет значительно увеличить объем подпоршневой полости противодействующие силы в конце рабочего хода поршней значительно меньше тех, которые возникают в вышеуказан- 25 ном тросорезе. Недостатком этого устройства является то, что дополнительная емкость является частью корпуса устройства, что значительно увеличивает габариты и массу изделия в це- ЗО лом. Целью изобретения является повышение надежности и улучшение условий обслуживания. Поставленная цель достигается тем, что 35 устройство для резки каната содержит корпус, в нижней части которого выполнен паз для размещения каната, а также размещенные в корпусе поршень со штоком несущий нож, образующие со стенками корпус рабо- 40 чую камеру и подпоршневую полость, снабженную обратным клапаном и заполненную газообразной рабочей средой под давлением меньшим, чем давление в рабочей камере, а поршень со штоком выполнен с 45 замкнутой полостью, соединенной с подпоршневой полостью посредством, по меньшей мере, одного канала. рументы для работы под водой и смежных областях позволяет сделать вывод об отсутствии в них признаков сходных с существенными отличительными признаками в заявляемом устройстве для резки канатов, и признать заявляемое решение соответствующим критерию "существенные отличия". Сущность изобретения поясняется чертежом, где показан общий вид устройства для резки канатов. Устройство для резки канатов содержит корпус 1, в котором выполнен паз 2 для укладки каната. В корпусе установлен поршень 3 со штоком и ножом 4. Поршень со штоком образуют с корпусом полость 5, соединенную каналом 6 с обратным клапаном 7. Поршень со штоком содержит замкнутую полость 8, соединенную каналом 9 с полостью 5. Корпус закрыт крышкой 10 с каналом 11 для подачи рабочего агента в рабочую камеру 12. Устройство для резки канатов работает следующим образом. В исходном положении давление рабочего агента в полости 12 отсутствует. Через клапан 7 и канал 6 в полость 5 закачивается газ под давлением меньшим минимального давления, создаваемого рабочим агентом при перерезании каната, но достаточным для перемещения поршня 3 до упора в крышку 10. При этом газ через канал 9 заполняет полость 8, нож 4 открывает паз 2, в который вводится канат. Через канал 11 крышки 10 в рабочую камеру 12 подается рабочий агент под давлением большим давления газа в полостях 5 и 8. Под воздействием усилия, создаваемого рабочим агентом поршень 3 перемещается до упора в корпус 1. Создаваемые усилия передаются на нож 4, который перерезает канат. При перемещении поршня 3 в рабочее положение газ сжимается в полости 5 и через канал 9 вытесняется в полость 8. После этого давление рабочего агента в полости 12 сбрасывается и поршень 3 со штоком и ножом 4 под воздействием усилия, создаваемого газом в полости 5, возвращаются в исходное положение до упора в крышку 10, при этом Заявляемое техническое решение соот- 50 газ расширяясь поступает из полости 8 через канал 9 в полость 5. ветствует критерию "новизна" т.к. имеет отличительные признаки от прототипа, заключающиеся в том, что устройство для Положительный эффект, получаемый резки канатов содержит поршень со штопри использовании данного устройства для ком, которые выполнены с замкнутой поло- 55 резки канатов, достигается благодаря следустью, соединенной с подпоршневой ющему: полостью посредством, по меньшей мере, - повышение надежности устройства за одного канала. счет увеличения диаметра штока и уменьшеАнализ известных технических решений ния удельных нагрузок на опорные поверх(аналогов) в исследуемой области, т.е. инстности штока и ножа, увеличения объема 11055 подпоршневой полости и уменьшения противодействующих ходу поршня сил, - улучшение условий обслуживания за счет уменьшения массы и габаритов устройства. 12 Упорядник Замовлення 4045 Техред М.Моргентал Коректор О.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
