Розкидач-завантажник сипких матеріалів

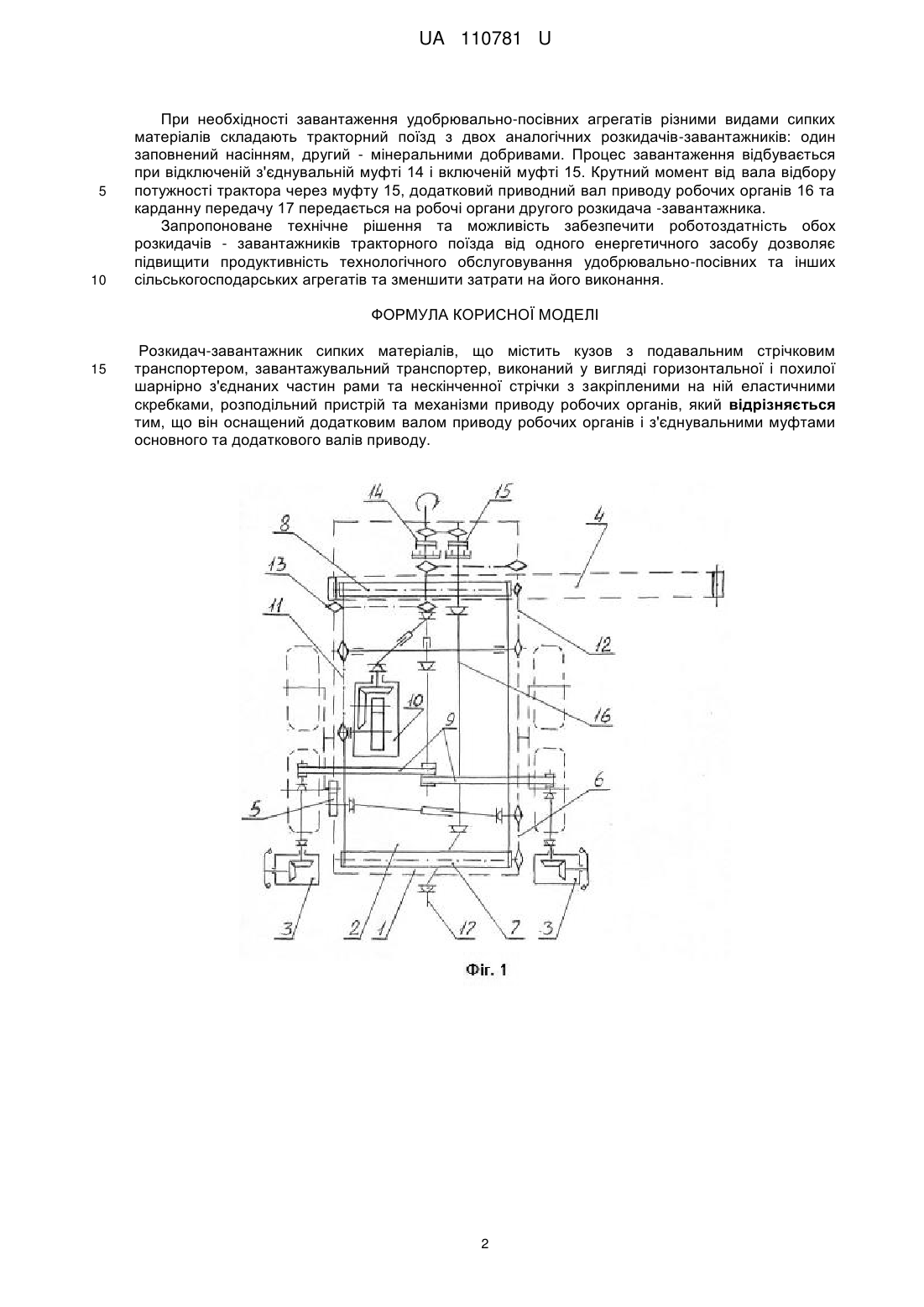

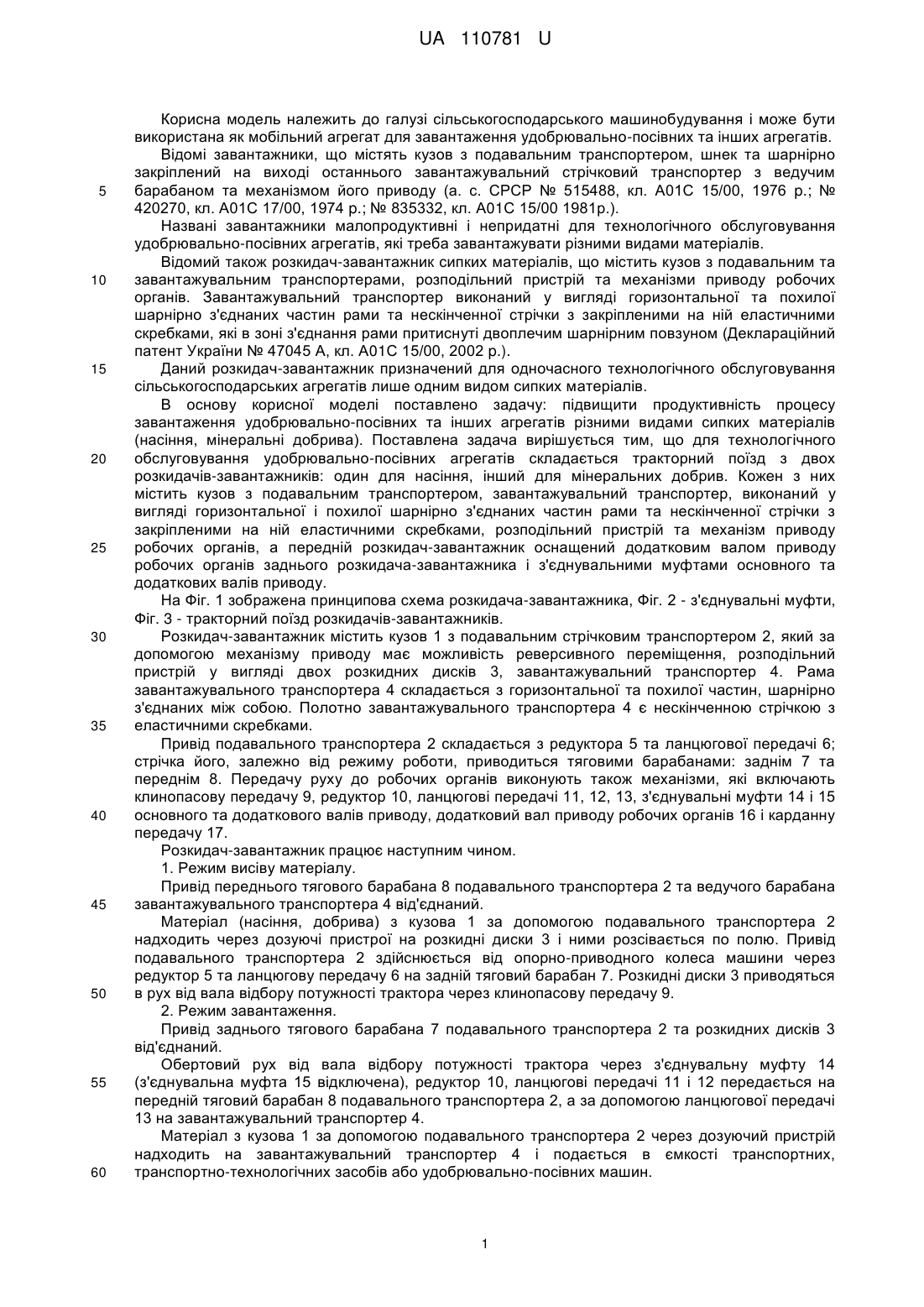

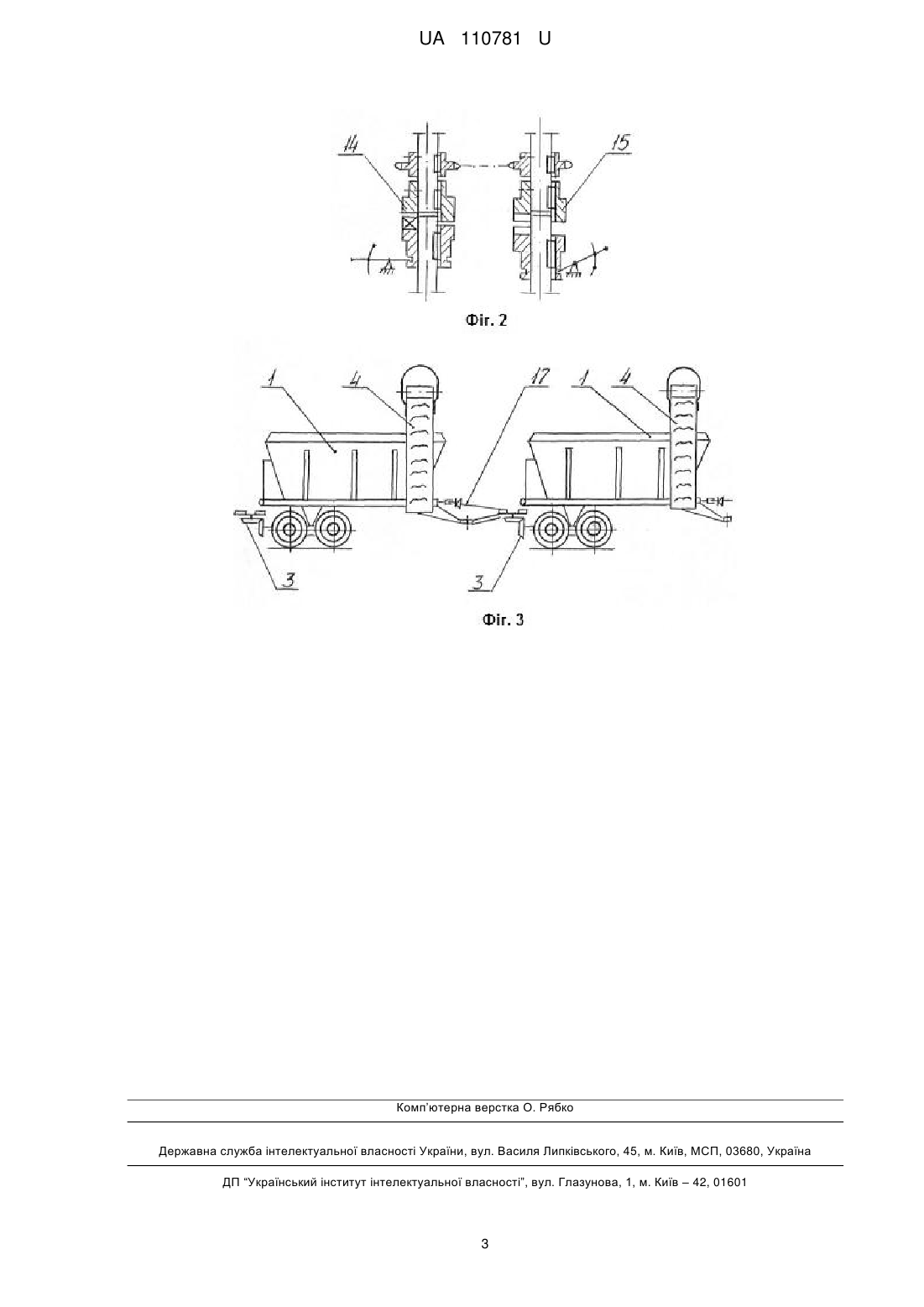

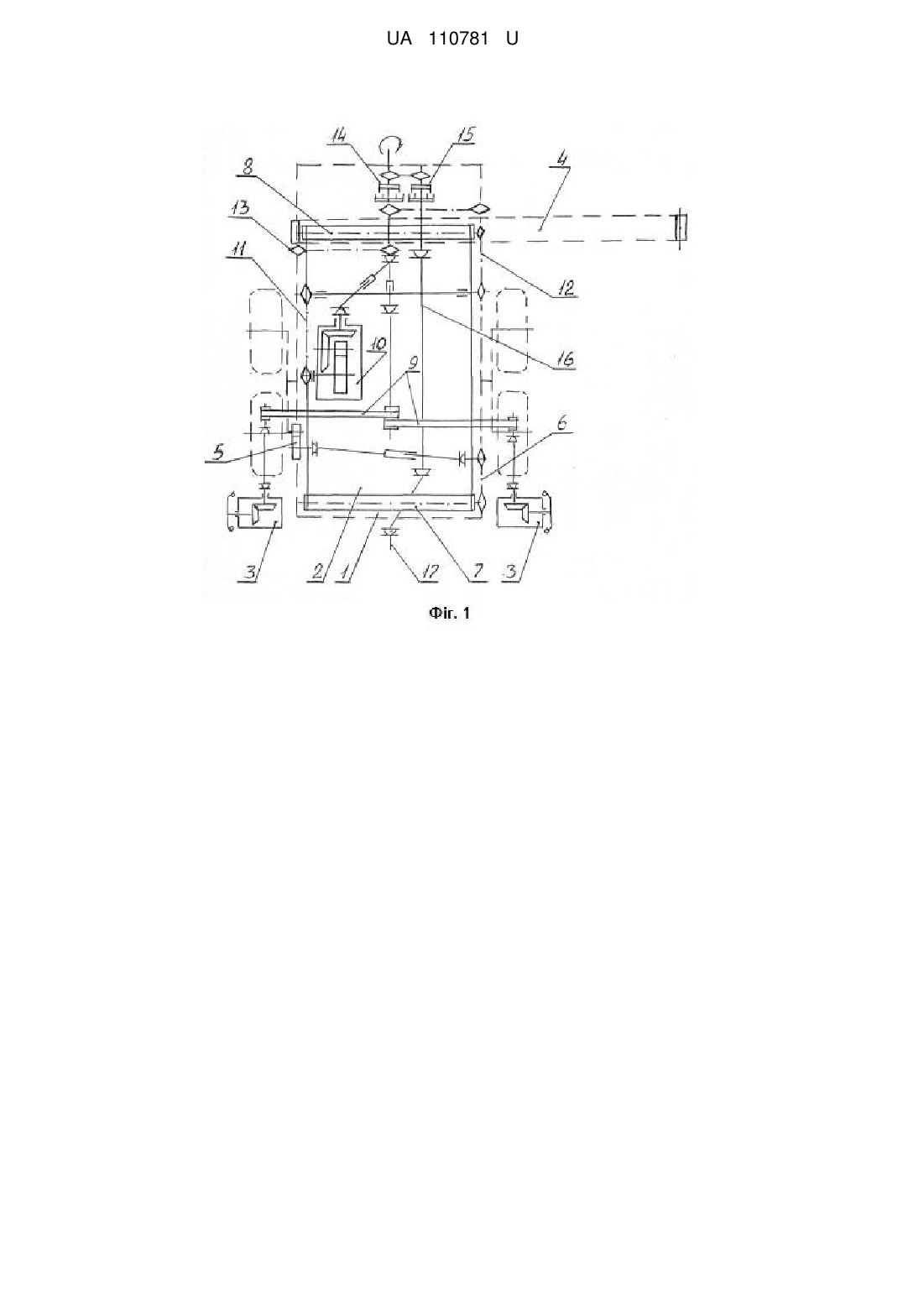

Реферат: Розкидач-завантажник сипких матеріалів містить кузов з подавальним стрічковим транспортером, завантажувальний транспортер, виконаний у вигляді горизонтальної і похилої шарнірно з'єднаних частин рами та нескінченної стрічки з закріпленими на ній еластичними скребками, розподільний пристрій та механізми приводу робочих органів. Він оснащений додатковим валом приводу робочих органів і з'єднувальними муфтами основного та додаткового валів приводу. UA 110781 U (54) РОЗКИДАЧ-ЗАВАНТАЖНИК СИПКИХ МАТЕРІАЛІВ UA 110781 U UA 110781 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана як мобільний агрегат для завантаження удобрювально-посівних та інших агрегатів. Відомі завантажники, що містять кузов з подавальним транспортером, шнек та шарнірно закріплений на виході останнього завантажувальний стрічковий транспортер з ведучим барабаном та механізмом його приводу (а. с. СРСР № 515488, кл. А01С 15/00, 1976 p.; № 420270, кл. А01С 17/00, 1974 p.; № 835332, кл. А01С 15/00 1981р.). Названі завантажники малопродуктивні і непридатні для технологічного обслуговування удобрювально-посівних агрегатів, які треба завантажувати різними видами матеріалів. Відомий також розкидач-завантажник сипких матеріалів, що містить кузов з подавальним та завантажувальним транспортерами, розподільний пристрій та механізми приводу робочих органів. Завантажувальний транспортер виконаний у вигляді горизонтальної та похилої шарнірно з'єднаних частин рами та нескінченної стрічки з закріпленими на ній еластичними скребками, які в зоні з'єднання рами притиснуті двоплечим шарнірним повзуном (Деклараційний патент України № 47045 А, кл. А01С 15/00, 2002 p.). Даний розкидач-завантажник призначений для одночасного технологічного обслуговування сільськогосподарських агрегатів лише одним видом сипких матеріалів. В основу корисної моделі поставлено задачу: підвищити продуктивність процесу завантаження удобрювально-посівних та інших агрегатів різними видами сипких матеріалів (насіння, мінеральні добрива). Поставлена задача вирішується тим, що для технологічного обслуговування удобрювально-посівних агрегатів складається тракторний поїзд з двох розкидачів-завантажників: один для насіння, інший для мінеральних добрив. Кожен з них містить кузов з подавальним транспортером, завантажувальний транспортер, виконаний у вигляді горизонтальної і похилої шарнірно з'єднаних частин рами та нескінченної стрічки з закріпленими на ній еластичними скребками, розподільний пристрій та механізм приводу робочих органів, а передній розкидач-завантажник оснащений додатковим валом приводу робочих органів заднього розкидача-завантажника і з'єднувальними муфтами основного та додаткових валів приводу. На Фіг. 1 зображена принципова схема розкидача-завантажника, Фіг. 2 - з'єднувальні муфти, Фіг. 3 - тракторний поїзд розкидачів-завантажників. Розкидач-завантажник містить кузов 1 з подавальним стрічковим транспортером 2, який за допомогою механізму приводу має можливість реверсивного переміщення, розподільний пристрій у вигляді двох розкидних дисків 3, завантажувальний транспортер 4. Рама завантажувального транспортера 4 складається з горизонтальної та похилої частин, шарнірно з'єднаних між собою. Полотно завантажувального транспортера 4 є нескінченною стрічкою з еластичними скребками. Привід подавального транспортера 2 складається з редуктора 5 та ланцюгової передачі 6; стрічка його, залежно від режиму роботи, приводиться тяговими барабанами: заднім 7 та переднім 8. Передачу руху до робочих органів виконують також механізми, які включають клинопасову передачу 9, редуктор 10, ланцюгові передачі 11, 12, 13, з'єднувальні муфти 14 і 15 основного та додаткового валів приводу, додатковий вал приводу робочих органів 16 і карданну передачу 17. Розкидач-завантажник працює наступним чином. 1. Режим висіву матеріалу. Привід переднього тягового барабана 8 подавального транспортера 2 та ведучого барабана завантажувального транспортера 4 від'єднаний. Матеріал (насіння, добрива) з кузова 1 за допомогою подавального транспортера 2 надходить через дозуючі пристрої на розкидні диски 3 і ними розсівається по полю. Привід подавального транспортера 2 здійснюється від опорно-приводного колеса машини через редуктор 5 та ланцюгову передачу 6 на задній тяговий барабан 7. Розкидні диски 3 приводяться в рух від вала відбору потужності трактора через клинопасову передачу 9. 2. Режим завантаження. Привід заднього тягового барабана 7 подавального транспортера 2 та розкидних дисків 3 від'єднаний. Обертовий рух від вала відбору потужності трактора через з'єднувальну муфту 14 (з'єднувальна муфта 15 відключена), редуктор 10, ланцюгові передачі 11 і 12 передається на передній тяговий барабан 8 подавального транспортера 2, а за допомогою ланцюгової передачі 13 на завантажувальний транспортер 4. Матеріал з кузова 1 за допомогою подавального транспортера 2 через дозуючий пристрій надходить на завантажувальний транспортер 4 і подається в ємкості транспортних, транспортно-технологічних засобів або удобрювально-посівних машин. 1 UA 110781 U 5 10 При необхідності завантаження удобрювально-посівних агрегатів різними видами сипких матеріалів складають тракторний поїзд з двох аналогічних розкидачів-завантажників: один заповнений насінням, другий - мінеральними добривами. Процес завантаження відбувається при відключеній з'єднувальній муфті 14 і включеній муфті 15. Крутний момент від вала відбору потужності трактора через муфту 15, додатковий приводний вал приводу робочих органів 16 та карданну передачу 17 передається на робочі органи другого розкидача -завантажника. Запропоноване технічне рішення та можливість забезпечити роботоздатність обох розкидачів - завантажників тракторного поїзда від одного енергетичного засобу дозволяє підвищити продуктивність технологічного обслуговування удобрювально-посівних та інших сільськогосподарських агрегатів та зменшити затрати на його виконання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Розкидач-завантажник сипких матеріалів, що містить кузов з подавальним стрічковим транспортером, завантажувальний транспортер, виконаний у вигляді горизонтальної і похилої шарнірно з'єднаних частин рами та нескінченної стрічки з закріпленими на ній еластичними скребками, розподільний пристрій та механізми приводу робочих органів, який відрізняється тим, що він оснащений додатковим валом приводу робочих органів і з'єднувальними муфтами основного та додаткового валів приводу. 2 UA 110781 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
