Штамп суміщеної дії

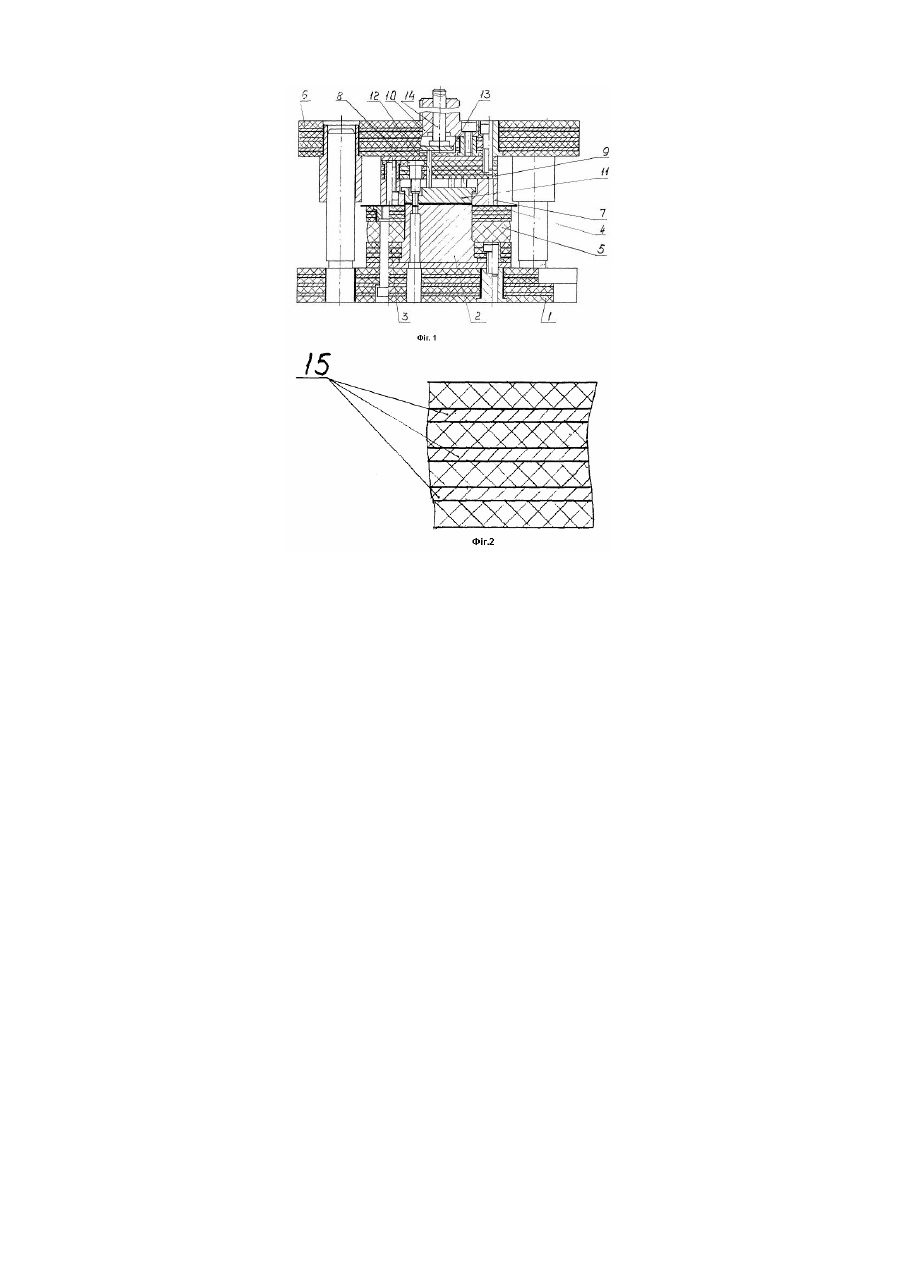

Корисна модель стосується технологічної оснастки для обробки металів тиском, а саме, штампів суміщеної дії для роздільних операцій листового штампування. Відомий витяжний штамп, конструкція якого містить деталі - матрицю, пуансон і притискач, виконані з пластмаси (Романовский В. П. Справочник по листовой штамповке. Л., Машиностроение, 1971г., с.596, рис.510). Недоліком відомого штампа є значна трудомісткість виготовлення пластмасових деталей, пов'язана з необхідністю готування композицій у процесі виготовлення штампа. Крім того, конструкція відомого штампа не пристосована для виконання роздільних операцій. Найближчим аналогом є штамп суміщеної дії для роздільних операцій листового штампування, що містить нижню плиту, на якій розміщені пуансон-матриця з тримачем і знімач з пружним буфером, верхню плиту, на якій розміщені матриця і пуансони з тримачем (Романовский В.П. Справочник по листовой штамповке. Л., Машиностроение, 1971г., с.615, рис.524). У відомому штампі найбільш матеріаломісткі деталі - плити, тримачі, знімач - виконані із металу, що сприяє підвищенню металомісткості штампа і трудомісткості механічної обробки його деталей. В основу корисної моделі поставлена задача створення штампа суміщеної дії, в якому завдяки виконанню деталей штампа (плит, тримачів, знімача) із композиційного матеріалу, армованими металевими листами, забезпечується підвищення технологічності конструкції. Штамп суміщеної дії містить нижню плиту, на якій розташовані тримач пуансон-матриці та знімач, верхню плиту, на якій розміщений пуансонотримач. Відповідно до корисної моделі, нижня і верхня плити виконані із композиційного матеріалу і армовані кожна металевими листами, розміщеними паралельно опорній поверхні плити. Площа кожного листа відповідає площі опорної поверхні плити. Додатковими відмінностями корисної моделі, що заявляється, від найближчого аналога є такі. Тримач пуансон-матриці виконаний із композиційного матеріалу і армований металевими листами, розміщеними паралельно опорній поверхні тримача. Площа кожного листа відповідає площі опорної поверхні тримача. Пуансонотримач виконаний із композиційного матеріалу і армований металевими листами, розміщеними паралельно опорній поверхні пуансонотримача. Площа кожного листа відповідає площі опорної поверхні пуансонотримача. Знімач виконаний із композиційного матеріалу і армований металевими листами, розміщеними паралельно опорній поверхні знімача. Площа кожного листа відповідає площі опорної поверхні знімача. Композиційним матеріалом є текстоліт або склотекстоліт. Конструкція штампа, що заявляється, забезпечує підвищення технологічності. Це зумовлено таким. Виконання найбільш металомістких деталей штампа - верхньої і нижньої плит - із композиційного матеріалу, армованими металевими листами, значно знижує металомісткість штампа, а також трудомісткість його виготовлення, оскільки показники трудоміскості при обробленні композиційних матеріалів значно нижчі, ніж при обробленні металів. При цьому полегшується складання штампа. Відповідно до корисної моделі, у подальших удосконаленнях штампа, які можуть бути здійснені як в сукупності, так і альтернативно, запропоновано виконати із композиційного матеріалу тримач пуансон-матриці, пуансонотримач, знімач і армувати їх металевими листами, що додатково знижує металомісткість штампа, його масу і трудомісткість механічної обробки, тобто підвищує технологічність конструкції штампа, що заявляється. У формулі корисної моделі наведені як приклад два конкретних види композиційного матеріалу - текстоліт і склотекстоліт. Обсяг корисної моделі поширюється також на інші види композиційних матеріалів. Текстоліт і склотекстоліт добре обробляються і за своїми механічними характеристиками повністю задовольняють вимоги до деталей штампа. Суть корисної моделі пояснюється кресленнями, на яких показаний конкретний приклад її здійснення. На фіг.1 показаний загальний вигляд штампа суміщеної дії (поперечний переріз), а на фіг.2 - варіант розміщення металевих листів в деталі штампа, виконаній із композиційного матеріалу. Штамп суміщеної дії складається з нижньої і верхньої частин, з'єднаних через напрямні колонки. Нижня частина штампа містить нижню плиту 1, на якій розташовані пуансон-матриця 2 з тримачем 3 і знімач 4 з пружним буфером 5 (фіг.1). Верхня частина штампа містить верхню плиту 6, на якій розташовані матриця 7 і пуансон 8 з пуансонотримачем 9. У верхній плиті 6 розміщені хвостовик 10 для кріплення штампа до преса і система верхнього виштовхування, до якої входять виштовхувач 11, проміжні штовхачі 12, траверса 13 і штовхач 14 (фіг.1). Нижня 1 і верхня 6 плити, тримач 3, пуансонотримач 9 і знімач 4 виконані із композиційного матеріалу, наприклад, текстоліту або склотекстоліту, і армовані металевими листами 15 (фиг.2). У кожній виконаній із композиційного матеріалу деталі штампа металеві листи 15 розташовані паралельно її опорній поверхні, при цьому площа кожного листа 15 відповідає площі опорної поверхні деталі. На фіг.2 показаний фрагмент деталі штампа, що виконана із композиційного матеріалу і армована трьома металевими листами 15, один з яких розташований по поздовжній осі симетрії деталі. Штамп працює таким чином При переміщенні униз верхньої частини штампа відбувається вирубування-пробивання деталі за допомогою матриці 7, пуансона 8 та пуансон-матриці 2, при цьому переміщується також знімач 4, стискуючи буфер 5. Після виконання операції вирубування-пробивання верхня частина штампа переміщується у зворотному напрямку і відбувається знімання штаби з пуансон-матриці 2 за допомогою знімача 4 та пружного буфера 5. Виштовхування деталей з матриці 7 здійснюється за допомогою системи верхнього виштовхування, а саме, виштовхувача 11, проміжних штовхачів 12, траверси 13 і штовхача 14.
