Нитконатягувальний пристрій

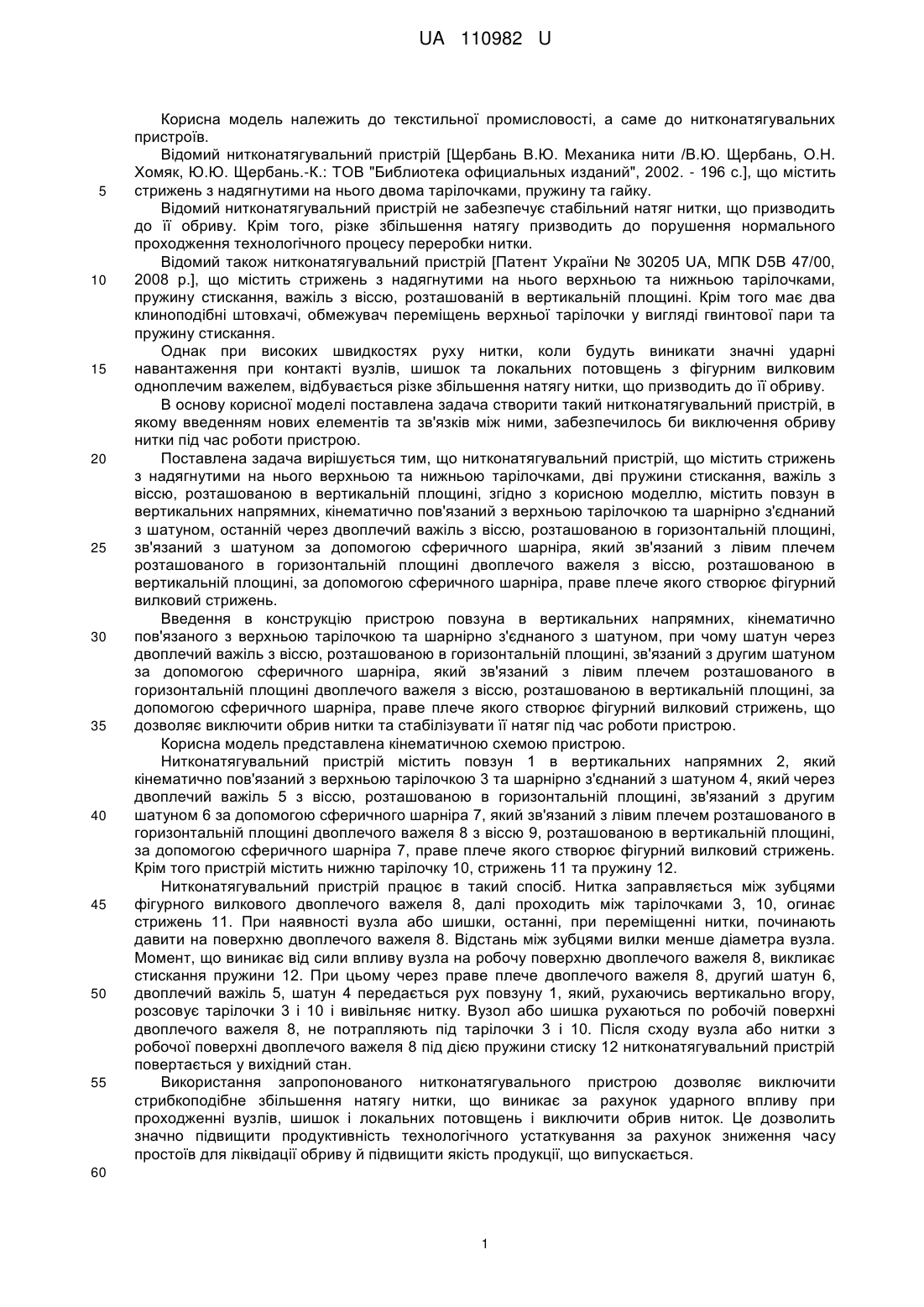

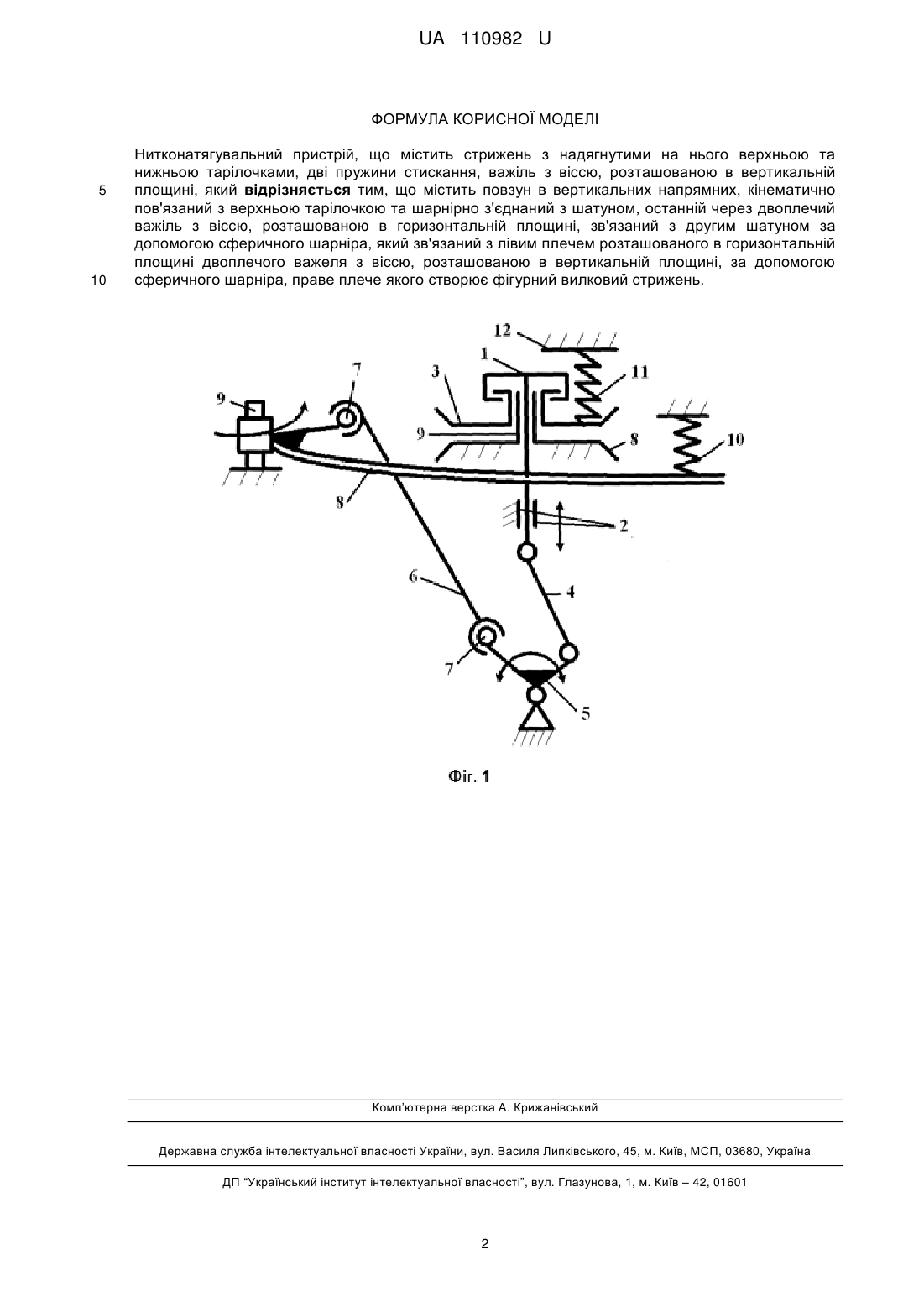

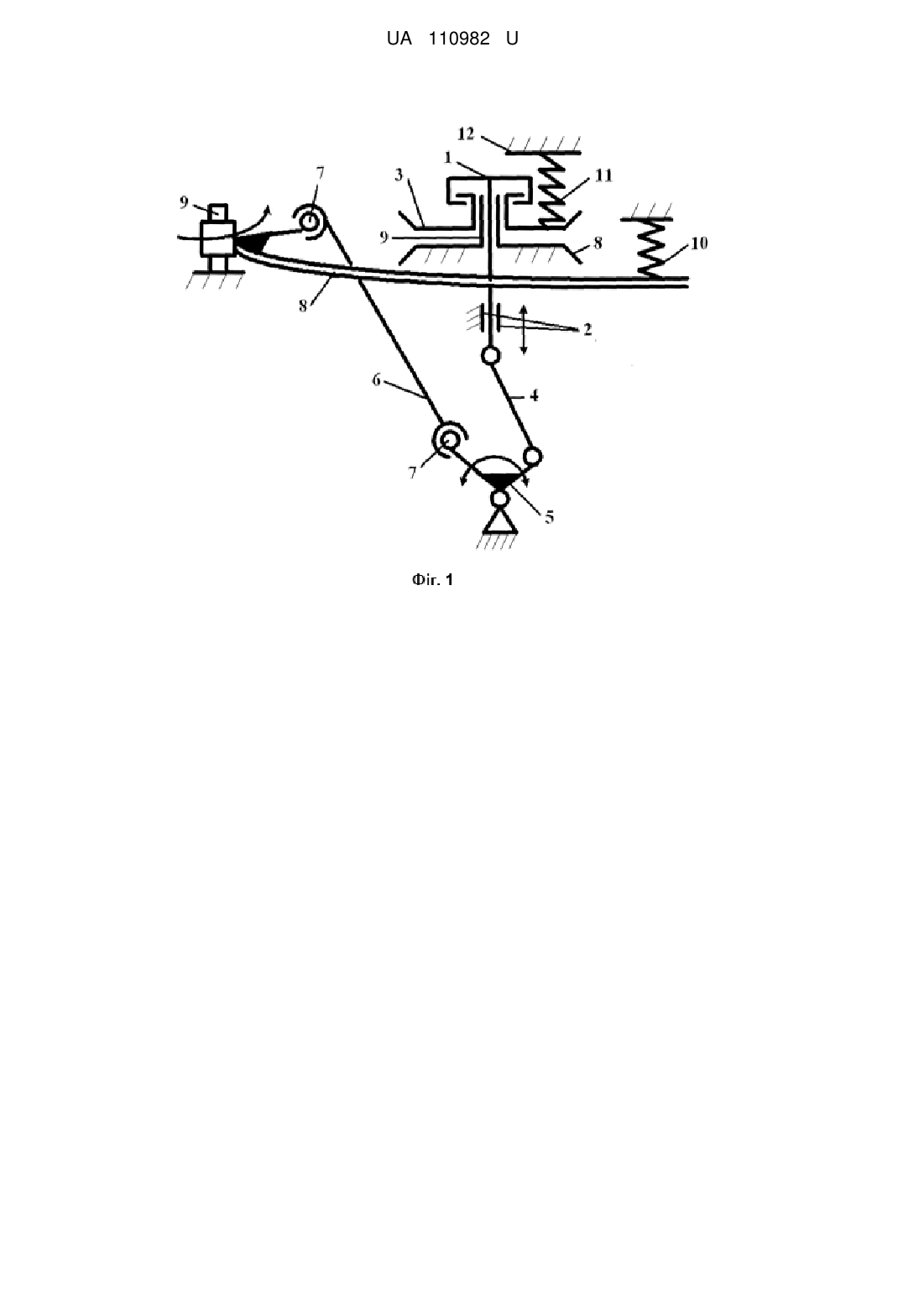

Реферат: Нитконатягувальний пристрій містить стрижень з надягнутими на нього верхньою та нижньою тарілочками, дві пружини стискання, важіль з віссю, розташованою в вертикальній площині. Додатково містить повзун в вертикальних напрямних, кінематично пов'язаний з верхньою тарілочкою та шарнірно з'єднаний з шатуном. Останній через двоплечий важіль з віссю, розташованою в горизонтальній площині, зв'язаний з другим шатуном за допомогою сферичного шарніра, який зв'язаний з лівим плечем розташованого в горизонтальній площині двоплечого важеля з віссю, розташованою в вертикальній площині, за допомогою сферичного шарніра, праве плече якого створює фігурний вилковий стрижень. UA 110982 U (54) НИТКОНАТЯГУВАЛЬНИЙ ПРИСТРІЙ UA 110982 U UA 110982 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до текстильної промисловості, а саме до нитконатягувальних пристроїв. Відомий нитконатягувальний пристрій [Щербань В.Ю. Механика нити /В.Ю. Щербань, О.Н. Хомяк, Ю.Ю. Щербань.-К.: ТОВ "Библиотека официальных изданий", 2002. - 196 с.], що містить стрижень з надягнутими на нього двома тарілочками, пружину та гайку. Відомий нитконатягувальний пристрій не забезпечує стабільний натяг нитки, що призводить до її обриву. Крім того, різке збільшення натягу призводить до порушення нормального проходження технологічного процесу переробки нитки. Відомий також нитконатягувальний пристрій [Патент України № 30205 UA, МПК D5B 47/00, 2008 p.], що містить стрижень з надягнутими на нього верхньою та нижньою тарілочками, пружину стискання, важіль з віссю, розташованій в вертикальній площині. Крім того має два клиноподібні штовхачі, обмежувач переміщень верхньої тарілочки у вигляді гвинтової пари та пружину стискання. Однак при високих швидкостях руху нитки, коли будуть виникати значні ударні навантаження при контакті вузлів, шишок та локальних потовщень з фігурним вилковим одноплечим важелем, відбувається різке збільшення натягу нитки, що призводить до її обриву. В основу корисної моделі поставлена задача створити такий нитконатягувальний пристрій, в якому введенням нових елементів та зв'язків між ними, забезпечилось би виключення обриву нитки під час роботи пристрою. Поставлена задача вирішується тим, що нитконатягувальний пристрій, що містить стрижень з надягнутими на нього верхньою та нижньою тарілочками, дві пружини стискання, важіль з віссю, розташованою в вертикальній площині, згідно з корисною моделлю, містить повзун в вертикальних напрямних, кінематично пов'язаний з верхньою тарілочкою та шарнірно з'єднаний з шатуном, останній через двоплечий важіль з віссю, розташованою в горизонтальній площині, зв'язаний з шатуном за допомогою сферичного шарніра, який зв'язаний з лівим плечем розташованого в горизонтальній площині двоплечого важеля з віссю, розташованою в вертикальній площині, за допомогою сферичного шарніра, праве плече якого створює фігурний вилковий стрижень. Введення в конструкцію пристрою повзуна в вертикальних напрямних, кінематично пов'язаного з верхньою тарілочкою та шарнірно з'єднаного з шатуном, при чому шатун через двоплечий важіль з віссю, розташованою в горизонтальній площині, зв'язаний з другим шатуном за допомогою сферичного шарніра, який зв'язаний з лівим плечем розташованого в горизонтальній площині двоплечого важеля з віссю, розташованою в вертикальній площині, за допомогою сферичного шарніра, праве плече якого створює фігурний вилковий стрижень, що дозволяє виключити обрив нитки та стабілізувати її натяг під час роботи пристрою. Корисна модель представлена кінематичною схемою пристрою. Нитконатягувальний пристрій містить повзун 1 в вертикальних напрямних 2, який кінематично пов'язаний з верхньою тарілочкою 3 та шарнірно з'єднаний з шатуном 4, який через двоплечий важіль 5 з віссю, розташованою в горизонтальній площині, зв'язаний з другим шатуном 6 за допомогою сферичного шарніра 7, який зв'язаний з лівим плечем розташованого в горизонтальній площині двоплечого важеля 8 з віссю 9, розташованою в вертикальній площині, за допомогою сферичного шарніра 7, праве плече якого створює фігурний вилковий стрижень. Крім того пристрій містить нижню тарілочку 10, стрижень 11 та пружину 12. Нитконатягувальний пристрій працює в такий спосіб. Нитка заправляється між зубцями фігурного вилкового двоплечого важеля 8, далі проходить між тарілочками 3, 10, огинає стрижень 11. При наявності вузла або шишки, останні, при переміщенні нитки, починають давити на поверхню двоплечого важеля 8. Відстань між зубцями вилки менше діаметра вузла. Момент, що виникає від сили впливу вузла на робочу поверхню двоплечого важеля 8, викликає стискання пружини 12. При цьому через праве плече двоплечого важеля 8, другий шатун 6, двоплечий важіль 5, шатун 4 передається рух повзуну 1, який, рухаючись вертикально вгору, розсовує тарілочки 3 і 10 і вивільняє нитку. Вузол або шишка рухаються по робочій поверхні двоплечого важеля 8, не потрапляють під тарілочки 3 і 10. Після сходу вузла або нитки з робочої поверхні двоплечого важеля 8 під дією пружини стиску 12 нитконатягувальний пристрій повертається у вихідний стан. Використання запропонованого нитконатягувального пристрою дозволяє виключити стрибкоподібне збільшення натягу нитки, що виникає за рахунок ударного впливу при проходженні вузлів, шишок і локальних потовщень і виключити обрив ниток. Це дозволить значно підвищити продуктивність технологічного устаткування за рахунок зниження часу простоїв для ліквідації обриву й підвищити якість продукції, що випускається. 60 1 UA 110982 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Нитконатягувальний пристрій, що містить стрижень з надягнутими на нього верхньою та нижньою тарілочками, дві пружини стискання, важіль з віссю, розташованою в вертикальній площині, який відрізняється тим, що містить повзун в вертикальних напрямних, кінематично пов'язаний з верхньою тарілочкою та шарнірно з'єднаний з шатуном, останній через двоплечий важіль з віссю, розташованою в горизонтальній площині, зв'язаний з другим шатуном за допомогою сферичного шарніра, який зв'язаний з лівим плечем розташованого в горизонтальній площині двоплечого важеля з віссю, розташованою в вертикальній площині, за допомогою сферичного шарніра, праве плече якого створює фігурний вилковий стрижень. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
