Гідросистема колісного екскаватора

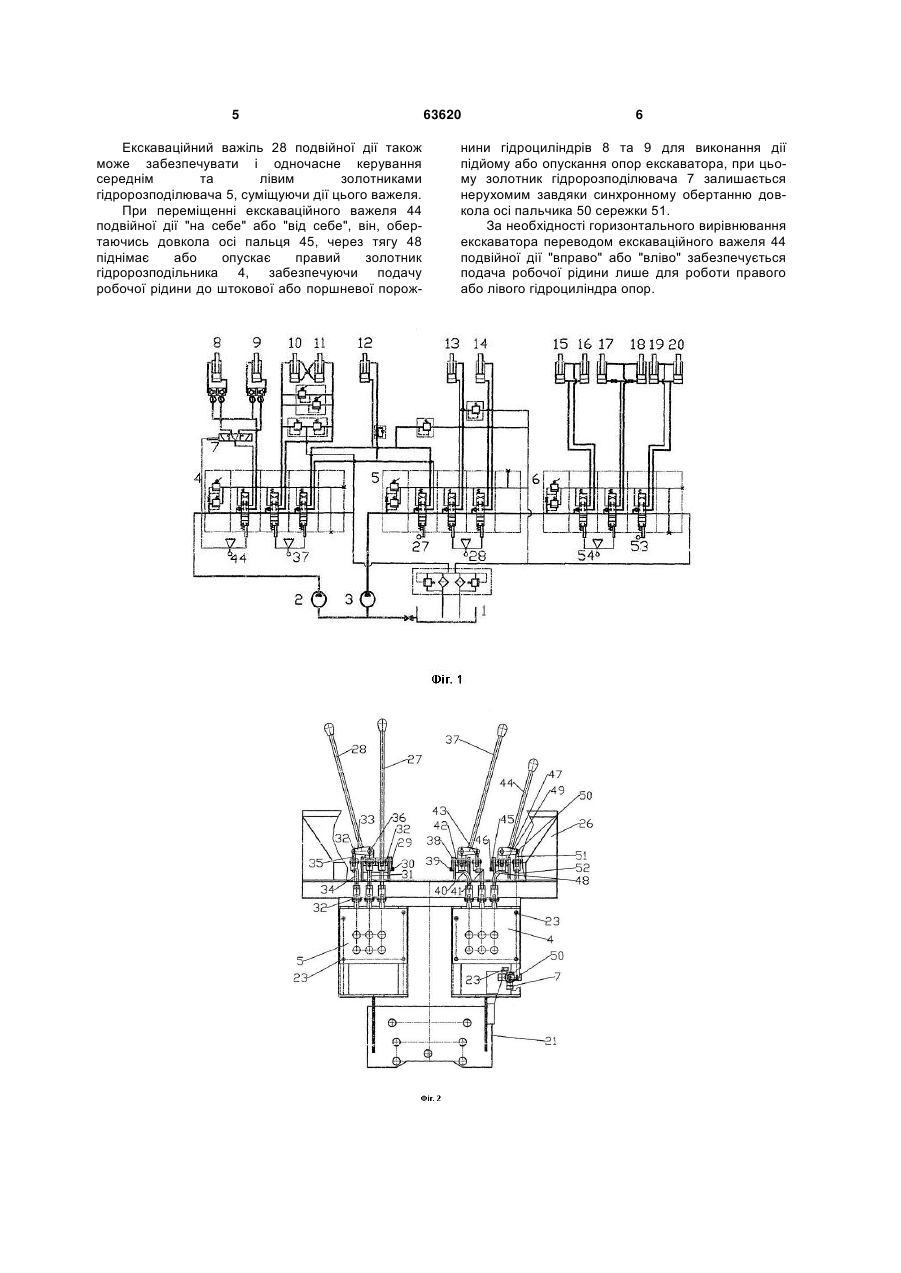

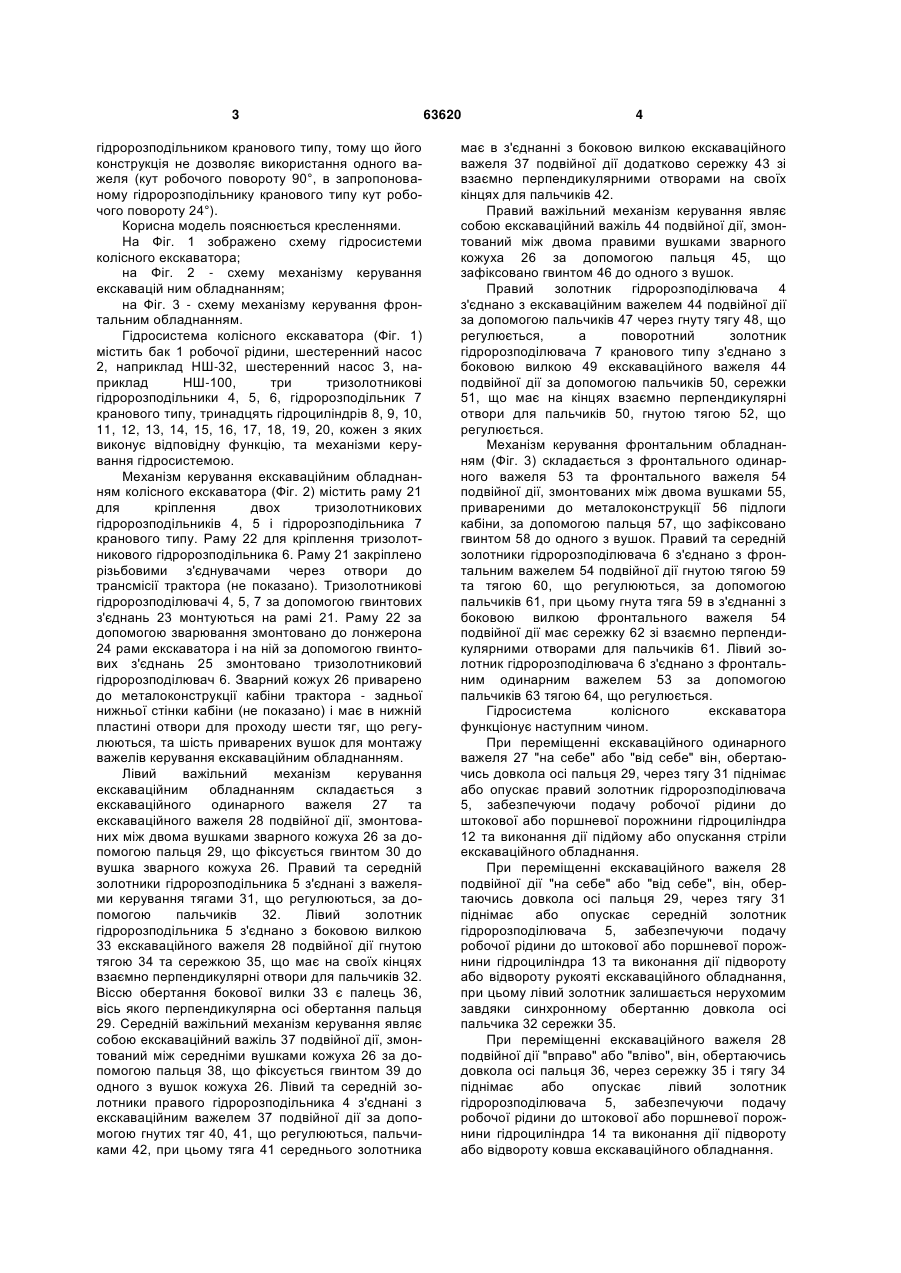

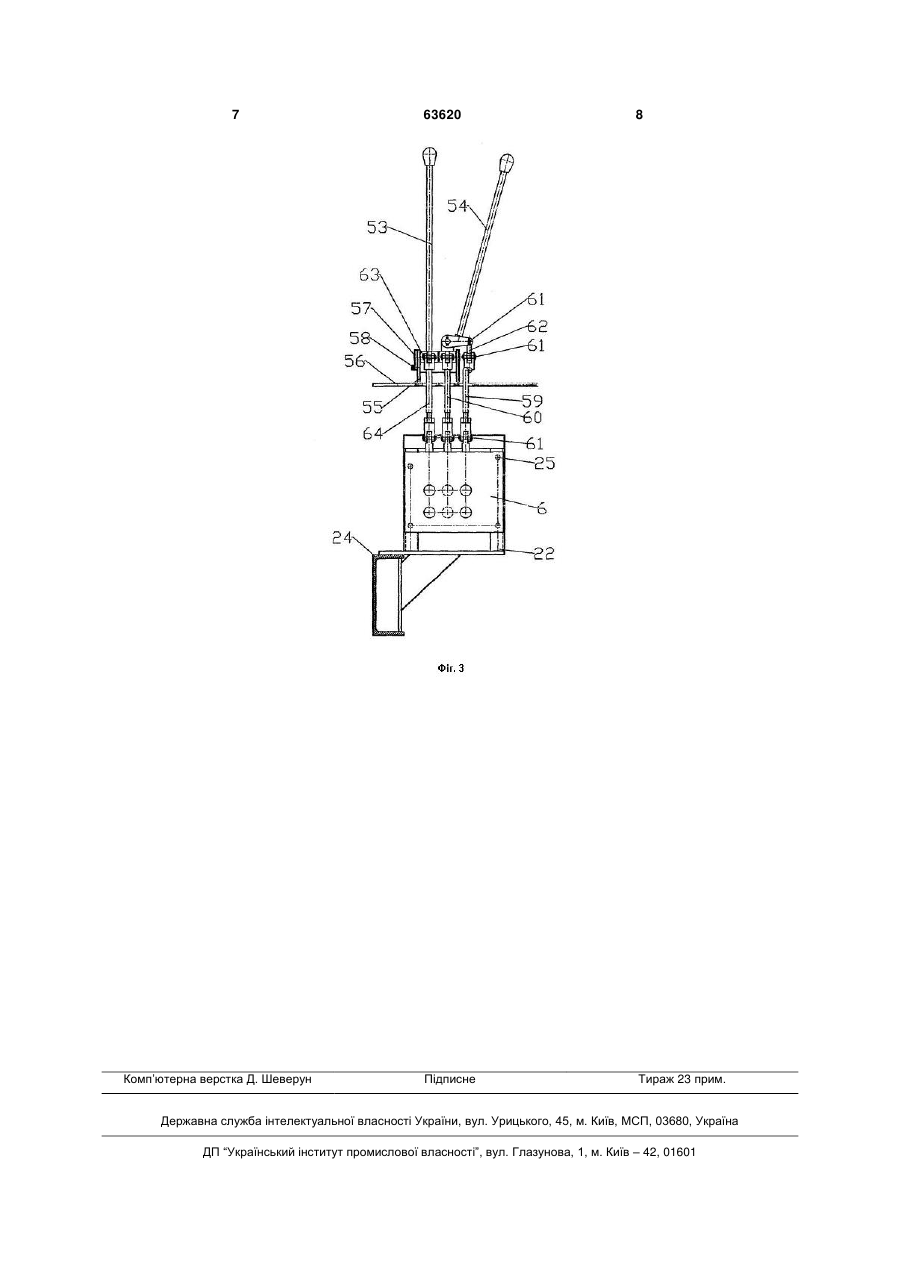

Гідросистема колісного екскаватора, що містить бак робочої рідини, два шестеренні насоси, тринадцять гідроциліндрів, зварний кожух, в якому розміщено опори, лівий і правий важільні механізми керування екскаваційним обладнанням, один екскаваційний одинарний важіль і два екскаваційні 3 гідророзподільником кранового типу, тому що його конструкція не дозволяє використання одного важеля (кут робочого повороту 90°, в запропонованому гідророзподільнику кранового типу кут робочого повороту 24°). Корисна модель пояснюється кресленнями. На Фіг. 1 зображено схему гідросистеми колісного екскаватора; на Фіг. 2 - схему механізму керування екскавацій ним обладнанням; на Фіг. 3 - схему механізму керування фронтальним обладнанням. Гідросистема колісного екскаватора (Фіг. 1) містить бак 1 робочої рідини, шестеренний насос 2, наприклад НШ-32, шестеренний насос 3, наприклад НШ-100, три тризолотникові гідророзподільники 4, 5, 6, гідророзподільник 7 кранового типу, тринадцять гідроциліндрів 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, кожен з яких виконує відповідну функцію, та механізми керування гідросистемою. Механізм керування екскаваційним обладнанням колісного екскаватора (Фіг. 2) містить раму 21 для кріплення двох тризолотникових гідророзподільників 4, 5 і гідророзподільника 7 кранового типу. Раму 22 для кріплення тризолотникового гідророзподільника 6. Раму 21 закріплено різьбовими з'єднувачами через отвори до трансмісії трактора (не показано). Тризолотникові гідророзподілювачі 4, 5, 7 за допомогою гвинтових з'єднань 23 монтуються на рамі 21. Раму 22 за допомогою зварювання змонтовано до лонжерона 24 рами екскаватора і на ній за допомогою гвинтових з'єднань 25 змонтовано тризолотниковий гідророзподілювач 6. Зварний кожух 26 приварено до металоконструкції кабіни трактора - задньої нижньої стінки кабіни (не показано) і має в нижній пластині отвори для проходу шести тяг, що регулюються, та шість приварених вушок для монтажу важелів керування екскаваційним обладнанням. Лівий важільний механізм керування екскаваційним обладнанням складається з екскаваційного одинарного важеля 27 та екскаваційного важеля 28 подвійної дії, змонтованих між двома вушками зварного кожуха 26 за допомогою пальця 29, що фіксується гвинтом 30 до вушка зварного кожуха 26. Правий та середній золотники гідророзподільника 5 з'єднані з важелями керування тягами 31, що регулюються, за допомогою пальчиків 32. Лівий золотник гідророзподільника 5 з'єднано з боковою вилкою 33 екскаваційного важеля 28 подвійної дії гнутою тягою 34 та сережкою 35, що має на своїх кінцях взаємно перпендикулярні отвори для пальчиків 32. Віссю обертання бокової вилки 33 є палець 36, вісь якого перпендикулярна осі обертання пальця 29. Середній важільний механізм керування являє собою екскаваційний важіль 37 подвійної дії, змонтований між середніми вушками кожуха 26 за допомогою пальця 38, що фіксується гвинтом 39 до одного з вушок кожуха 26. Лівий та середній золотники правого гідророзподільника 4 з'єднані з екскаваційним важелем 37 подвійної дії за допомогою гнутих тяг 40, 41, що регулюються, пальчиками 42, при цьому тяга 41 середнього золотника 63620 4 має в з'єднанні з боковою вилкою екскаваційного важеля 37 подвійної дії додатково сережку 43 зі взаємно перпендикулярними отворами на своїх кінцях для пальчиків 42. Правий важільний механізм керування являє собою екскаваційний важіль 44 подвійної дії, змонтований між двома правими вушками зварного кожуха 26 за допомогою пальця 45, що зафіксовано гвинтом 46 до одного з вушок. Правий золотник гідророзподілювача 4 з'єднано з екскаваційним важелем 44 подвійної дії за допомогою пальчиків 47 через гнуту тягу 48, що регулюється, а поворотний золотник гідророзподілювача 7 кранового типу з'єднано з боковою вилкою 49 екскаваційного важеля 44 подвійної дії за допомогою пальчиків 50, сережки 51, що має на кінцях взаємно перпендикулярні отвори для пальчиків 50, гнутою тягою 52, що регулюється. Механізм керування фронтальним обладнанням (Фіг. 3) складається з фронтального одинарного важеля 53 та фронтального важеля 54 подвійної дії, змонтованих між двома вушками 55, привареними до металоконструкції 56 підлоги кабіни, за допомогою пальця 57, що зафіксовано гвинтом 58 до одного з вушок. Правий та середній золотники гідророзподілювача 6 з'єднано з фронтальним важелем 54 подвійної дії гнутою тягою 59 та тягою 60, що регулюються, за допомогою пальчиків 61, при цьому гнута тяга 59 в з'єднанні з боковою вилкою фронтального важеля 54 подвійної дії має сережку 62 зі взаємно перпендикулярними отворами для пальчиків 61. Лівий золотник гідророзподілювача 6 з'єднано з фронтальним одинарним важелем 53 за допомогою пальчиків 63 тягою 64, що регулюється. Гідросистема колісного екскаватора функціонує наступним чином. При переміщенні екскаваційного одинарного важеля 27 "на себе" або "від себе" він, обертаючись довкола осі пальця 29, через тягу 31 піднімає або опускає правий золотник гідророзподілювача 5, забезпечуючи подачу робочої рідини до штокової або поршневої порожнини гідроциліндра 12 та виконання дії підйому або опускання стріли екскаваційного обладнання. При переміщенні екскаваційного важеля 28 подвійної дії "на себе" або "від себе", він, обертаючись довкола осі пальця 29, через тягу 31 піднімає або опускає середній золотник гідророзподілювача 5, забезпечуючи подачу робочої рідини до штокової або поршневої порожнини гідроциліндра 13 та виконання дії підвороту або відвороту рукояті екскаваційного обладнання, при цьому лівий золотник залишається нерухомим завдяки синхронному обертанню довкола осі пальчика 32 сережки 35. При переміщенні екскаваційного важеля 28 подвійної дії "вправо" або "вліво", він, обертаючись довкола осі пальця 36, через сережку 35 і тягу 34 піднімає або опускає лівий золотник гідророзподілювача 5, забезпечуючи подачу робочої рідини до штокової або поршневої порожнини гідроциліндра 14 та виконання дії підвороту або відвороту ковша екскаваційного обладнання. 5 Екскаваційний важіль 28 подвійної дії також може забезпечувати і одночасне керування середнім та лівим золотниками гідророзподілювача 5, суміщуючи дії цього важеля. При переміщенні екскаваційного важеля 44 подвійної дії "на себе" або "від себе", він, обертаючись довкола осі пальця 45, через тягу 48 піднімає або опускає правий золотник гідророзподільника 4, забезпечуючи подачу робочої рідини до штокової або поршневої порож 63620 6 нини гідроциліндрів 8 та 9 для виконання дії підйому або опускання опор екскаватора, при цьому золотник гідророзподілювача 7 залишається нерухомим завдяки синхронному обертанню довкола осі пальчика 50 сережки 51. За необхідності горизонтального вирівнювання екскаватора переводом екскаваційного важеля 44 подвійної дії "вправо" або "вліво" забезпечується подача робочої рідини лише для роботи правого або лівого гідроциліндра опор. 7 Комп’ютерна верстка Д. Шеверун 63620 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
