Гвинтовий робочий орган екструдера

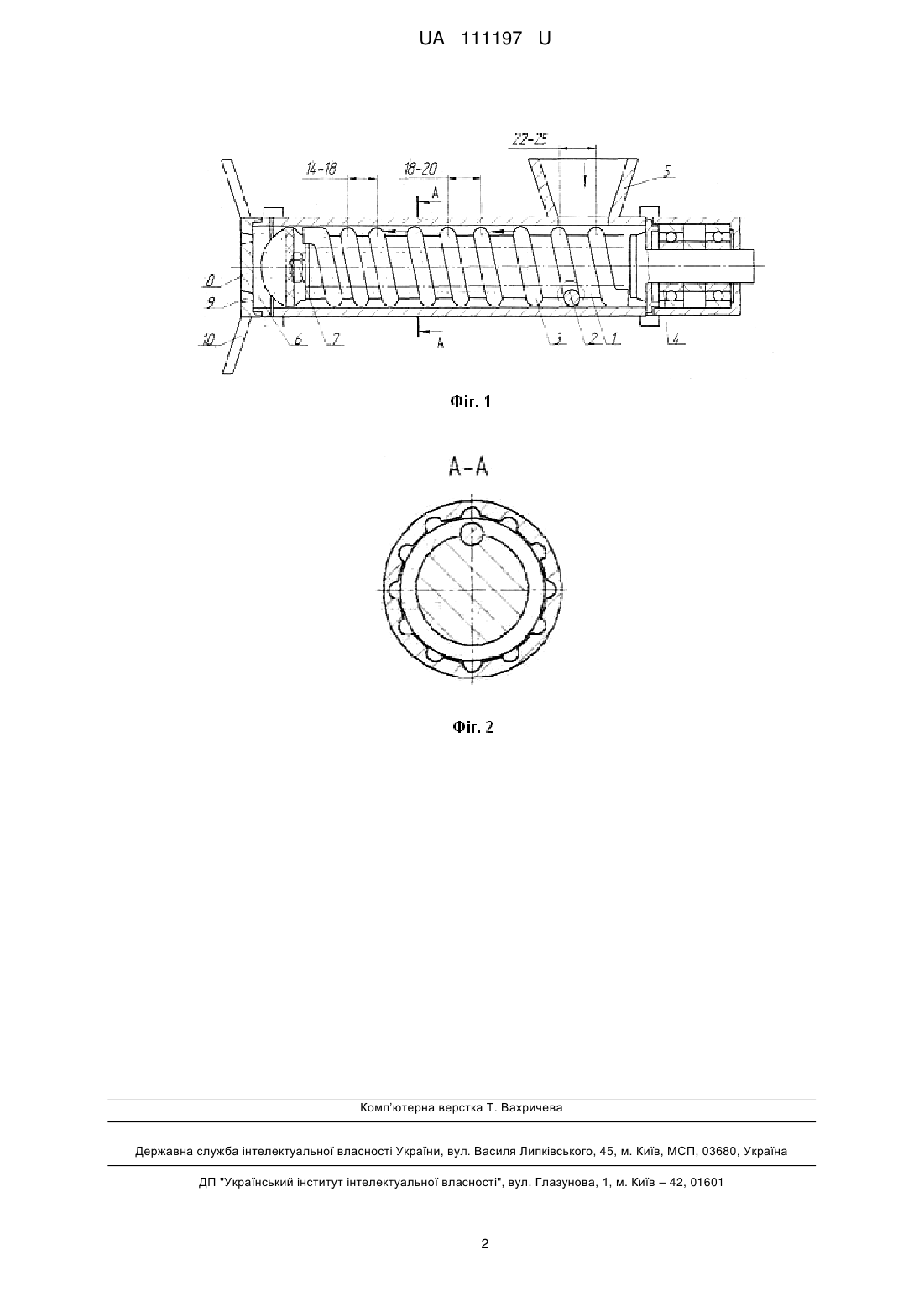

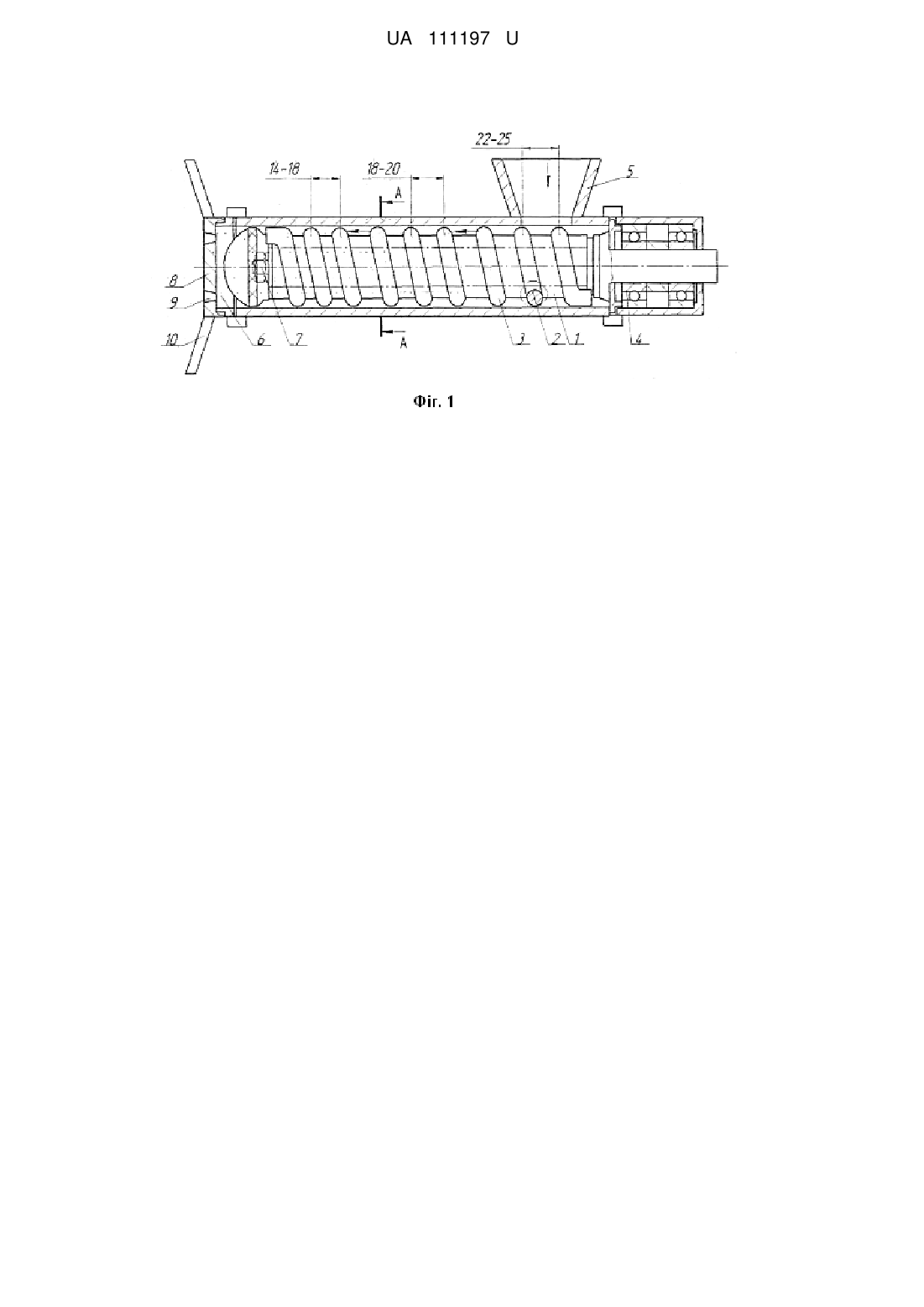

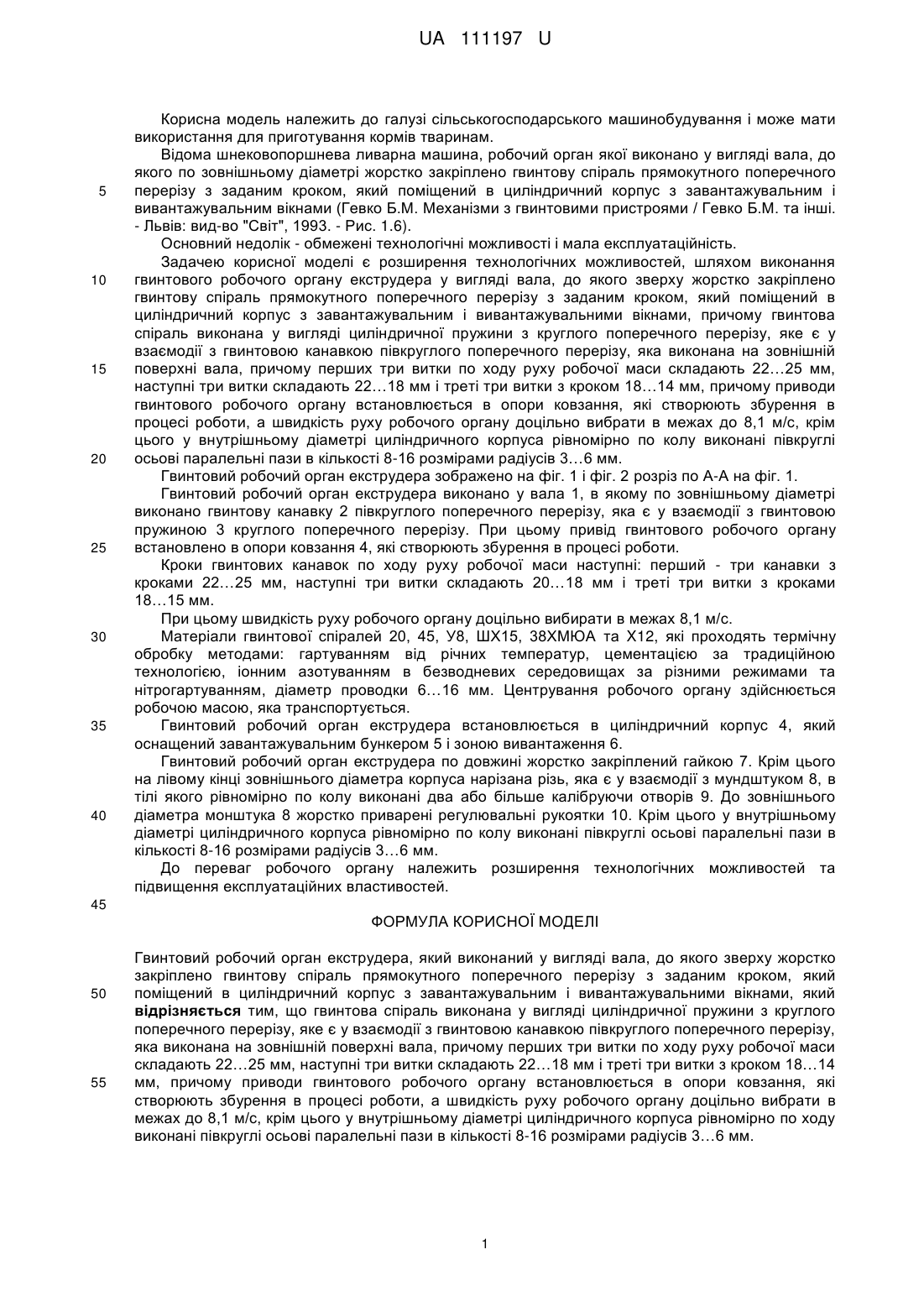

Реферат: Гвинтовий робочий орган екструдера виконаний у вигляді вала, до якого зверху жорстко закріплено гвинтову спіраль прямокутного поперечного січення з заданим кроком, який поміщений в циліндричний корпус з завантажувальним і вивантажувальними вікнами, причому гвинтова спіраль виконана у вигляді циліндричної пружини з круглого, поперечного перерізу, яке є у взаємодії з гвинтовою канавкою, півкруглого поперечного перерізу, яка виконана на зовнішній поверхні вала, причому перших три витки по ходу руху робочої маси складають 22…25 мм, наступні три витки складають 22…18 мм і треті три витки з кроком 18…14 мм, причому приводи гвинтового робочого органу встановлюється в опори ковзання, які створюють збурення в процесі роботи, а швидкість руху робочого органу доцільно вибрати в межах до 8,1 м/с, крім цього у внутрішньому діаметрі циліндричного корпуса рівномірно по ходу виконані півкруглі осьові паралельні пази в кількості 8-16 розмірами радіусів 3…6 мм. UA 111197 U (12) UA 111197 U UA 111197 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування і може мати використання для приготування кормів тваринам. Відома шнековопоршнева ливарна машина, робочий орган якої виконано у вигляді вала, до якого по зовнішньому діаметрі жорстко закріплено гвинтову спіраль прямокутного поперечного перерізу з заданим кроком, який поміщений в циліндричний корпус з завантажувальним і вивантажувальним вікнами (Гевко Б.М. Механізми з гвинтовими пристроями / Гевко Б.М. та інші. - Львів: вид-во "Світ", 1993. - Рис. 1.6). Основний недолік - обмежені технологічні можливості і мала експлуатаційність. Задачею корисної моделі є розширення технологічних можливостей, шляхом виконання гвинтового робочого органу екструдера у вигляді вала, до якого зверху жорстко закріплено гвинтову спіраль прямокутного поперечного перерізу з заданим кроком, який поміщений в циліндричний корпус з завантажувальним і вивантажувальними вікнами, причому гвинтова спіраль виконана у вигляді циліндричної пружини з круглого поперечного перерізу, яке є у взаємодії з гвинтовою канавкою півкруглого поперечного перерізу, яка виконана на зовнішній поверхні вала, причому перших три витки по ходу руху робочої маси складають 22…25 мм, наступні три витки складають 22…18 мм і треті три витки з кроком 18…14 мм, причому приводи гвинтового робочого органу встановлюється в опори ковзання, які створюють збурення в процесі роботи, а швидкість руху робочого органу доцільно вибрати в межах до 8,1 м/с, крім цього у внутрішньому діаметрі циліндричного корпуса рівномірно по колу виконані півкруглі осьові паралельні пази в кількості 8-16 розмірами радіусів 3…6 мм. Гвинтовий робочий орган екструдера зображено на фіг. 1 і фіг. 2 розріз по А-А на фіг. 1. Гвинтовий робочий орган екструдера виконано у вала 1, в якому по зовнішньому діаметрі виконано гвинтову канавку 2 півкруглого поперечного перерізу, яка є у взаємодії з гвинтовою пружиною 3 круглого поперечного перерізу. При цьому привід гвинтового робочого органу встановлено в опори ковзання 4, які створюють збурення в процесі роботи. Кроки гвинтових канавок по ходу руху робочої маси наступні: перший - три канавки з кроками 22…25 мм, наступні три витки складають 20…18 мм і треті три витки з кроками 18…15 мм. При цьому швидкість руху робочого органу доцільно вибирати в межах 8,1 м/с. Матеріали гвинтової спіралей 20, 45, У8, ШХ15, 38ХМЮА та X12, які проходять термічну обробку методами: гартуванням від річних температур, цементацією за традиційною технологією, іонним азотуванням в безводневих середовищах за різними режимами та нітрогартуванням, діаметр проводки 6…16 мм. Центрування робочого органу здійснюється робочою масою, яка транспортується. Гвинтовий робочий орган екструдера встановлюється в циліндричний корпус 4, який оснащений завантажувальним бункером 5 і зоною вивантаження 6. Гвинтовий робочий орган екструдера по довжині жорстко закріплений гайкою 7. Крім цього на лівому кінці зовнішнього діаметра корпуса нарізана різь, яка є у взаємодії з мундштуком 8, в тілі якого рівномірно по колу виконані два або більше калібруючи отворів 9. До зовнішнього діаметра монштука 8 жорстко приварені регулювальні рукоятки 10. Крім цього у внутрішньому діаметрі циліндричного корпуса рівномірно по колу виконані півкруглі осьові паралельні пази в кількості 8-16 розмірами радіусів 3…6 мм. До переваг робочого органу належить розширення технологічних можливостей та підвищення експлуатаційних властивостей. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Гвинтовий робочий орган екструдера, який виконаний у вигляді вала, до якого зверху жорстко закріплено гвинтову спіраль прямокутного поперечного перерізу з заданим кроком, який поміщений в циліндричний корпус з завантажувальним і вивантажувальними вікнами, який відрізняється тим, що гвинтова спіраль виконана у вигляді циліндричної пружини з круглого поперечного перерізу, яке є у взаємодії з гвинтовою канавкою півкруглого поперечного перерізу, яка виконана на зовнішній поверхні вала, причому перших три витки по ходу руху робочої маси складають 22…25 мм, наступні три витки складають 22…18 мм і треті три витки з кроком 18…14 мм, причому приводи гвинтового робочого органу встановлюється в опори ковзання, які створюють збурення в процесі роботи, а швидкість руху робочого органу доцільно вибрати в межах до 8,1 м/с, крім цього у внутрішньому діаметрі циліндричного корпуса рівномірно по ходу виконані півкруглі осьові паралельні пази в кількості 8-16 розмірами радіусів 3…6 мм. 1 UA 111197 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
