Імпульсна головка

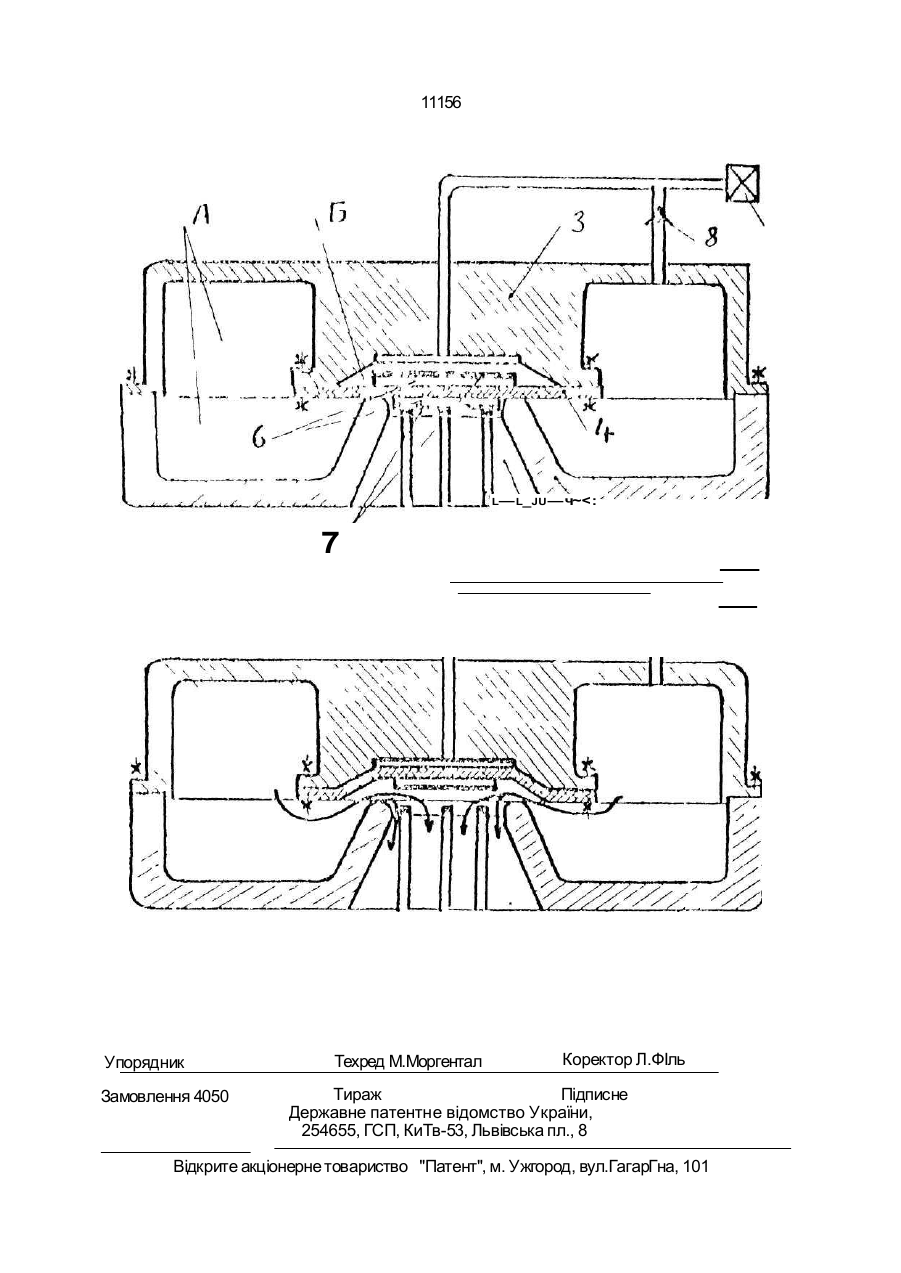

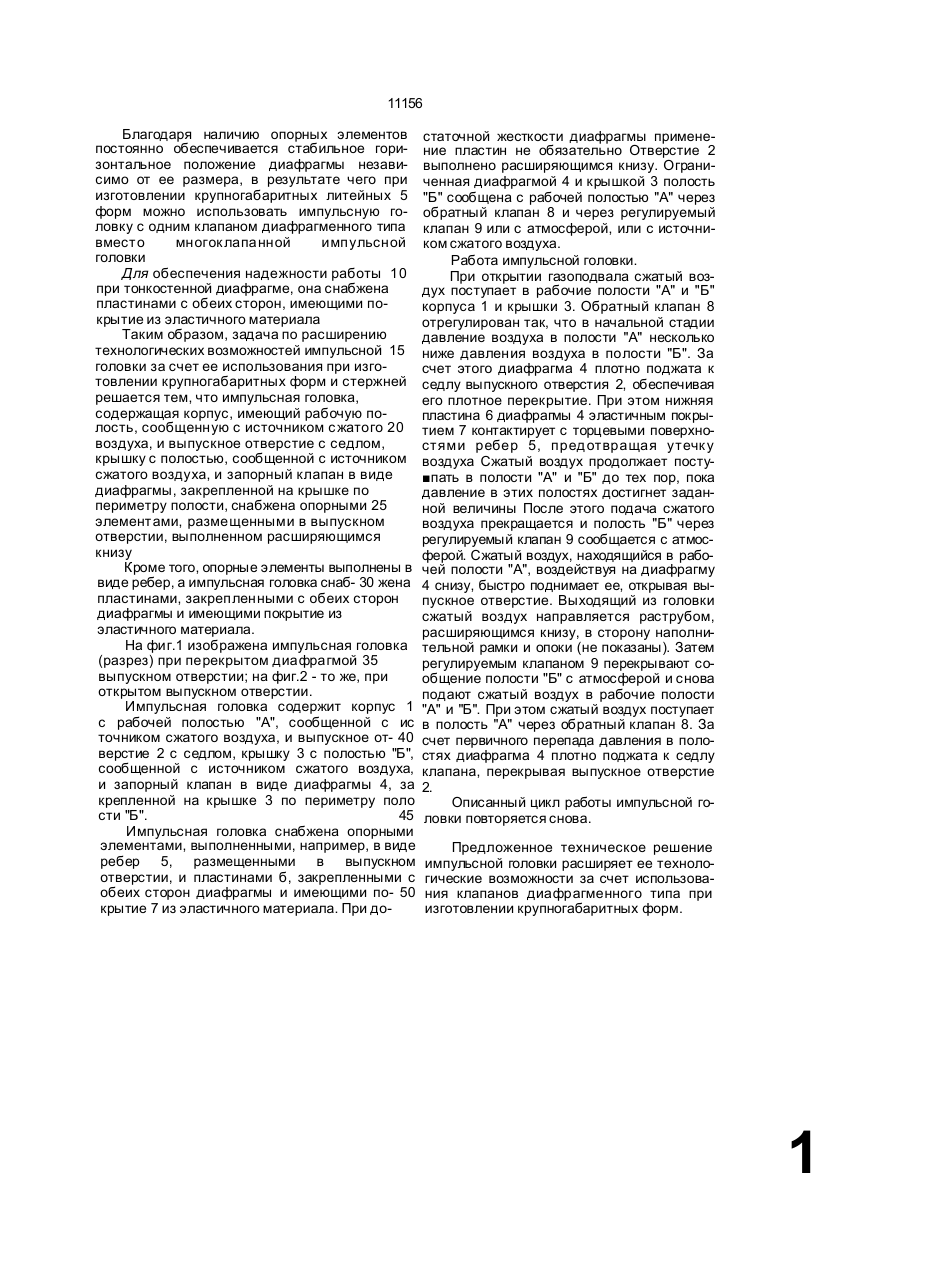

1. Импульсная головка для изготовления форм и стержней, содержащая корпус, име ющий рабочую полость, сообщенную с ис точником с жатого воздуха, и выпускное Изобретение относится к литейному производству, а именно к формовочным машинам для уплотнения смеси с помощью сжатого воздуха. Известна импульсная головка, содержащая корпус, в которой выпускной клапан, имеющий рабочую полость, сообщенную с источником сжатого воздуха, выпускное отверстие с седлом, крышку с полостью, сообщенной с источником сжатого воздуха, и запорный клапан в виде диафрагмы, закрепленной на крышке по периметру полости. Незначительная масса клапана обеспечивает быстродействие его работы, что улучшает качество уплотнения. Однако при изготовлении крупногабаритных форм из-за больших габаритов клапана снижается его надежность, что сужает технологические возможности импульсной головки. отверстие с седлом, крышку с полостью, сообщенной с источником сжатого воздуха, и запорный клапан в вире диафрагмы, закрепленной на крышке по периметру полости, о т л и ч а ю щ а я с я тем, что она снабжена опорными элементами, размещенными в выпускном отверстии, выполненном расширяющимся книзу. 2. Импульсная головка по п.1, о т л и ч аю щ а я с я тем, что опорные элементы выполнены в виде ребер. 3. Импульсная головка по п.1, отл и ч ел о 11156 Благодаря наличию опорных элементов постоянно обеспечивается стабильное горизонтальное положение диафрагмы независимо от ее размера, в результате чего при изготовлении крупногабаритных литейных 5 форм можно использовать импульсную головку с одним клапаном диафрагменного типа вместо многоклапанной импульсной головки Для обеспечения надежности работы 10 при тонкостенной диафрагме, она снабжена пластинами с обеих сторон, имеющими покрытие из эластичного материала Таким образом, задача по расширению технологических возможностей импульсной 15 головки за счет ее использования при изготовлении крупногабаритных форм и стержней решается тем, что импульсная головка, содержащая корпус, имеющий рабочую полость, сообщенную с источником с жатого 20 воздуха, и выпускное отверстие с седлом, крышку с полостью, сообщенной с источником сжатого воздуха, и запорный клапан в виде диафрагмы, закрепленной на крышке по периметру полости, снабжена опорными 25 элементами, размещенными в выпускном отверстии, выполненном расширяющимся книзу Кроме того, опорные элементы выполнены в виде ребер, а импульсная головка снаб- 30 жена пластинами, закрепленными с обеих сторон диафрагмы и имеющими покрытие из эластичного материала. На фиг.1 изображена импульсная головка (разрез) при перекрытом диафрагмой 35 выпускном отверстии; на фиг.2 - то же, при открытом выпускном отверстии. Импульсная головка содержит корпус 1 с рабочей полостью "А", сообщенной с ис точником сжатого воздуха, и выпускное от- 40 верстие 2 с седлом, крышку 3 с полостью "Б", сообщенной с источником сжатого воздуха, и запорный клапан в виде диафрагмы 4, за крепленной на крышке 3 по периметру поло сти "Б". 45 Импульсная головка снабжена опорными элементами, выполненными, например, в виде ребер 5, размещенными в выпускном отверстии, и пластинами б, закрепленными с обеих сторон диафрагмы и имеющими по- 50 крытие 7 из эластичного материала. При до статочной жесткости диафрагмы применение пластин не обязательно Отверстие 2 выполнено расширяющимся книзу. Ограниченная диафрагмой 4 и крышкой 3 полость "Б" сообщена с рабочей полостью "А" через обратный клапан 8 и через регулируемый клапан 9 или с атмосферой, или с источником сжатого воздуха. Работа импульсной головки. При открытии газоподвала сжатый воздух поступает в рабочие полости "А" и "Б" корпуса 1 и крышки 3. Обратный клапан 8 отрегулирован так, что в начальной стадии давление воздуха в полости "А" несколько ниже давления воздуха в полости "Б". За счет этого диафрагма 4 плотно поджата к седлу выпускного отверстия 2, обеспечивая его плотное перекрытие. При этом нижняя пластина 6 диафрагмы 4 эластичным покрытием 7 контактирует с торцевыми поверхностями ребер 5, предотвращая утечку воздуха Сжатый воздух продолжает посту пать в полости "А" и "Б" до тех пор, пока давление в этих полостях достигнет заданной величины После этого подача сжатого воздуха прекращается и полость "Б" через регулируемый клапан 9 сообщается с атмосферой. Сжатый воздух, находящийся в рабочей полости "А", воздействуя на диафрагму 4 снизу, быстро поднимает ее, открывая выпускное отверстие. Выходящий из головки сжатый воздух направляется раструбом, расширяющимся книзу, в сторону наполнительной рамки и опоки (не показаны). Затем регулируемым клапаном 9 перекрывают сообщение полости "Б" с атмосферой и снова подают сжатый воздух в рабочие полости "А" и "Б". При этом сжатый воздух поступает в полость "А" через обратный клапан 8. За счет первичного перепада давления в полостях диафрагма 4 плотно поджата к седлу клапана, перекрывая выпускное отверстие 2. Описанный цикл работы импульсной головки повторяется снова. Предложенное техническое решение импульсной головки расширяет ее технологические возможности за счет использования клапанов диафрагменного типа при изготовлении крупногабаритных форм. 1 11156 L— L_JU —ч~
