Імпульсна головка

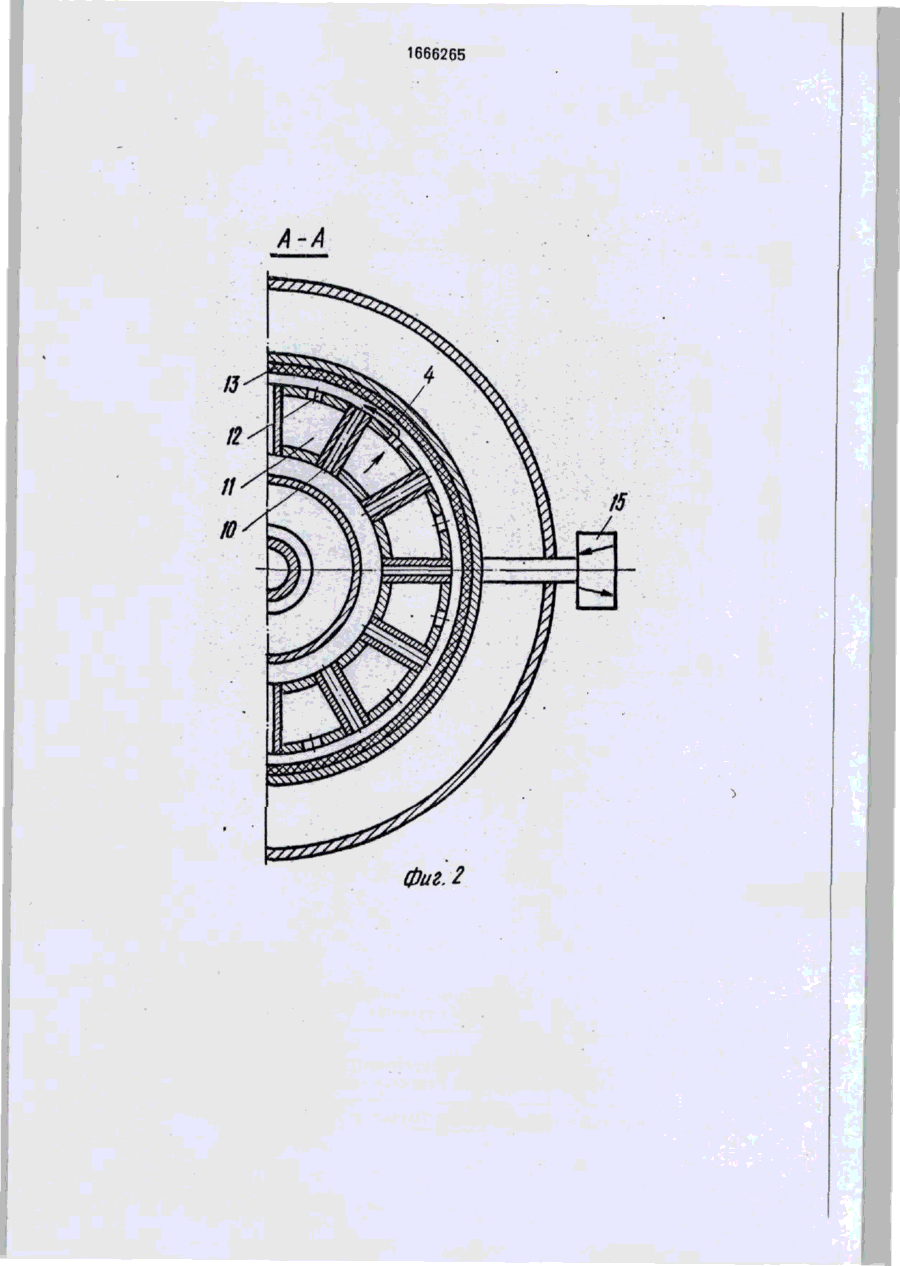

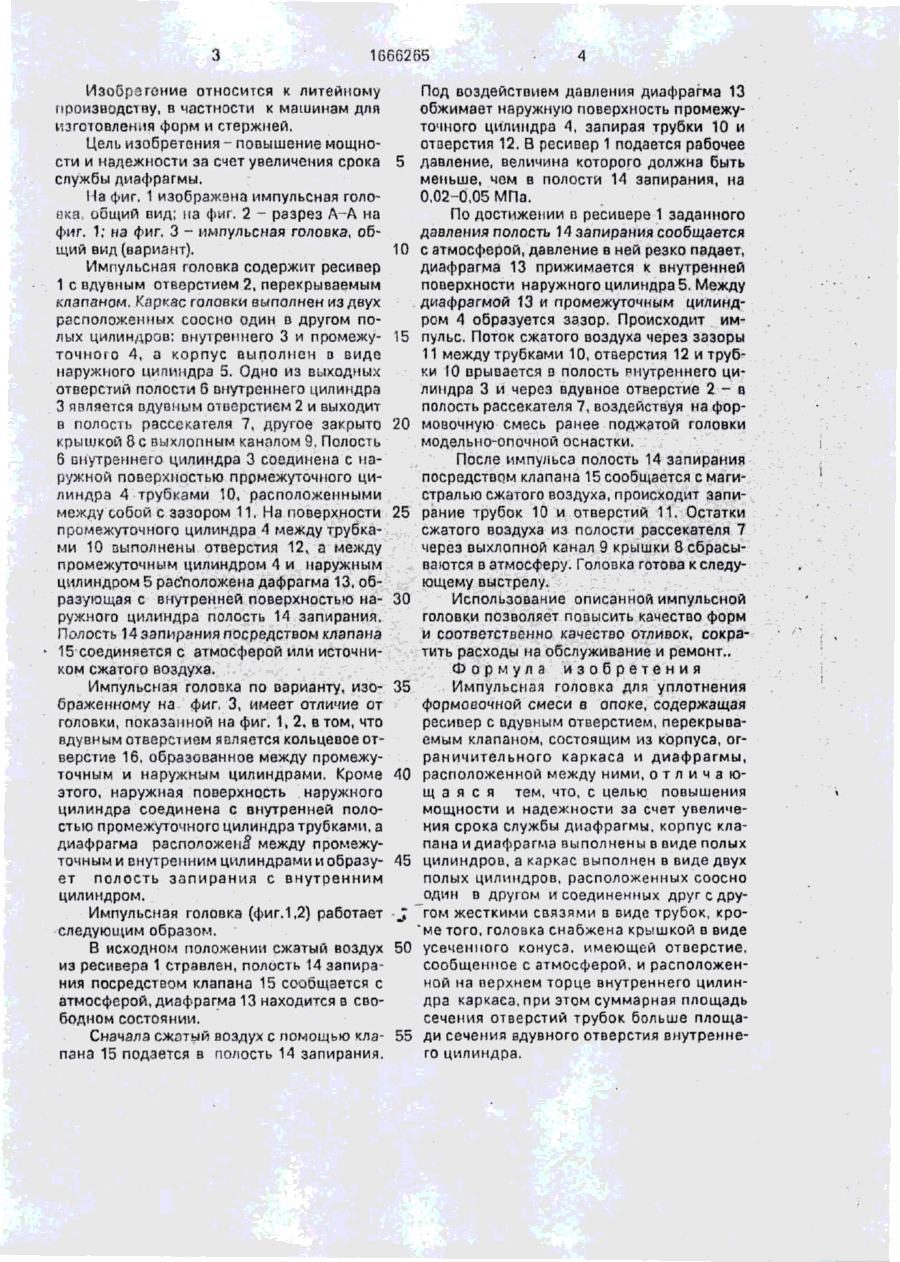

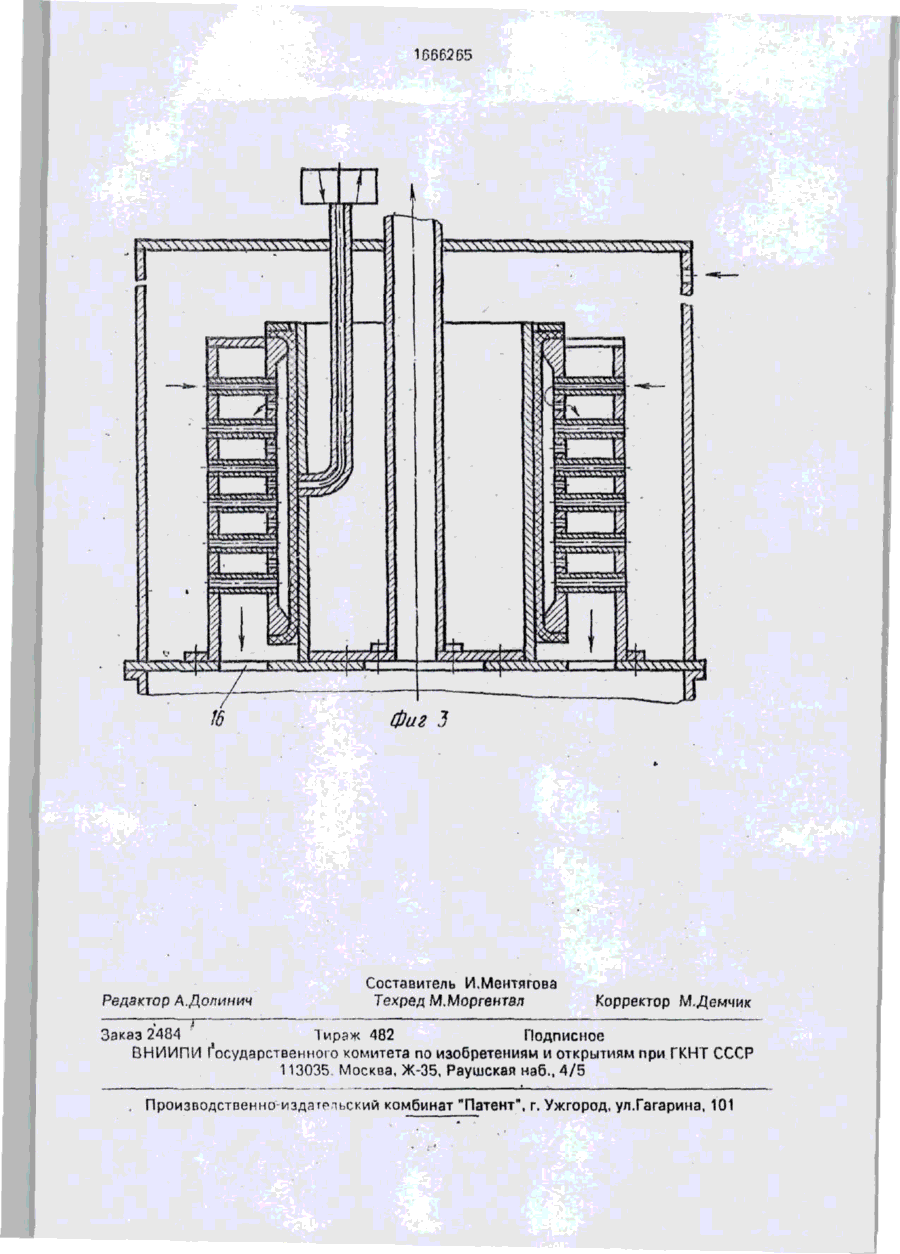

Изобретение относится к литейному производству, в частности к машинам для изготовления форм и стержней. Цель изобретения - повышение мощности и надежности за счет увеличения срока службы диафрагмы', Импульсная головка содержит ресивер! с вдувным отверстием 2, перек рываемым клапаном. Каркас головки выполнен из двух соосно расположенных один в другом полых цилиндров: внутреннего 3 и промежуточного 4, а корпус - в виде наружного цилиндра 5. Одно из выходных отверстий полости 6 внутреннего цилиндра 3 является вдувным отверстием 2 и выходит в полость рассекателя 7, другое закрыто крышкой 8 с выхлопным каналом 9. Полость 6 цилиндра 3 соединена с наружной поверхностью цилиндра 4 трубками 10, расположенными между собой с зазором. Между промежуточным цилиндром 4 и наружным цилиндром 5 расположена диафрагма 13, образующая с внутренней поверхностью наружного цилиндра полость 14 запирания. Полость 14 посредством клапана соединяется с атмосферой или источником сжатого воздуха. 3 ил. 9 т С о о о ю о ел 1666265 Изобретение относится к литейному производству, в частности к машинам для изготовления форм и стержней. Цель изобретения - повышение мощности и надежности за счет увеличения срока службы диафрагмы. На фиг. 1 изображена импульсная голойка. общий вид; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - импульсная головка, общий вид (вариант). Импульсная головка содержит ресивер 1 с вдувным отверстием 2, перекрываемым клапаном. Каркас головки выполнен из двух расположенных соосно один в другом полых цилиндров: внутреннего 3 и промежуточного 4, а корпус выполнен в виде наружного ципимдра 5. Одно из выходных отверстий полости б внутреннею цилиндра 3 является вдувным отверстием 2 и выходит в полость рассекателя 7, другое закрыто крышкой 8 с выхлопным каналом 9. Полость 6 внутреннего цилиндра 3 соединена с наружной поверхностью промежуточного цилиндра 4 трубками 10, расположенными между собой с зазором 11. На поверхности промежуточного цилиндра 4 между трубками 10 выполнены отверстия 12, а между промежуточным цилиндрам 4 и наружным цилиндром 5 расположена дафрагма 13, образующая с внутренней поверхностью наружного цилиндра полость 14 запирания. Полость 14 запирания посредством клапана 15 соединяется с атмосферой или источником сжатого воздуха. Под воздействием давления диафрагма 13 обжимает наружную поверхность промежуточного цилиндра 4, запирая трубки 10 и отверстия 12. В ресивер 1 подается рабочее 5 давление, величина которого должна быть меньше, чем в полости 14 запирания, на 0,02-0,05 МПа. По достижении в ресивере 1 заданного давления полость 14 запирания сообщается 10 с атмосферой, давление в ней резко падает, диафрагма 13 прижимается к внутренней поверхности наружного цилиндра 5. Между диафрагмой 13 и промежуточным цилиндром 4 образуется зазор. Происходит им15 пульс. Поток сжатого воздуха через зазоры 11 между трубками 10, отверстия 12 и трубки 10 врывается в полость рнутреннего цилиндра 3 и через вдувное отверстие 2 - в полость рассекателя 7, воздействуя на фор20 мовочиую смесь ранее поджатой головки модельно-опочной оснастки. После импульса полость 14 запирания посредством клапана 15 сообщается с магистралью сжатого воздуха, происходит запи25 рание трубок 10 и отверстий 11. Остатки сжатого воздуха из полости рассекателя 7 через выхлопной канал 9 крышки 8 сбрасываются в атмосферу. Головка готова к следующему выстрелу. 30 Использование описанной импульсной головки позволяет повысить качество форм и соответственно качество отливок, сократить расходы на обслуживание и ремонт.. Формула изобретения 35 Импульсная головка для уплотнения Импульсная голозка по варианту, изоформовочной смеси в опоке, содержащая браженному на фиг. 3, имеет отличие от ресивер с вдувным отверстием, перекрываголовки, показанной на фиг. 1, 2. в том, что емым клапаном, состоящим из корпуса, огпдувным отверст ием является кольцевое отраничительного каркаса и диафрагмы, верстие 16, образованное между промежуточным и наружным цилиндрами. Кроме 40 расположенной между ними, о т л и ч а ю этого, наружная поверхность наружного щаяся тем, что, с целью повышения цилиндра соединена с внутренней поломощности и надежности за счет увеличестью промежуточного цилиндра трубками, а ния срока службы диафрагмы, корпус кладиафрагма расположен^ между промежупана и диафрагма выполнены в виде полых точным и внутренним цилиндрами и образу- 45 цилиндров, а каркас выполнен в виде двух ет полость запирания с внутренним полых цилиндров, расположенных соосно цилиндром. один в другом и соединенных друг с друИмпульсная головка (фиг.1,2) работает J гом жесткими связями в виде трубок, кро"ме того, голонка снабжена крышкой в виде следующим образом. В исходном положении сжатый воздух 50 усеченного конуса, имеющей отверстие, сообщенное с атмосферой, и расположениз ресивера 1 стравлен, полость 14 запираной на верхнем торце внутреннего цилинния посредством клапана 15 сообщается с дра каркаса, при этом суммарная площадь атмосферой, диафрагма 13 находится в свосечения отверстий трубок больше площабодном состоянии. Сначала сжптый воздух с помощью кла- 55 ди сечения вдувного отверстия внутреннего цилиндра. пана 15 подается в полость 14 запирания. 1666265 A-A /5 фиг. 2 1666265 фаз 3 Составитель И.Ментягова Редактор А.Долинич Техред М.Моргемтал Корректор М.Демчик . ___ Заказ 2484 Тираж 482 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб.,4/5 Производственноиздагртьский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
