Робочий орган культиватора для поверхневого обробітку ґрунту

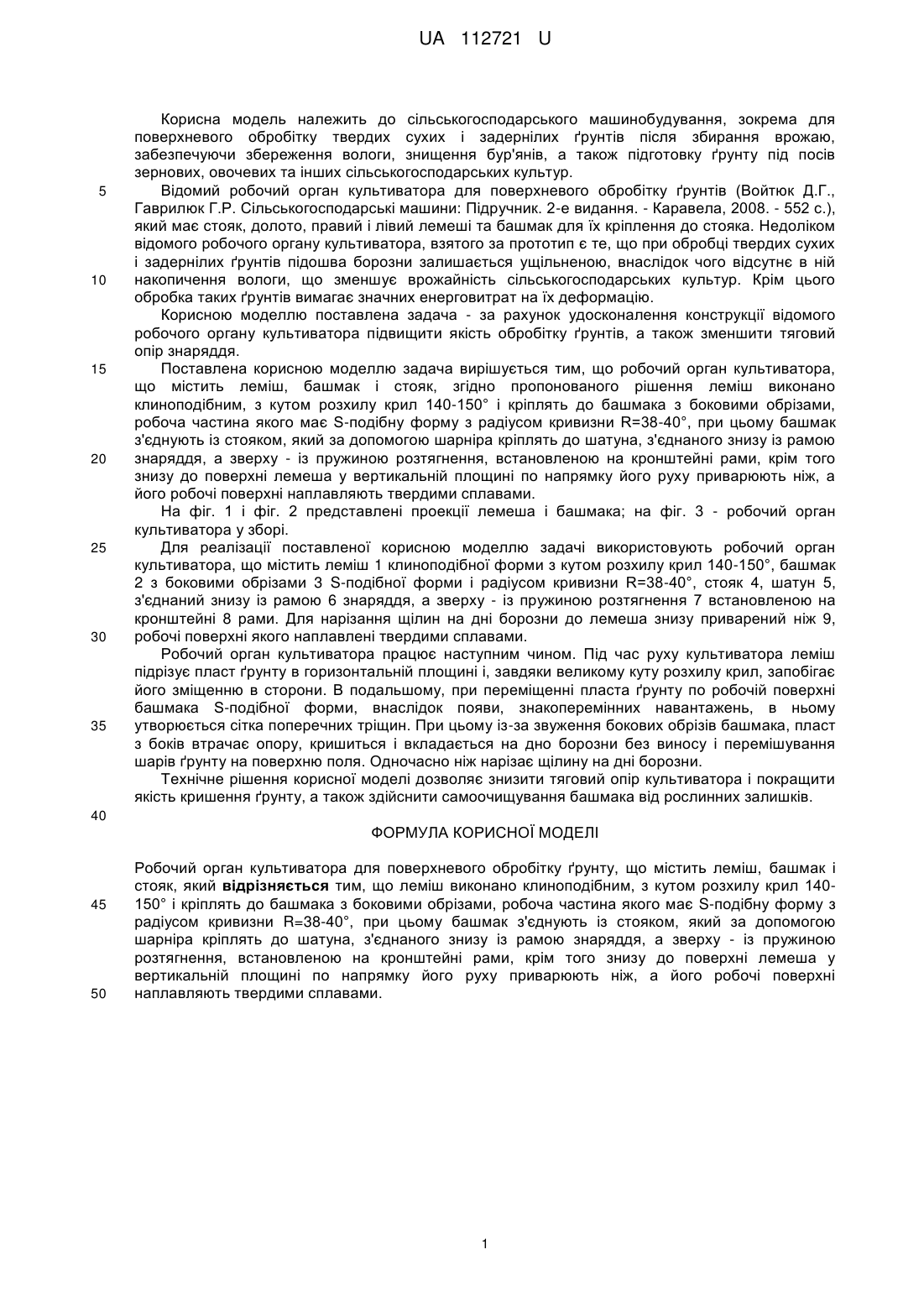

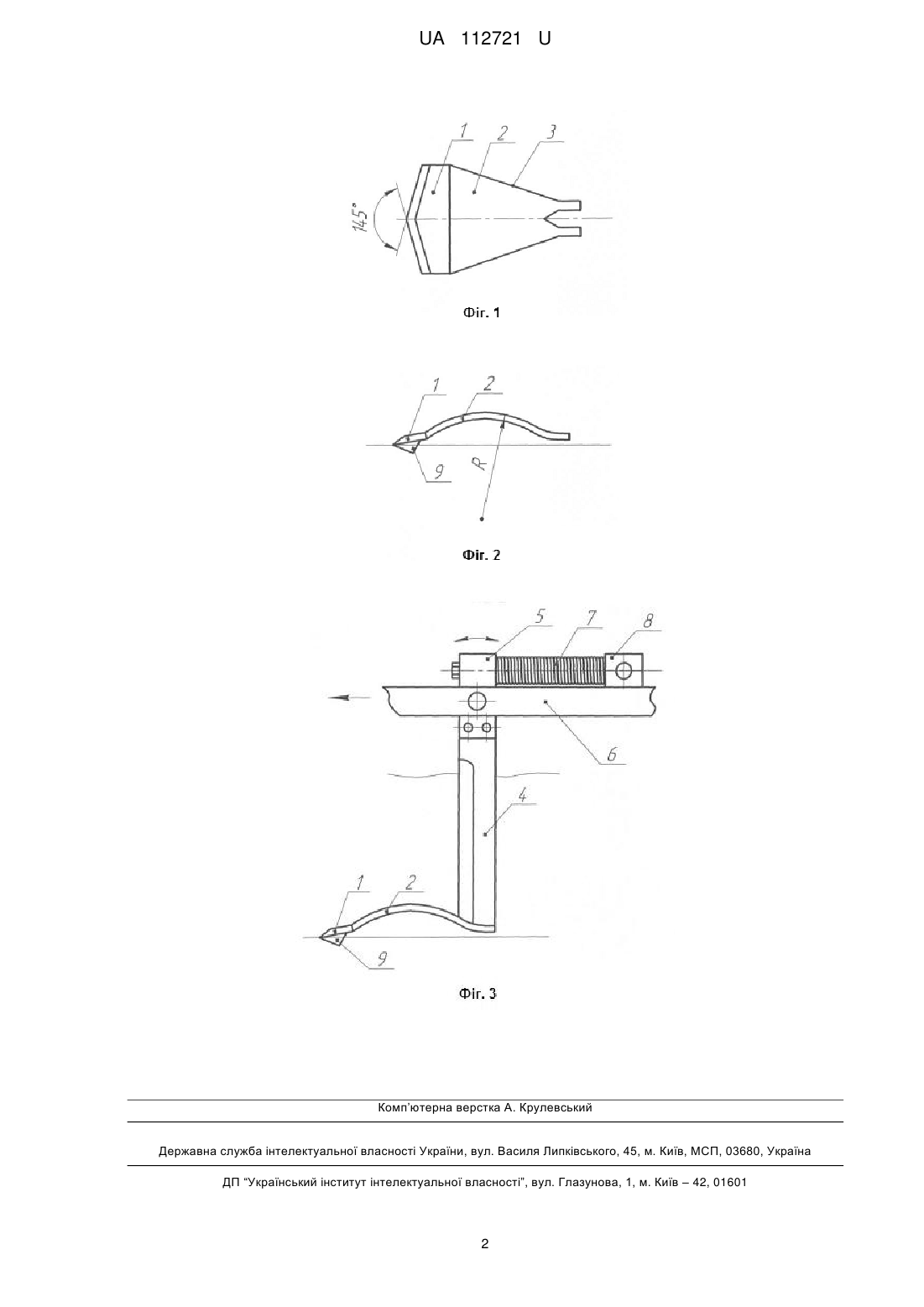

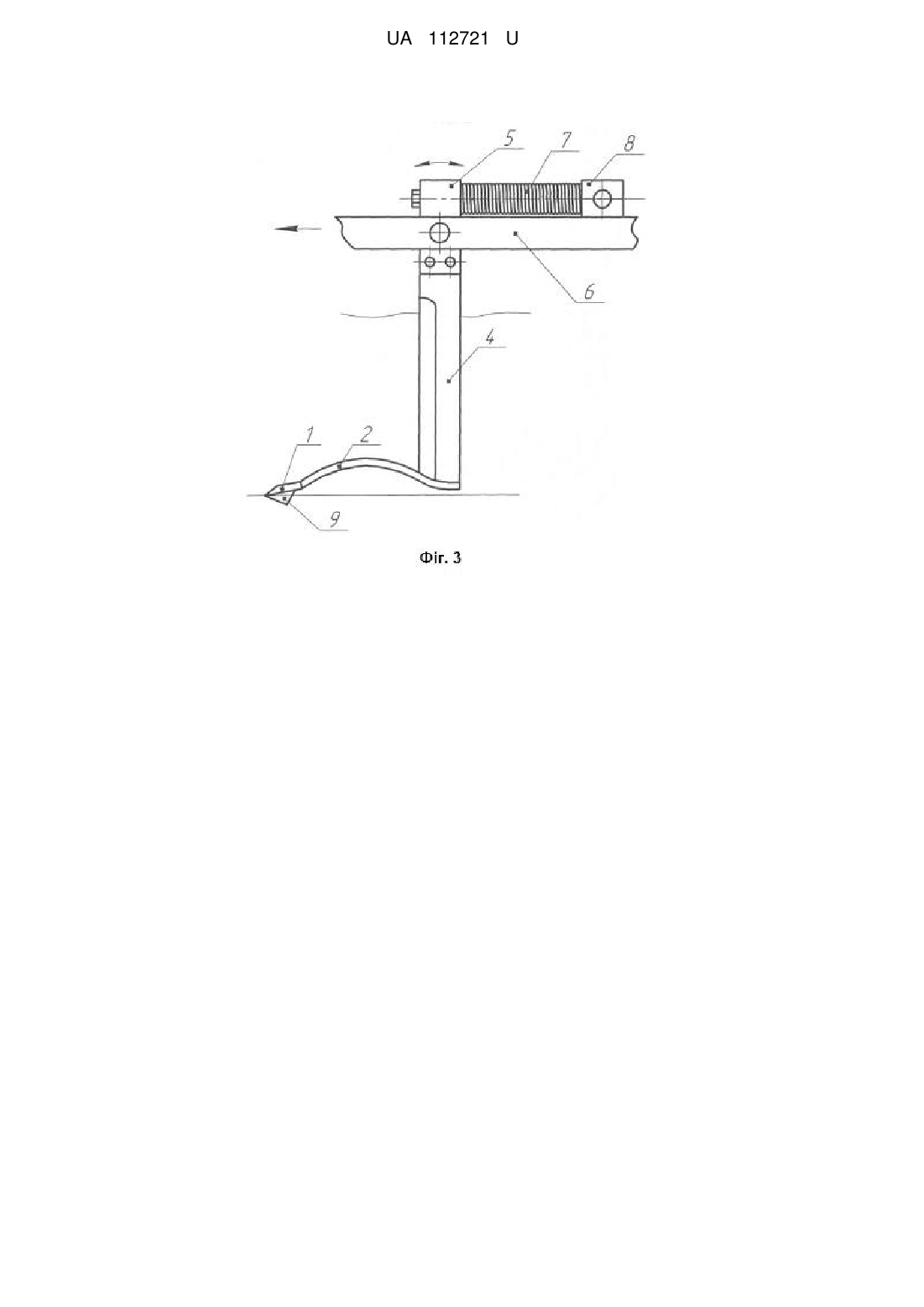

Реферат: Робочий орган культиватора для поверхневого обробітку ґрунту містить леміш, башмак і стояк. Леміш виконано клиноподібним, з кутом розхилу крил 140-150° і кріплять до башмака з боковими обрізами, робоча частина якого має S-подібну форму з радіусом кривизни R=38-40°, при цьому башмак з'єднують із стояком, який за допомогою шарніра кріплять до шатуна, з'єднаного знизу із рамою знаряддя, а зверху - із пружиною розтягнення, встановленою на кронштейні рами, крім того знизу до поверхні лемеша у вертикальній площині по напрямку його руху приварюють ніж, а його робочі поверхні наплавляють твердими сплавами. UA 112721 U (12) UA 112721 U UA 112721 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування, зокрема для поверхневого обробітку твердих сухих і задернілих ґрунтів після збирання врожаю, забезпечуючи збереження вологи, знищення бур'янів, а також підготовку ґрунту під посів зернових, овочевих та інших сільськогосподарських культур. Відомий робочий орган культиватора для поверхневого обробітку ґрунтів (Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підручник. 2-е видання. - Каравела, 2008. - 552 с.), який має стояк, долото, правий і лівий лемеші та башмак для їх кріплення до стояка. Недоліком відомого робочого органу культиватора, взятого за прототип є те, що при обробці твердих сухих і задернілих ґрунтів підошва борозни залишається ущільненою, внаслідок чого відсутнє в ній накопичення вологи, що зменшує врожайність сільськогосподарських культур. Крім цього обробка таких ґрунтів вимагає значних енерговитрат на їх деформацію. Корисною моделлю поставлена задача - за рахунок удосконалення конструкції відомого робочого органу культиватора підвищити якість обробітку ґрунтів, а також зменшити тяговий опір знаряддя. Поставлена корисною моделлю задача вирішується тим, що робочий орган культиватора, що містить леміш, башмак і стояк, згідно пропонованого рішення леміш виконано клиноподібним, з кутом розхилу крил 140-150° і кріплять до башмака з боковими обрізами, робоча частина якого має S-подібну форму з радіусом кривизни R=38-40°, при цьому башмак з'єднують із стояком, який за допомогою шарніра кріплять до шатуна, з'єднаного знизу із рамою знаряддя, а зверху - із пружиною розтягнення, встановленою на кронштейні рами, крім того знизу до поверхні лемеша у вертикальній площині по напрямку його руху приварюють ніж, а його робочі поверхні наплавляють твердими сплавами. На фіг. 1 і фіг. 2 представлені проекції лемеша і башмака; на фіг. 3 - робочий орган культиватора у зборі. Для реалізації поставленої корисною моделлю задачі використовують робочий орган культиватора, що містить леміш 1 клиноподібної форми з кутом розхилу крил 140-150°, башмак 2 з боковими обрізами 3 S-подібної форми і радіусом кривизни R=38-40°, стояк 4, шатун 5, з'єднаний знизу із рамою 6 знаряддя, а зверху - із пружиною розтягнення 7 встановленою на кронштейні 8 рами. Для нарізання щілин на дні борозни до лемеша знизу приварений ніж 9, робочі поверхні якого наплавлені твердими сплавами. Робочий орган культиватора працює наступним чином. Під час руху культиватора леміш підрізує пласт ґрунту в горизонтальній площині і, завдяки великому куту розхилу крил, запобігає його зміщенню в сторони. В подальшому, при переміщенні пласта ґрунту по робочій поверхні башмака S-подібної форми, внаслідок появи, знакоперемінних навантажень, в ньому утворюється сітка поперечних тріщин. При цьому із-за звуження бокових обрізів башмака, пласт з боків втрачає опору, кришиться і вкладається на дно борозни без виносу і перемішування шарів ґрунту на поверхню поля. Одночасно ніж нарізає щілину на дні борозни. Технічне рішення корисної моделі дозволяє знизити тяговий опір культиватора і покращити якість кришення ґрунту, а також здійснити самоочищування башмака від рослинних залишків. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Робочий орган культиватора для поверхневого обробітку ґрунту, що містить леміш, башмак і стояк, який відрізняється тим, що леміш виконано клиноподібним, з кутом розхилу крил 140150° і кріплять до башмака з боковими обрізами, робоча частина якого має S-подібну форму з радіусом кривизни R=38-40°, при цьому башмак з'єднують із стояком, який за допомогою шарніра кріплять до шатуна, з'єднаного знизу із рамою знаряддя, а зверху - із пружиною розтягнення, встановленою на кронштейні рами, крім того знизу до поверхні лемеша у вертикальній площині по напрямку його руху приварюють ніж, а його робочі поверхні наплавляють твердими сплавами. 1 UA 112721 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
