Глибокорозпушувач ґрунту

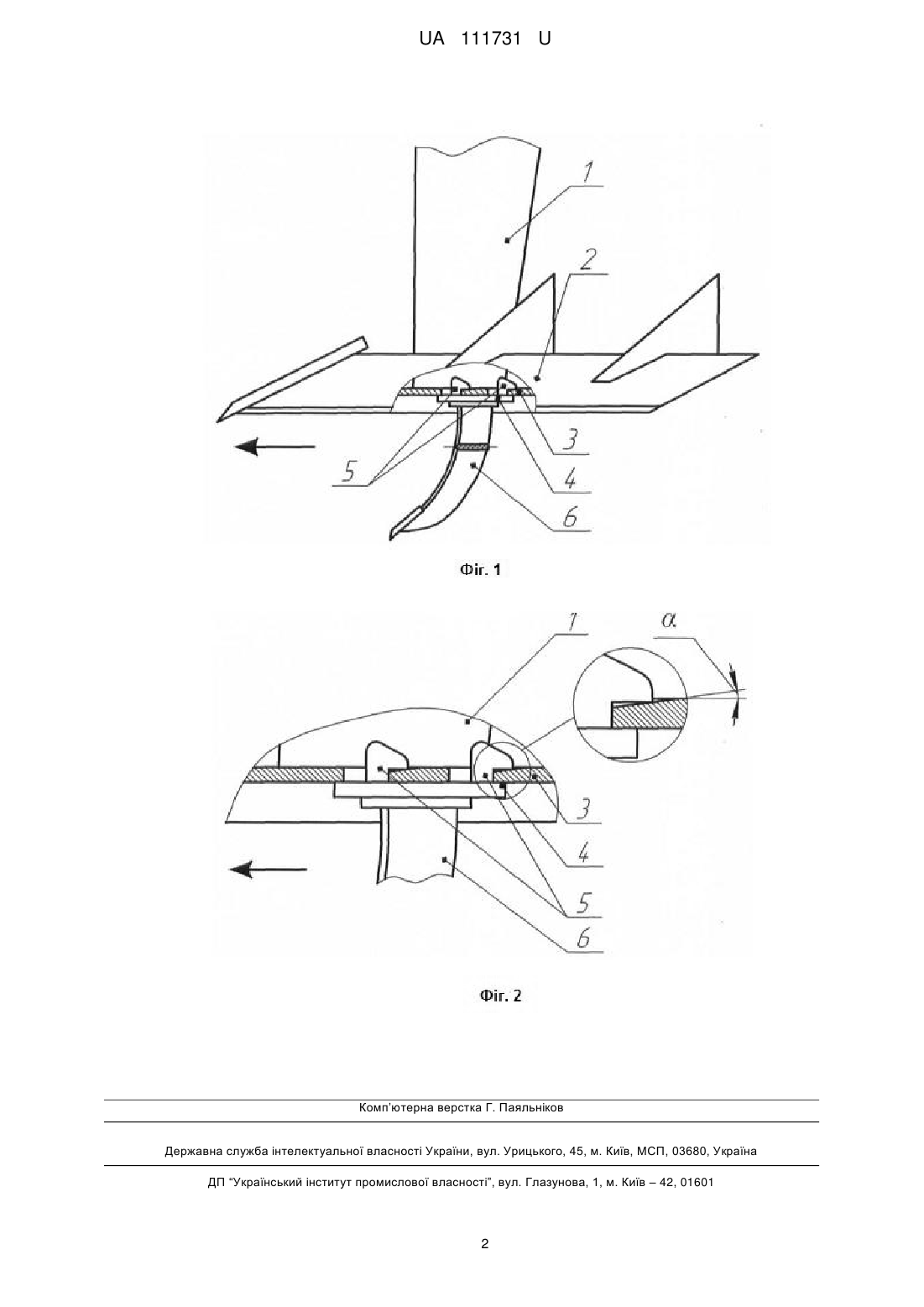

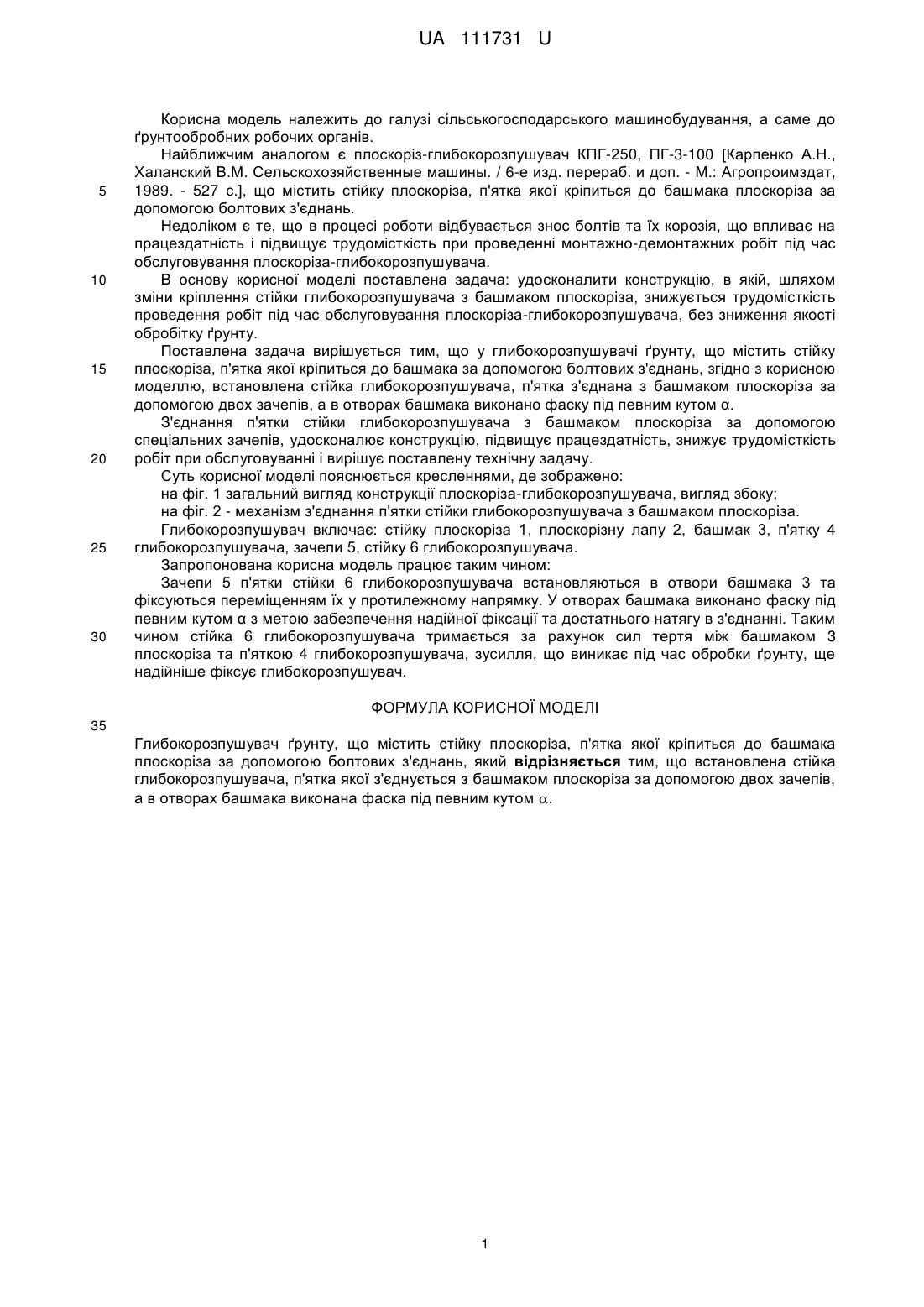

Реферат: Глибокорозпушувач ґрунту містить стійку плоскоріза, п'ятка якої кріпиться до башмака плоскоріза за допомогою болтових з'єднань. Встановлена стійка глибокорозпушувача, п'ятка якої з'єднується з башмаком плоскоріза за допомогою двох зачепів, а в отворах башмака виконана фаска під певним кутом . UA 111731 U (12) UA 111731 U UA 111731 U 5 10 15 20 25 30 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до ґрунтообробних робочих органів. Найближчим аналогом є плоскоріз-глибокорозпушувач КПГ-250, ПГ-3-100 [Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. / 6-е изд. перераб. и доп. - М.: Агропроимздат, 1989. - 527 с.], що містить стійку плоскоріза, п'ятка якої кріпиться до башмака плоскоріза за допомогою болтових з'єднань. Недоліком є те, що в процесі роботи відбувається знос болтів та їх корозія, що впливає на працездатність і підвищує трудомісткість при проведенні монтажно-демонтажних робіт під час обслуговування плоскоріза-глибокорозпушувача. В основу корисної моделі поставлена задача: удосконалити конструкцію, в якій, шляхом зміни кріплення стійки глибокорозпушувача з башмаком плоскоріза, знижується трудомісткість проведення робіт під час обслуговування плоскоріза-глибокорозпушувача, без зниження якості обробітку ґрунту. Поставлена задача вирішується тим, що у глибокорозпушувачі ґрунту, що містить стійку плоскоріза, п'ятка якої кріпиться до башмака за допомогою болтових з'єднань, згідно з корисною моделлю, встановлена стійка глибокорозпушувача, п'ятка з'єднана з башмаком плоскоріза за допомогою двох зачепів, а в отворах башмака виконано фаску під певним кутом α. З'єднання п'ятки стійки глибокорозпушувача з башмаком плоскоріза за допомогою спеціальних зачепів, удосконалює конструкцію, підвищує працездатність, знижує трудомісткість робіт при обслуговуванні і вирішує поставлену технічну задачу. Суть корисної моделі пояснюється кресленнями, де зображено: на фіг. 1 загальний вигляд конструкції плоскоріза-глибокорозпушувача, вигляд збоку; на фіг. 2 - механізм з'єднання п'ятки стійки глибокорозпушувача з башмаком плоскоріза. Глибокорозпушувач включає: стійку плоскоріза 1, плоскорізну лапу 2, башмак 3, п'ятку 4 глибокорозпушувача, зачепи 5, стійку 6 глибокорозпушувача. Запропонована корисна модель працює таким чином: Зачепи 5 п'ятки стійки 6 глибокорозпушувача встановляються в отвори башмака 3 та фіксуються переміщенням їх у протилежному напрямку. У отворах башмака виконано фаску під певним кутом α з метою забезпечення надійної фіксації та достатнього натягу в з'єднанні. Таким чином стійка 6 глибокорозпушувача тримається за рахунок сил тертя між башмаком 3 плоскоріза та п'яткою 4 глибокорозпушувача, зусилля, що виникає під час обробки ґрунту, ще надійніше фіксує глибокорозпушувач. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Глибокорозпушувач ґрунту, що містить стійку плоскоріза, п'ятка якої кріпиться до башмака плоскоріза за допомогою болтових з'єднань, який відрізняється тим, що встановлена стійка глибокорозпушувача, п'ятка якої з'єднується з башмаком плоскоріза за допомогою двох зачепів, а в отворах башмака виконана фаска під певним кутом . 1 UA 111731 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
