Мальтійський механізм з корекцією руху вхідної ланки

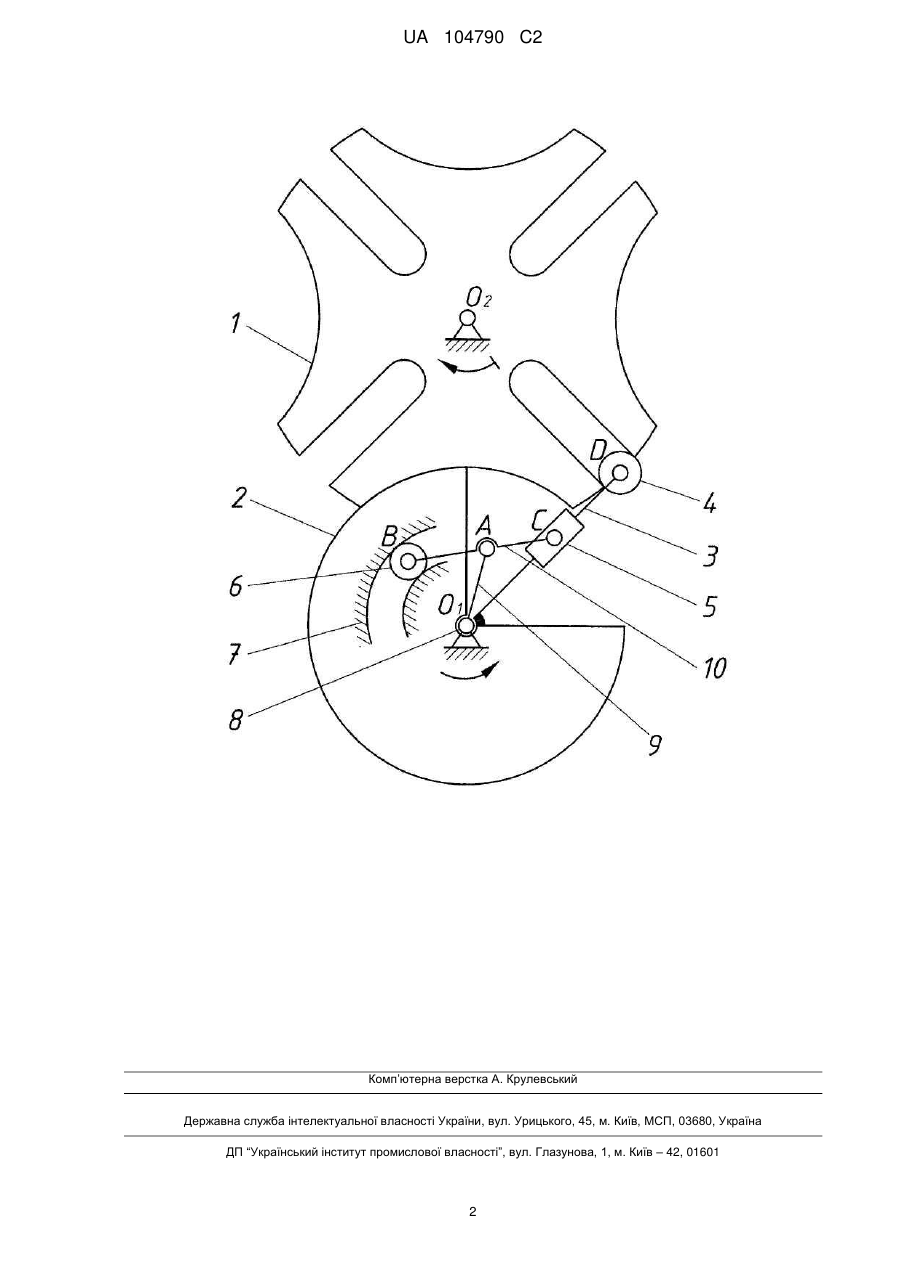

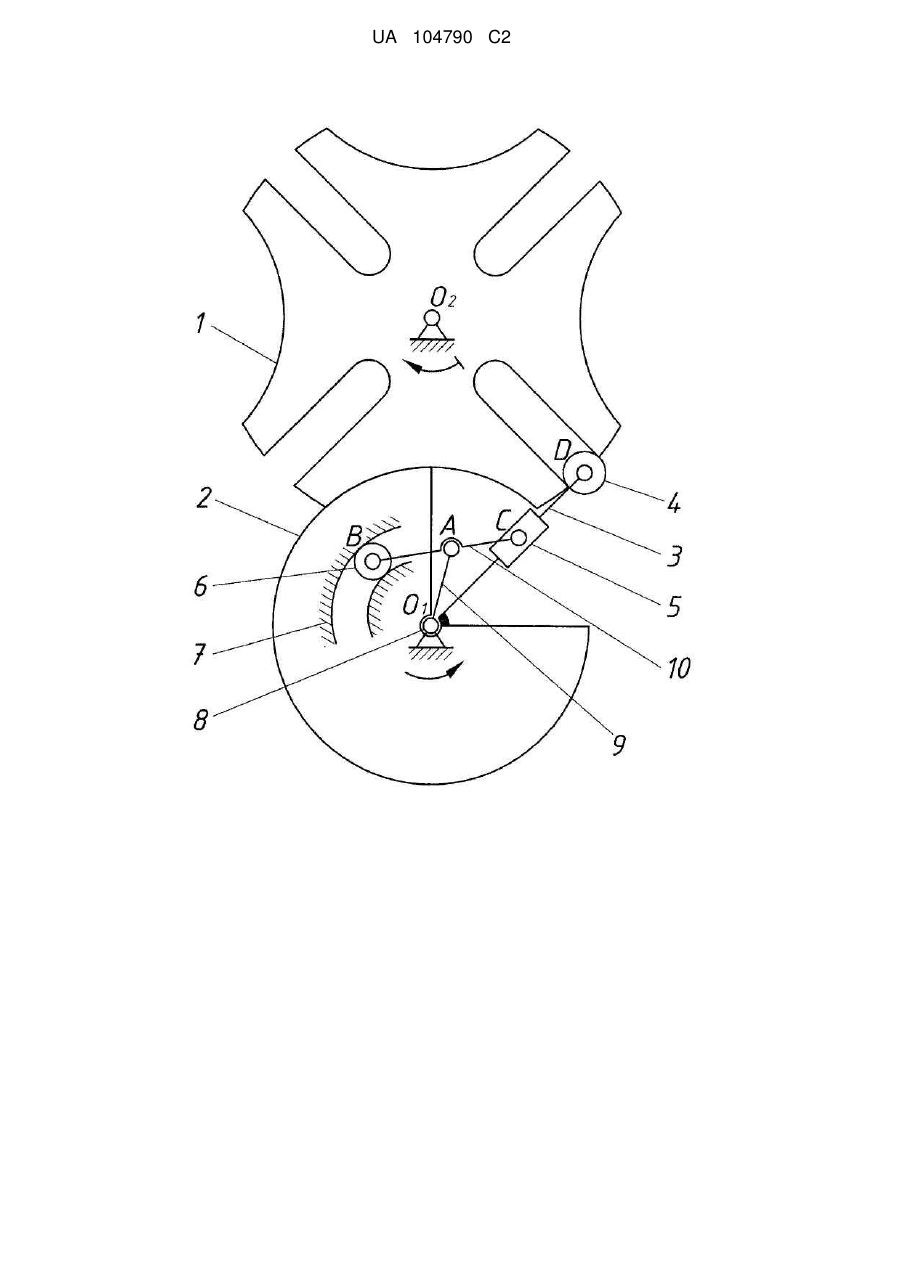

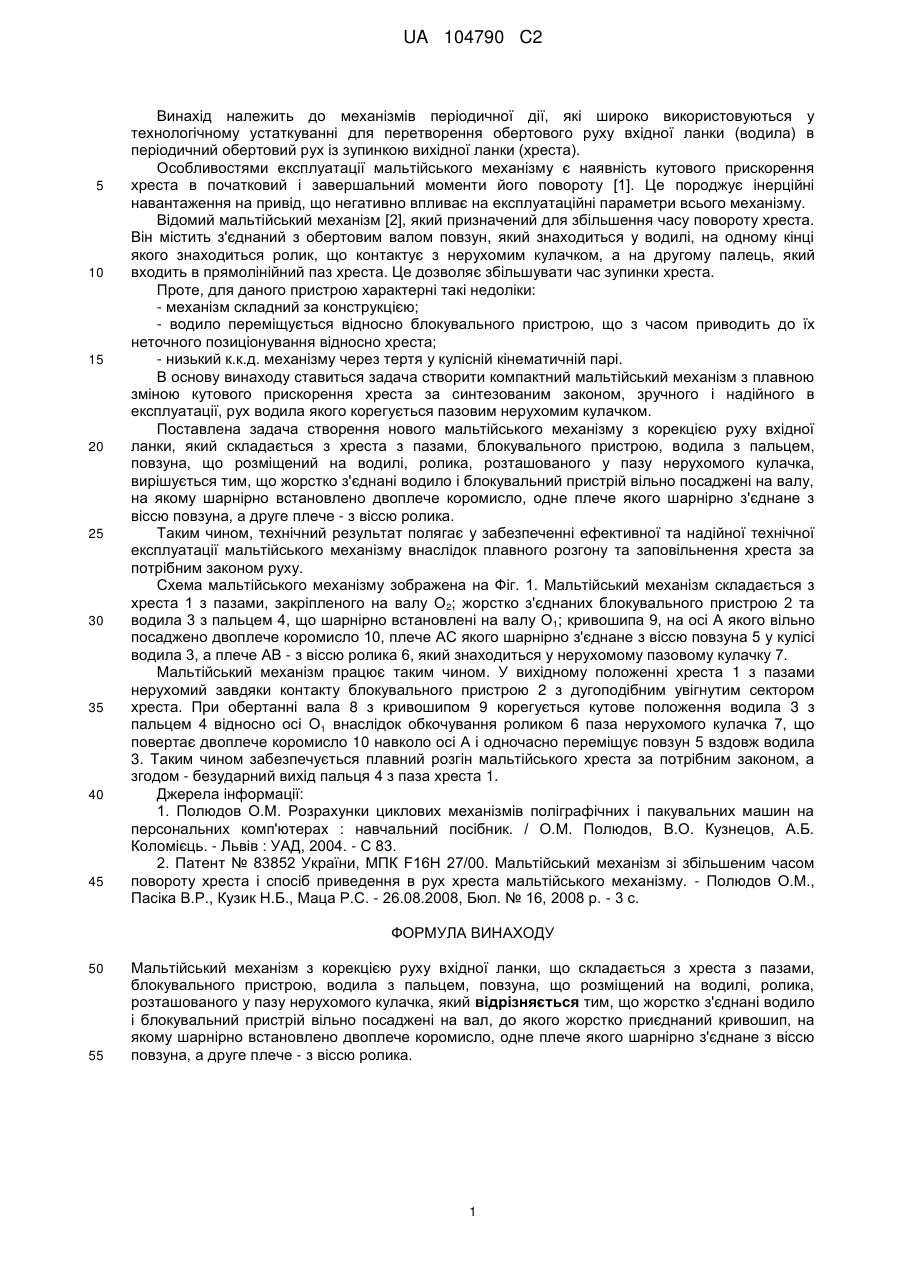

Реферат: Заявлений мальтійський механізм з корекцією руху вхідної ланки складається з хреста з пазами, блокувального пристрою, водила з пальцем, повзуна, що розміщений на водилі та ролика, розташованого у пазу нерухомого кулачка. Жорстко з'єднані водило і блокувальний пристрій вільно посаджені на вал, до якого жорстко приєднаний кривошип, на якому шарнірно встановлено двоплече коромисло. Одне плече коромисла шарнірно з'єднане з віссю повзуна, а друге плече - з віссю ролика. UA 104790 C2 (12) UA 104790 C2 UA 104790 C2 5 10 15 20 25 30 35 40 45 Винахід належить до механізмів періодичної дії, які широко використовуються у технологічному устаткуванні для перетворення обертового руху вхідної ланки (водила) в періодичний обертовий рух із зупинкою вихідної ланки (хреста). Особливостями експлуатації мальтійського механізму є наявність кутового прискорення хреста в початковий і завершальний моменти його повороту [1]. Це породжує інерційні навантаження на привід, що негативно впливає на експлуатаційні параметри всього механізму. Відомий мальтійський механізм [2], який призначений для збільшення часу повороту хреста. Він містить з'єднаний з обертовим валом повзун, який знаходиться у водилі, на одному кінці якого знаходиться ролик, що контактує з нерухомим кулачком, а на другому палець, який входить в прямолінійний паз хреста. Це дозволяє збільшувати час зупинки хреста. Проте, для даного пристрою характерні такі недоліки: - механізм складний за конструкцією; - водило переміщується відносно блокувального пристрою, що з часом приводить до їх неточного позиціонування відносно хреста; - низький к.к.д. механізму через тертя у кулісній кінематичній парі. В основу винаходу ставиться задача створити компактний мальтійський механізм з плавною зміною кутового прискорення хреста за синтезованим законом, зручного і надійного в експлуатації, рух водила якого корегується пазовим нерухомим кулачком. Поставлена задача створення нового мальтійського механізму з корекцією руху вхідної ланки, який складається з хреста з пазами, блокувального пристрою, водила з пальцем, повзуна, що розміщений на водилі, ролика, розташованого у пазу нерухомого кулачка, вирішується тим, що жорстко з'єднані водило і блокувальний пристрій вільно посаджені на валу, на якому шарнірно встановлено двоплече коромисло, одне плече якого шарнірно з'єднане з віссю повзуна, а друге плече - з віссю ролика. Таким чином, технічний результат полягає у забезпеченні ефективної та надійної технічної експлуатації мальтійського механізму внаслідок плавного розгону та заповільнення хреста за потрібним законом руху. Схема мальтійського механізму зображена на Фіг. 1. Мальтійський механізм складається з хреста 1 з пазами, закріпленого на валу О 2; жорстко з'єднаних блокувального пристрою 2 та водила 3 з пальцем 4, що шарнірно встановлені на валу О1; кривошипа 9, на осі А якого вільно посаджено двоплече коромисло 10, плече АС якого шарнірно з'єднане з віссю повзуна 5 у кулісі водила 3, а плече АВ - з віссю ролика 6, який знаходиться у нерухомому пазовому кулачку 7. Мальтійський механізм працює таким чином. У вихідному положенні хреста 1 з пазами нерухомий завдяки контакту блокувального пристрою 2 з дугоподібним увігнутим сектором хреста. При обертанні вала 8 з кривошипом 9 корегується кутове положення водила 3 з пальцем 4 відносно осі О1 внаслідок обкочування роликом 6 паза нерухомого кулачка 7, що повертає двоплече коромисло 10 навколо осі А і одночасно переміщує повзун 5 вздовж водила 3. Таким чином забезпечується плавний розгін мальтійського хреста за потрібним законом, а згодом - безударний вихід пальця 4 з паза хреста 1. Джерела інформації: 1. Полюдов О.М. Розрахунки циклових механізмів поліграфічних і пакувальних машин на персональних комп'ютерах : навчальний посібник. / О.М. Полюдов, В.О. Кузнецов, А.Б. Коломієць. - Львів : УАД, 2004. - С 83. 2. Патент № 83852 України, МПК F16H 27/00. Мальтійський механізм зі збільшеним часом повороту хреста і спосіб приведення в рух хреста мальтійського механізму. - Полюдов О.М., Пасіка В.P., Кузик Н.Б., Маца Р.С. - 26.08.2008, Бюл. № 16, 2008 р. - 3 с. ФОРМУЛА ВИНАХОДУ 50 55 Мальтійський механізм з корекцією руху вхідної ланки, що складається з хреста з пазами, блокувального пристрою, водила з пальцем, повзуна, що розміщений на водилі, ролика, розташованого у пазу нерухомого кулачка, який відрізняється тим, що жорстко з'єднані водило і блокувальний пристрій вільно посаджені на вал, до якого жорстко приєднаний кривошип, на якому шарнірно встановлено двоплече коромисло, одне плече якого шарнірно з'єднане з віссю повзуна, а друге плече - з віссю ролика. 1 UA 104790 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
