Мальтійський механізм зі зрівноваженим хрестом
Номер патенту: 90055
Опубліковано: 25.03.2010
Автори: Полюдов Олександр Миколайович, Пасіка Вячеслав Романович
Формула / Реферат
Мальтійський механізм зі зрівноваженим хрестом, який складається з водила змінної довжини, нерухомого кулачка і хреста, який відрізняється тим, що додатково містить пару зубчастих коліс, одне з яких жорстко посаджене на вал хреста, а друге на стояк і підпружинене пружиною розтягу, яка одним кінцем кріпиться до нього, а другим до стояка.
Текст

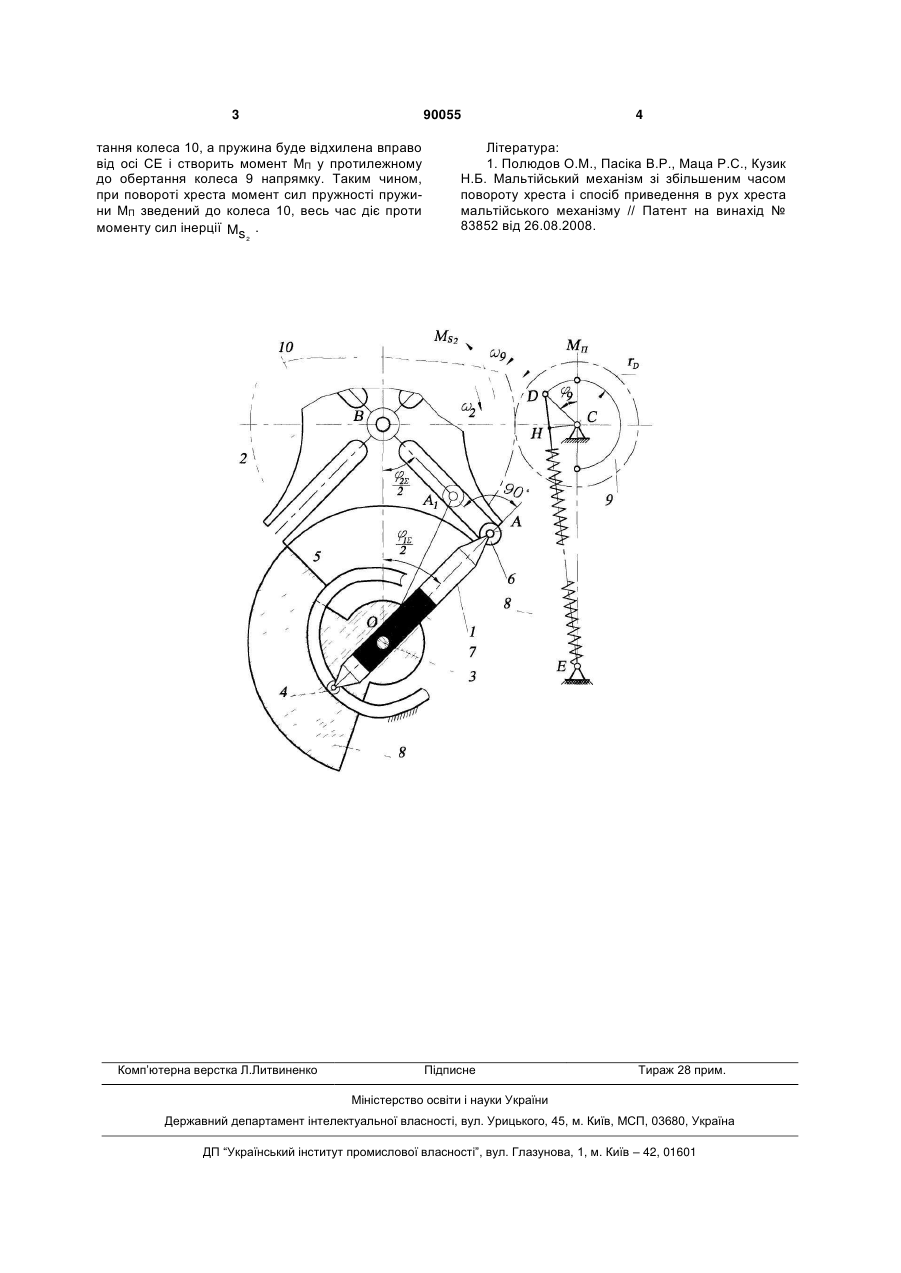

Мальтійський механізм зі зрівноваженим хрестом, який складається з водила змінної довжини, нерухомого кулачка і хреста, який відрізняється тим, що додатково містить пару зубчастих коліс, одне з яких жорстко посаджене на вал хреста, а друге на стояк і підпружинене пружиною розтягу, яка одним кінцем кріпиться до нього, а другим до стояка. (19) (21) a200813325 (22) 18.11.2008 (24) 25.03.2010 (46) 25.03.2010, Бюл.№ 6, 2010 р. (72) ПОЛЮДОВ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ПАСІКА В'ЯЧЕСЛАВ РОМАНОВИЧ (73) УКРАЇНСЬКА АКАДЕМІЯ ДРУКАРСТВА (56) UA 83852 C2, 26.08.2008 US 3855873, 24.12.1974 GB 892586, 28.03.1962 RU 94032956 3 90055 тання колеса 10, а пружина буде відхилена вправо від осі СЕ і створить момент МП у протилежному до обертання колеса 9 напрямку. Таким чином, при повороті хреста момент сил пружності пружини МП зведений до колеса 10, весь час діє проти моменту сил інерції Ms . 4 Література: 1. Полюдов О.М., Пасіка В.P., Маца Р.С., Кузик Н.Б. Мальтійський механізм зі збільшеним часом повороту хреста і спосіб приведення в рух хреста мальтійського механізму // Патент на винахід № 83852 від 26.08.2008. 2 Комп’ютерна верстка Л.Литвиненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMaltese cross mechanism with balanced cross
Автори англійськоюPoliudov Oleksandr Mykolaiovych, Pasika Viacheslav Romanovych
Назва патенту російськоюМальтийский механизм с уравновешенным крестом
Автори російськоюПолюдов Александр Николаевич, Пасика Вячеслав Романович
МПК / Мітки
МПК: F16H 27/00
Мітки: зрівноваженим, мальтійський, механізм, хрестом
