Складаний ящик з підсиленими стінками

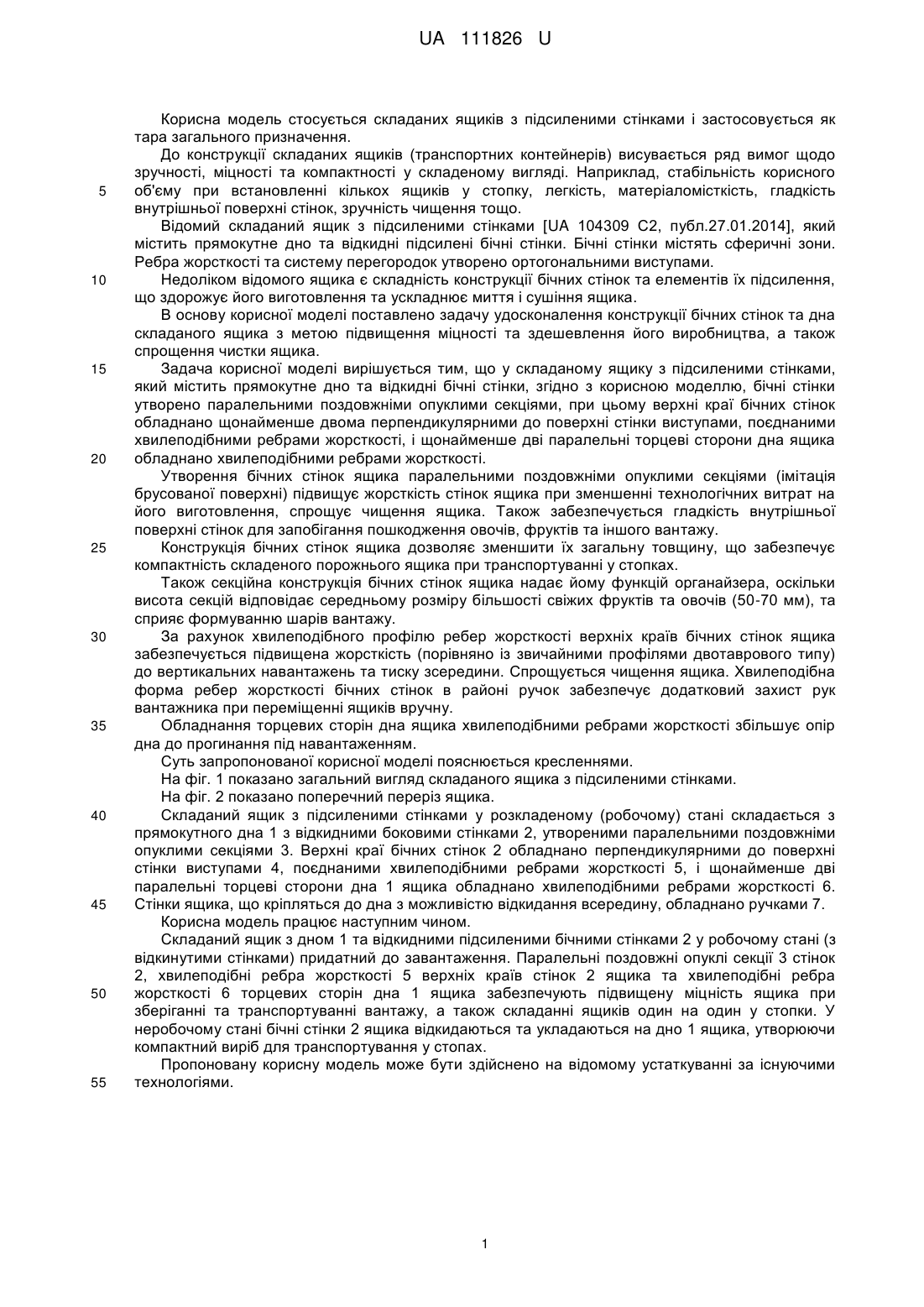

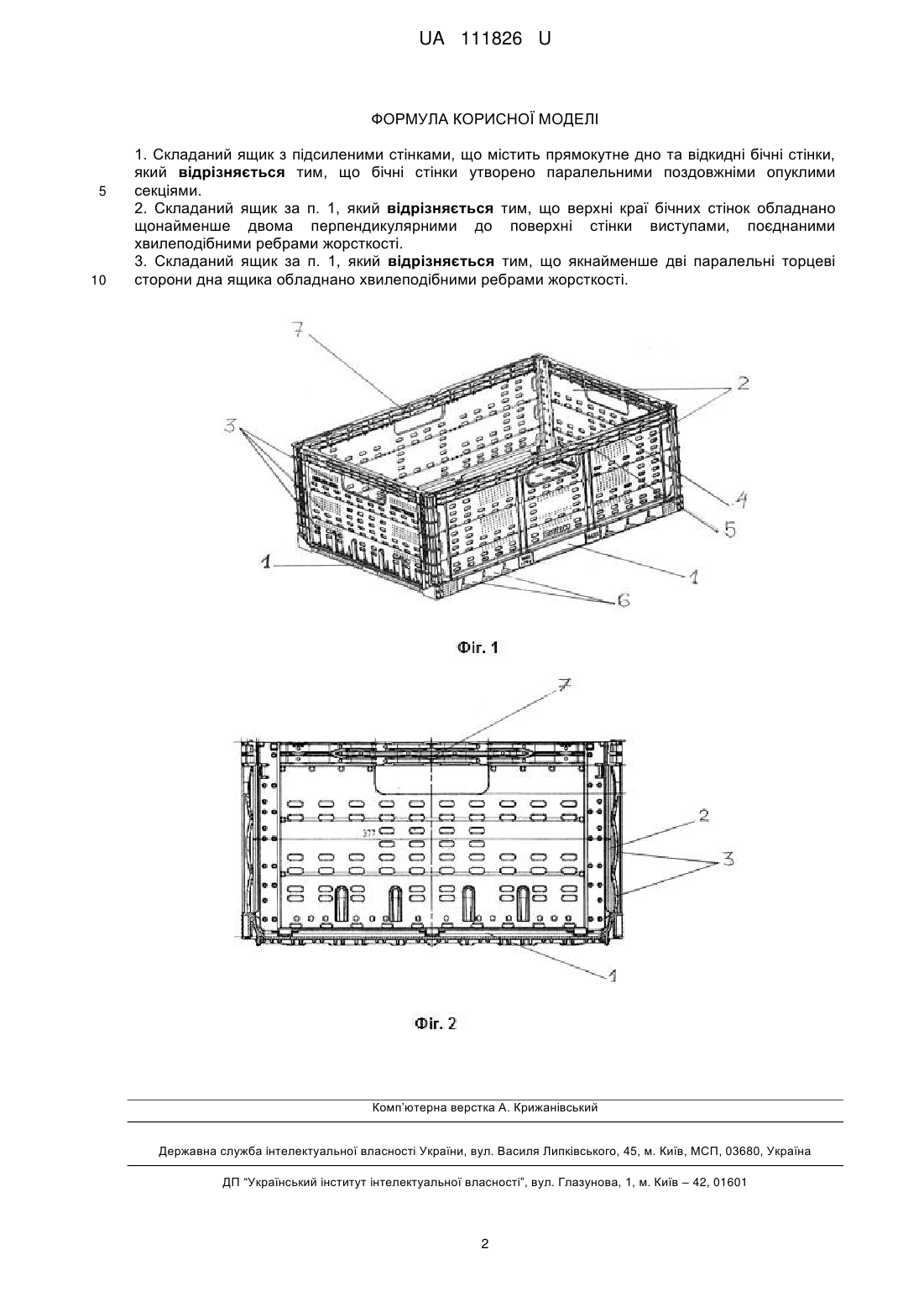

Реферат: Складаний ящик з підсиленими стінками містить прямокутне дно та відкидні бічні стінки, згідно з корисною моделлю, бічні стінки утворено паралельними поздовжніми опуклими секціями. Якнайменше дві паралельні торцеві сторони дна ящика обладнано хвилеподібними ребрами жорсткості. UA 111826 U (12) UA 111826 U UA 111826 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується складаних ящиків з підсиленими стінками і застосовується як тара загального призначення. До конструкції складаних ящиків (транспортних контейнерів) висувається ряд вимог щодо зручності, міцності та компактності у складеному вигляді. Наприклад, стабільність корисного об'єму при встановленні кількох ящиків у стопку, легкість, матеріаломісткість, гладкість внутрішньої поверхні стінок, зручність чищення тощо. Відомий складаний ящик з підсиленими стінками [UA 104309 С2, публ.27.01.2014], який містить прямокутне дно та відкидні підсилені бічні стінки. Бічні стінки містять сферичні зони. Ребра жорсткості та систему перегородок утворено ортогональними виступами. Недоліком відомого ящика є складність конструкції бічних стінок та елементів їх підсилення, що здорожує його виготовлення та ускладнює миття і сушіння ящика. В основу корисної моделі поставлено задачу удосконалення конструкції бічних стінок та дна складаного ящика з метою підвищення міцності та здешевлення його виробництва, а також спрощення чистки ящика. Задача корисної моделі вирішується тим, що у складаному ящику з підсиленими стінками, який містить прямокутне дно та відкидні бічні стінки, згідно з корисною моделлю, бічні стінки утворено паралельними поздовжніми опуклими секціями, при цьому верхні краї бічних стінок обладнано щонайменше двома перпендикулярними до поверхні стінки виступами, поєднаними хвилеподібними ребрами жорсткості, і щонайменше дві паралельні торцеві сторони дна ящика обладнано хвилеподібними ребрами жорсткості. Утворення бічних стінок ящика паралельними поздовжніми опуклими секціями (імітація брусованої поверхні) підвищує жорсткість стінок ящика при зменшенні технологічних витрат на його виготовлення, спрощує чищення ящика. Також забезпечується гладкість внутрішньої поверхні стінок для запобігання пошкодження овочів, фруктів та іншого вантажу. Конструкція бічних стінок ящика дозволяє зменшити їх загальну товщину, що забезпечує компактність складеного порожнього ящика при транспортуванні у стопках. Також секційна конструкція бічних стінок ящика надає йому функцій органайзера, оскільки висота секцій відповідає середньому розміру більшості свіжих фруктів та овочів (50-70 мм), та сприяє формуванню шарів вантажу. За рахунок хвилеподібного профілю ребер жорсткості верхніх країв бічних стінок ящика забезпечується підвищена жорсткість (порівняно із звичайними профілями двотаврового типу) до вертикальних навантажень та тиску зсередини. Спрощується чищення ящика. Хвилеподібна форма ребер жорсткості бічних стінок в районі ручок забезпечує додатковий захист рук вантажника при переміщенні ящиків вручну. Обладнання торцевих сторін дна ящика хвилеподібними ребрами жорсткості збільшує опір дна до прогинання під навантаженням. Суть запропонованої корисної моделі пояснюється кресленнями. На фіг. 1 показано загальний вигляд складаного ящика з підсиленими стінками. На фіг. 2 показано поперечний переріз ящика. Складаний ящик з підсиленими стінками у розкладеному (робочому) стані складається з прямокутного дна 1 з відкидними боковими стінками 2, утвореними паралельними поздовжніми опуклими секціями 3. Верхні краї бічних стінок 2 обладнано перпендикулярними до поверхні стінки виступами 4, поєднаними хвилеподібними ребрами жорсткості 5, і щонайменше дві паралельні торцеві сторони дна 1 ящика обладнано хвилеподібними ребрами жорсткості 6. Стінки ящика, що кріпляться до дна з можливістю відкидання всередину, обладнано ручками 7. Корисна модель працює наступним чином. Складаний ящик з дном 1 та відкидними підсиленими бічними стінками 2 у робочому стані (з відкинутими стінками) придатний до завантаження. Паралельні поздовжні опуклі секції 3 стінок 2, хвилеподібні ребра жорсткості 5 верхніх країв стінок 2 ящика та хвилеподібні ребра жорсткості 6 торцевих сторін дна 1 ящика забезпечують підвищену міцність ящика при зберіганні та транспортуванні вантажу, а також складанні ящиків один на один у стопки. У неробочому стані бічні стінки 2 ящика відкидаються та укладаються на дно 1 ящика, утворюючи компактний виріб для транспортування у стопах. Пропоновану корисну модель може бути здійснено на відомому устаткуванні за існуючими технологіями. 1 UA 111826 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Складаний ящик з підсиленими стінками, що містить прямокутне дно та відкидні бічні стінки, який відрізняється тим, що бічні стінки утворено паралельними поздовжніми опуклими секціями. 2. Складаний ящик за п. 1, який відрізняється тим, що верхні краї бічних стінок обладнано щонайменше двома перпендикулярними до поверхні стінки виступами, поєднаними хвилеподібними ребрами жорсткості. 3. Складаний ящик за п. 1, який відрізняється тим, що якнайменше дві паралельні торцеві сторони дна ящика обладнано хвилеподібними ребрами жорсткості. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
