Система рідинного балансування та мащення планетарного абразивного інструменту
Формула / Реферат
Система рідинного балансування та мащення планетарного абразивного інструменту, що містить багаточашковий абразивний інструмент з привідними чашками, яка відрізняється тим, що додатково встановлено ущільнювачі, а внутрішня частина інструменту заповнена мастильною рідиною.
Текст

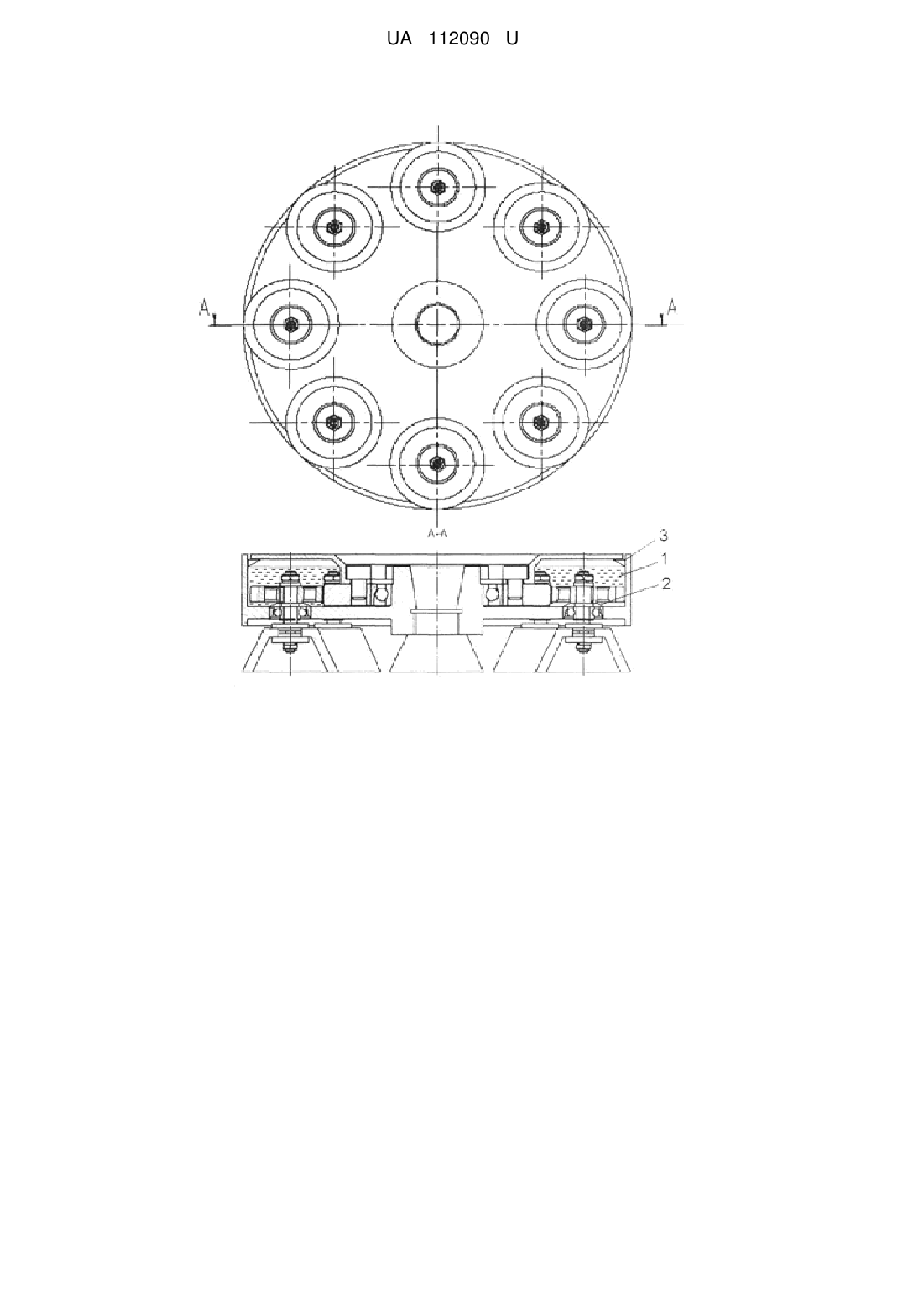

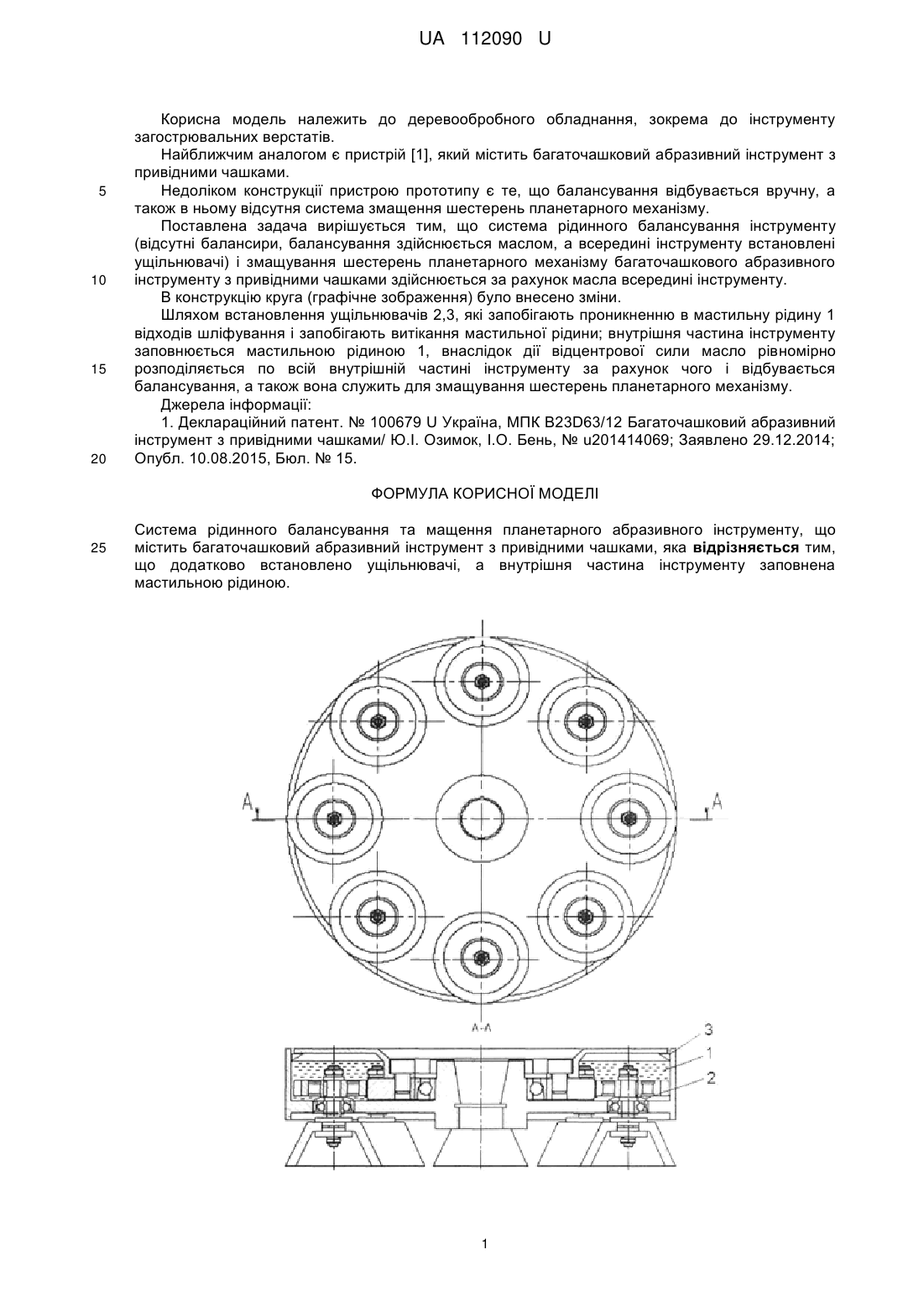

Реферат: Система рідинного балансування та мащення планетарного абразивного інструменту, що містить багаточашковий абразивний інструмент з привідними чашками. Додатково ущільнювачі, а внутрішня частина інструменту заповнена мастильною рідиною. UA 112090 U (12) UA 112090 U UA 112090 U 5 10 15 20 Корисна модель належить до деревообробного обладнання, зокрема до інструменту загострювальних верстатів. Найближчим аналогом є пристрій [1], який містить багаточашковий абразивний інструмент з привідними чашками. Недоліком конструкції пристрою прототипу є те, що балансування відбувається вручну, а також в ньому відсутня система змащення шестерень планетарного механізму. Поставлена задача вирішується тим, що система рідинного балансування інструменту (відсутні балансири, балансування здійснюється маслом, а всередині інструменту встановлені ущільнювачі) і змащування шестерень планетарного механізму багаточашкового абразивного інструменту з привідними чашками здійснюється за рахунок масла всередині інструменту. В конструкцію круга (графічне зображення) було внесено зміни. Шляхом встановлення ущільнювачів 2,3, які запобігають проникненню в мастильну рідину 1 відходів шліфування і запобігають витікання мастильної рідини; внутрішня частина інструменту заповнюється мастильною рідиною 1, внаслідок дії відцентрової сили масло рівномірно розподіляється по всій внутрішній частині інструменту за рахунок чого і відбувається балансування, а також вона служить для змащування шестерень планетарного механізму. Джерела інформації: 1. Деклараційний патент. № 100679 U Україна, МПК B23D63/12 Багаточашковий абразивний інструмент з привідними чашками/ Ю.І. Озимок, І.О. Бень, № u201414069; Заявлено 29.12.2014; Опубл. 10.08.2015, Бюл. № 15. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Система рідинного балансування та мащення планетарного абразивного інструменту, що містить багаточашковий абразивний інструмент з привідними чашками, яка відрізняється тим, що додатково встановлено ущільнювачі, а внутрішня частина інструменту заповнена мастильною рідиною. 1 UA 112090 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B23D 63/12
Мітки: інструменту, планетарного, рідинного, абразивного, балансування, система, мащення
