Повітророзподільник

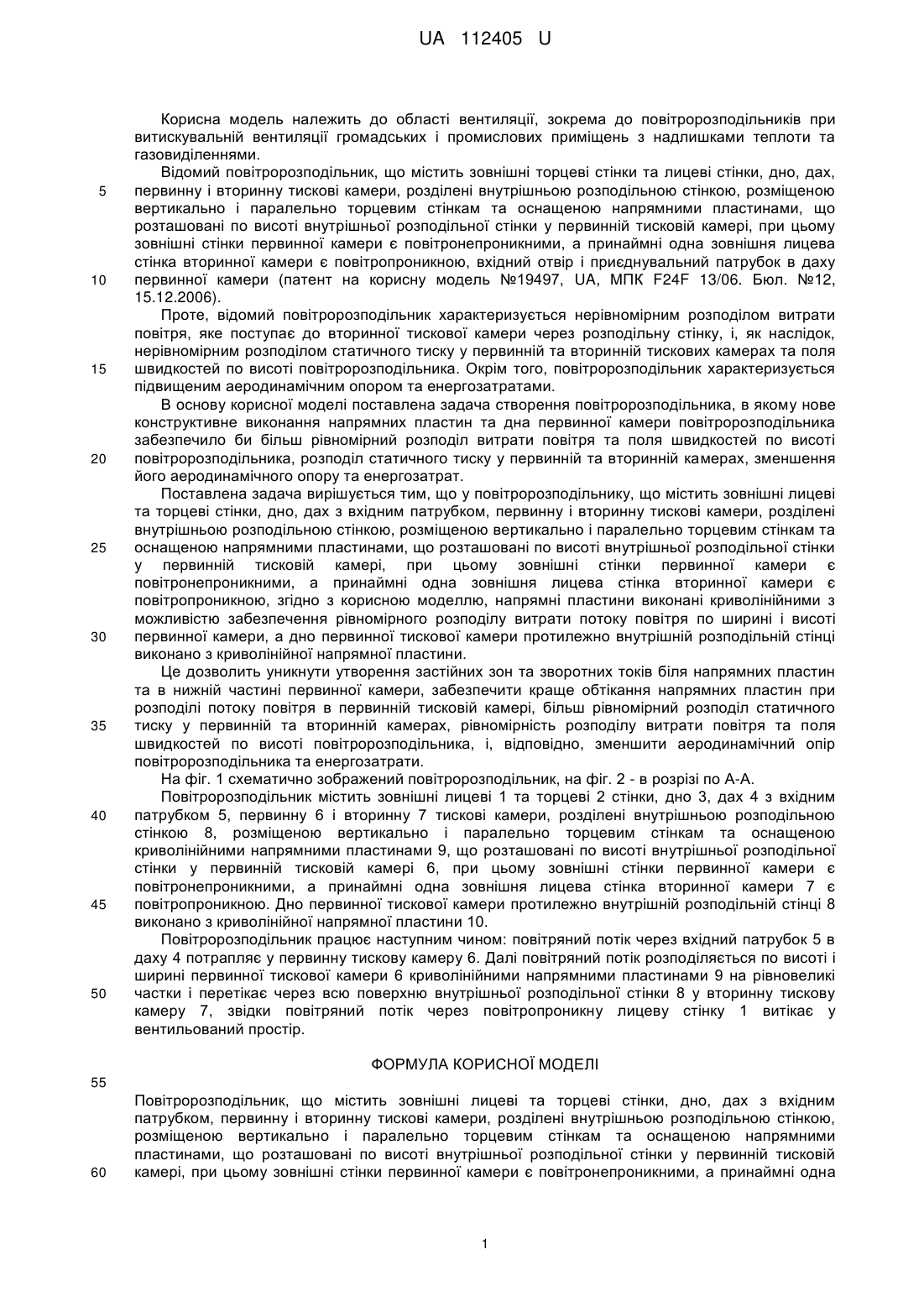

Реферат: UA 112405 U UA 112405 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області вентиляції, зокрема до повітророзподільників при витискувальній вентиляції громадських і промислових приміщень з надлишками теплоти та газовиділеннями. Відомий повітророзподільник, що містить зовнішні торцеві стінки та лицеві стінки, дно, дах, первинну і вторинну тискові камери, розділені внутрішньою розподільною стінкою, розміщеною вертикально і паралельно торцевим стінкам та оснащеною напрямними пластинами, що розташовані по висоті внутрішньої розподільної стінки у первинній тисковій камері, при цьому зовнішні стінки первинної камери є повітронепроникними, а принаймні одна зовнішня лицева стінка вторинної камери є повітропроникною, вхідний отвір і приєднувальний патрубок в даху первинної камери (патент на корисну модель №19497, UA, МПК F24F 13/06. Бюл. №12, 15.12.2006). Проте, відомий повітророзподільник характеризується нерівномірним розподілом витрати повітря, яке поступає до вторинної тискової камери через розподільну стінку, і, як наслідок, нерівномірним розподілом статичного тиску у первинній та вторинній тискових камерах та поля швидкостей по висоті повітророзподільника. Окрім того, повітророзподільник характеризується підвищеним аеродинамічним опором та енергозатратами. В основу корисної моделі поставлена задача створення повітророзподільника, в якому нове конструктивне виконання напрямних пластин та дна первинної камери повітророзподільника забезпечило би більш рівномірний розподіл витрати повітря та поля швидкостей по висоті повітророзподільника, розподіл статичного тиску у первинній та вторинній камерах, зменшення його аеродинамічного опору та енергозатрат. Поставлена задача вирішується тим, що у повітророзподільнику, що містить зовнішні лицеві та торцеві стінки, дно, дах з вхідним патрубком, первинну і вторинну тискові камери, розділені внутрішньою розподільною стінкою, розміщеною вертикально і паралельно торцевим стінкам та оснащеною напрямними пластинами, що розташовані по висоті внутрішньої розподільної стінки у первинній тисковій камері, при цьому зовнішні стінки первинної камери є повітронепроникними, а принаймні одна зовнішня лицева стінка вторинної камери є повітропроникною, згідно з корисною моделлю, напрямні пластини виконані криволінійними з можливістю забезпечення рівномірного розподілу витрати потоку повітря по ширині і висоті первинної камери, а дно первинної тискової камери протилежно внутрішній розподільній стінці виконано з криволінійної напрямної пластини. Це дозволить уникнути утворення застійних зон та зворотних токів біля напрямних пластин та в нижній частині первинної камери, забезпечити краще обтікання напрямних пластин при розподілі потоку повітря в первинній тисковій камері, більш рівномірний розподіл статичного тиску у первинній та вторинній камерах, рівномірність розподілу витрати повітря та поля швидкостей по висоті повітророзподільника, і, відповідно, зменшити аеродинамічний опір повітророзподільника та енергозатрати. На фіг. 1 схематично зображений повітророзподільник, на фіг. 2 - в розрізі по А-А. Повітророзподільник містить зовнішні лицеві 1 та торцеві 2 стінки, дно 3, дах 4 з вхідним патрубком 5, первинну 6 і вторинну 7 тискові камери, розділені внутрішньою розподільною стінкою 8, розміщеною вертикально і паралельно торцевим стінкам та оснащеною криволінійними напрямними пластинами 9, що розташовані по висоті внутрішньої розподільної стінки у первинній тисковій камері 6, при цьому зовнішні стінки первинної камери є повітронепроникними, а принаймні одна зовнішня лицева стінка вторинної камери 7 є повітропроникною. Дно первинної тискової камери протилежно внутрішній розподільній стінці 8 виконано з криволінійної напрямної пластини 10. Повітророзподільник працює наступним чином: повітряний потік через вхідний патрубок 5 в даху 4 потрапляє у первинну тискову камеру 6. Далі повітряний потік розподіляється по висоті і ширині первинної тискової камери 6 криволінійними напрямними пластинами 9 на рівновеликі частки і перетікає через всю поверхню внутрішньої розподільної стінки 8 у вторинну тискову камеру 7, звідки повітряний потік через повітропроникну лицеву стінку 1 витікає у вентильований простір. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Повітророзподільник, що містить зовнішні лицеві та торцеві стінки, дно, дах з вхідним патрубком, первинну і вторинну тискові камери, розділені внутрішньою розподільною стінкою, розміщеною вертикально і паралельно торцевим стінкам та оснащеною напрямними пластинами, що розташовані по висоті внутрішньої розподільної стінки у первинній тисковій камері, при цьому зовнішні стінки первинної камери є повітронепроникними, а принаймні одна 1 UA 112405 U зовнішня лицева стінка вторинної камери є повітропроникною, який відрізняється тим, що напрямні пластини виконані криволінійними з можливістю забезпечення рівномірного розподілу витрати потоку повітря по ширині і висоті первинної камери, а дно первинної тискової камери протилежно внутрішній розподільній стінці виконано з криволінійної напрямної пластини. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
