Труба теплообмінна ребриста

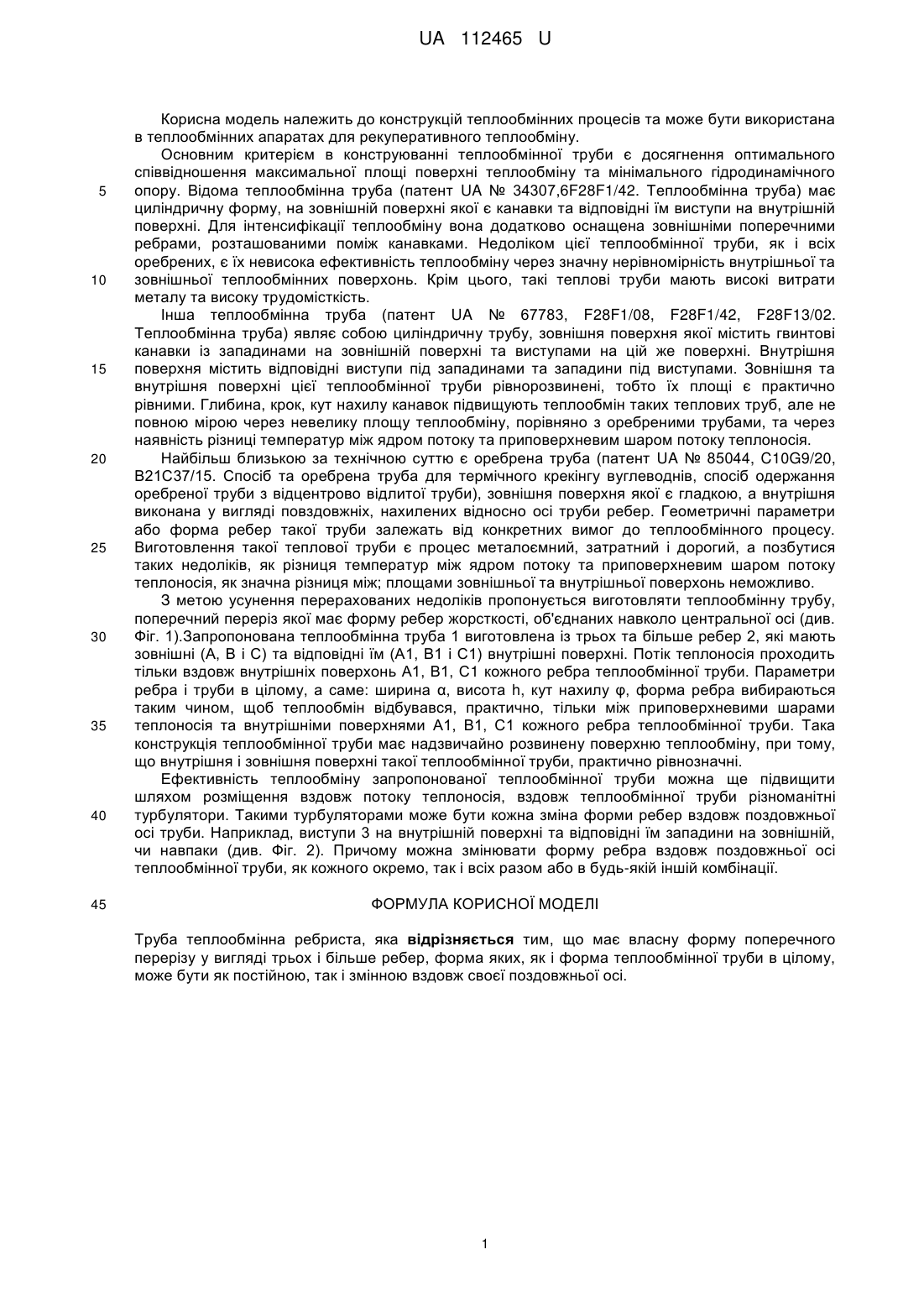

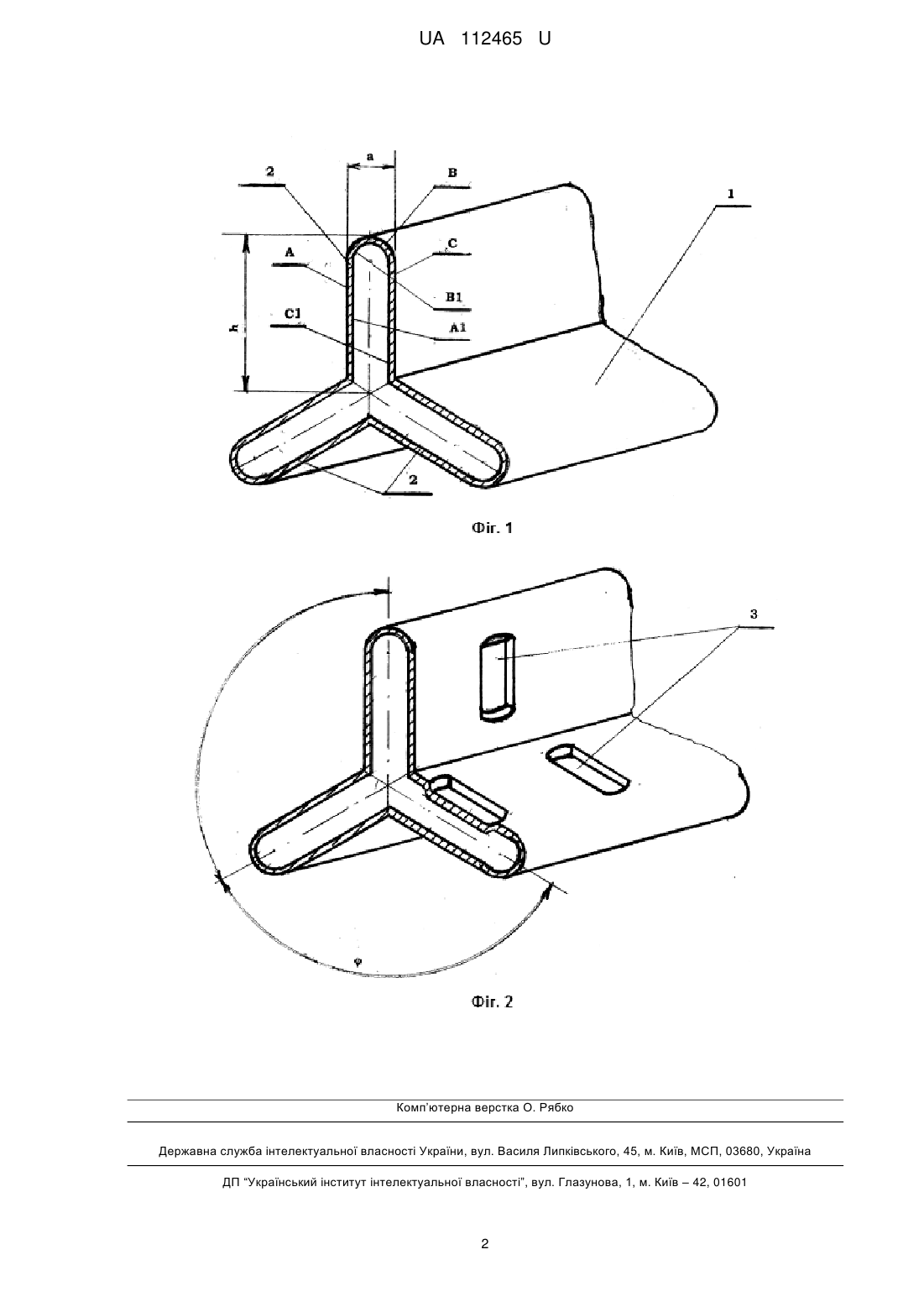

Реферат: Труба теплообмінна ребриста має власну форму поперечного перерізу у вигляді трьох і більше ребер. Параметри даної труби, а саме: кількість ребер, форма ребер і труби в цілому, ширина і висота ребер, кут нахилу ребра відносно поздовжньої осі підбираються для кожного теплоносія. Для інтенсифікації процесу теплообміну форма запропонованої теплообмінної труби може мати турбулятори. UA 112465 U (54) ТРУБА ТЕПЛООБМІННА РЕБРИСТА UA 112465 U UA 112465 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до конструкцій теплообмінних процесів та може бути використана в теплообмінних апаратах для рекуперативного теплообміну. Основним критерієм в конструюванні теплообмінної труби є досягнення оптимального співвідношення максимальної площі поверхні теплообміну та мінімального гідродинамічного опору. Відома теплообмінна труба (патент UA № 34307,6F28F1/42. Теплообмінна труба) має циліндричну форму, на зовнішній поверхні якої є канавки та відповідні їм виступи на внутрішній поверхні. Для інтенсифікації теплообміну вона додатково оснащена зовнішніми поперечними ребрами, розташованими поміж канавками. Недоліком цієї теплообмінної труби, як і всіх оребрених, є їх невисока ефективність теплообміну через значну нерівномірність внутрішньої та зовнішньої теплообмінних поверхонь. Крім цього, такі теплові труби мають високі витрати металу та високу трудомісткість. Інша теплообмінна труба (патент UA № 67783, F28F1/08, F28F1/42, F28F13/02. Теплообмінна труба) являє собою циліндричну трубу, зовнішня поверхня якої містить гвинтові канавки із западинами на зовнішній поверхні та виступами на цій же поверхні. Внутрішня поверхня містить відповідні виступи під западинами та западини під виступами. Зовнішня та внутрішня поверхні цієї теплообмінної труби рівнорозвинені, тобто їх площі є практично рівними. Глибина, крок, кут нахилу канавок підвищують теплообмін таких теплових труб, але не повною мірою через невелику площу теплообміну, порівняно з оребреними трубами, та через наявність різниці температур між ядром потоку та приповерхневим шаром потоку теплоносія. Найбільш близькою за технічною суттю є оребрена труба (патент UA № 85044, C10G9/20, В21С37/15. Спосіб та оребрена труба для термічного крекінгу вуглеводнів, спосіб одержання оребреної труби з відцентрово відлитої труби), зовнішня поверхня якої є гладкою, а внутрішня виконана у вигляді повздовжніх, нахилених відносно осі труби ребер. Геометричні параметри або форма ребер такої труби залежать від конкретних вимог до теплообмінного процесу. Виготовлення такої теплової труби є процес металоємний, затратний і дорогий, а позбутися таких недоліків, як різниця температур між ядром потоку та приповерхневим шаром потоку теплоносія, як значна різниця між; площами зовнішньої та внутрішньої поверхонь неможливо. З метою усунення перерахованих недоліків пропонується виготовляти теплообмінну трубу, поперечний переріз якої має форму ребер жорсткості, об'єднаних навколо центральної осі (див. Фіг. 1).Запропонована теплообмінна труба 1 виготовлена із трьох та більше ребер 2, які мають зовнішні (А, В і С) та відповідні їм (А1, В1 і С1) внутрішні поверхні. Потік теплоносія проходить тільки вздовж внутрішніх поверхонь А1, В1, С1 кожного ребра теплообмінної труби. Параметри ребра і труби в цілому, а саме: ширина α, висота h, кут нахилу φ, форма ребра вибираються таким чином, щоб теплообмін відбувався, практично, тільки між приповерхневими шарами теплоносія та внутрішніми поверхнями А1, В1, С1 кожного ребра теплообмінної труби. Така конструкція теплообмінної труби має надзвичайно розвинену поверхню теплообміну, при тому, що внутрішня і зовнішня поверхні такої теплообмінної труби, практично рівнозначні. Ефективність теплообміну запропонованої теплообмінної труби можна ще підвищити шляхом розміщення вздовж потоку теплоносія, вздовж теплообмінної труби різноманітні турбулятори. Такими турбуляторами може бути кожна зміна форми ребер вздовж поздовжньої осі труби. Наприклад, виступи 3 на внутрішній поверхні та відповідні їм западини на зовнішній, чи навпаки (див. Фіг. 2). Причому можна змінювати форму ребра вздовж поздовжньої осі теплообмінної труби, як кожного окремо, так і всіх разом або в будь-якій іншій комбінації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Труба теплообмінна ребриста, яка відрізняється тим, що має власну форму поперечного перерізу у вигляді трьох і більше ребер, форма яких, як і форма теплообмінної труби в цілому, може бути як постійною, так і змінною вздовж своєї поздовжньої осі. 1 UA 112465 U Комп’ютерна версткаО. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
