Спосіб армування опорного вузла балок з клеєної деревини базальтовою арматурою

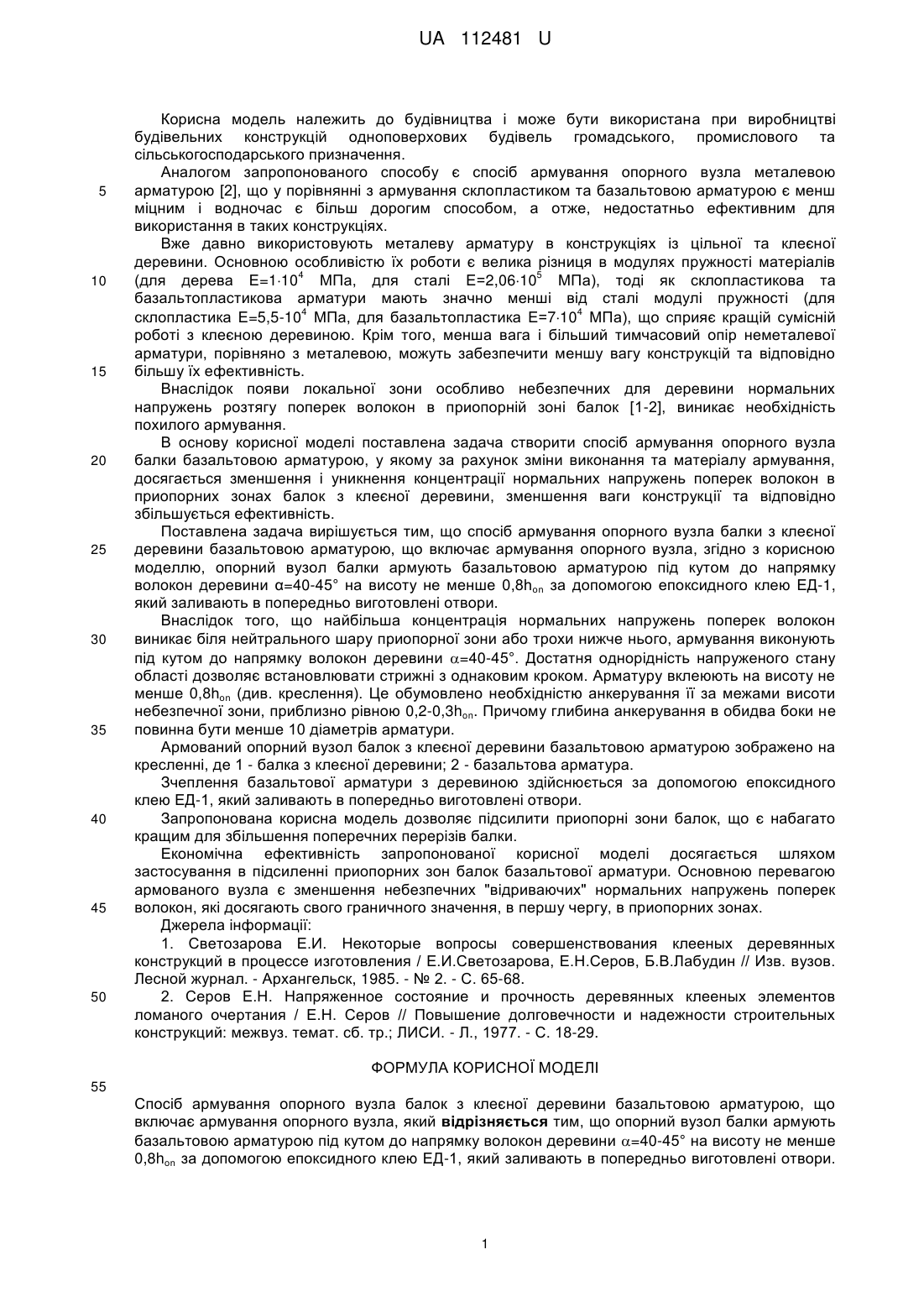

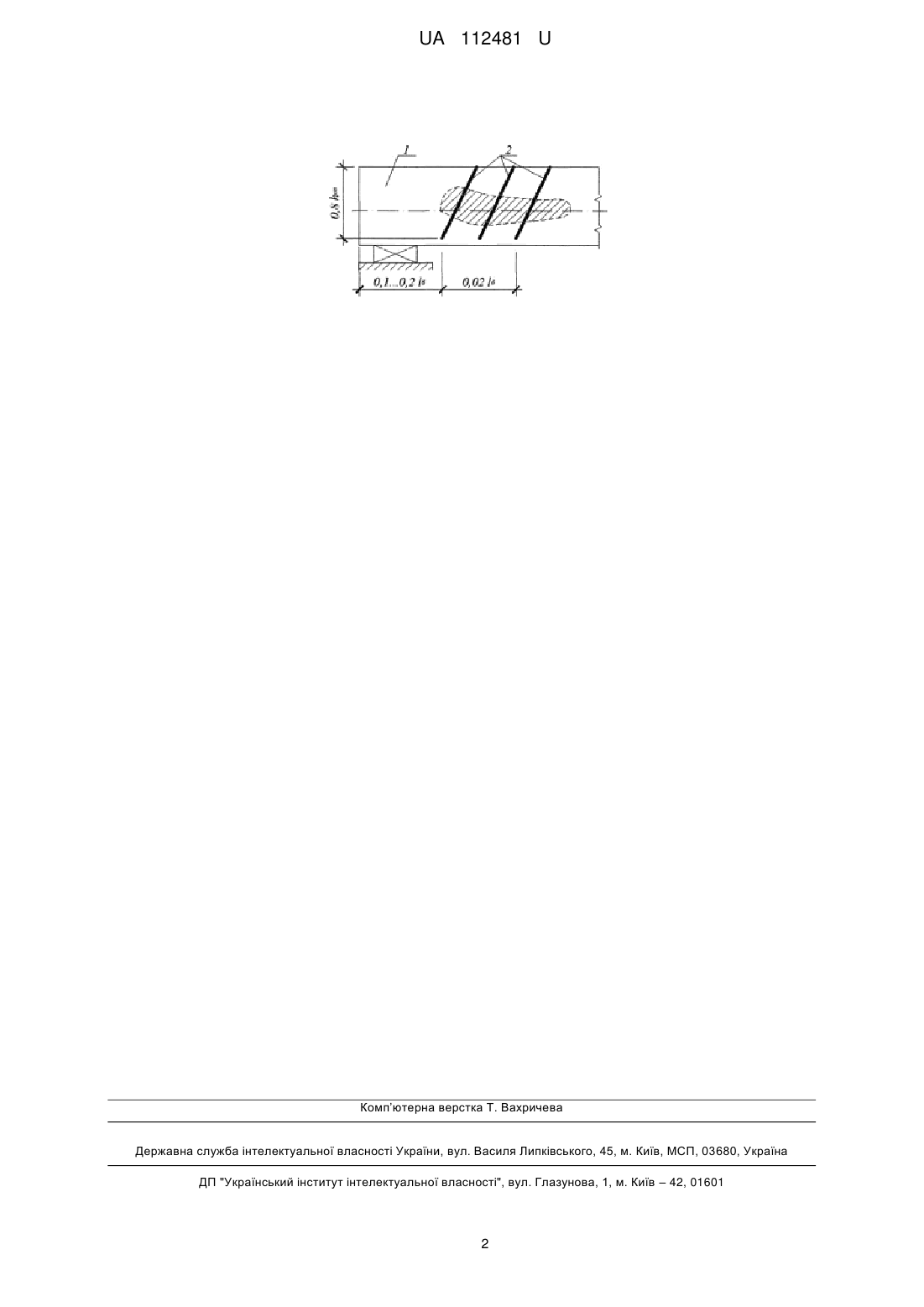

Реферат: Спосіб армування опорного вузла балок з клеєної деревини базальтовою арматурою під кутом до напрямку волокон деревини =40-45° на висоту не менше 0,8hоn за допомогою епоксидного клею ЕД-1, який заливають в попередньо виготовлені отвори. UA 112481 U (12) UA 112481 U UA 112481 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва і може бути використана при виробництві будівельних конструкцій одноповерхових будівель громадського, промислового та сільськогосподарського призначення. Аналогом запропонованого способу є спосіб армування опорного вузла металевою арматурою [2], що у порівнянні з армування склопластиком та базальтовою арматурою є менш міцним і водночас є більш дорогим способом, а отже, недостатньо ефективним для використання в таких конструкціях. Вже давно використовують металеву арматуру в конструкціях із цільної та клеєної деревини. Основною особливістю їх роботи є велика різниця в модулях пружності матеріалів 4 5 (для дерева Е=110 МПа, для сталі Е=2,0610 МПа), тоді як склопластикова та базальтопластикова арматури мають значно менші від сталі модулі пружності (для 4 4 склопластика Е=5,5-10 МПа, для базальтопластика Е=710 МПа), що сприяє кращій сумісній роботі з клеєною деревиною. Крім того, менша вага і більший тимчасовий опір неметалевої арматури, порівняно з металевою, можуть забезпечити меншу вагу конструкцій та відповідно більшу їх ефективність. Внаслідок появи локальної зони особливо небезпечних для деревини нормальних напружень розтягу поперек волокон в приопорній зоні балок [1-2], виникає необхідність похилого армування. В основу корисної моделі поставлена задача створити спосіб армування опорного вузла балки базальтовою арматурою, у якому за рахунок зміни виконання та матеріалу армування, досягається зменшення і уникнення концентрації нормальних напружень поперек волокон в приопорних зонах балок з клеєної деревини, зменшення ваги конструкції та відповідно збільшується ефективність. Поставлена задача вирішується тим, що спосіб армування опорного вузла балки з клеєної деревини базальтовою арматурою, що включає армування опорного вузла, згідно з корисною моделлю, опорний вузол балки армують базальтовою арматурою під кутом до напрямку волокон деревини α=40-45° на висоту не менше 0,8hоn за допомогою епоксидного клею ЕД-1, який заливають в попередньо виготовлені отвори. Внаслідок того, що найбільша концентрація нормальних напружень поперек волокон виникає біля нейтрального шару приопорної зони або трохи нижче нього, армування виконують під кутом до напрямку волокон деревини =40-45°. Достатня однорідність напруженого стану області дозволяє встановлювати стрижні з однаковим кроком. Арматуру вклеюють на висоту не менше 0,8hоn (див. креслення). Це обумовлено необхідністю анкерування її за межами висоти небезпечної зони, приблизно рівною 0,2-0,3hon. Причому глибина анкерування в обидва боки не повинна бути менше 10 діаметрів арматури. Армований опорний вузол балок з клеєної деревини базальтовою арматурою зображено на кресленні, де 1 - балка з клеєної деревини; 2 - базальтова арматура. Зчеплення базальтової арматури з деревиною здійснюється за допомогою епоксидного клею ЕД-1, який заливають в попередньо виготовлені отвори. Запропонована корисна модель дозволяє підсилити приопорні зони балок, що є набагато кращим для збільшення поперечних перерізів балки. Економічна ефективність запропонованої корисної моделі досягається шляхом застосування в підсиленні приопорних зон балок базальтової арматури. Основною перевагою армованого вузла є зменшення небезпечних "відриваючих" нормальних напружень поперек волокон, які досягають свого граничного значення, в першу чергу, в приопорних зонах. Джерела інформації: 1. Светозарова Е.И. Некоторые вопросы совершенствования клееных деревянных конструкций в процессе изготовления / Е.И.Светозарова, Е.Н.Серов, Б.В.Лабудин // Изв. вузов. Лесной журнал. - Архангельск, 1985. - № 2. - С. 65-68. 2. Серов Е.Н. Напряженное состояние и прочность деревянных клееных элементов ломаного очертания / Е.Н. Серов // Повышение долговечности и надежности строительных конструкций: межвуз. темат. сб. тр.; ЛИСИ. - Л., 1977. - С. 18-29. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб армування опорного вузла балок з клеєної деревини базальтовою арматурою, що включає армування опорного вузла, який відрізняється тим, що опорний вузол балки армують базальтовою арматурою під кутом до напрямку волокон деревини =40-45° на висоту не менше 0,8hоn за допомогою епоксидного клею ЕД-1, який заливають в попередньо виготовлені отвори. 1 UA 112481 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
