Опорний вузол балок з клеєної деревини

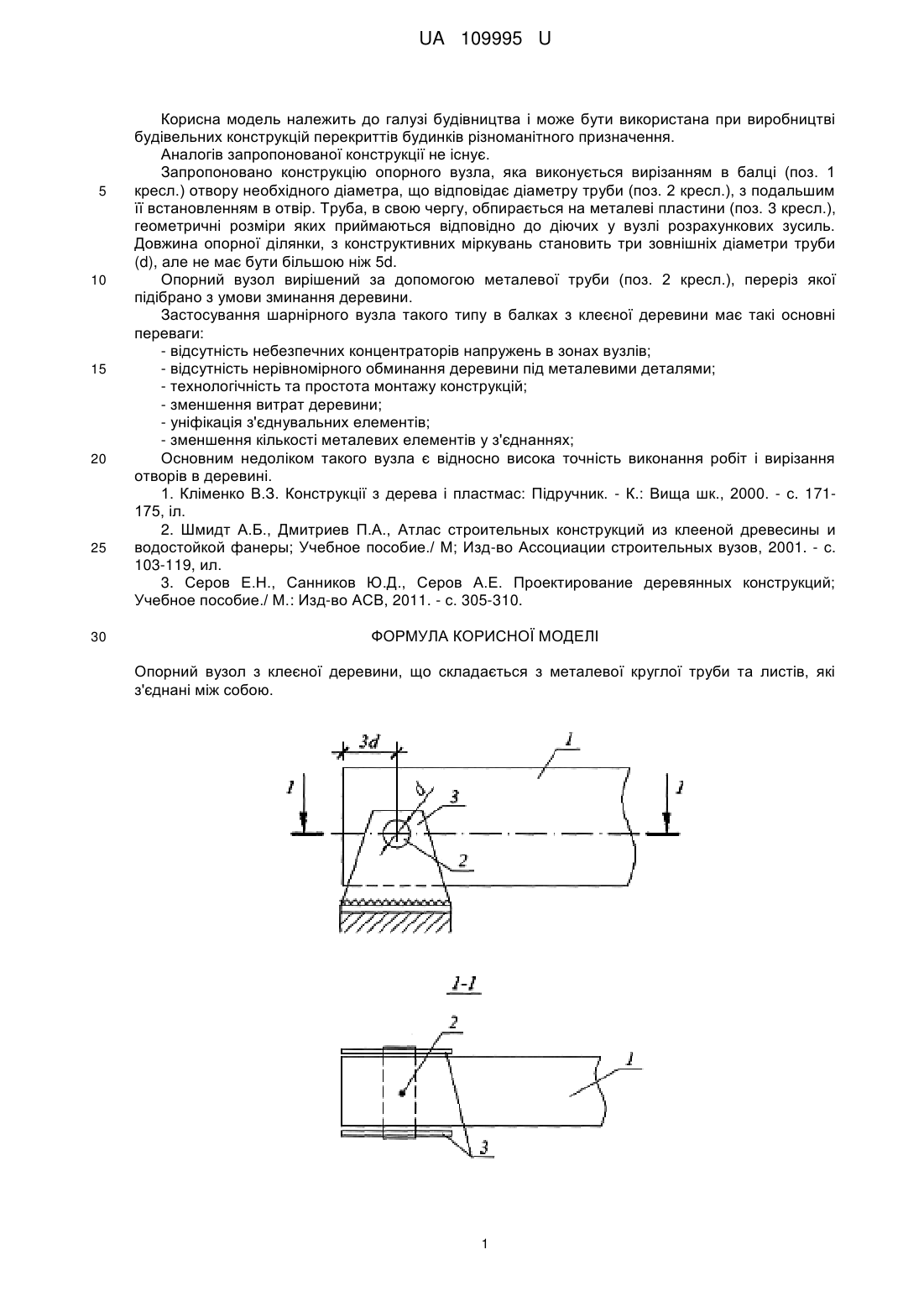

Реферат: Опорний вузол з клеєної деревини складається з металевої круглої труби та листів, які з'єднані між собою. UA 109995 U (12) UA 109995 U UA 109995 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може бути використана при виробництві будівельних конструкцій перекриттів будинків різноманітного призначення. Аналогів запропонованої конструкції не існує. Запропоновано конструкцію опорного вузла, яка виконується вирізанням в балці (поз. 1 кресл.) отвору необхідного діаметра, що відповідає діаметру труби (поз. 2 кресл.), з подальшим її встановленням в отвір. Труба, в свою чергу, обпирається на металеві пластини (поз. 3 кресл.), геометричні розміри яких приймаються відповідно до діючих у вузлі розрахункових зусиль. Довжина опорної ділянки, з конструктивних міркувань становить три зовнішніх діаметри труби (d), але не має бути більшою ніж 5d. Опорний вузол вирішений за допомогою металевої труби (поз. 2 кресл.), переріз якої підібрано з умови зминання деревини. Застосування шарнірного вузла такого типу в балках з клеєної деревини має такі основні переваги: - відсутність небезпечних концентраторів напружень в зонах вузлів; - відсутність нерівномірного обминання деревини під металевими деталями; - технологічність та простота монтажу конструкцій; - зменшення витрат деревини; - уніфікація з'єднувальних елементів; - зменшення кількості металевих елементів у з'єднаннях; Основним недоліком такого вузла є відносно висока точність виконання робіт і вирізання отворів в деревині. 1. Кліменко В.З. Конструкції з дерева і пластмас: Підручник. - К.: Вища шк., 2000. - с. 171175, іл. 2. Шмидт А.Б., Дмитриев П.А., Атлас строительных конструкций из клееной древесины и водостойкой фанеры; Учебное пособие./ М; Изд-во Ассоциации строительных вузов, 2001. - с. 103-119, ил. 3. Серов Е.Н., Санников Ю.Д., Серов А.Е. Проектирование деревянных конструкций; Учебное пособие./ М.: Изд-во АСВ, 2011. - с. 305-310. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Опорний вузол з клеєної деревини, що складається з металевої круглої труби та листів, які з'єднані між собою. 1 UA 109995 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
