Цвях

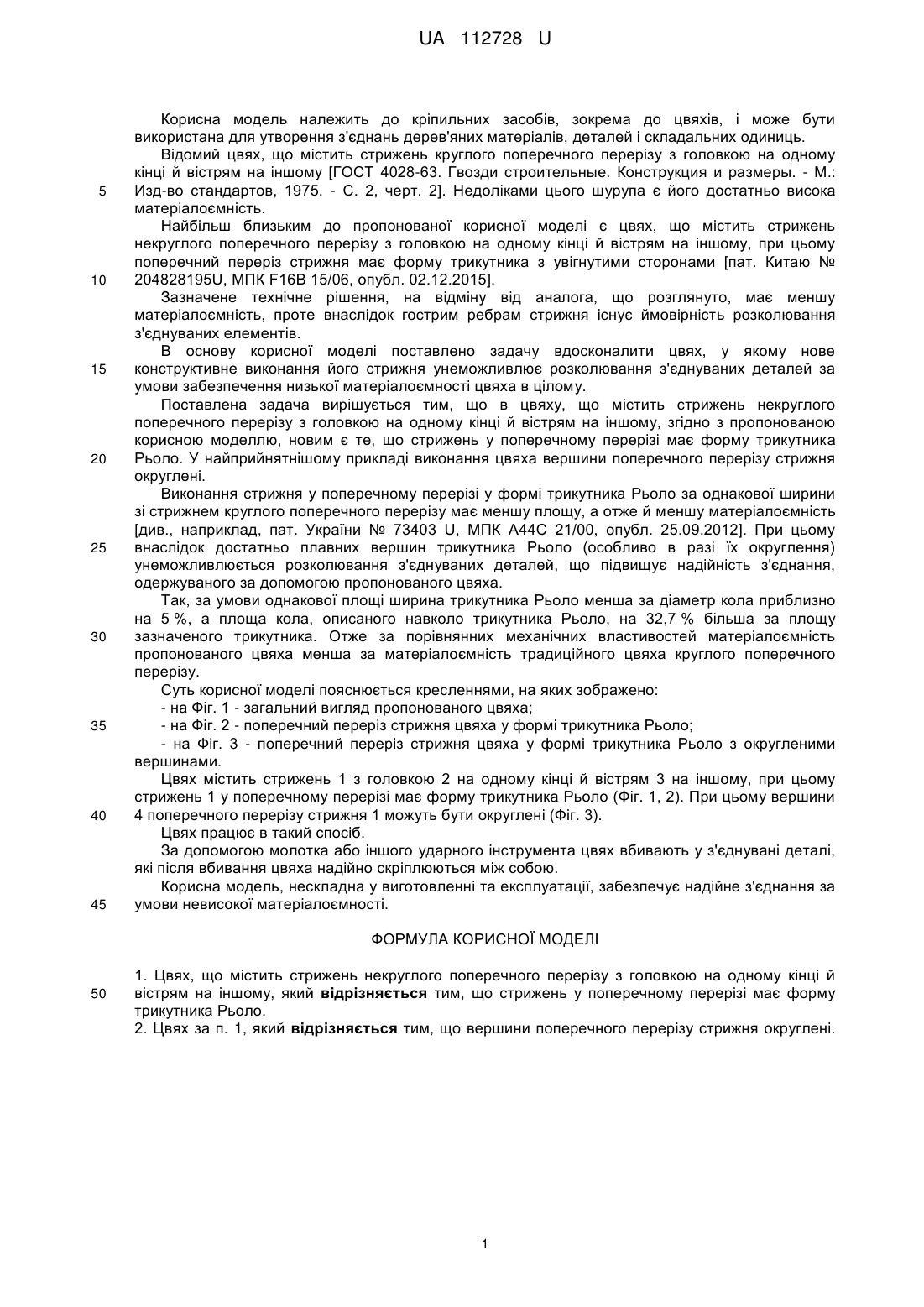

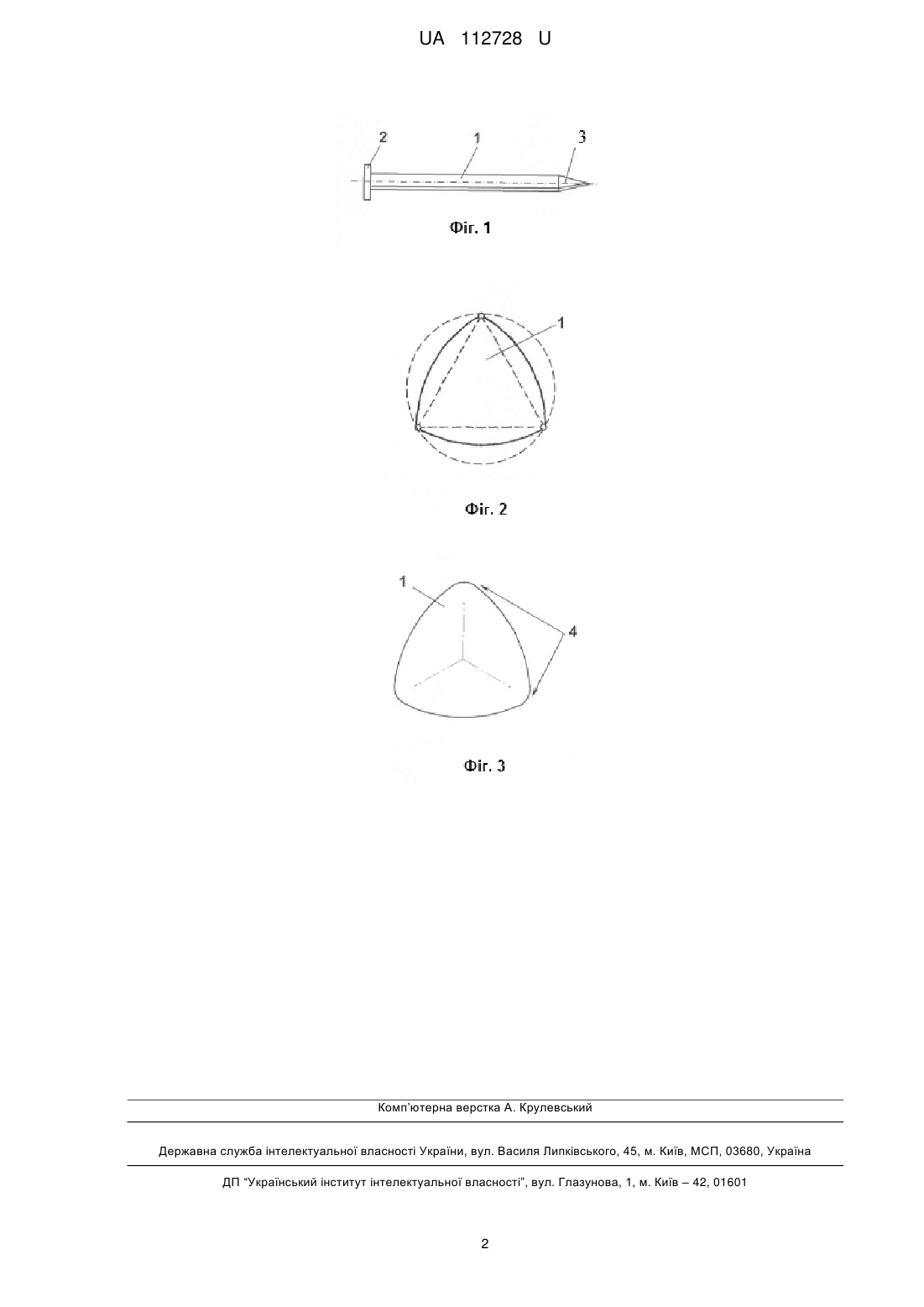

Реферат: UA 112728 U UA 112728 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до кріпильних засобів, зокрема до цвяхів, і може бути використана для утворення з'єднань дерев'яних матеріалів, деталей і складальних одиниць. Відомий цвях, що містить стрижень круглого поперечного перерізу з головкою на одному кінці й вістрям на іншому [ГОСТ 4028-63. Гвозди строительные. Конструкция и размеры. - Μ.: Изд-во стандартов, 1975. - С. 2, черт. 2]. Недоліками цього шурупа є його достатньо висока матеріалоємність. Найбільш близьким до пропонованої корисної моделі є цвях, що містить стрижень некруглого поперечного перерізу з головкою на одному кінці й вістрям на іншому, при цьому поперечний переріз стрижня має форму трикутника з увігнутими сторонами [пат. Китаю № 204828195U, МПК F16B 15/06, опубл. 02.12.2015]. Зазначене технічне рішення, на відміну від аналога, що розглянуто, має меншу матеріалоємність, проте внаслідок гострим ребрам стрижня існує ймовірність розколювання з'єднуваних елементів. В основу корисної моделі поставлено задачу вдосконалити цвях, у якому нове конструктивне виконання його стрижня унеможливлює розколювання з'єднуваних деталей за умови забезпечення низької матеріалоємності цвяха в цілому. Поставлена задача вирішується тим, що в цвяху, що містить стрижень некруглого поперечного перерізу з головкою на одному кінці й вістрям на іншому, згідно з пропонованою корисною моделлю, новим є те, що стрижень у поперечному перерізі має форму трикутника Рьоло. У найприйнятнішому прикладі виконання цвяха вершини поперечного перерізу стрижня округлені. Виконання стрижня у поперечному перерізі у формі трикутника Рьоло за однакової ширини зі стрижнем круглого поперечного перерізу має меншу площу, а отже й меншу матеріалоємність [див., наприклад, пат. України № 73403 U, МПК А44С 21/00, опубл. 25.09.2012]. При цьому внаслідок достатньо плавних вершин трикутника Рьоло (особливо в разі їх округлення) унеможливлюється розколювання з'єднуваних деталей, що підвищує надійність з'єднання, одержуваного за допомогою пропонованого цвяха. Так, за умови однакової площі ширина трикутника Рьоло менша за діаметр кола приблизно на 5 %, а площа кола, описаного навколо трикутника Рьоло, на 32,7 % більша за площу зазначеного трикутника. Отже за порівнянних механічних властивостей матеріалоємність пропонованого цвяха менша за матеріалоємність традиційного цвяха круглого поперечного перерізу. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - загальний вигляд пропонованого цвяха; - на Фіг. 2 - поперечний переріз стрижня цвяха у формі трикутника Рьоло; - на Фіг. 3 - поперечний переріз стрижня цвяха у формі трикутника Рьоло з округленими вершинами. Цвях містить стрижень 1 з головкою 2 на одному кінці й вістрям 3 на іншому, при цьому стрижень 1 у поперечному перерізі має форму трикутника Рьоло (Фіг. 1, 2). При цьому вершини 4 поперечного перерізу стрижня 1 можуть бути округлені (Фіг. 3). Цвях працює в такий спосіб. За допомогою молотка або іншого ударного інструмента цвях вбивають у з'єднувані деталі, які після вбивання цвяха надійно скріплюються між собою. Корисна модель, нескладна у виготовленні та експлуатації, забезпечує надійне з'єднання за умови невисокої матеріалоємності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Цвях, що містить стрижень некруглого поперечного перерізу з головкою на одному кінці й вістрям на іншому, який відрізняється тим, що стрижень у поперечному перерізі має форму трикутника Рьоло. 2. Цвях за п. 1, який відрізняється тим, що вершини поперечного перерізу стрижня округлені. 1 UA 112728 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
