Спосіб зведення литої смуги

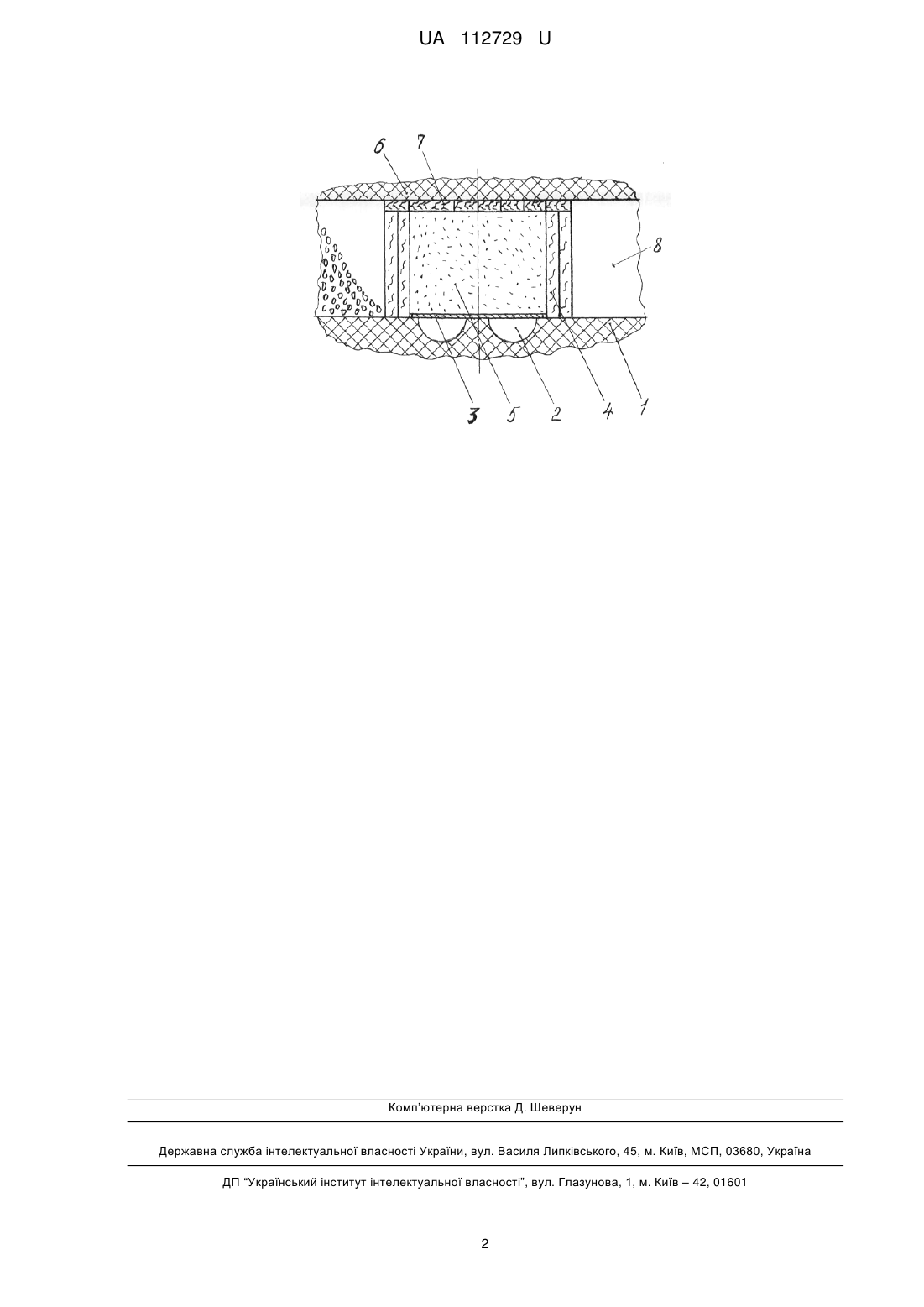

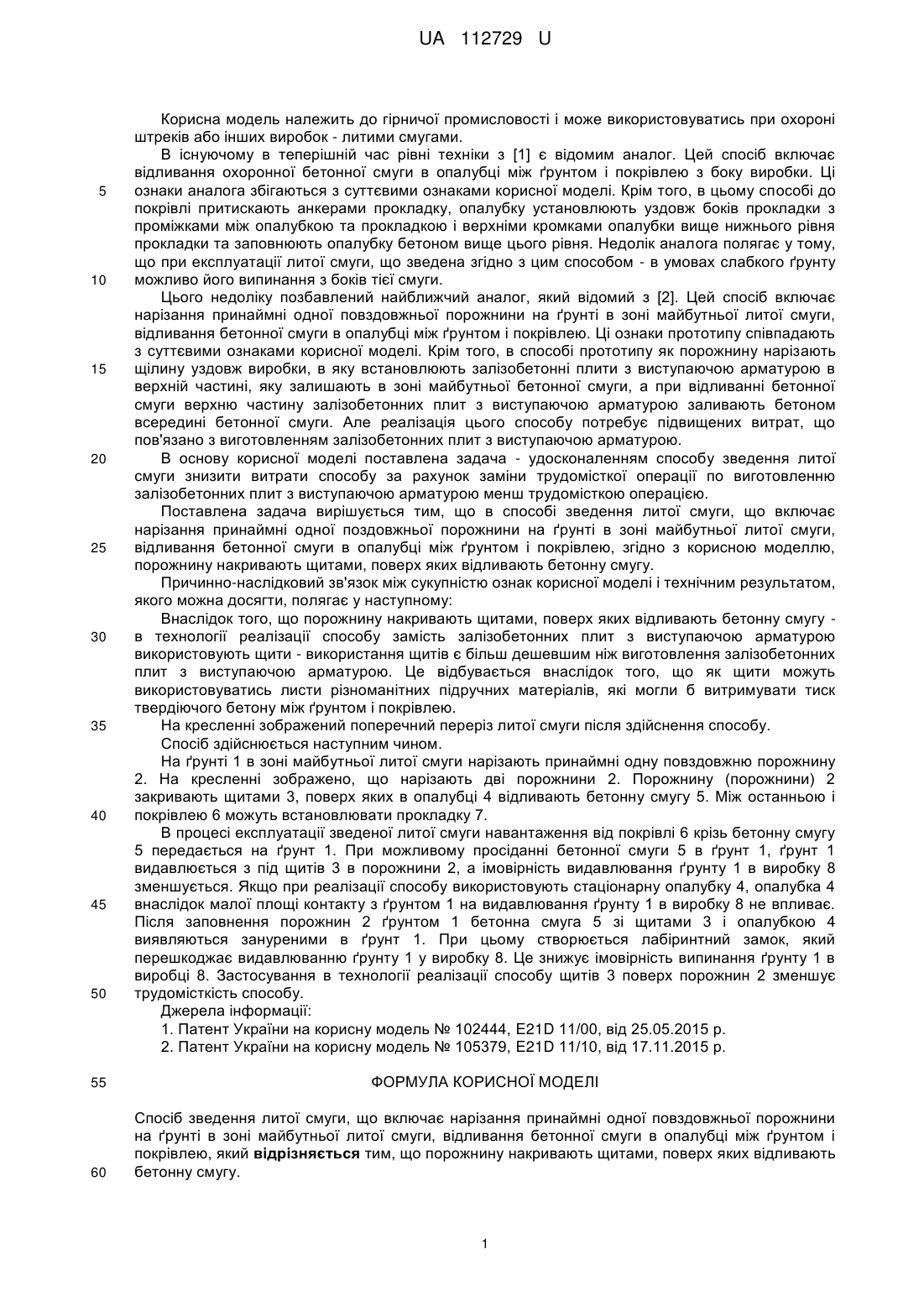

Реферат: Спосіб зведення литої смуги включає нарізання принаймні одної повздовжньої порожнини на ґрунті в зоні майбутньої литої смуги, відливання бетонної смуги в опалубці між ґрунтом і покрівлею. Порожнину накривають щитами, поверх яких відливають бетонну смугу. UA 112729 U (12) UA 112729 U UA 112729 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничої промисловості і може використовуватись при охороні штреків або інших виробок - литими смугами. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей спосіб включає відливання охоронної бетонної смуги в опалубці між ґрунтом і покрівлею з боку виробки. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того, в цьому способі до покрівлі притискають анкерами прокладку, опалубку установлюють уздовж боків прокладки з проміжками між опалубкою та прокладкою і верхніми кромками опалубки вище нижнього рівня прокладки та заповнюють опалубку бетоном вище цього рівня. Недолік аналога полягає у тому, що при експлуатації литої смуги, що зведена згідно з цим способом - в умовах слабкого ґрунту можливо його випинання з боків тієї смуги. Цього недоліку позбавлений найближчий аналог, який відомий з [2]. Цей спосіб включає нарізання принаймні одної повздовжньої порожнини на ґрунті в зоні майбутньої литої смуги, відливання бетонної смуги в опалубці між ґрунтом і покрівлею. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, в способі прототипу як порожнину нарізають щілину уздовж виробки, в яку встановлюють залізобетонні плити з виступаючою арматурою в верхній частині, яку залишають в зоні майбутньої бетонної смуги, а при відливанні бетонної смуги верхню частину залізобетонних плит з виступаючою арматурою заливають бетоном всередині бетонної смуги. Але реалізація цього способу потребує підвищених витрат, що пов'язано з виготовленням залізобетонних плит з виступаючою арматурою. В основу корисної моделі поставлена задача - удосконаленням способу зведення литої смуги знизити витрати способу за рахунок заміни трудомісткої операції по виготовленню залізобетонних плит з виступаючою арматурою менш трудомісткою операцією. Поставлена задача вирішується тим, що в способі зведення литої смуги, що включає нарізання принаймні одної поздовжньої порожнини на ґрунті в зоні майбутньої литої смуги, відливання бетонної смуги в опалубці між ґрунтом і покрівлею, згідно з корисною моделлю, порожнину накривають щитами, поверх яких відливають бетонну смугу. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному: Внаслідок того, що порожнину накривають щитами, поверх яких відливають бетонну смугу в технології реалізації способу замість залізобетонних плит з виступаючою арматурою використовують щити - використання щитів є більш дешевшим ніж виготовлення залізобетонних плит з виступаючою арматурою. Це відбувається внаслідок того, що як щити можуть використовуватись листи різноманітних підручних матеріалів, які могли б витримувати тиск твердіючого бетону між ґрунтом і покрівлею. На кресленні зображений поперечний переріз литої смуги після здійснення способу. Спосіб здійснюється наступним чином. На ґрунті 1 в зоні майбутньої литої смуги нарізають принаймні одну повздовжню порожнину 2. На кресленні зображено, що нарізають дві порожнини 2. Порожнину (порожнини) 2 закривають щитами 3, поверх яких в опалубці 4 відливають бетонну смугу 5. Між останньою і покрівлею 6 можуть встановлювати прокладку 7. В процесі експлуатації зведеної литої смуги навантаження від покрівлі 6 крізь бетонну смугу 5 передається на ґрунт 1. При можливому просіданні бетонної смуги 5 в ґрунт 1, ґрунт 1 видавлюється з під щитів 3 в порожнини 2, а імовірність видавлювання ґрунту 1 в виробку 8 зменшується. Якщо при реалізації способу використовують стаціонарну опалубку 4, опалубка 4 внаслідок малої площі контакту з ґрунтом 1 на видавлювання ґрунту 1 в виробку 8 не впливає. Після заповнення порожнин 2 ґрунтом 1 бетонна смуга 5 зі щитами 3 і опалубкою 4 виявляються зануреними в ґрунт 1. При цьому створюється лабіринтний замок, який перешкоджає видавлюванню ґрунту 1 у виробку 8. Це знижує імовірність випинання ґрунту 1 в виробці 8. Застосування в технології реалізації способу щитів 3 поверх порожнин 2 зменшує трудомісткість способу. Джерела інформації: 1. Патент України на корисну модель № 102444, E21D 11/00, від 25.05.2015 р. 2. Патент України на корисну модель № 105379, E21D 11/10, від 17.11.2015 р. 55ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб зведення литої смуги, що включає нарізання принаймні одної повздовжньої порожнини на ґрунті в зоні майбутньої литої смуги, відливання бетонної смуги в опалубці між ґрунтом і покрівлею, який відрізняється тим, що порожнину накривають щитами, поверх яких відливають бетонну смугу. 1 UA 112729 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
