Свердло для обробки полімерних композиційних матеріалів

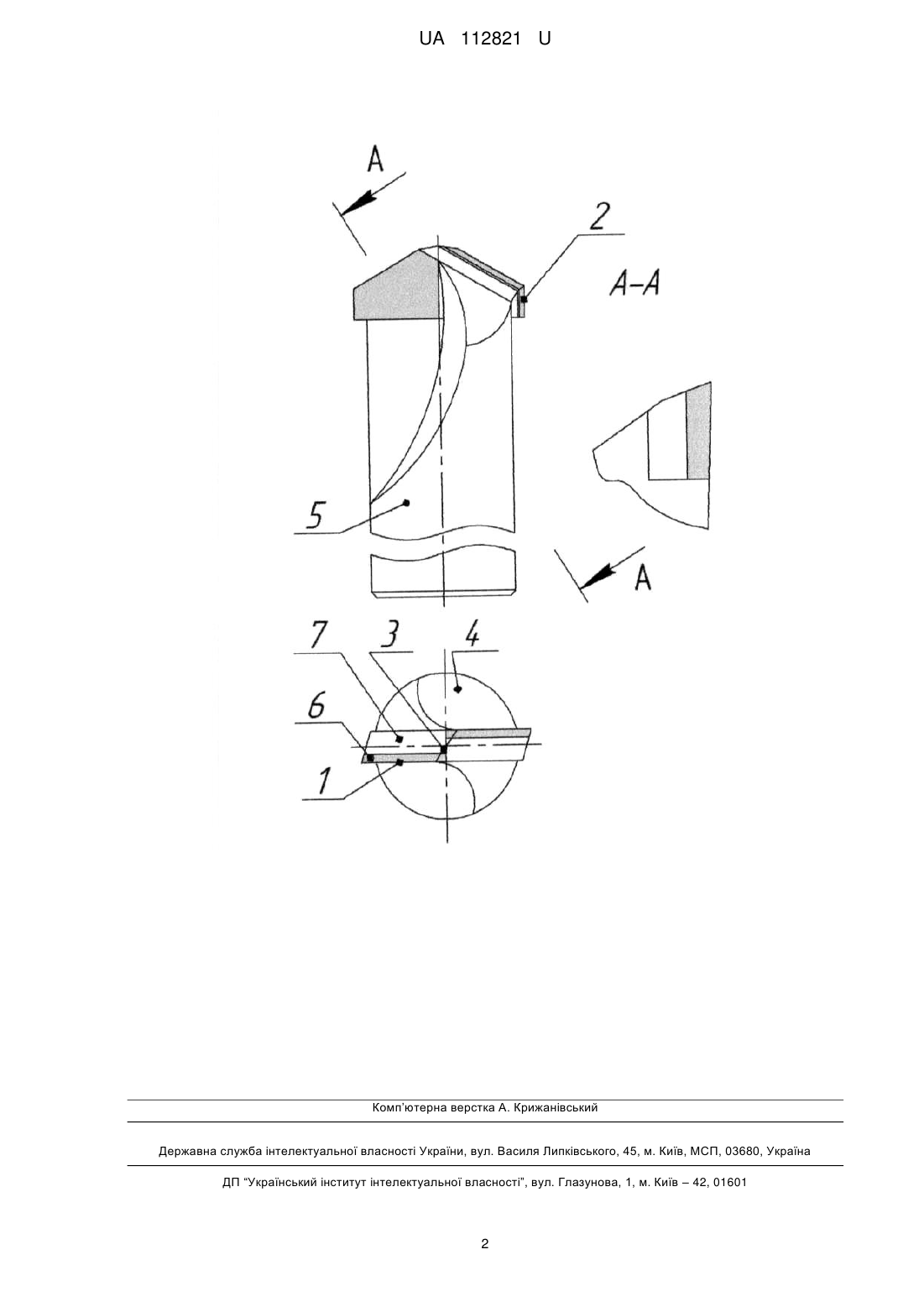

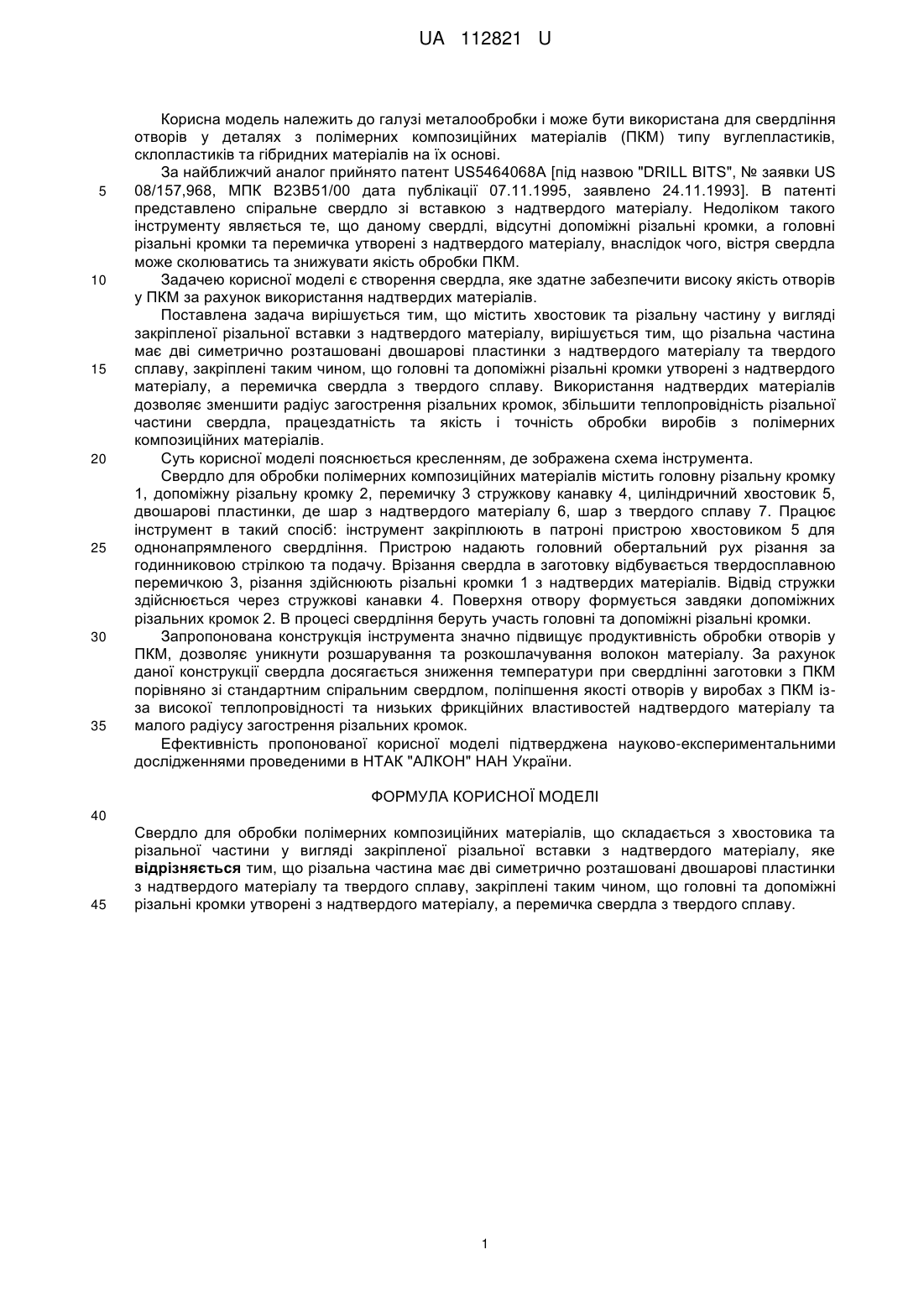

Реферат: Свердло для обробки полімерних композиційних матеріалів складається з хвостовика та різальної частини у вигляді закріпленої різальної вставки з надтвердого матеріалу. Різальна частина має дві симетрично розташовані двошарові пластинки з надтвердого матеріалу та твердого сплаву, закріплені таким чином, що головні та допоміжні різальні кромки утворені з надтвердого матеріалу, а перемичка свердла з твердого сплаву. UA 112821 U (12) UA 112821 U UA 112821 U 5 10 15 20 25 30 35 Корисна модель належить до галузі металообробки і може бути використана для свердління отворів у деталях з полімерних композиційних матеріалів (ПКМ) типу вуглепластиків, склопластиків та гібридних матеріалів на їх основі. За найближчий аналог прийнято патент US5464068A [під назвою "DRILL BITS", № заявки US 08/157,968, МПК В23В51/00 дата публікації 07.11.1995, заявлено 24.11.1993]. В патенті представлено спіральне свердло зі вставкою з надтвердого матеріалу. Недоліком такого інструменту являється те, що даному свердлі, відсутні допоміжні різальні кромки, а головні різальні кромки та перемичка утворені з надтвердого матеріалу, внаслідок чого, вістря свердла може сколюватись та знижувати якість обробки ПКМ. Задачею корисної моделі є створення свердла, яке здатне забезпечити високу якість отворів у ПКМ за рахунок використання надтвердих матеріалів. Поставлена задача вирішується тим, що містить хвостовик та різальну частину у вигляді закріпленої різальної вставки з надтвердого матеріалу, вирішується тим, що різальна частина має дві симетрично розташовані двошарові пластинки з надтвердого матеріалу та твердого сплаву, закріплені таким чином, що головні та допоміжні різальні кромки утворені з надтвердого матеріалу, а перемичка свердла з твердого сплаву. Використання надтвердих матеріалів дозволяє зменшити радіус загострення різальних кромок, збільшити теплопровідність різальної частини свердла, працездатність та якість і точність обробки виробів з полімерних композиційних матеріалів. Суть корисної моделі пояснюється кресленням, де зображена схема інструмента. Свердло для обробки полімерних композиційних матеріалів містить головну різальну кромку 1, допоміжну різальну кромку 2, перемичку 3 стружкову канавку 4, циліндричний хвостовик 5, двошарові пластинки, де шар з надтвердого матеріалу 6, шар з твердого сплаву 7. Працює інструмент в такий спосіб: інструмент закріплюють в патроні пристрою хвостовиком 5 для однонапрямленого свердління. Пристрою надають головний обертальний рух різання за годинниковою стрілкою та подачу. Врізання свердла в заготовку відбувається твердосплавною перемичкою 3, різання здійснюють різальні кромки 1 з надтвердих матеріалів. Відвід стружки здійснюється через стружкові канавки 4. Поверхня отвору формується завдяки допоміжних різальних кромок 2. В процесі свердління беруть участь головні та допоміжні різальні кромки. Запропонована конструкція інструмента значно підвищує продуктивність обробки отворів у ПКМ, дозволяє уникнути розшарування та розкошлачування волокон матеріалу. За рахунок даної конструкції свердла досягається зниження температури при свердлінні заготовки з ПКМ порівняно зі стандартним спіральним свердлом, поліпшення якості отворів у виробах з ПКМ ізза високої теплопровідності та низьких фрикційних властивостей надтвердого матеріалу та малого радіусу загострення різальних кромок. Ефективність пропонованої корисної моделі підтверджена науково-експериментальними дослідженнями проведеними в НТАК "АЛКОН" НАН України. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Свердло для обробки полімерних композиційних матеріалів, що складається з хвостовика та різальної частини у вигляді закріпленої різальної вставки з надтвердого матеріалу, яке відрізняється тим, що різальна частина має дві симетрично розташовані двошарові пластинки з надтвердого матеріалу та твердого сплаву, закріплені таким чином, що головні та допоміжні різальні кромки утворені з надтвердого матеріалу, а перемичка свердла з твердого сплаву. 1 UA 112821 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
