Затискний механізм

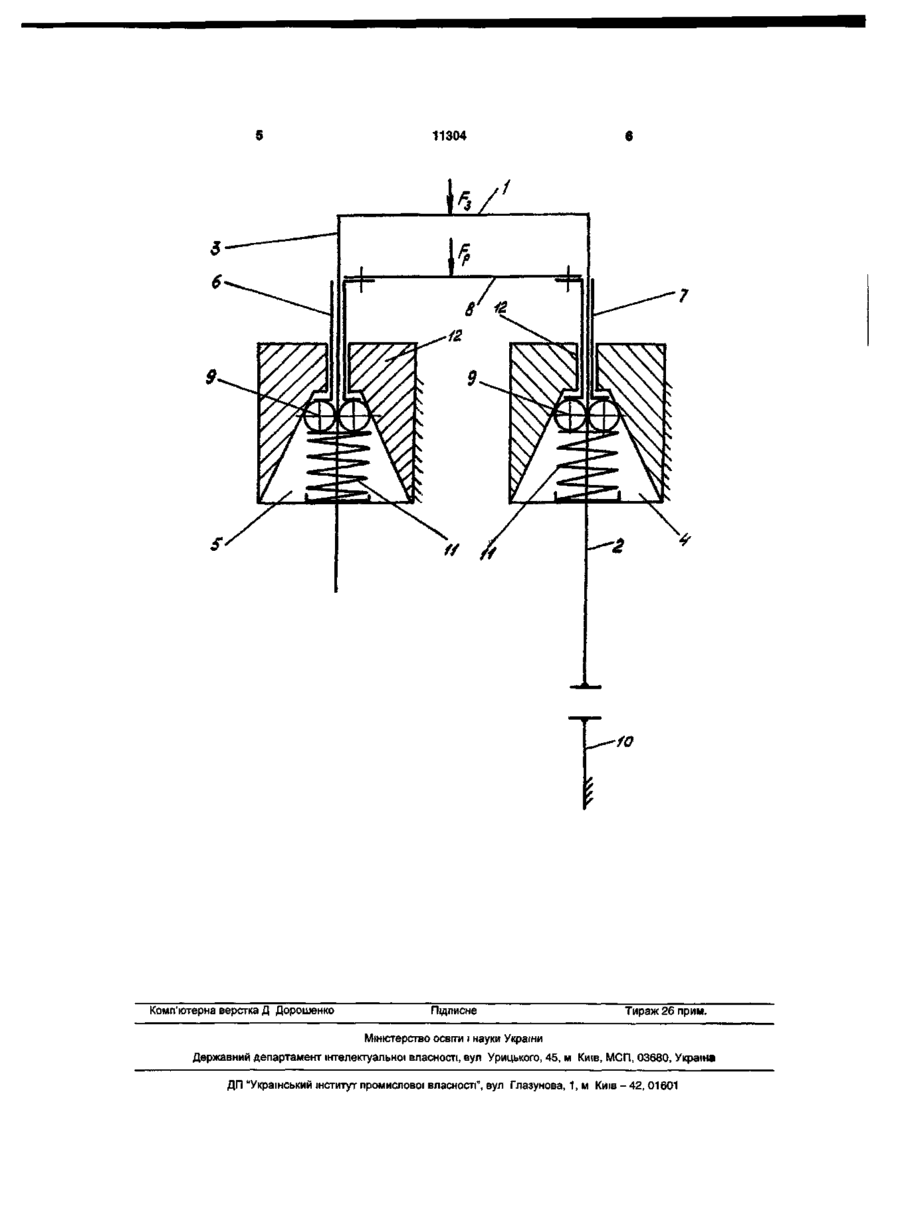

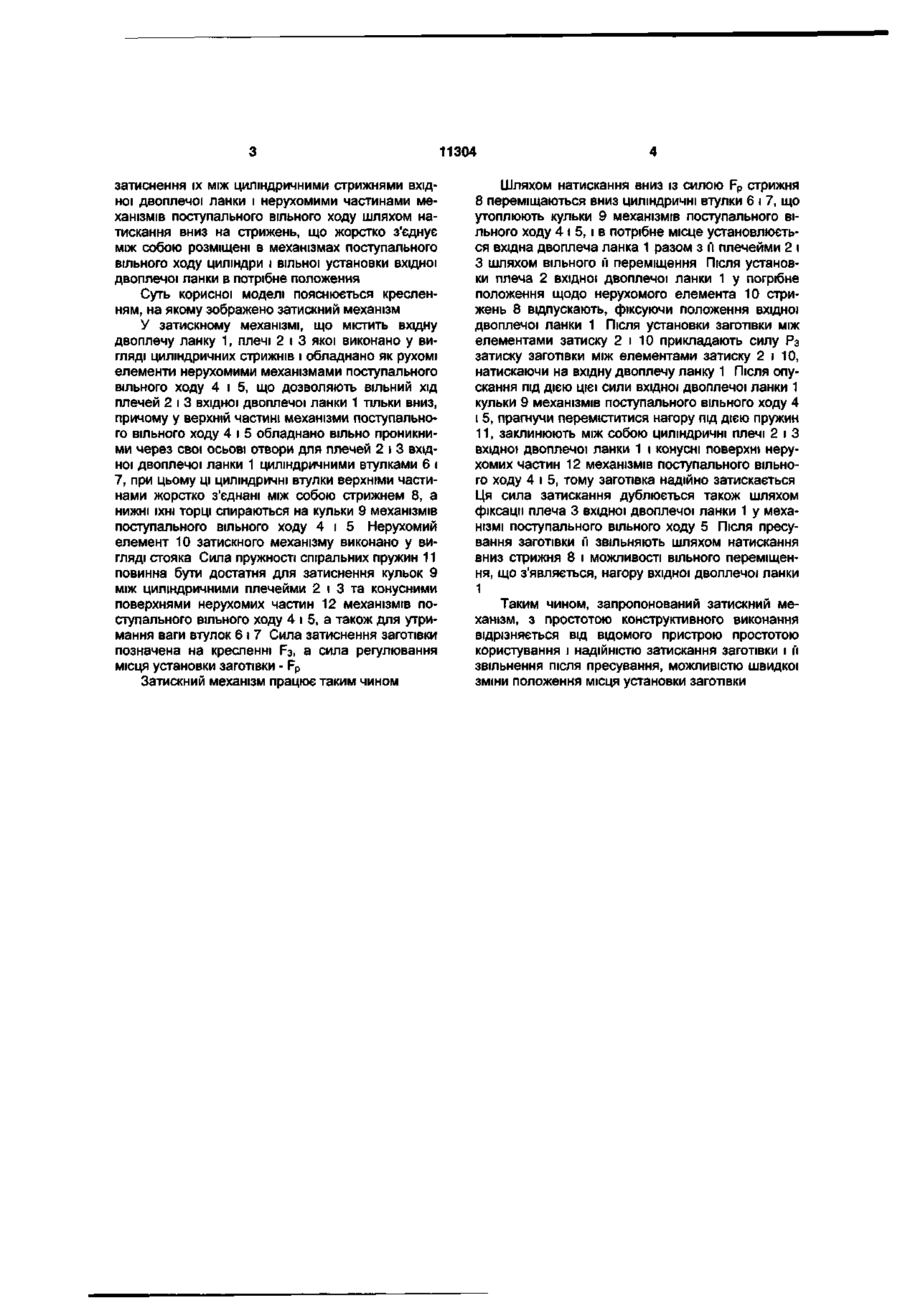

Затискний механізм, що містить вхідну двоплечу ланку, встановлену з можливістю поступального руху, який має можливість передаватись проміжним ланкам через поступальні кінематичні пари і клини, який відрізняється тим, що плечі вхідної двоплечої ланки виконані у вигляді циліндричних стрижнів, які обладнано, як рухомі ланки, нерухомими механізмами поступального вільного ходу, причому у верхній частині механізми поступального вільного ходу обладнано вільно проникними через своє осьове свердління для плечей вхідної двоплечої ланки циліндричними втулками, при цьому циліндричні втулки у верхній частині жорстко з'єднані між собою стрижнем, а їхні нижні торці вільно спираються на кульки механізмів поступального вільного ходу. Корисна модель відноситься до механізмів, що використовуються у пресах. Відомо затискний механізм, що містить вхідну двоплечу ланку, причому поступальний рух, що надається їй для затиску заготівки, передається проміжним ланкам через поступальні кінематичні пари і клини [див. А.Ф. Крайнев. Словарьсправочник по механизмам. - 2-е изд., перераб. и доп. - М.: Машиностроение, 1987. - 560с, с. 154]. Цей затискний механізм обрано за прототип. Недолік відомого пристрою полягає в тому, що передача руху вхідної двоплечої ланки через клини призводить до неефективного використання сил, що прикладаються до неї, і, відповідно, до зниження сил затискання заготівки. Після закінчення процесу пресування виникає проблема усунення заготівки з затискного механізму. Після багаторазового використання затискного пристрою внаслідок циклічно повторюваних при затиску заготівок поступальних переміщень вхідної двоплечої і проміжних ланок змінюється положення місця розміщення заготівок, що може викликати необхідність відновлення цього місця, однак через конструкцію відомого пристрою це зв'язано з незручностями і труднощами. В основу корисної моделі поставлено задачу досягнення повної передачі сил, що прикладаються до вхідної двоплечої ланки, до місця затискання заготівки і досягнення простої зміни по висоті місця розміщення заготівки. Поставлена задача досягається тим, що в затискному механізмі, що містить вхідну двоплечу ланку, причому поступальний рух, що надається їй для затискання заготівки, передається проміжним ланкам через поступальні кінематичні пари і клини, відповідно до корисної моделі, плечі вхідної двоплечої ланки виконано у вигляді циліндричних стрижнів і обладнані, як рухомі ланки, нерухомими механізмами поступального вільного ходу, що дозволяють вільний хід плечей вхідної двоплечої ланки тільки вниз, причому у верхній частині механізми поступального вільного ходу обладнано вільно проникними через своє осьове свердління для плечей вхідної двоплечої ланки циліндричними втулками, причому ці циліндричні втулки у верхній частині жорстко з'єднані між собою стрижнем, а їхні нижні торці вільно спираються на кульки механізмів поступального вільного ходу. Завдяки тому, що рух вхідної двоплечої ланки відбувається в механізмах поступального вільного ходу з передачею зусилля, що прикладається до цієї ланки, паралельно на кожне його плече, забезпечується повна передача зусилля на плече вхідної двоплечої ланки - рухомий елемент затиску заготівки відносно стояка, як нерухомого елемента місця розміщення заготівки, і на рівнобіжне плече вхідної двоплечої ланки і надійність затиску заготівки. Якщо необхідно змінити місце розміщення заготівки по висоті, досить віджати кульки механізмів поступального вільного ходу з зони со о со О) 11304 затиснення їх між циліндричними стрижнями вхідної двоплечої ланки і нерухомими частинами механізмів поступального вільного ходу шляхом натискання вниз на стрижень, що жорстко з'єднує між собою розміщені в механізмах поступального вільного ходу циліндри і вільної установки вхідної двоплечої ланки в потрібне положення Суть корисної моделі пояснюється кресленням, на якому зображено затискний механізм У затискному механізмі, що містить вхідну двоплечу ланку 1, плечі 2 і 3 якої виконано у вигляді циліндричних стрижнів і обладнано як рухомі елементи нерухомими механізмами поступального вільного ходу 4 і 5, що дозволяють вільний хід плечей 2 і 3 вхідної двоплечої ланки 1 тільки вниз, причому у верхній частині механізми поступального вільного ходу 4 і 5 обладнано вільно проникними через свої осьові отвори для плечей 2 і 3 вхідної двоплечої ланки 1 циліндричними втулками 6 і 7, при цьому ці циліндричні втулки верхніми частинами жорстко з'єднані між собою стрижнем 8, а нижні їхні торці спираються на кульки 9 механізмів поступального вільного ходу 4 і 5 Нерухомий елемент 10 затискного механізму виконано у вигляді стояка Сила пружності спіральних пружин 11 повинна бути достатня для затиснення кульок 9 між циліндричними плечейми 2 і 3 та конусними поверхнями нерухомих частин 12 механізмів поступального вільного ходу 4 і 5, а також для утримання ваги втулок 6 і 7 Сила затиснення заготівки позначена на кресленні F3, а сила регулювання місця установки заготівки - Fp Затискний механізм працює таким чином Шляхом натискання вниз із силою Fp стрижня 8 переміщаються вниз циліндричні втулки 6 і 7, що утоплюють кульки 9 механізмів поступального вільного ходу 4 і 5, і в потрібне місце установлюється вхідна двоплеча ланка 1 разом з її плечейми 2 і З шляхом вільного її переміщення Після установки плеча 2 вхідної двоплечої ланки 1 у погрібне положення щодо нерухомого елемента 10 стрижень 8 відпускають, ф'ксуючи положення вхідної двоплечої ланки 1 Після установки заготівки між елементами затиску 2 і 10 прикладають силу Р3 затиску заготівки між елементами затиску 2 і 10, натискаючи на вхідну двоплечу ланку 1 Після опускання під дією цієї сили вхідної двоплечої ланки 1 кульки 9 механізмів поступального вільного ходу 4 і 5, прагнучи переміститися нагору під дією пружин 11, заклинюють між собою циліндричні плечі 2 і З вхідної двоплечої ланки 1 і конусні поверхні нерухомих частин 12 механізмів поступального вільного ходу 4 і 5, тому заготівка надійно затискається Ця сила затискання дублюється також шляхом фіксації плеча 3 вхідної двоплечої ланки 1 у механізмі поступального вільного ходу 5 Після пресування заготівки її звільняють шляхом натискання вниз стрижня 8 і можливості вільного переміщення, що з'являється, нагору вхідної двоплечої ланки 1 Таким чином, запропонований затискний механізм, з простотою конструктивного виконання відрізняється від відомого пристрою простотою користування і надійністю затискання заготівки і її звільнення після пресування, можливістю швидкої зміни положення місця установки заготівки 11304 Комп'ютерна верстка Д Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
