Труболовка внутрішня

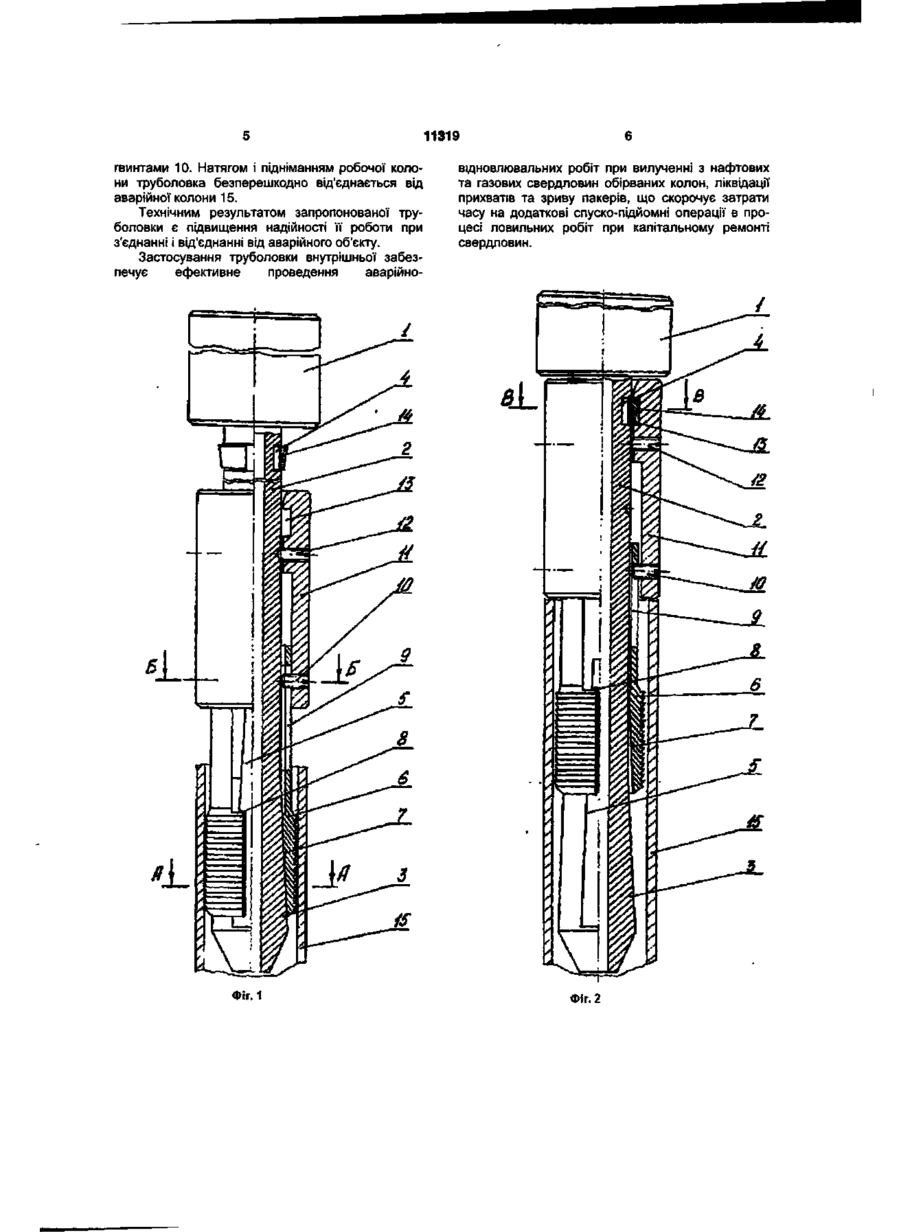

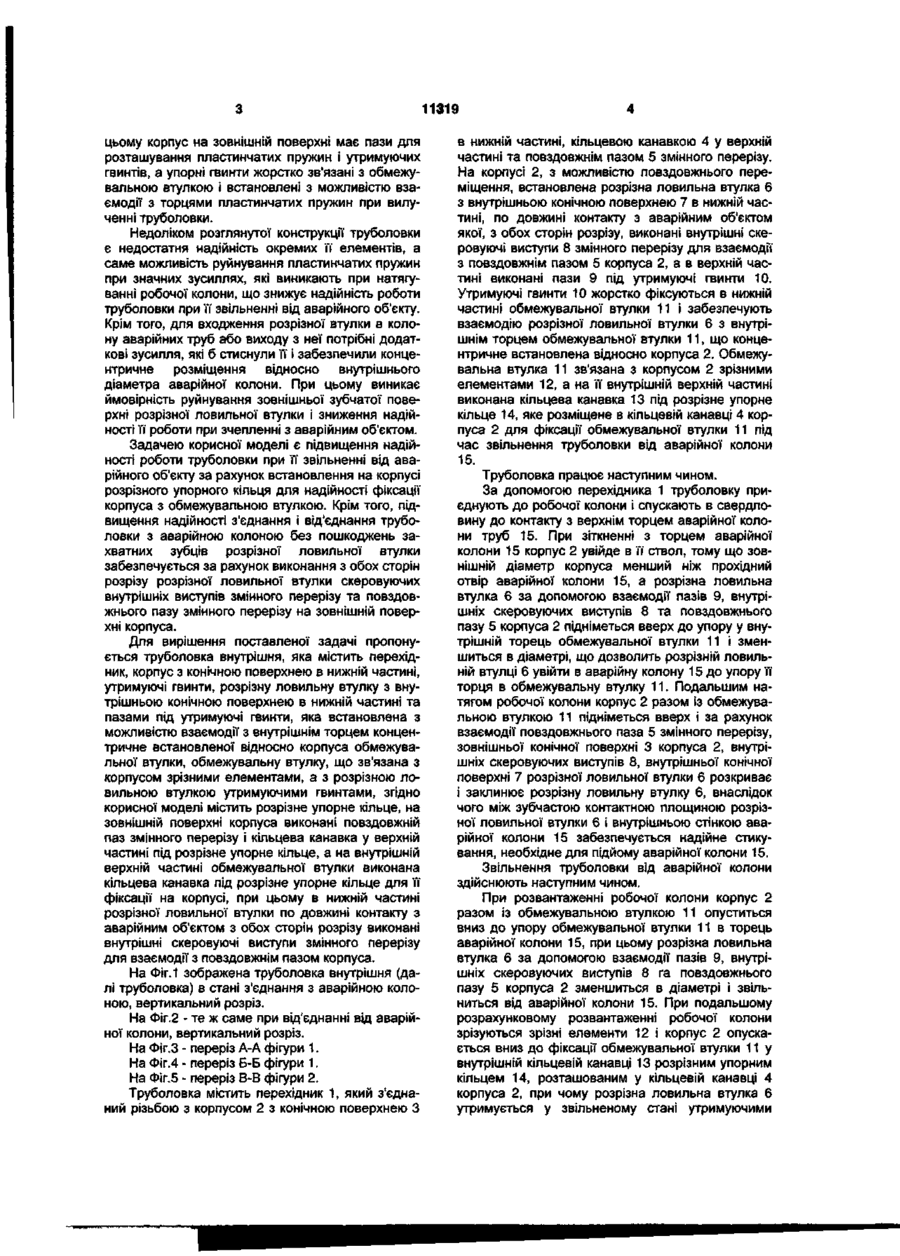

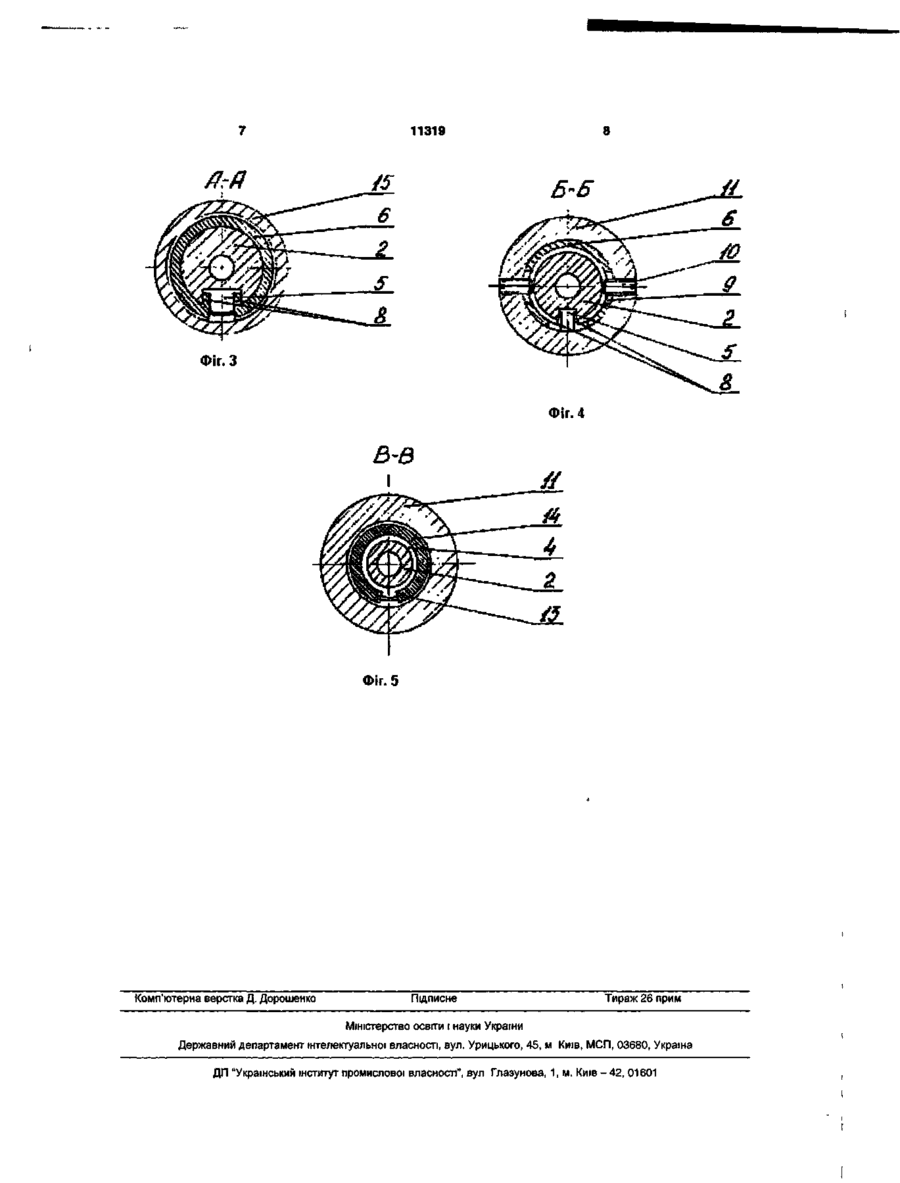

Труболовка внутрішня, яка містить перехідник, корпус з конічною поверхнею в нижній частині, утримуючі гвинти, розрізну ловильну втулку з внутрішньою конічною поверхнею в нижній частині та пазами під утримуючі гвинти, яка встановлена з можливістю взаємодії з внутрішнім торцем концентрично встановленої відносно корпуса обмежувальної втулки, обмежувальну втулку, що зв'язана з корпусом зрізними елементами, а з розрізною ловильною втулкою утримуючими гвинтами, яка відрізняється тим, що містить розрізне упорне кільце, на ЗОВНІШНІЙ поверхні корпуса виконані повздовжній паз змінного перерізу і кільцева канавка у верхній частині під розрізне упорне кільце, а на внутрішній верхній частині обмежувальної втулки виконана кільцева канавка під розрізне упорне кільце для й фіксації на корпусі, при цьому в нижній частині розрізної ловильної втулки по довжині контакту з аварійним об'єктом з обох сторін розрізу виконані внутрішні скеровуючі виступи змінного перерізу для взаємодії з повздовжнім пазом корпуса. Корисна модель відноситься до нафтогазової промисловості, зокрема до ловильних пристроїв, що використовуються для вилучення труб аварійних об'єктів зі свердловини (прихоплені чи обірвані труби, пакер і т п ) шляхом захвату і зчеплення з внутрішньою стінкою аварійного об'єкта, який має круглий отвір Відома труболовка внутрішня, яка містить перехідник, корпус, на КОНІЧНІЙ частині якого розташована ловильна втулка з неповними двохсторонніми розрізами, завдяки чому вона може стискатись і зменшуватись в діаметрі Ловильна втулка у верхній частині має захватні гачки, а перехідник має в нижній частині захватні пальці Для звільнення труболовки від прихоплених труб й корпус різкою посадкою опускають в нижнє положення і провертають вправо, при цьому захватні пальці перехщника зайдуть у вушка захватних гачків При ПІДЙОМІ колони труб ловильна втулка, яка утримується на пальцях, витягнеться разом з корпусом із аварійної труби [див а с СРСР № 222307, Кл 5а, 31/00 МПК Е 21Ь, публ 22 07.1968р , Бюл №23] Недоліком цієї труболовки є ґі недостатня надійність, що полягає в необхідності провертання труболовки при П від'єднанні від прихоплених аварійних труб та в можливому згині або зриві захватних гачків при упорі ловильної втулки в торець прихоплених труб Найбільш близьким по технічній сутності і результату, що досягається (прототипом), до запропонованого технічного рішення є труболовка внутрішня, що звільнюється [див патент Роси № 2014431, 5 МПК Е 21 В 31/00, публ 15 06 1994р , Бюл №11], яка містить перехідник, корпус з конічною зовнішньою поверхнею в нижній частині, упорні гвинти, розташовану на корпусі розрізну ловильну втулку з пазами під упорні гвинти, яка має внутрішню конічну поверхню під конічну поверхню корпуса, обмежувальну втулку, що концентрично встановлена відносно корпуса та зв'язана з корпусом зрізними елементами, жорстко зв'язані ВІДПОВІДНО з корпусом і обмежувальною втулкою пластичні пружини і утримуючі гвинти, які розташовані з можливістю переміщення по пазах ловильної втулки, що встановлена з можливістю взаємодії з внутрішнім торцем обмежувальної втулки, при О) со < СП 11319 цьому корпус на зовнішній поверхні має пази для розташування пластинчатих пружин і утримуючих гвинтів, а упорні гвинти жорстко зв'язані з обмежувальною втулкою і встановлені з можливістю взаємодії з торцями пластинчатих пружин при вилученні труболовки. Недоліком розглянутої конструкції труболовки є недостатня надійність окремих її елементів, а саме можливість руйнування пластинчатих пружин при значних зусиллях, які виникають при натягуванні робочої колони, що знижує надійність роботи труболовки при її звільненні від аварійного об'єкту. Крім того, для входження розрізної втулки в колону аварійних труб або виходу з неї потрібні додаткові зусилля, які б стиснули її і забезпечили концентричне розміщення відносно внутрішнього діаметра аварійної колони. При цьому виникає ймовірність руйнування зовнішньої зубчатої поверхні розрізної ловильної втулки і зниження надійності її роботи при зчепленні з аварійним об'єктом. Задачею корисної моделі є підвищення надійності роботи труболовки при її звільненні від аварійного об'єкту за рахунок встановлення на корпусі розрізного упорного кільця для надійності фіксації корпуса з обмежувальною втулкою. Крім того, підвищення надійності з'єднання і від'єднання труболовки з аварійною колоною без пошкоджень захватних зубців розрізної ловильної втулки забезпечується за рахунок виконання зобох сторін розрізу розрізної ловильної втулки скеровуючих внутрішніх виступів змінного перерізу та повздовжнього пазу змінного перерізу на зовнішній поверхні корпуса. Для вирішення поставленої задачі пропонується труболовка внутрішня, яка містить перехідник, корпус з конічною поверхнею в нижній частині, утримуючі гвинти, розрізну ловильну втулку з внутрішньою конічною поверхнею в нижній частині та пазами під утримуючі гвинти, яка встановлена з можливістю взаємодії з внутрішнім торцем концентричне встановленої відносно корпуса обмежувальної втулки, обмежувальну втулку, що зв'язана з корпусом зрізними елементами, а з розрізною ловильною втулкою утримуючими гвинтами, згідно корисної моделі містить розрізне упорне кільце, на зовнішній поверхні корпуса виконані повздовжній паз змінного перерізу і кільцева канавка у верхній частині під розрізне упорне кільце, а на внутрішній верхній частині обмежувальної втулки виконана кільцева канавка під розрізне упорне кільце для її фіксації на корпусі, при цьому в нижній частині розрізної ловильної втулки по довжині контакту з аварійним об'єктом з обох сторін розрізу виконані внутрішні скеровуючі виступи змінного перерізу для взаємодії з повздовжнім пазом корпуса. На Фіг.1 зображена труболовка внутрішня (далі труболовка) в стані з'єднання з аварійною колоною, вертикальний розріз. На Фіг.2 - те ж саме при від'єднанні від аварійної колони, вертикальний розріз. На Фіг.З - переріз А-А фігури 1. На Фіг.4 - переріз Б-Б фігури 1. На Фіг.5 - переріз В-В фігури 2. Труболовка містить перехідник 1, який з'єднаний різьбою з корпусом 2 з конічною поверхнею З в нижній частині, кільцевою канавкою 4 у верхній частині та повздовжнім пазом 5 змінного перерізу. На корпусі 2, з можливістю повздовжнього переміщення, встановлена розрізна ловильна втулка 6 з внутрішньою конічною поверхнею 7 в нижній частині, по довжині контакту з аварійним об'єктом якої, з обох сторін розрізу, виконані внутрішні скеровуючі виступи 8 змінного перерізу для взаємодії з повздовжнім пазом 5 корпуса 2, а в верхній частині виконані пази 9 під утримуючі гвинти 10. Утримуючі гвинти 10 жорстко фіксуються в нижній частині обмежувальної втулки 11 і забезпечують взаємодію розрізної ловильної втулки 6 з внутрішнім торцем обмежувальної втулки 11, що концентричне встановлена відносно корпуса 2. Обмежувальна втулка 11 зв'язана з корпусом 2 зрізними елементами 12, а на її внутрішній верхній частині виконана кільцева канавка 13 під розрізне упорне кільце 14, яке розміщене в кільцевій канавці 4 корпуса 2 для фіксації обмежувальної втулки 11 під час звільнення труболовки від аварійної колони 15. Труболовка працює наступним чином. За допомогою перехідника 1 труболовку приєднують до робочої колони і спускають в свердловину до контакту з верхнім торцем аварійної колони труб 15. При зіткненні з торцем аварійної колони 15 корпус 2 увійде в її ствол, тому що зовнішній діаметр корпуса менший ніж прохідний отвір аварійної колони 15, а розрізна ловильна втулка 6 за допомогою взаємодії пазів 9, внутрішніх скеровуючих виступів 8 та повздовжнього пазу 5 корпуса 2 підніметься вверх до упору у внутрішній торець обмежувальної втулки 11 і зменшиться в діаметрі, що дозволить розрізній ловильній втулці 6 увійти в аварійну колону 15 до упору її торця в обмежувальну втулку 11. Подальшим натягом робочої колони корпус 2 разом із обмежувальною втулкою 11 підніметься вверх і за рахунок взаємодії повздовжнього паза 5 змінного перерізу, зовнішньої конічної поверхні 3 корпуса 2, внутрішніх скеровуючих виступів 8, внутрішньої конічної поверхні 7 розрізної ловильної втулки 6 розкриває і заклинює розрізну ловильну втулку 6, внаслідок чого між зубчастою контактною площиною розрізної ловильної втулки 6 і внутрішньою стінкою аварійної колони 15 забезпечується надійне стикування, необхідне для підйому аварійної колони 15. Звільнення труболовки від аварійної колони здійснюють наступним чином. При розвантаженні робочої колони корпус 2 разом із обмежувальною втулкою 11 опуститься вниз до упору обмежувальної втулки 11 в торець аварійної колони 15, при цьому розрізна ловильна втулка 6 за допомогою взаємодії пазів 9, внутрішніх скеровуючих виступів 8 га повздовжнього пазу 5 корпуса 2 зменшиться в діаметрі і звільниться від аварійної колони 15. При подальшому розрахунковому розвантаженні робочої колони зрізуються зрізні елементи 12 і корпус 2 опускається вниз до фіксації обмежувальної втулки 11 у внутрішній кільцевій канавці 13 розрізним упорним кільцем 14, розташованим у кільцевій канавці 4 корпуса 2, при чому розрізна ловильна втулка 6 утримується у звільненому стані утримуючими 11319 гвинтами 10. Натягом і підніманням робочої колони труболовка безперешкодно від'єднається від аварійної колони 15. Технічним результатом запропонованої труболовки є підвищення надійності її роботи при з'єднанні і від'єднанні від аварійного об'єкту. Застосування труболовки внутрішньої забезпечує ефективне проведення аварійно Фіг. 1 відновлювальних робіт при вилученні з нафтових та газових свердловин обірваних колон, ліквідації прихватів та зриву пакерів, що скорочує затрати часу на додаткові спуско-підйомні операції в процесі ловильних робіт при капітальному ремонті свердловин. Фіг. 2 11319 Лтй Б'Є Фіг. З Фіг. 4 Фіг. 5 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
