Механізм відтягнення полотна круглов’язальної машини

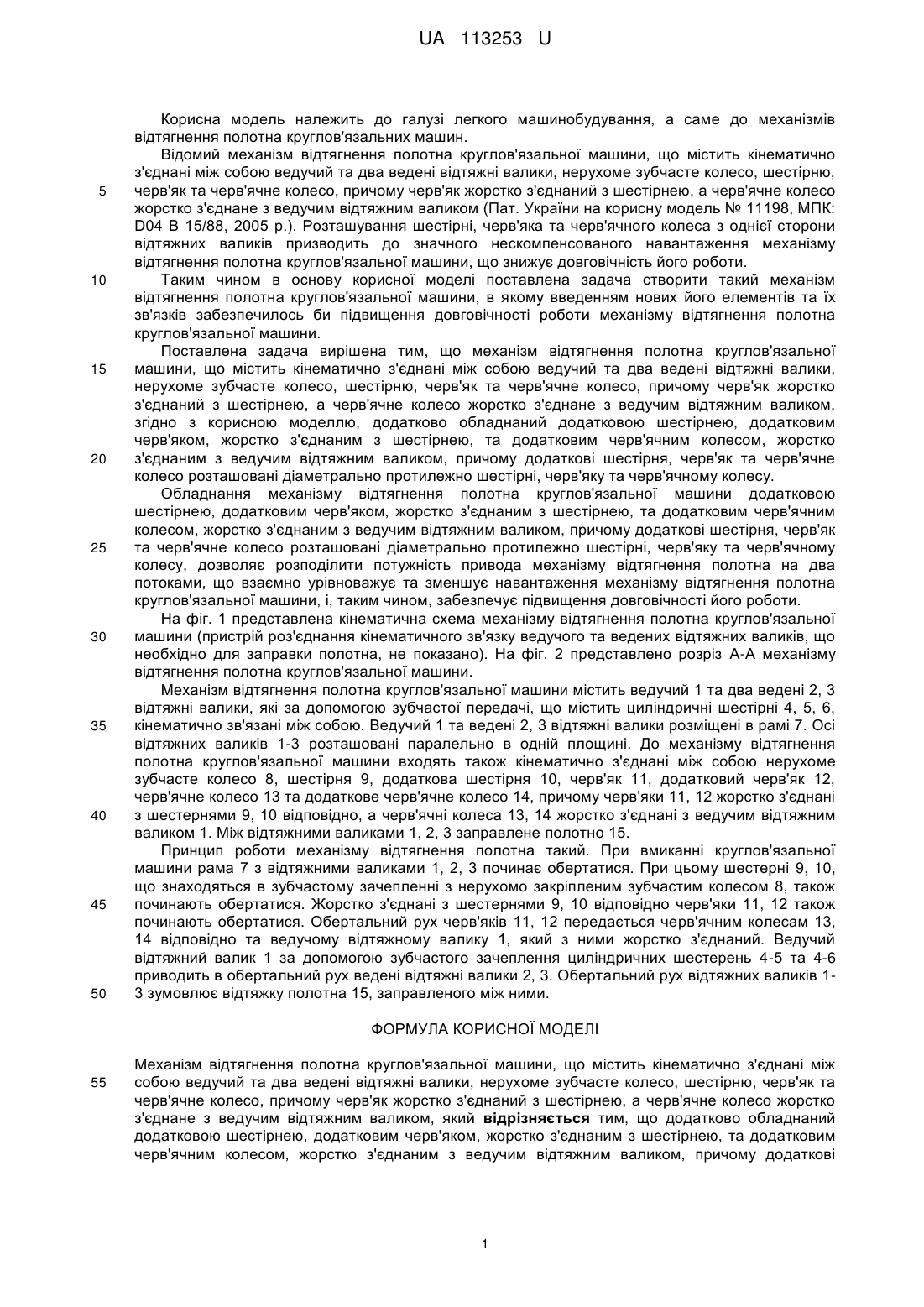

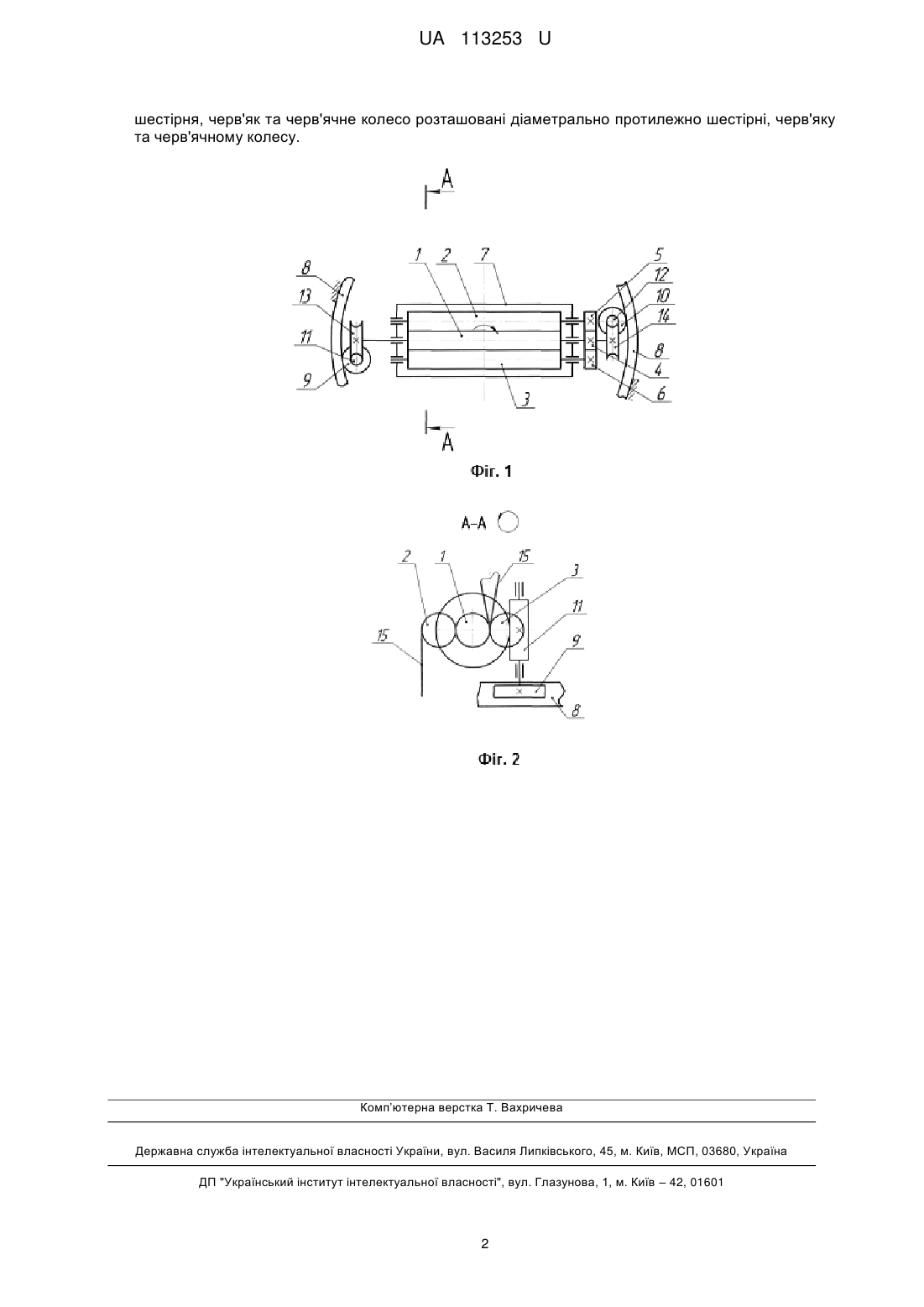

Реферат: UA 113253 U UA 113253 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі легкого машинобудування, а саме до механізмів відтягнення полотна круглов'язальних машин. Відомий механізм відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий та два ведені відтяжні валики, нерухоме зубчасте колесо, шестірню, черв'як та черв'ячне колесо, причому черв'як жорстко з'єднаний з шестірнею, а черв'ячне колесо жорстко з'єднане з ведучим відтяжним валиком (Пат. України на корисну модель № 11198, МПК: D04 В 15/88, 2005 p.). Розташування шестірні, черв'яка та черв'ячного колеса з однієї сторони відтяжних валиків призводить до значного нескомпенсованого навантаження механізму відтягнення полотна круглов'язальної машини, що знижує довговічність його роботи. Таким чином в основу корисної моделі поставлена задача створити такий механізм відтягнення полотна круглов'язальної машини, в якому введенням нових його елементів та їх зв'язків забезпечилось би підвищення довговічності роботи механізму відтягнення полотна круглов'язальної машини. Поставлена задача вирішена тим, що механізм відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий та два ведені відтяжні валики, нерухоме зубчасте колесо, шестірню, черв'як та черв'ячне колесо, причому черв'як жорстко з'єднаний з шестірнею, а черв'ячне колесо жорстко з'єднане з ведучим відтяжним валиком, згідно з корисною моделлю, додатково обладнаний додатковою шестірнею, додатковим черв'яком, жорстко з'єднаним з шестірнею, та додатковим черв'ячним колесом, жорстко з'єднаним з ведучим відтяжним валиком, причому додаткові шестірня, черв'як та черв'ячне колесо розташовані діаметрально протилежно шестірні, черв'яку та черв'ячному колесу. Обладнання механізму відтягнення полотна круглов'язальної машини додатковою шестірнею, додатковим черв'яком, жорстко з'єднаним з шестірнею, та додатковим черв'ячним колесом, жорстко з'єднаним з ведучим відтяжним валиком, причому додаткові шестірня, черв'як та черв'ячне колесо розташовані діаметрально протилежно шестірні, черв'яку та черв'ячному колесу, дозволяє розподілити потужність привода механізму відтягнення полотна на два потоками, що взаємно урівноважує та зменшує навантаження механізму відтягнення полотна круглов'язальної машини, і, таким чином, забезпечує підвищення довговічності його роботи. На фіг. 1 представлена кінематична схема механізму відтягнення полотна круглов'язальної машини (пристрій роз'єднання кінематичного зв'язку ведучого та ведених відтяжних валиків, що необхідно для заправки полотна, не показано). На фіг. 2 представлено розріз А-А механізму відтягнення полотна круглов'язальної машини. Механізм відтягнення полотна круглов'язальної машини містить ведучий 1 та два ведені 2, 3 відтяжні валики, які за допомогою зубчастої передачі, що містить циліндричні шестірні 4, 5, 6, кінематично зв'язані між собою. Ведучий 1 та ведені 2, 3 відтяжні валики розміщені в рамі 7. Осі відтяжних валиків 1-3 розташовані паралельно в одній площині. До механізму відтягнення полотна круглов'язальної машини входять також кінематично з'єднані між собою нерухоме зубчасте колесо 8, шестірня 9, додаткова шестірня 10, черв'як 11, додатковий черв'як 12, черв'ячне колесо 13 та додаткове черв'ячне колесо 14, причому черв'яки 11, 12 жорстко з'єднані з шестернями 9, 10 відповідно, а черв'ячні колеса 13, 14 жорстко з'єднані з ведучим відтяжним валиком 1. Між відтяжними валиками 1, 2, 3 заправлене полотно 15. Принцип роботи механізму відтягнення полотна такий. При вмиканні круглов'язальної машини рама 7 з відтяжними валиками 1, 2, 3 починає обертатися. При цьому шестерні 9, 10, що знаходяться в зубчастому зачепленні з нерухомо закріпленим зубчастим колесом 8, також починають обертатися. Жорстко з'єднані з шестернями 9, 10 відповідно черв'яки 11, 12 також починають обертатися. Обертальний рух черв'яків 11, 12 передається черв'ячним колесам 13, 14 відповідно та ведучому відтяжному валику 1, який з ними жорстко з'єднаний. Ведучий відтяжний валик 1 за допомогою зубчастого зачеплення циліндричних шестерень 4-5 та 4-6 приводить в обертальний рух ведені відтяжні валики 2, 3. Обертальний рух відтяжних валиків 13 зумовлює відтяжку полотна 15, заправленого між ними. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Механізм відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий та два ведені відтяжні валики, нерухоме зубчасте колесо, шестірню, черв'як та черв'ячне колесо, причому черв'як жорстко з'єднаний з шестірнею, а черв'ячне колесо жорстко з'єднане з ведучим відтяжним валиком, який відрізняється тим, що додатково обладнаний додатковою шестірнею, додатковим черв'яком, жорстко з'єднаним з шестірнею, та додатковим черв'ячним колесом, жорстко з'єднаним з ведучим відтяжним валиком, причому додаткові 1 UA 113253 U шестірня, черв'як та черв'ячне колесо розташовані діаметрально протилежно шестірні, черв'яку та черв'ячному колесу. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
