Котушковий висівний апарат

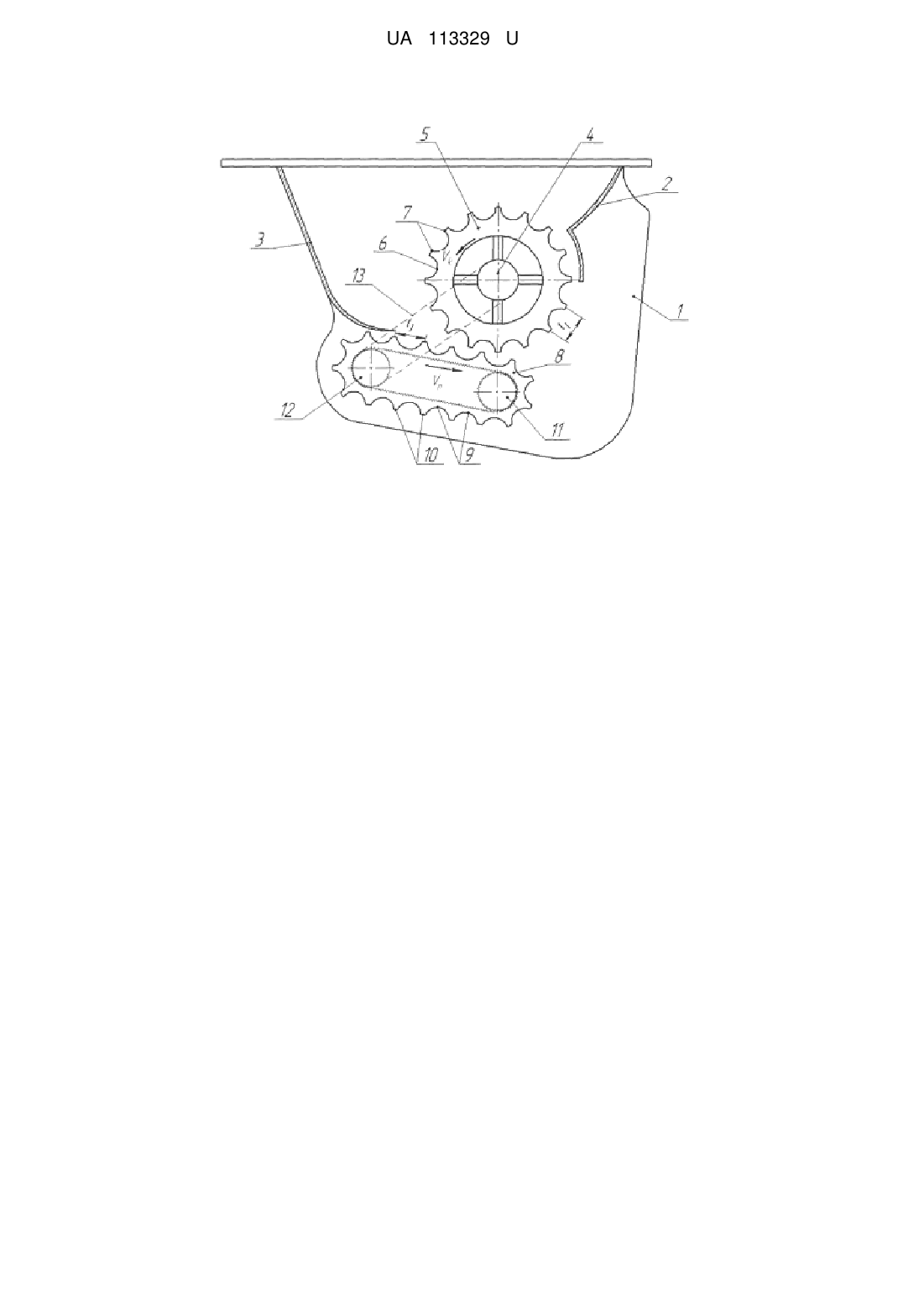

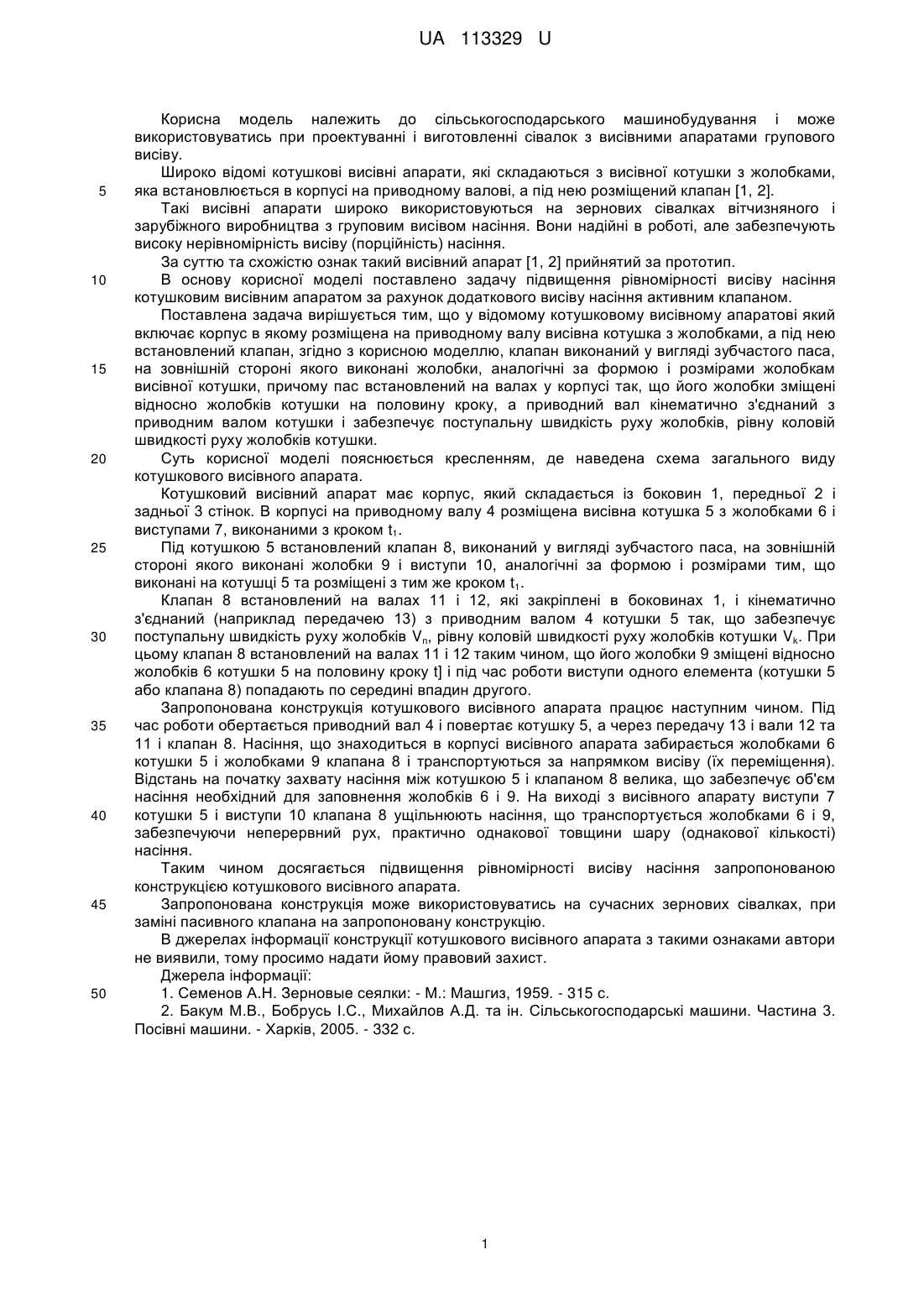

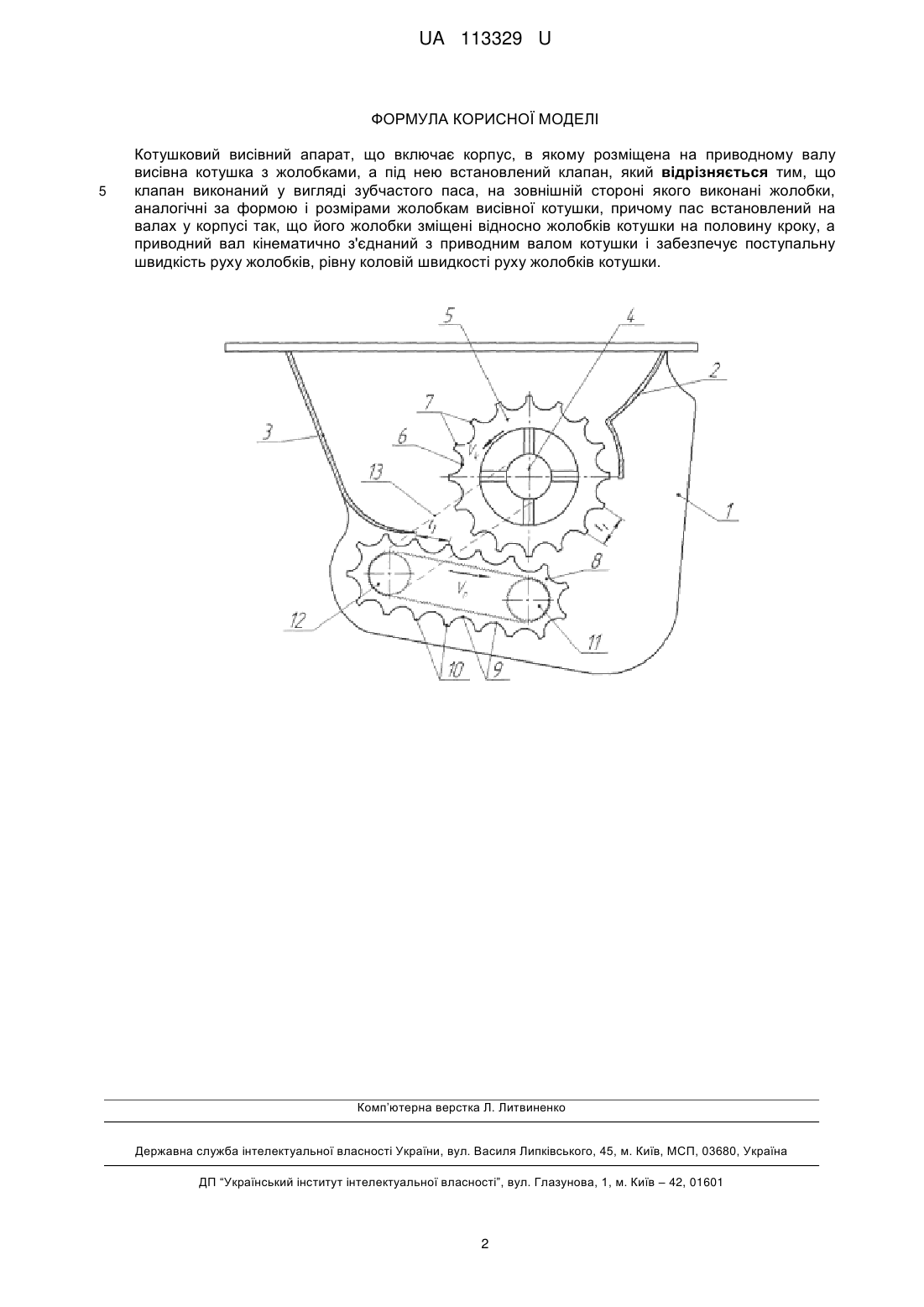

Реферат: Котушковий висівний апарат включає корпус, в якому розміщена на приводному валу висівна котушка з жолобками, а під нею встановлений клапан. Клапан виконаний у вигляді зубчастого паса, на зовнішній стороні якого виконані жолобки, аналогічні за формою і розмірами жолобкам висівної котушки. Пас встановлений на валах у корпусі так, що його жолобки зміщені відносно жолобків котушки на половину кроку, а приводний вал кінематично з'єднаний з приводним валом котушки і забезпечує поступальну швидкість руху жолобків, рівну коловій швидкості руху жолобків котушки. UA 113329 U (12) UA 113329 U UA 113329 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування і може використовуватись при проектуванні і виготовленні сівалок з висівними апаратами групового висіву. Широко відомі котушкові висівні апарати, які складаються з висівної котушки з жолобками, яка встановлюється в корпусі на приводному валові, а під нею розміщений клапан [1, 2]. Такі висівні апарати широко використовуються на зернових сівалках вітчизняного і зарубіжного виробництва з груповим висівом насіння. Вони надійні в роботі, але забезпечують високу нерівномірність висіву (порційність) насіння. За суттю та схожістю ознак такий висівний апарат [1, 2] прийнятий за прототип. В основу корисної моделі поставлено задачу підвищення рівномірності висіву насіння котушковим висівним апаратом за рахунок додаткового висіву насіння активним клапаном. Поставлена задача вирішується тим, що у відомому котушковому висівному апаратові який включає корпус в якому розміщена на приводному валу висівна котушка з жолобками, а під нею встановлений клапан, згідно з корисною моделлю, клапан виконаний у вигляді зубчастого паса, на зовнішній стороні якого виконані жолобки, аналогічні за формою і розмірами жолобкам висівної котушки, причому пас встановлений на валах у корпусі так, що його жолобки зміщені відносно жолобків котушки на половину кроку, а приводний вал кінематично з'єднаний з приводним валом котушки і забезпечує поступальну швидкість руху жолобків, рівну коловій швидкості руху жолобків котушки. Суть корисної моделі пояснюється кресленням, де наведена схема загального виду котушкового висівного апарата. Котушковий висівний апарат має корпус, який складається із боковин 1, передньої 2 і задньої 3 стінок. В корпусі на приводному валу 4 розміщена висівна котушка 5 з жолобками 6 і виступами 7, виконаними з кроком t1. Під котушкою 5 встановлений клапан 8, виконаний у вигляді зубчастого паса, на зовнішній стороні якого виконані жолобки 9 і виступи 10, аналогічні за формою і розмірами тим, що виконані на котушці 5 та розміщені з тим же кроком t1. Клапан 8 встановлений на валах 11 і 12, які закріплені в боковинах 1, і кінематично з'єднаний (наприклад передачею 13) з приводним валом 4 котушки 5 так, що забезпечує поступальну швидкість руху жолобків Vn, рівну коловій швидкості руху жолобків котушки Vk. При цьому клапан 8 встановлений на валах 11 і 12 таким чином, що його жолобки 9 зміщені відносно жолобків 6 котушки 5 на половину кроку t] і під час роботи виступи одного елемента (котушки 5 або клапана 8) попадають по середині впадин другого. Запропонована конструкція котушкового висівного апарата працює наступним чином. Під час роботи обертається приводний вал 4 і повертає котушку 5, а через передачу 13 і вали 12 та 11 і клапан 8. Насіння, що знаходиться в корпусі висівного апарата забирається жолобками 6 котушки 5 і жолобками 9 клапана 8 і транспортуються за напрямком висіву (їх переміщення). Відстань на початку захвату насіння між котушкою 5 і клапаном 8 велика, що забезпечує об'єм насіння необхідний для заповнення жолобків 6 і 9. На виході з висівного апарату виступи 7 котушки 5 і виступи 10 клапана 8 ущільнюють насіння, що транспортується жолобками 6 і 9, забезпечуючи неперервний рух, практично однакової товщини шару (однакової кількості) насіння. Таким чином досягається підвищення рівномірності висіву насіння запропонованою конструкцією котушкового висівного апарата. Запропонована конструкція може використовуватись на сучасних зернових сівалках, при заміні пасивного клапана на запропоновану конструкцію. В джерелах інформації конструкції котушкового висівного апарата з такими ознаками автори не виявили, тому просимо надати йому правовий захист. Джерела інформації: 1. Семенов Α.Η. Зерновые сеялки: - М.: Машгиз, 1959. - 315 с. 2. Бакум М.В., Бобрусь І.С., Михайлов А.Д. та ін. Сільськогосподарські машини. Частина 3. Посівні машини. - Харків, 2005. - 332 с. 1 UA 113329 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Котушковий висівний апарат, що включає корпус, в якому розміщена на приводному валу висівна котушка з жолобками, а під нею встановлений клапан, який відрізняється тим, що клапан виконаний у вигляді зубчастого паса, на зовнішній стороні якого виконані жолобки, аналогічні за формою і розмірами жолобкам висівної котушки, причому пас встановлений на валах у корпусі так, що його жолобки зміщені відносно жолобків котушки на половину кроку, а приводний вал кінематично з'єднаний з приводним валом котушки і забезпечує поступальну швидкість руху жолобків, рівну коловій швидкості руху жолобків котушки. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
