Гравітаційний електрогенератор

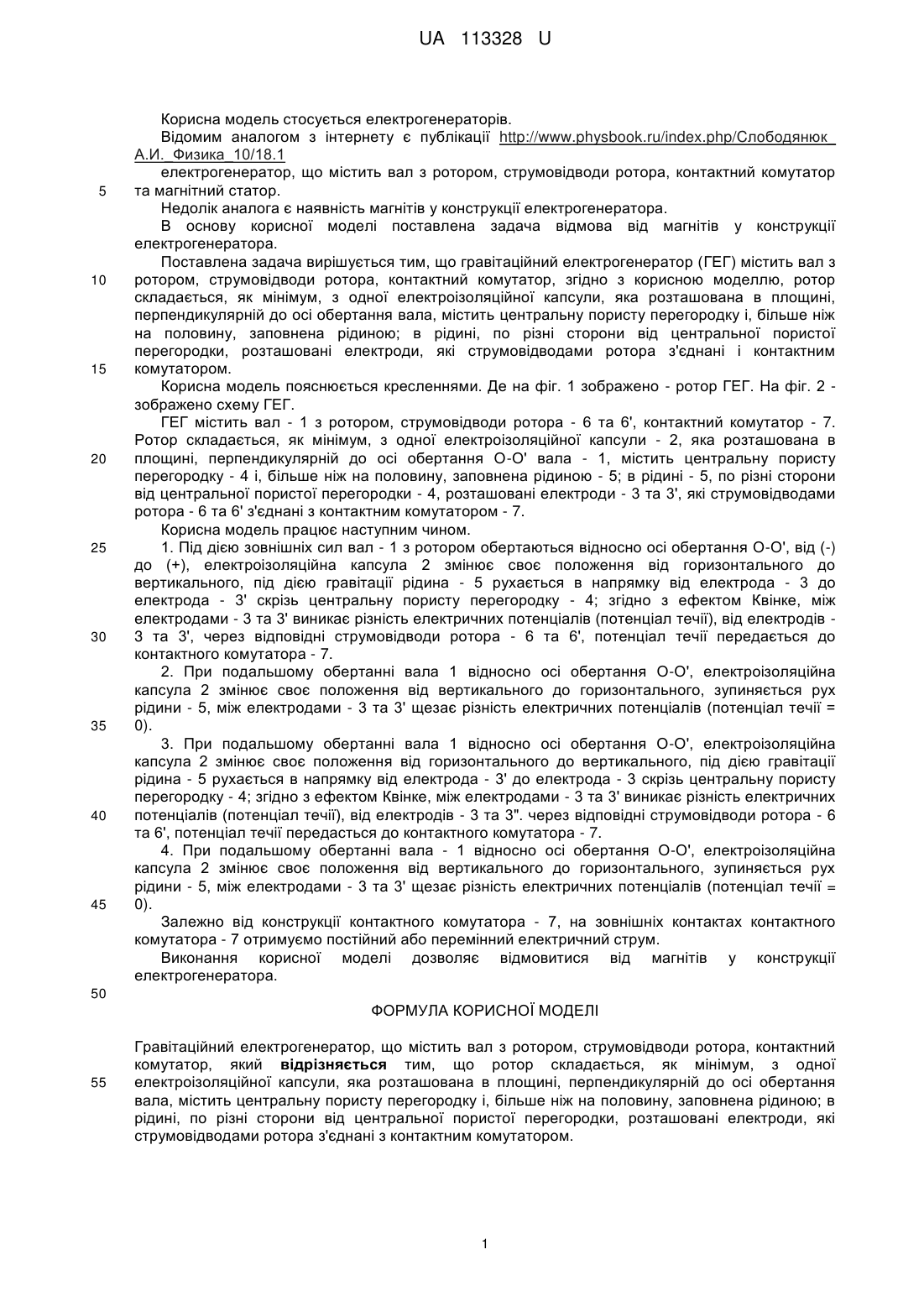

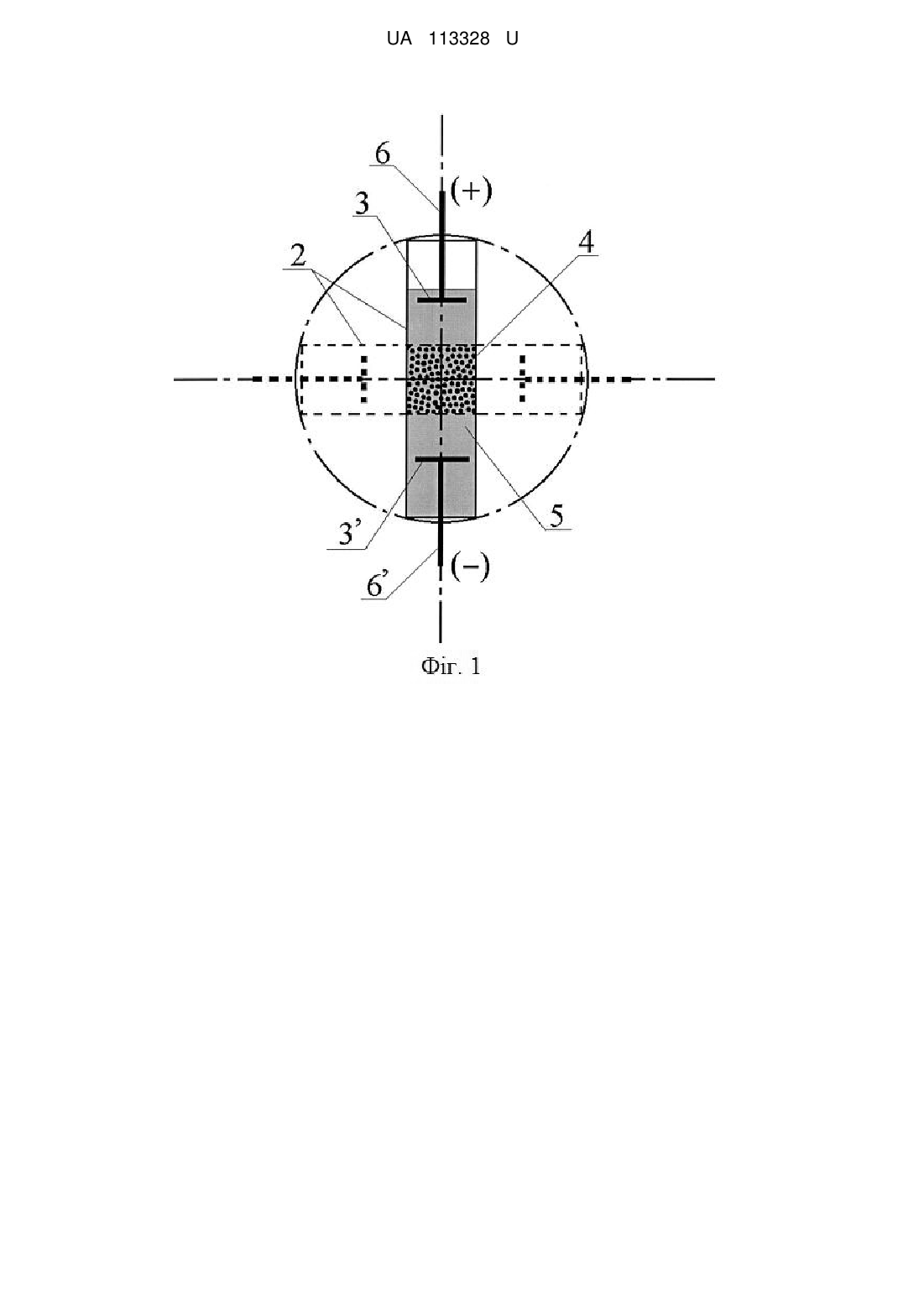

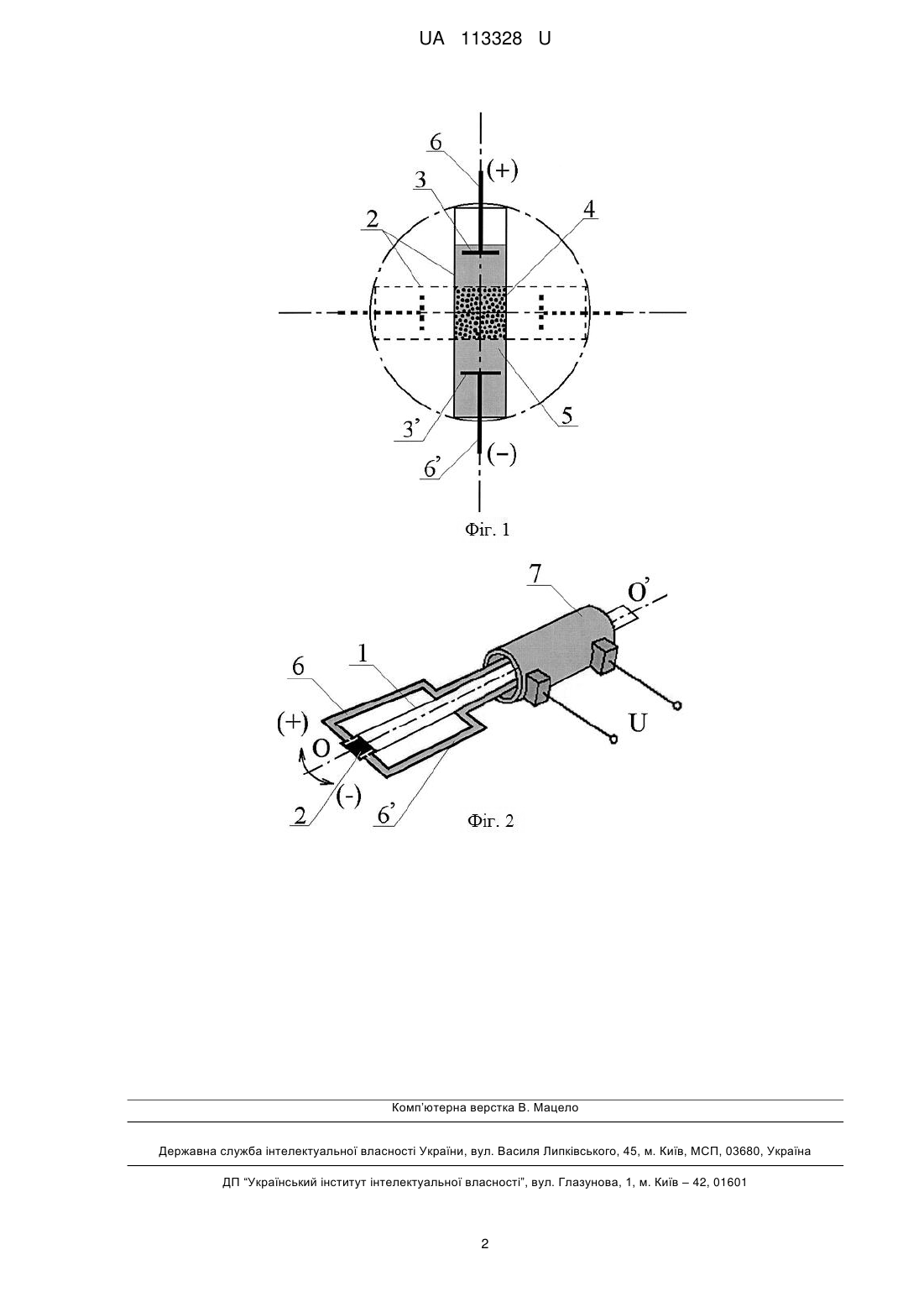

Реферат: UA 113328 U UA 113328 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується електрогенераторів. Відомим аналогом з інтернету є публікації http://www.physbook.ru/index.php/Cлoбoдянюк_ А.И._Физика_10/18.1 електрогенератор, що містить вал з ротором, струмовідводи ротора, контактний комутатор та магнітний статор. Недолік аналога є наявність магнітів у конструкції електрогенератора. В основу корисної моделі поставлена задача відмова від магнітів у конструкції електрогенератора. Поставлена задача вирішується тим, що гравітаційний електрогенератор (ГЕГ) містить вал з ротором, струмовідводи ротора, контактний комутатор, згідно з корисною моделлю, ротор складається, як мінімум, з одної електроізоляційної капсули, яка розташована в площині, перпендикулярній до осі обертання вала, містить центральну пористу перегородку і, більше ніж на половину, заповнена рідиною; в рідині, по різні сторони від центральної пористої перегородки, розташовані електроди, які струмовідводами ротора з'єднані і контактним комутатором. Корисна модель пояснюється кресленнями. Де на фіг. 1 зображено - ротор ГЕГ. На фіг. 2 зображено схему ГЕГ. ГЕГ містить вал - 1 з ротором, струмовідводи ротора - 6 та 6', контактний комутатор - 7. Ротор складається, як мінімум, з одної електроізоляційної капсули - 2, яка розташована в площині, перпендикулярній до осі обертання О-О' вала - 1, містить центральну пористу перегородку - 4 і, більше ніж на половину, заповнена рідиною - 5; в рідині - 5, по різні сторони від центральної пористої перегородки - 4, розташовані електроди - 3 та 3', які струмовідводами ротора - 6 та 6' з'єднані з контактним комутатором - 7. Корисна модель працює наступним чином. 1. Під дією зовнішніх сил вал - 1 з ротором обертаються відносно осі обертання О-О', від (-) до (+), електроізоляційна капсула 2 змінює своє положення від горизонтального до вертикального, під дією гравітації рідина - 5 рухається в напрямку від електрода - 3 до електрода - 3' скрізь центральну пористу перегородку - 4; згідно з ефектом Квінке, між електродами - 3 та 3' виникає різність електричних потенціалів (потенціал течії), від електродів 3 та 3', через відповідні струмовідводи ротора - 6 та 6', потенціал течії передається до контактного комутатора - 7. 2. При подальшому обертанні вала 1 відносно осі обертання О-О', електроізоляційна капсула 2 змінює своє положення від вертикального до горизонтального, зупиняється рух рідини - 5, між електродами - 3 та 3' щезає різність електричних потенціалів (потенціал течії = 0). 3. При подальшому обертанні вала 1 відносно осі обертання О-О', електроізоляційна капсула 2 змінює своє положення від горизонтального до вертикального, під дією гравітації рідина - 5 рухається в напрямку від електрода - 3' до електрода - 3 скрізь центральну пористу перегородку - 4; згідно з ефектом Квінке, між електродами - 3 та 3' виникає різність електричних потенціалів (потенціал течії), від електродів - 3 та 3". через відповідні струмовідводи ротора - 6 та 6', потенціал течії передасться до контактного комутатора - 7. 4. При подальшому обертанні вала - 1 відносно осі обертання О-О', електроізоляційна капсула 2 змінює своє положення від вертикального до горизонтального, зупиняється рух рідини - 5, між електродами - 3 та 3' щезає різність електричних потенціалів (потенціал течії = 0). Залежно від конструкції контактного комутатора - 7, на зовнішніх контактах контактного комутатора - 7 отримуємо постійний або перемінний електричний струм. Виконання корисної моделі дозволяє відмовитися від магнітів у конструкції електрогенератора. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Гравітаційний електрогенератор, що містить вал з ротором, струмовідводи ротора, контактний комутатор, який відрізняється тим, що ротор складається, як мінімум, з одної електроізоляційної капсули, яка розташована в площині, перпендикулярній до осі обертання вала, містить центральну пористу перегородку і, більше ніж на половину, заповнена рідиною; в рідині, по різні сторони від центральної пористої перегородки, розташовані електроди, які струмовідводами ротора з'єднані з контактним комутатором. 1 UA 113328 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
