Універсальний котушковий висівний апарат

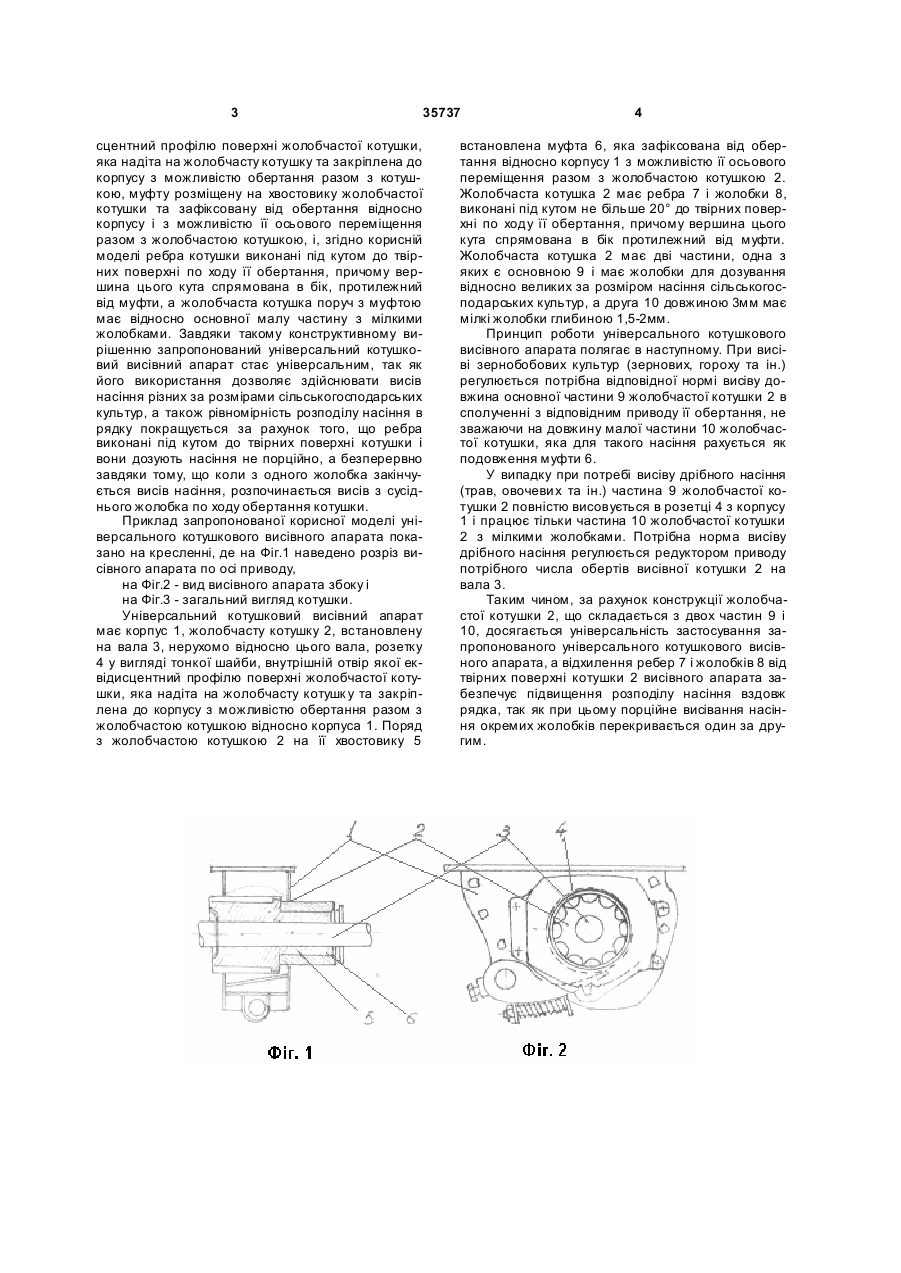

Універсальний котушковий висівний апарат, що містить корпус, жолобчасту котушку, встанов 3 35737 сцентний профілю поверхні жолобчастої котушки, яка надіта на жолобчасту котушку та закріплена до корпусу з можливістю обертання разом з котушкою, муфту розміщену на хвостовику жолобчастої котушки та зафіксовану від обертання відносно корпусу і з можливістю її осьового переміщення разом з жолобчастою котушкою, і, згідно корисній моделі ребра котушки виконані під кутом до твірних поверхні по ходу її обертання, причому вершина цього кута спрямована в бік, протилежний від муфти, а жолобчаста котушка поруч з муфтою має відносно основної малу частину з мілкими жолобками. Завдяки такому конструктивному вирішенню запропонований універсальний котушковий висівний апарат стає універсальним, так як його використання дозволяє здійснювати висів насіння різних за розмірами сільськогосподарських культур, а також рівномірність розподілу насіння в рядку покращується за рахунок того, що ребра виконані під кутом до твірних поверхні котушки і вони дозують насіння не порційно, а безперервно завдяки тому, що коли з одного жолобка закінчується висів насіння, розпочинається висів з сусіднього жолобка по ходу обертання котушки. Приклад запропонованої корисної моделі універсального котушкового висівного апарата показано на кресленні, де на Фіг.1 наведено розріз висівного апарата по осі приводу, на Фіг.2 - вид висівного апарата збоку і на Фіг.3 - загальний вигляд котушки. Універсальний котушковий висівний апарат має корпус 1, жолобчасту котушку 2, встановлену на вала 3, нерухомо відносно цього вала, розетку 4 у вигляді тонкої шайби, внутрішній отвір якої еквідисцентний профілю поверхні жолобчастої котушки, яка надіта на жолобчасту котушк у та закріплена до корпусу з можливістю обертання разом з жолобчастою котушкою відносно корпуса 1. Поряд з жолобчастою котушкою 2 на її хвостовику 5 4 встановлена муфта 6, яка зафіксована від обертання відносно корпусу 1 з можливістю її осьового переміщення разом з жолобчастою котушкою 2. Жолобчаста котушка 2 має ребра 7 і жолобки 8, виконані під кутом не більше 20° до твірних поверхні по ходу її обертання, причому вершина цього кута спрямована в бік протилежний від муфти. Жолобчаста котушка 2 має дві частини, одна з яких є основною 9 і має жолобки для дозування відносно великих за розміром насіння сільськогосподарських культур, а друга 10 довжиною 3мм має мілкі жолобки глибиною 1,5-2мм. Принцип роботи універсального котушкового висівного апарата полягає в наступному. При висіві зернобобових культур (зернових, гороху та ін.) регулюється потрібна відповідної нормі висіву довжина основної частини 9 жолобчастої котушки 2 в сполученні з відповідним приводу її обертання, не зважаючи на довжину малої частини 10 жолобчастої котушки, яка для такого насіння рахується як подовження муфти 6. У випадку при потребі висіву дрібного насіння (трав, овочеви х та ін.) частина 9 жолобчастої котушки 2 повністю висовується в розетці 4 з корпусу 1 і працює тільки частина 10 жолобчастої котушки 2 з мілкими жолобками. Потрібна норма висіву дрібного насіння регулюється редуктором приводу потрібного числа обертів висівної котушки 2 на вала 3. Таким чином, за рахунок конструкції жолобчастої котушки 2, що складається з двох частин 9 і 10, досягається універсальність застосування запропонованого універсального котушкового висівного апарата, а відхилення ребер 7 і жолобків 8 від твірних поверхні котушки 2 висівного апарата забезпечує підвищення розподілу насіння вздовж рядка, так як при цьому порційне висівання насіння окремих жолобків перекривається один за другим. 5 Комп’ютерна в ерстка C.Литв иненко 35737 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
