Пристрій для розділення плодів рослин родини бобових на сім’ядолі

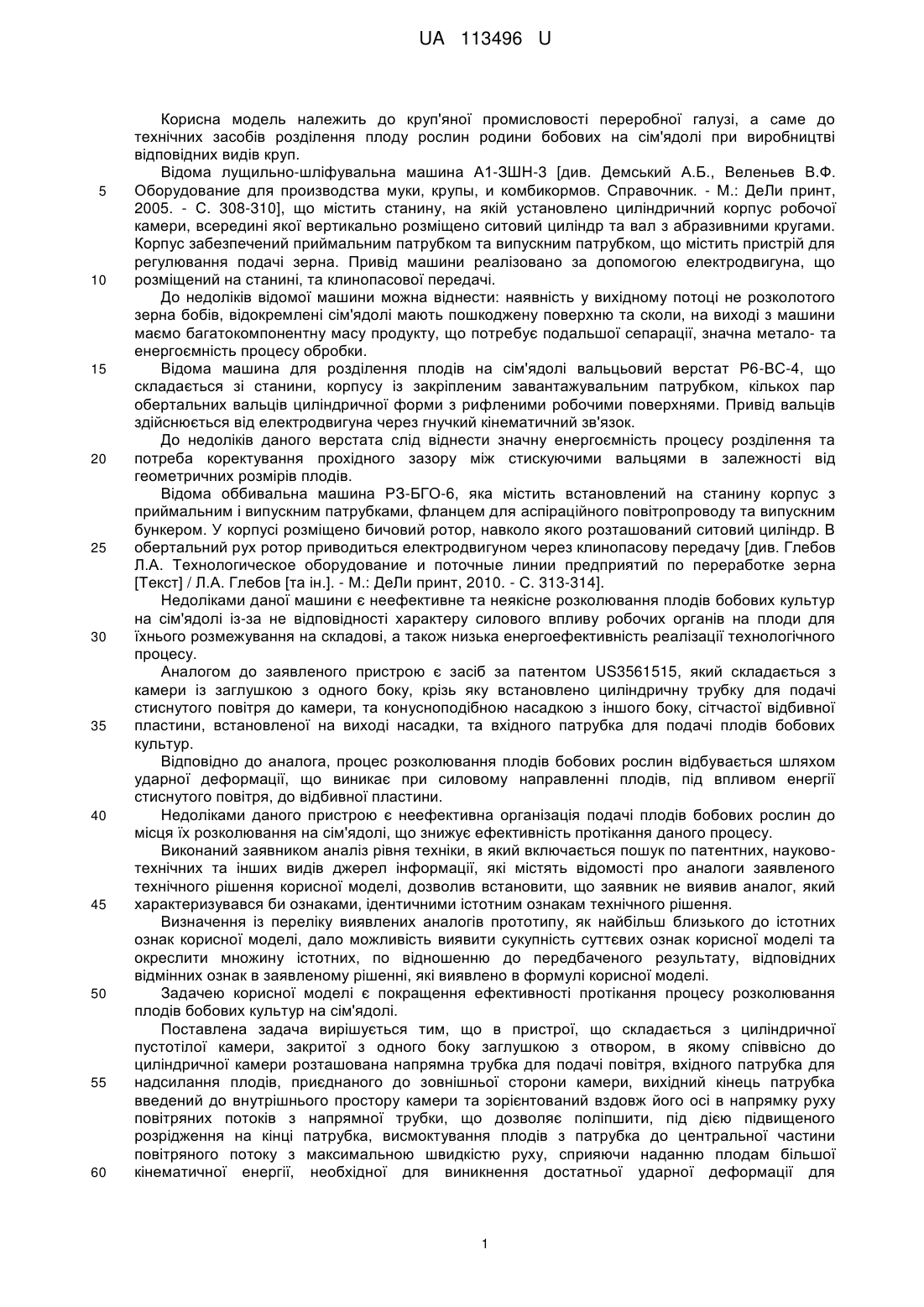

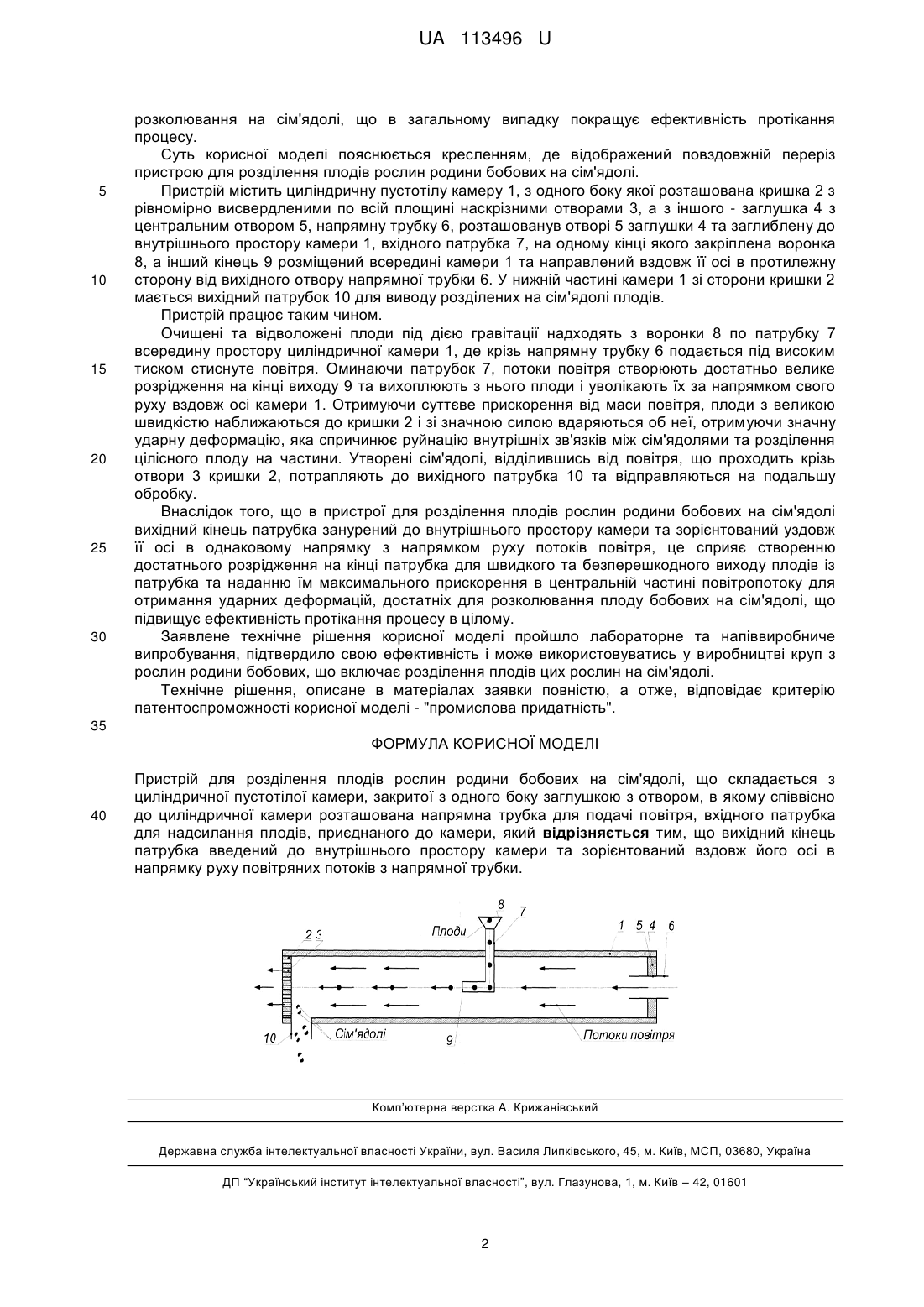

Реферат: Пристрій для розділення плодів рослин родини бобових на сім'ядолі складається з циліндричної пустотілої камери, закритої з одного боку заглушкою з отвором, в якому співвісно до циліндричної камери розташована напрямна трубка для подачі повітря, вхідного патрубка для надсилання плодів, приєднаного до камери. Вихідний кінець патрубка введений до внутрішнього простору камери та зорієнтований вздовж його осі в напрямку руху повітряних потоків з напрямної трубки. UA 113496 U (54) ПРИСТРІЙ ДЛЯ РОЗДІЛЕННЯ ПЛОДІВ РОСЛИН РОДИНИ БОБОВИХ НА СІМ'ЯДОЛІ UA 113496 U UA 113496 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до круп'яної промисловості переробної галузі, а саме до технічних засобів розділення плоду рослин родини бобових на сім'ядолі при виробництві відповідних видів круп. Відома лущильно-шліфувальна машина А1-ЗШН-3 [див. Демський А.Б., Веленьев В.Ф. Оборудование для производства муки, крупы, и комбикормов. Справочник. - Μ.: ДеЛи принт, 2005. - С. 308-310], що містить станину, на якій установлено циліндричний корпус робочої камери, всередині якої вертикально розміщено ситовий циліндр та вал з абразивними кругами. Корпус забезпечений приймальним патрубком та випускним патрубком, що містить пристрій для регулювання подачі зерна. Привід машини реалізовано за допомогою електродвигуна, що розміщений на станині, та клинопасової передачі. До недоліків відомої машини можна віднести: наявність у вихідному потоці не розколотого зерна бобів, відокремлені сім'ядолі мають пошкоджену поверхню та сколи, на виході з машини маємо багатокомпонентну масу продукту, що потребує подальшої сепарації, значна метало- та енергоємність процесу обробки. Відома машина для розділення плодів на сім'ядолі вальцьовий верстат Р6-ВС-4, що складається зі станини, корпусу із закріпленим завантажувальним патрубком, кількох пар обертальних вальців циліндричної форми з рифленими робочими поверхнями. Привід вальців здійснюється від електродвигуна через гнучкий кінематичний зв'язок. До недоліків даного верстата слід віднести значну енергоємність процесу розділення та потреба коректування прохідного зазору між стискуючими вальцями в залежності від геометричних розмірів плодів. Відома оббивальна машина РЗ-БГО-6, яка містить встановлений на станину корпус з приймальним і випускним патрубками, фланцем для аспіраційного повітропроводу та випускним бункером. У корпусі розміщено бичовий ротор, навколо якого розташований ситовий циліндр. В обертальний рух ротор приводиться електродвигуном через клинопасову передачу [див. Глебов Л.А. Технологическое оборудование и поточные линии предприятий по переработке зерна [Текст] / Л.А. Глебов [та ін.]. - Μ.: ДеЛи принт, 2010. - С. 313-314]. Недоліками даної машини є неефективне та неякісне розколювання плодів бобових культур на сім'ядолі із-за не відповідності характеру силового впливу робочих органів на плоди для їхнього розмежування на складові, а також низька енергоефективність реалізації технологічного процесу. Аналогом до заявленого пристрою є засіб за патентом US3561515, який складається з камери із заглушкою з одного боку, крізь яку встановлено циліндричну трубку для подачі стиснутого повітря до камери, та конусноподібною насадкою з іншого боку, сітчастої відбивної пластини, встановленої на виході насадки, та вхідного патрубка для подачі плодів бобових культур. Відповідно до аналога, процес розколювання плодів бобових рослин відбувається шляхом ударної деформації, що виникає при силовому направленні плодів, під впливом енергії стиснутого повітря, до відбивної пластини. Недоліками даного пристрою є неефективна організація подачі плодів бобових рослин до місця їх розколювання на сім'ядолі, що знижує ефективність протікання даного процесу. Виконаний заявником аналіз рівня техніки, в який включається пошук по патентних, науковотехнічних та інших видів джерел інформації, які містять відомості про аналоги заявленого технічного рішення корисної моделі, дозволив встановити, що заявник не виявив аналог, який характеризувався би ознаками, ідентичними істотним ознакам технічного рішення. Визначення із переліку виявлених аналогів прототипу, як найбільш близького до істотних ознак корисної моделі, дало можливість виявити сукупність суттєвих ознак корисної моделі та окреслити множину істотних, по відношенню до передбаченого результату, відповідних відмінних ознак в заявленому рішенні, які виявлено в формулі корисної моделі. Задачею корисної моделі є покращення ефективності протікання процесу розколювання плодів бобових культур на сім'ядолі. Поставлена задача вирішується тим, що в пристрої, що складається з циліндричної пустотілої камери, закритої з одного боку заглушкою з отвором, в якому співвісно до циліндричної камери розташована напрямна трубка для подачі повітря, вхідного патрубка для надсилання плодів, приєднаного до зовнішньої сторони камери, вихідний кінець патрубка введений до внутрішнього простору камери та зорієнтований вздовж його осі в напрямку руху повітряних потоків з напрямної трубки, що дозволяє поліпшити, під дією підвищеного розрідження на кінці патрубка, висмоктування плодів з патрубка до центральної частини повітряного потоку з максимальною швидкістю руху, сприяючи наданню плодам більшої кінематичної енергії, необхідної для виникнення достатньої ударної деформації для 1 UA 113496 U 5 10 15 20 25 30 розколювання на сім'ядолі, що в загальному випадку покращує ефективність протікання процесу. Суть корисної моделі пояснюється кресленням, де відображений повздовжній переріз пристрою для розділення плодів рослин родини бобових на сім'ядолі. Пристрій містить циліндричну пустотілу камеру 1, з одного боку якої розташована кришка 2 з рівномірно висвердленими по всій площині наскрізними отворами 3, а з іншого - заглушка 4 з центральним отвором 5, напрямну трубку 6, розташованув отворі 5 заглушки 4 та заглиблену до внутрішнього простору камери 1, вхідного патрубка 7, на одному кінці якого закріплена воронка 8, а інший кінець 9 розміщений всередині камери 1 та направлений вздовж її осі в протилежну сторону від вихідного отвору напрямної трубки 6. У нижній частині камери 1 зі сторони кришки 2 мається вихідний патрубок 10 для виводу розділених на сім'ядолі плодів. Пристрій працює таким чином. Очищені та відволожені плоди під дією гравітації надходять з воронки 8 по патрубку 7 всередину простору циліндричної камери 1, де крізь напрямну трубку 6 подається під високим тиском стиснуте повітря. Оминаючи патрубок 7, потоки повітря створюють достатньо велике розрідження на кінці виходу 9 та вихоплюють з нього плоди і уволікають їх за напрямком свого руху вздовж осі камери 1. Отримуючи суттєве прискорення від маси повітря, плоди з великою швидкістю наближаються до кришки 2 і зі значною силою вдаряються об неї, отримуючи значну ударну деформацію, яка спричинює руйнацію внутрішніх зв'язків між сім'ядолями та розділення цілісного плоду на частини. Утворені сім'ядолі, відділившись від повітря, що проходить крізь отвори 3 кришки 2, потрапляють до вихідного патрубка 10 та відправляються на подальшу обробку. Внаслідок того, що в пристрої для розділення плодів рослин родини бобових на сім'ядолі вихідний кінець патрубка занурений до внутрішнього простору камери та зорієнтований уздовж її осі в однаковому напрямку з напрямком руху потоків повітря, це сприяє створенню достатнього розрідження на кінці патрубка для швидкого та безперешкодного виходу плодів із патрубка та наданню їм максимального прискорення в центральній частині повітропотоку для отримання ударних деформацій, достатніх для розколювання плоду бобових на сім'ядолі, що підвищує ефективність протікання процесу в цілому. Заявлене технічне рішення корисної моделі пройшло лабораторне та напіввиробниче випробування, підтвердило свою ефективність і може використовуватись у виробництві круп з рослин родини бобових, що включає розділення плодів цих рослин на сім'ядолі. Технічне рішення, описане в матеріалах заявки повністю, а отже, відповідає критерію патентоспроможності корисної моделі - "промислова придатність". 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для розділення плодів рослин родини бобових на сім'ядолі, що складається з циліндричної пустотілої камери, закритої з одного боку заглушкою з отвором, в якому співвісно до циліндричної камери розташована напрямна трубка для подачі повітря, вхідного патрубка для надсилання плодів, приєднаного до камери, який відрізняється тим, що вихідний кінець патрубка введений до внутрішнього простору камери та зорієнтований вздовж його осі в напрямку руху повітряних потоків з напрямної трубки. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
