Живильник

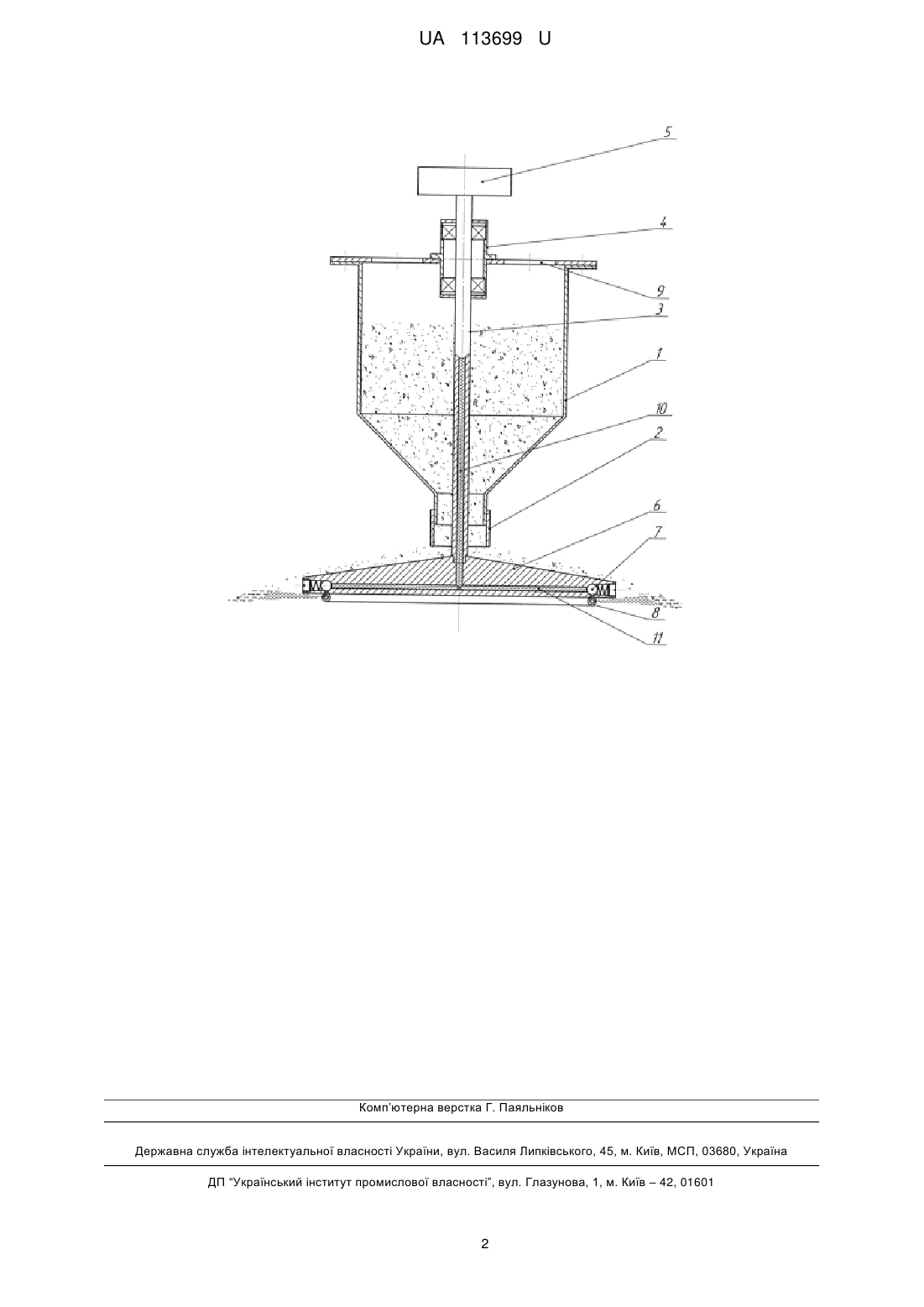

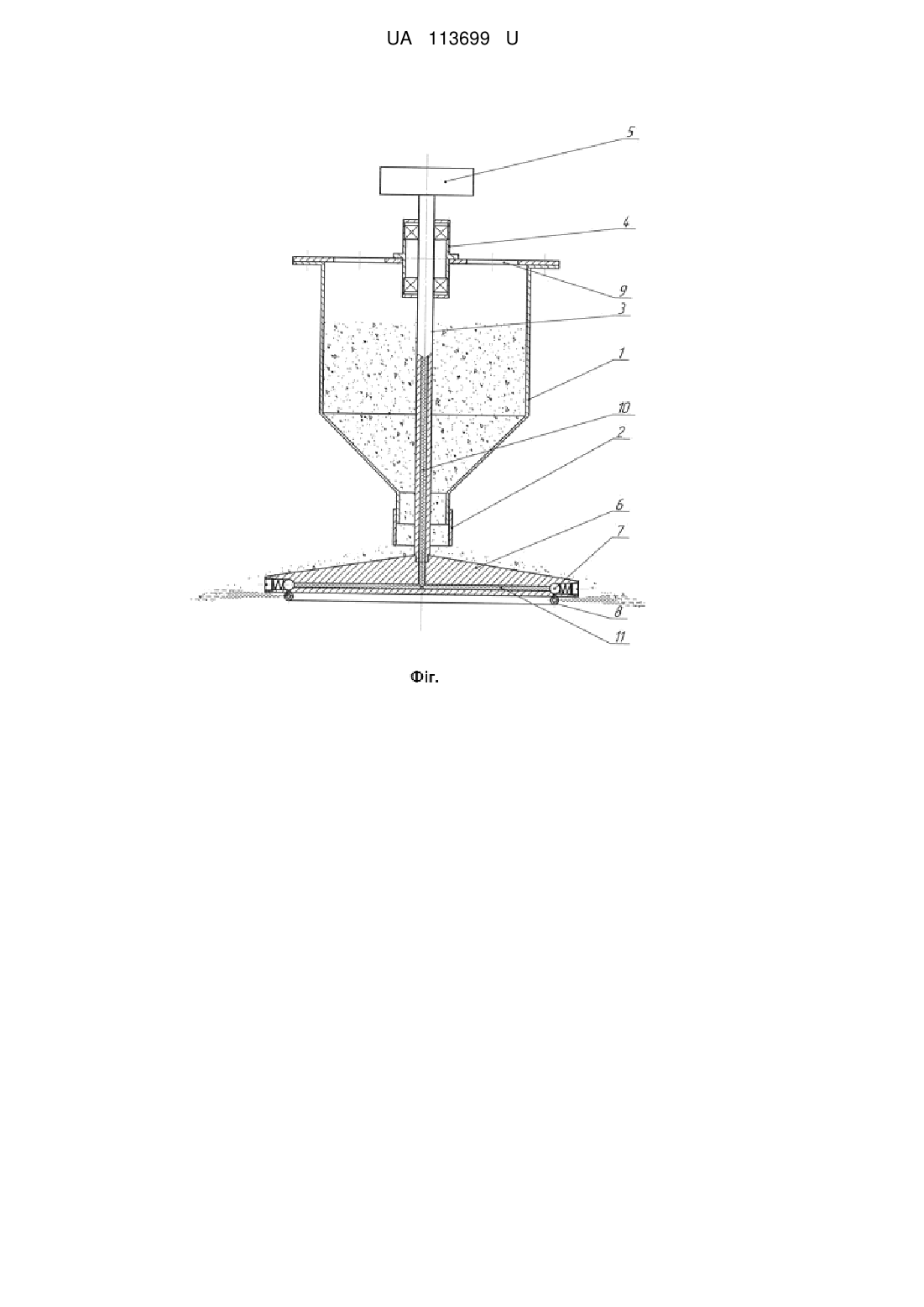

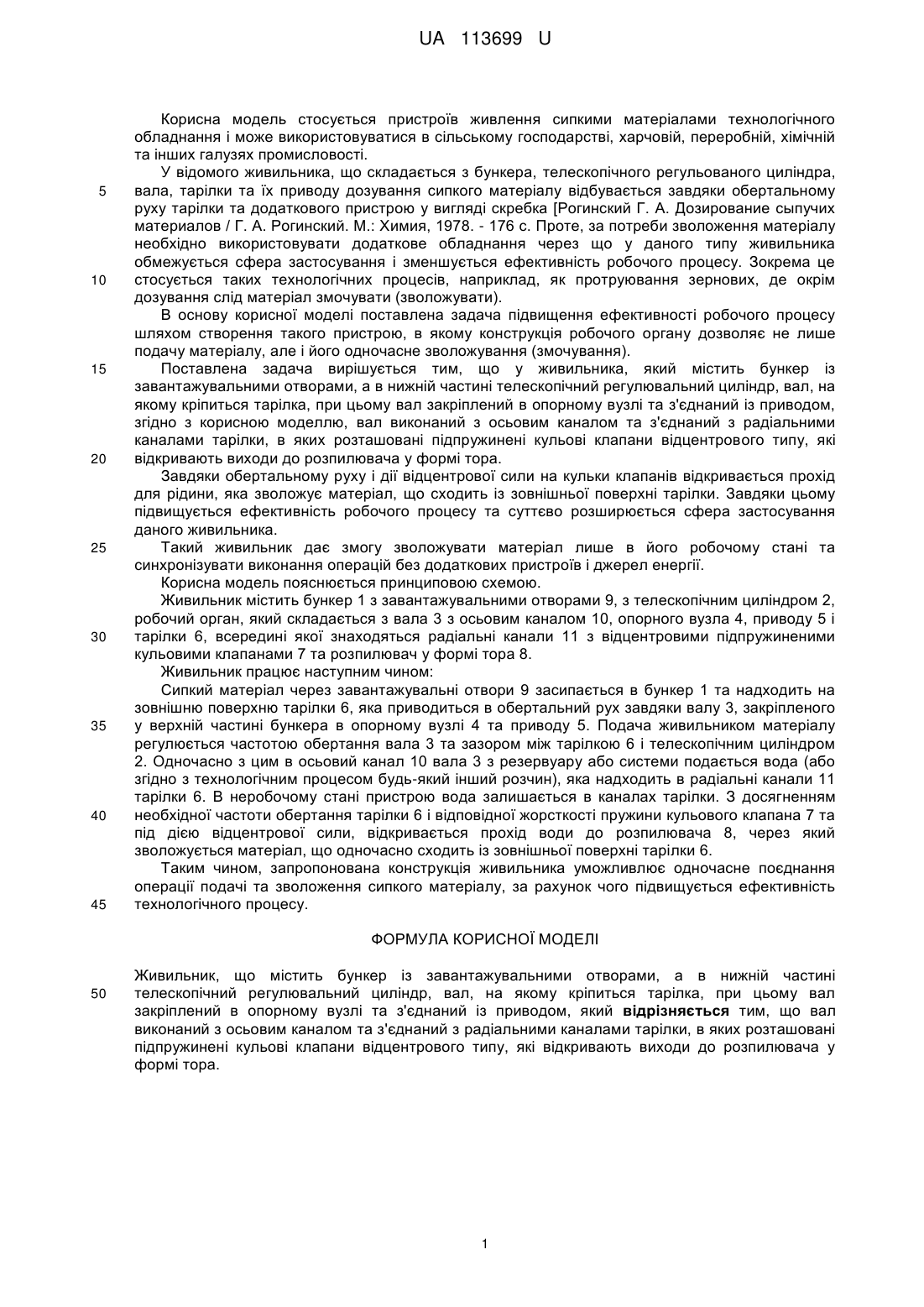

Реферат: Живильник містить бункер із завантажувальними отворами, а в нижній частині телескопічний регулювальний циліндр, вал, на якому кріпиться тарілка, при цьому вал закріплений в опорному вузлі та з'єднаний із приводом. Вал виконаний з осьовим каналом та з'єднаний з радіальними каналами тарілки, в яких розташовані підпружинені кульові клапани відцентрового типу, які відкривають виходи до розпилювача у формі тора. UA 113699 U (54) ЖИВИЛЬНИК UA 113699 U UA 113699 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується пристроїв живлення сипкими матеріалами технологічного обладнання і може використовуватися в сільському господарстві, харчовій, переробній, хімічній та інших галузях промисловості. У відомого живильника, що складається з бункера, телескопічного регульованого циліндра, вала, тарілки та їх приводу дозування сипкого матеріалу відбувається завдяки обертальному руху тарілки та додаткового пристрою у вигляді скребка [Рогинский Г. А. Дозирование сыпучих материалов / Г. А. Рогинский. М.: Химия, 1978. - 176 с. Проте, за потреби зволоження матеріалу необхідно використовувати додаткове обладнання через що у даного типу живильника обмежується сфера застосування і зменшується ефективність робочого процесу. Зокрема це стосується таких технологічних процесів, наприклад, як протруювання зернових, де окрім дозування слід матеріал змочувати (зволожувати). В основу корисної моделі поставлена задача підвищення ефективності робочого процесу шляхом створення такого пристрою, в якому конструкція робочого органу дозволяє не лише подачу матеріалу, але і його одночасне зволожування (змочування). Поставлена задача вирішується тим, що у живильника, який містить бункер із завантажувальними отворами, а в нижній частині телескопічний регулювальний циліндр, вал, на якому кріпиться тарілка, при цьому вал закріплений в опорному вузлі та з'єднаний із приводом, згідно з корисною моделлю, вал виконаний з осьовим каналом та з'єднаний з радіальними каналами тарілки, в яких розташовані підпружинені кульові клапани відцентрового типу, які відкривають виходи до розпилювача у формі тора. Завдяки обертальному руху і дії відцентрової сили на кульки клапанів відкривається прохід для рідини, яка зволожує матеріал, що сходить із зовнішньої поверхні тарілки. Завдяки цьому підвищується ефективність робочого процесу та суттєво розширюється сфера застосування даного живильника. Такий живильник дає змогу зволожувати матеріал лише в його робочому стані та синхронізувати виконання операцій без додаткових пристроїв і джерел енергії. Корисна модель пояснюється принциповою схемою. Живильник містить бункер 1 з завантажувальними отворами 9, з телескопічним циліндром 2, робочий орган, який складається з вала 3 з осьовим каналом 10, опорного вузла 4, приводу 5 і тарілки 6, всередині якої знаходяться радіальні канали 11 з відцентровими підпружиненими кульовими клапанами 7 та розпилювач у формі тора 8. Живильник працює наступним чином: Сипкий матеріал через завантажувальні отвори 9 засипається в бункер 1 та надходить на зовнішню поверхню тарілки 6, яка приводиться в обертальний рух завдяки валу 3, закріпленого у верхній частині бункера в опорному вузлі 4 та приводу 5. Подача живильником матеріалу регулюється частотою обертання вала 3 та зазором між тарілкою 6 і телескопічним циліндром 2. Одночасно з цим в осьовий канал 10 вала 3 з резервуару або системи подається вода (або згідно з технологічним процесом будь-який інший розчин), яка надходить в радіальні канали 11 тарілки 6. В неробочому стані пристрою вода залишається в каналах тарілки. З досягненням необхідної частоти обертання тарілки 6 і відповідної жорсткості пружини кульового клапана 7 та під дією відцентрової сили, відкривається прохід води до розпилювача 8, через який зволожується матеріал, що одночасно сходить із зовнішньої поверхні тарілки 6. Таким чином, запропонована конструкція живильника уможливлює одночасне поєднання операції подачі та зволоження сипкого матеріалу, за рахунок чого підвищується ефективність технологічного процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Живильник, що містить бункер із завантажувальними отворами, а в нижній частині телескопічний регулювальний циліндр, вал, на якому кріпиться тарілка, при цьому вал закріплений в опорному вузлі та з'єднаний із приводом, який відрізняється тим, що вал виконаний з осьовим каналом та з'єднаний з радіальними каналами тарілки, в яких розташовані підпружинені кульові клапани відцентрового типу, які відкривають виходи до розпилювача у формі тора. 1 UA 113699 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
