Живильник тарілчастий

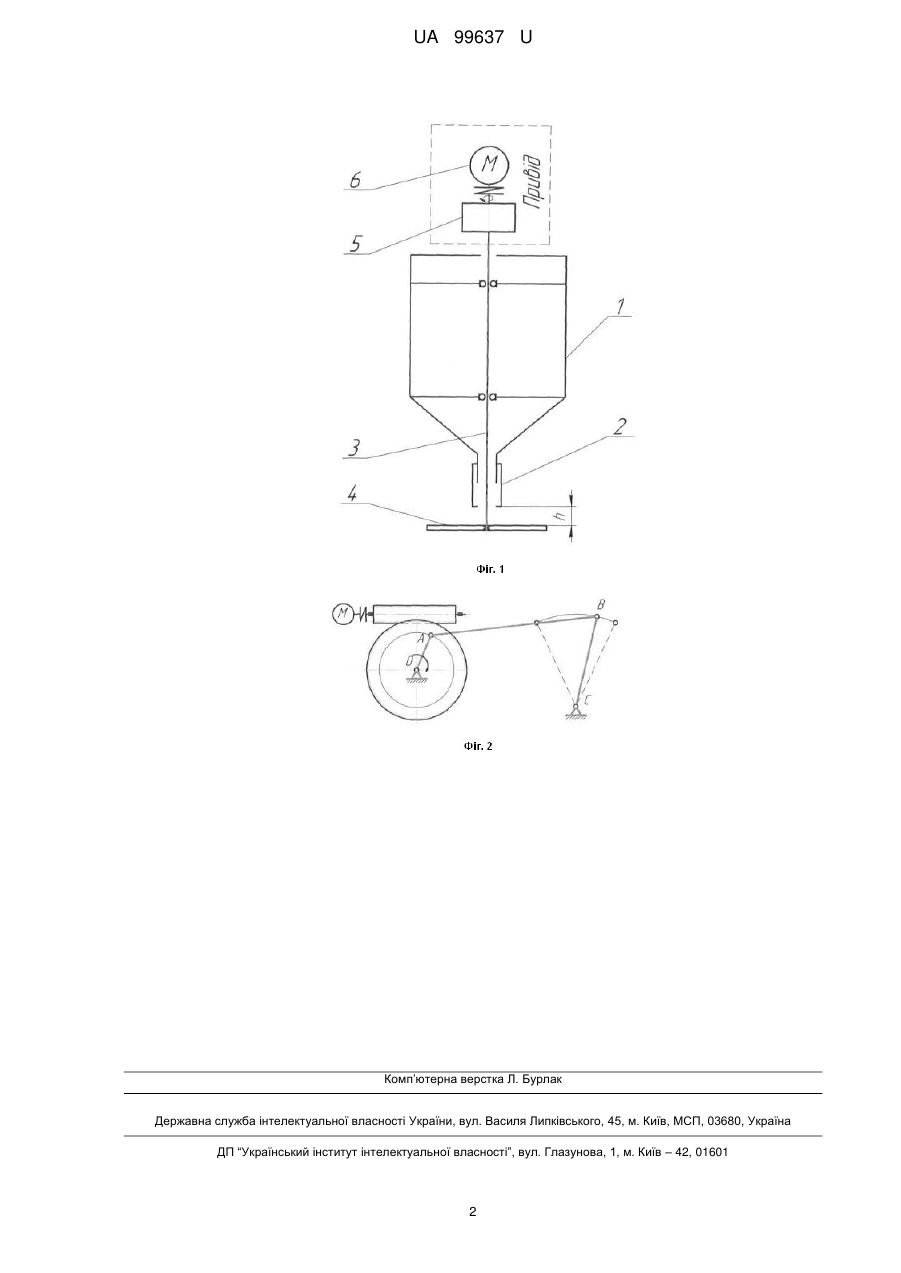

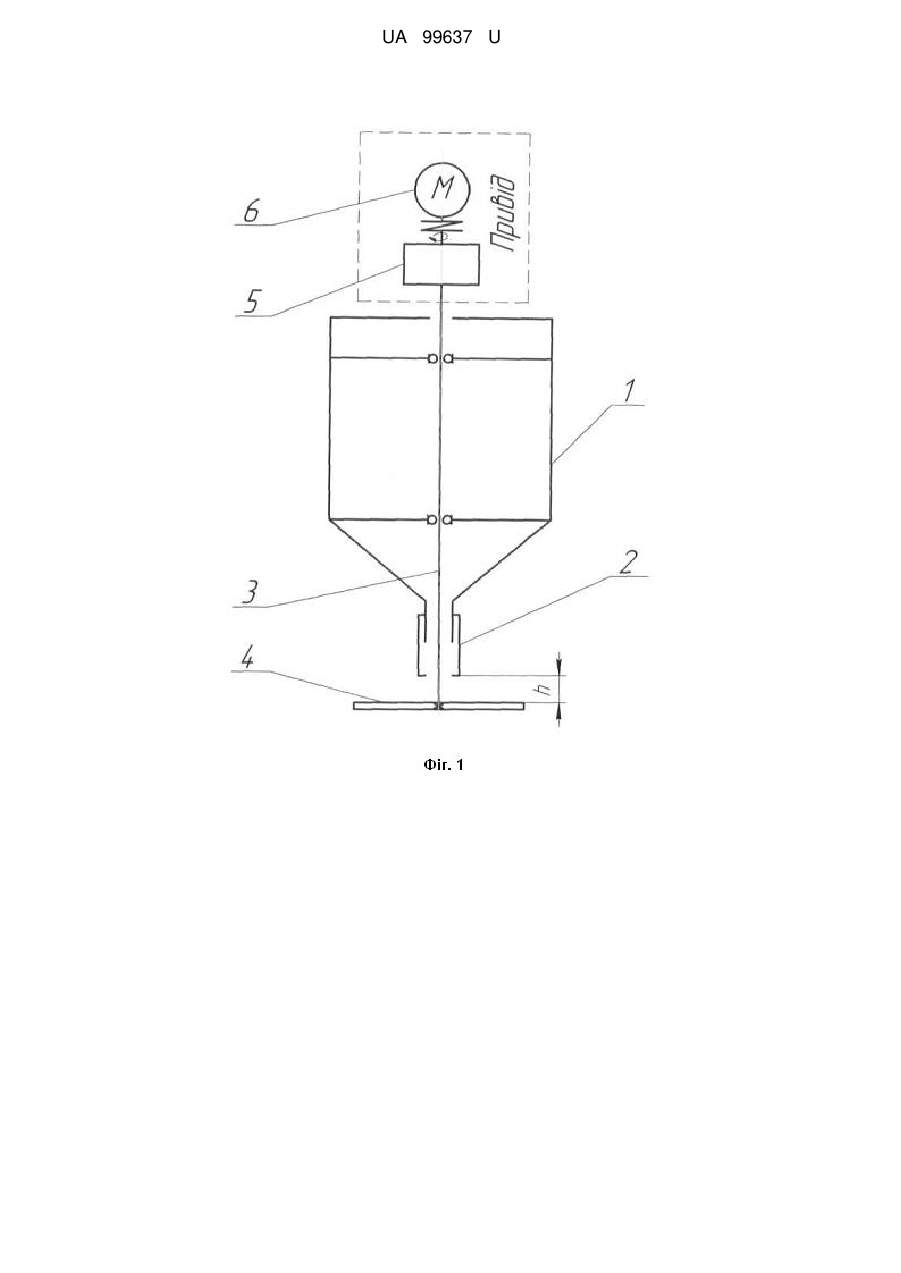

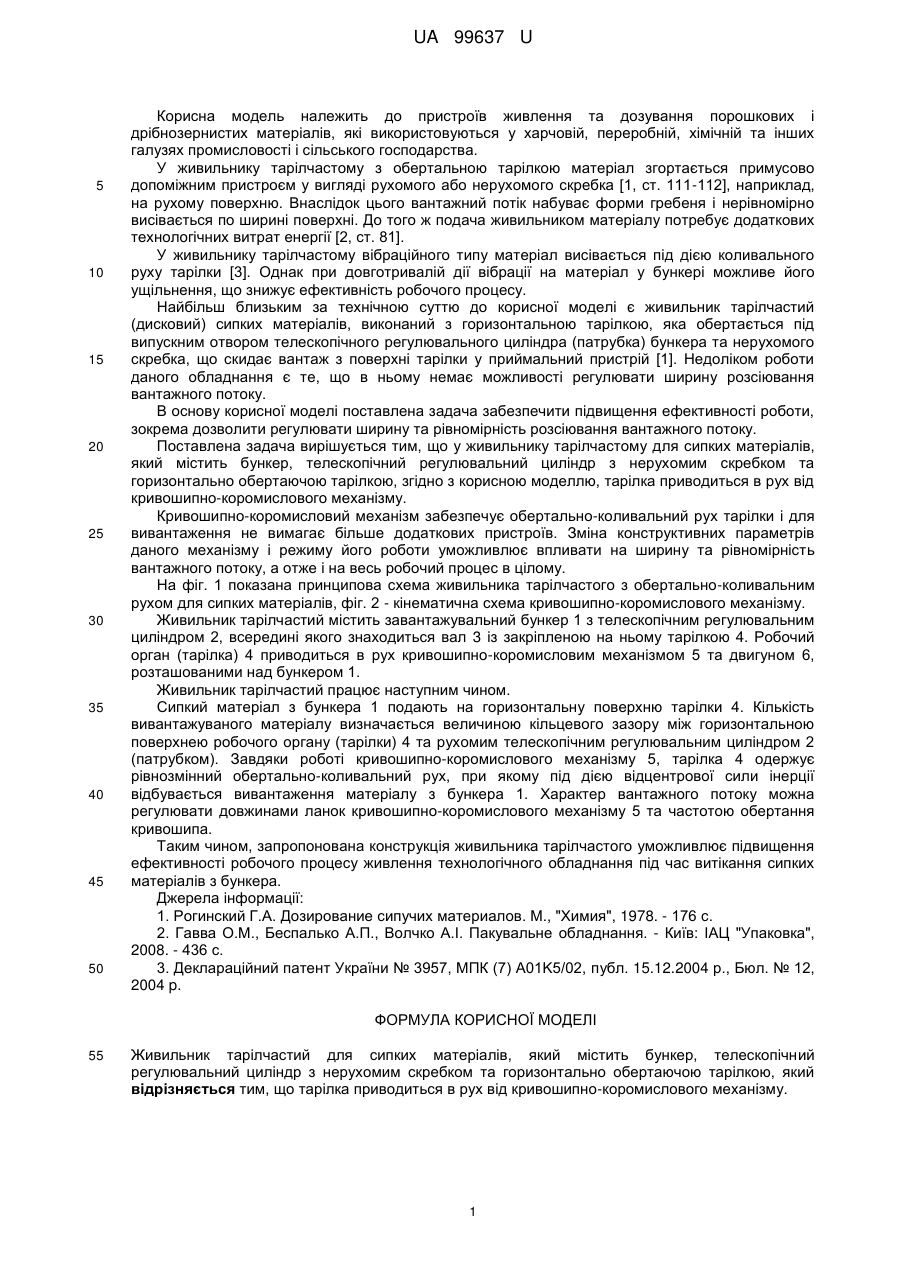

Реферат: Живильник тарілчастий для сипких матеріалів містить бункер, телескопічний регулювальний циліндр з нерухомим скребком та горизонтально обертаючою тарілкою. Тарілка приводиться в рух від кривошипно-коромислового механізму. UA 99637 U (54) ЖИВИЛЬНИК ТАРІЛЧАСТИЙ UA 99637 U UA 99637 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв живлення та дозування порошкових і дрібнозернистих матеріалів, які використовуються у харчовій, переробній, хімічній та інших галузях промисловості і сільського господарства. У живильнику тарілчастому з обертальною тарілкою матеріал згортається примусово допоміжним пристроєм у вигляді рухомого або нерухомого скребка [1, ст. 111-112], наприклад, на рухому поверхню. Внаслідок цього вантажний потік набуває форми гребеня і нерівномірно висівається по ширині поверхні. До того ж подача живильником матеріалу потребує додаткових технологічних витрат енергії [2, ст. 81]. У живильнику тарілчастому вібраційного типу матеріал висівається під дією коливального руху тарілки [3]. Однак при довготривалій дії вібрації на матеріал у бункері можливе його ущільнення, що знижує ефективність робочого процесу. Найбільш близьким за технічною суттю до корисної моделі є живильник тарілчастий (дисковий) сипких матеріалів, виконаний з горизонтальною тарілкою, яка обертається під випускним отвором телескопічного регулювального циліндра (патрубка) бункера та нерухомого скребка, що скидає вантаж з поверхні тарілки у приймальний пристрій [1]. Недоліком роботи даного обладнання є те, що в ньому немає можливості регулювати ширину розсіювання вантажного потоку. В основу корисної моделі поставлена задача забезпечити підвищення ефективності роботи, зокрема дозволити регулювати ширину та рівномірність розсіювання вантажного потоку. Поставлена задача вирішується тим, що у живильнику тарілчастому для сипких матеріалів, який містить бункер, телескопічний регулювальний циліндр з нерухомим скребком та горизонтально обертаючою тарілкою, згідно з корисною моделлю, тарілка приводиться в рух від кривошипно-коромислового механізму. Кривошипно-коромисловий механізм забезпечує обертально-коливальний рух тарілки і для вивантаження не вимагає більше додаткових пристроїв. Зміна конструктивних параметрів даного механізму і режиму його роботи уможливлює впливати на ширину та рівномірність вантажного потоку, а отже і на весь робочий процес в цілому. На фіг. 1 показана принципова схема живильника тарілчастого з обертально-коливальним рухом для сипких матеріалів, фіг. 2 - кінематична схема кривошипно-коромислового механізму. Живильник тарілчастий містить завантажувальний бункер 1 з телескопічним регулювальним циліндром 2, всередині якого знаходиться вал 3 із закріпленою на ньому тарілкою 4. Робочий орган (тарілка) 4 приводиться в рух кривошипно-коромисловим механізмом 5 та двигуном 6, розташованими над бункером 1. Живильник тарілчастий працює наступним чином. Сипкий матеріал з бункера 1 подають на горизонтальну поверхню тарілки 4. Кількість вивантажуваного матеріалу визначається величиною кільцевого зазору між горизонтальною поверхнею робочого органу (тарілки) 4 та рухомим телескопічним регулювальним циліндром 2 (патрубком). Завдяки роботі кривошипно-коромислового механізму 5, тарілка 4 одержує рівнозмінний обертально-коливальний рух, при якому під дією відцентрової сили інерції відбувається вивантаження матеріалу з бункера 1. Характер вантажного потоку можна регулювати довжинами ланок кривошипно-коромислового механізму 5 та частотою обертання кривошипа. Таким чином, запропонована конструкція живильника тарілчастого уможливлює підвищення ефективності робочого процесу живлення технологічного обладнання під час витікання сипких матеріалів з бункера. Джерела інформації: 1. Рогинский Г.А. Дозирование сипучих материалов. М., "Химия", 1978. - 176 с. 2. Гавва О.М., Беспалько А.П., Волчко А.І. Пакувальне обладнання. - Київ: ІАЦ "Упаковка", 2008. - 436 с. 3. Деклараційний патент України № 3957, МПК (7) А01K5/02, публ. 15.12.2004 р., Бюл. № 12, 2004 p. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Живильник тарілчастий для сипких матеріалів, який містить бункер, телескопічний регулювальний циліндр з нерухомим скребком та горизонтально обертаючою тарілкою, який відрізняється тим, що тарілка приводиться в рух від кривошипно-коромислового механізму. 1 UA 99637 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
