Пристрій для вентиляції підвальних приміщень

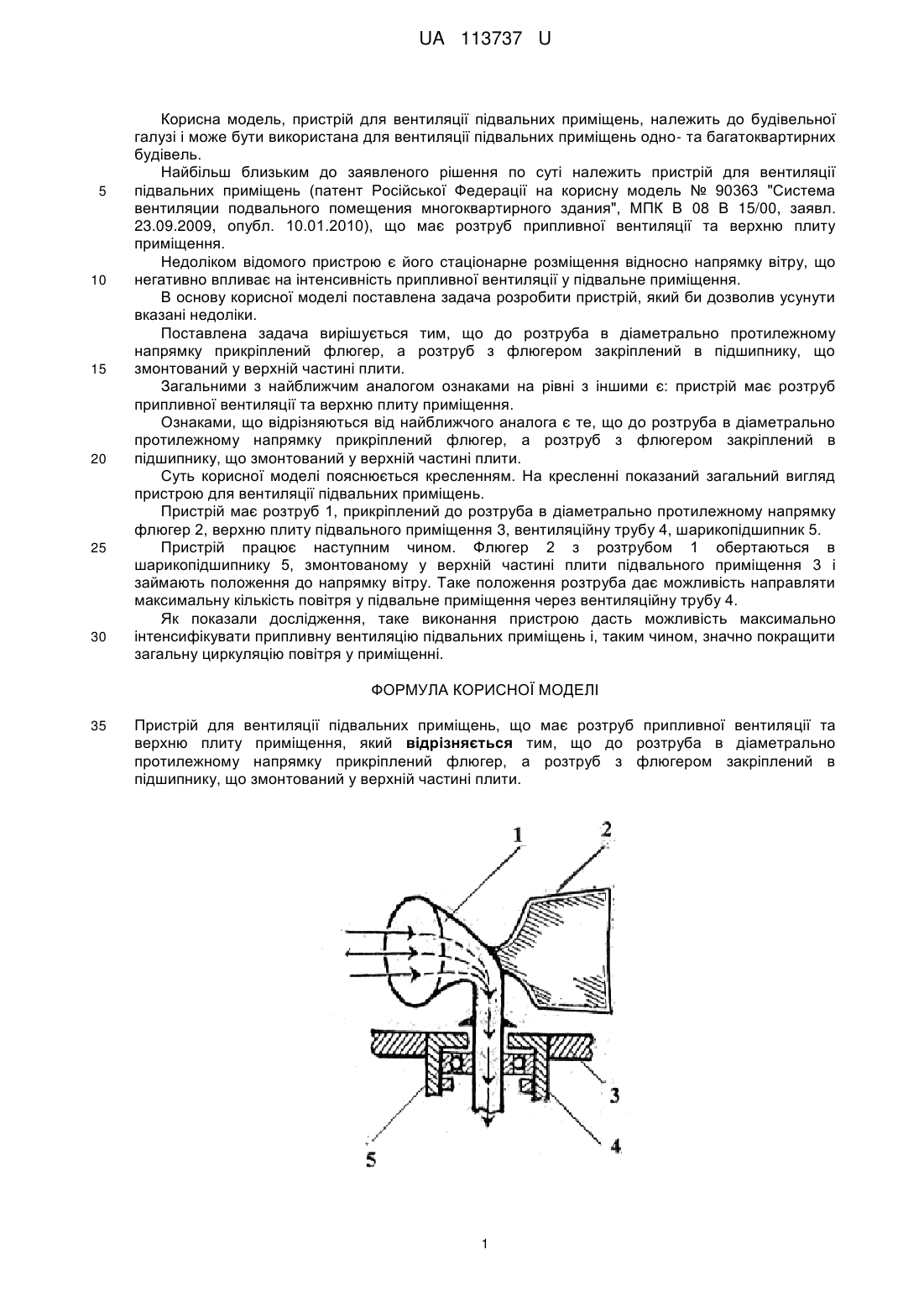

Реферат: Пристрій для вентиляції підвальних приміщень має розтруб припливної вентиляції та верхню плиту приміщення. Крім цього, до розтруба в діаметрально протилежному напрямку прикріплений флюгер, а розтруб з флюгером закріплений в підшипнику, що змонтований у верхній частині плити. UA 113737 U (12) UA 113737 U UA 113737 U 5 10 15 20 25 30 Корисна модель, пристрій для вентиляції підвальних приміщень, належить до будівельної галузі і може бути використана для вентиляції підвальних приміщень одно- та багатоквартирних будівель. Найбільш близьким до заявленого рішення по суті належить пристрій для вентиляції підвальних приміщень (патент Російської Федерації на корисну модель № 90363 "Система вентиляции подвального помещения многоквартирного здания", МПК В 08 В 15/00, заявл. 23.09.2009, опубл. 10.01.2010), що має розтруб припливної вентиляції та верхню плиту приміщення. Недоліком відомого пристрою є його стаціонарне розміщення відносно напрямку вітру, що негативно впливає на інтенсивність припливної вентиляції у підвальне приміщення. В основу корисної моделі поставлена задача розробити пристрій, який би дозволив усунути вказані недоліки. Поставлена задача вирішується тим, що до розтруба в діаметрально протилежному напрямку прикріплений флюгер, а розтруб з флюгером закріплений в підшипнику, що змонтований у верхній частині плити. Загальними з найближчим аналогом ознаками на рівні з іншими є: пристрій має розтруб припливної вентиляції та верхню плиту приміщення. Ознаками, що відрізняються від найближчого аналога є те, що до розтруба в діаметрально протилежному напрямку прикріплений флюгер, а розтруб з флюгером закріплений в підшипнику, що змонтований у верхній частині плити. Суть корисної моделі пояснюється кресленням. На кресленні показаний загальний вигляд пристрою для вентиляції підвальних приміщень. Пристрій має розтруб 1, прикріплений до розтруба в діаметрально протилежному напрямку флюгер 2, верхню плиту підвального приміщення 3, вентиляційну трубу 4, шарикопідшипник 5. Пристрій працює наступним чином. Флюгер 2 з розтрубом 1 обертаються в шарикопідшипнику 5, змонтованому у верхній частині плити підвального приміщення 3 і займають положення до напрямку вітру. Таке положення розтруба дає можливість направляти максимальну кількість повітря у підвальне приміщення через вентиляційну трубу 4. Як показали дослідження, таке виконання пристрою дасть можливість максимально інтенсифікувати припливну вентиляцію підвальних приміщень і, таким чином, значно покращити загальну циркуляцію повітря у приміщенні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для вентиляції підвальних приміщень, що має розтруб припливної вентиляції та верхню плиту приміщення, який відрізняється тим, що до розтруба в діаметрально протилежному напрямку прикріплений флюгер, а розтруб з флюгером закріплений в підшипнику, що змонтований у верхній частині плити. 1 UA 113737 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
