Пристрій для збирання слини з привушної слинної залози

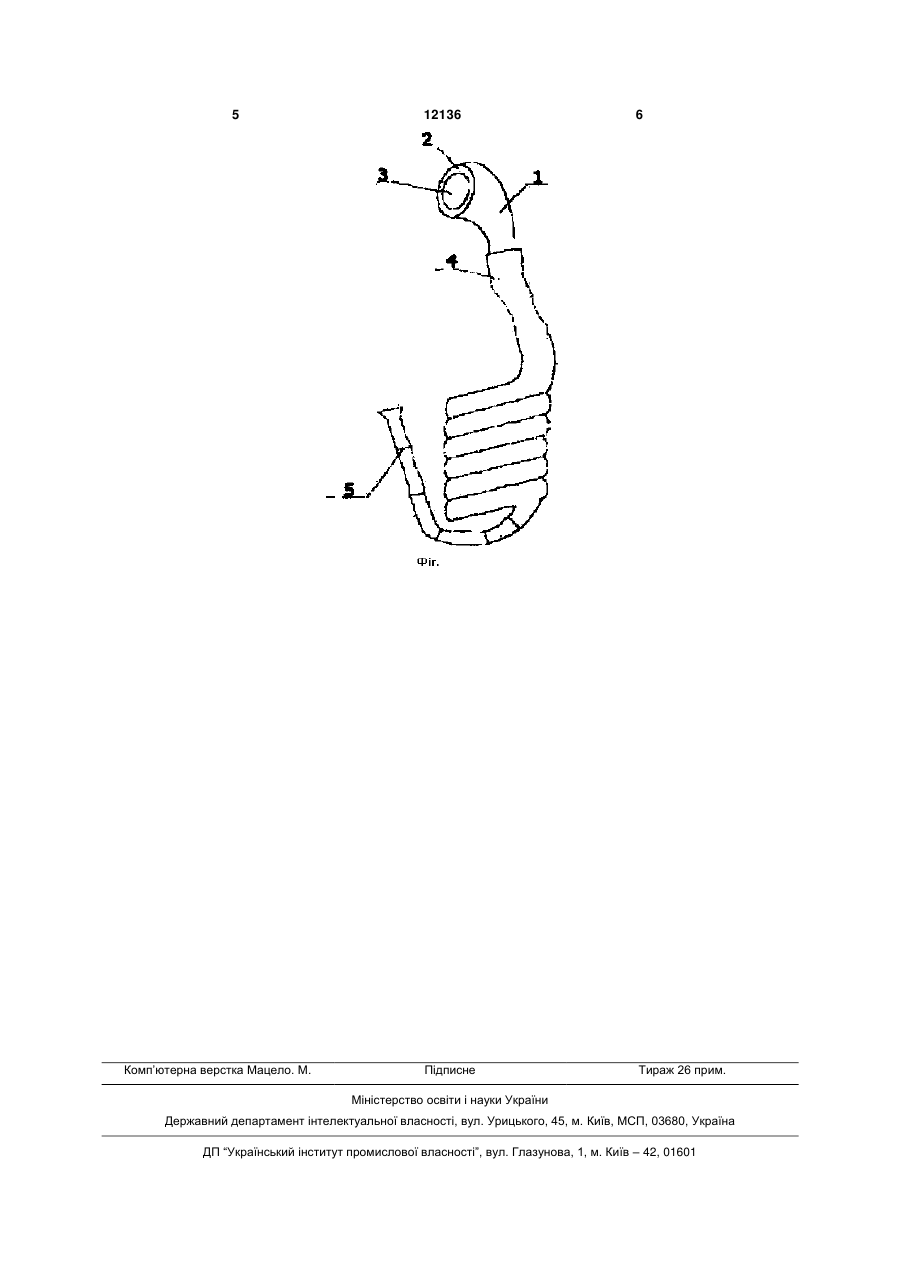

1. Пристрій для збирання слини з привушної слинної залози, що включає ємність для збирання слини і фіксуюче пристосування, який відрізняється тим, що забезпечують зниження трудомісткості одержання слини з привушної слинної залози 3 12136 4 болю) для фіксації капсули до слизової оболонки ні капсули; щоки. 3- отвір лійкоподібної капсули; 8. Передавлюють гумову трубку, після чого ві4- відвідна накопичувальна трубка; д'єднують шприц. 5- мірні риски. 9. Опускають кінець трубки, з'єднаної із внутПристрій містить лійкоподібну порожню капсурішньою камерою, у пробірку. лу 1, злегка вигнуту у кінця, протилежного до кон10.Змочують язик пацієнта розчином лимонної тактуючої робочої ії частини, і щільно з'єднану зі кислоти. спиралеподібною відвідною накопичувальною 11 .Збирають слину. прозорою трубкою 4 з мірними рисками 5. Недоліками цього пристрою є складність вигоПристрій використовують таким способом: товлення самої конструкції, що полягає в необхід1. Проводять огляд порожнини рота. ності виготовляти капсулу, яка складається з двох 2. Миють і дезінфікують капсулу. Висушують камер і двох приєднаних до неї трубок, що, у свою капсулу теплим повітрям. чергу, збільшує розміри пристрою і незручність 3. До частини капсули, що відводить слину, при прикріпленні і тривалій фіксації капсули в поприкріплюють тонку прозору відвідну накопичуварожнині рота. Крім того, виникають труднощі при льну трубку 4 з мірними рисками 5. підтримці вакууму в одній з камер навколо вивідної 4. Слину, що надходить у порожнину рота з протоки привушної залози через рухливість слизоінших слинних залоз, ізолюють за допомогою вавої оболонки щоки протягом збирання слини. Крім тяних валиків у під'язичній області. цього, вакуумне прикріплення капсули Лешлі5. Пропонують випробуваному відкрити рота, Красногорського може бути травматичним для відтягають кут рота нагору й убік і знаходять на слизової оболонки та викликати неприємні відчутвнутрішній поверхні щоки напроти другого верхтя у пацієнта. Обстежуваний відчуває при цьому нього моляра горбок, на якому відкривається пропевні незручності, тому що повинен тримати в рутока привушної слинної залози. У виїмку 2 контакках пробірку для слини, що витікає. Крім того, автуючої поверхні лійкоподібної капсули 1 вносять тори використовують стимуляцію слини (змочутонкий шар стоматологічного клеючого гелю вання язика розчином лимонної кислоти), що Corega Fix & Fest, що використовується для фіксазмінює ії біохімічний склад. ції повних знімних протезів. Корисна модель вирішує задачу зниження 6. Установлюють капсулу таким чином, щоб трудомісткості збирання слини з привушної слингорбок вивідної протоки знаходився у центрі капної- залози і підвищення комфортності процедури сули. для обстежуваного за рахунок спрощення констру7. Притискають установлену капсулу 1 до сликції. Поставлена задача вирішується тим, що ємзової оболонки щоки й утримують пальцем 1-2 ність для збирання слини виконана у вигляді лійхвилини для запобігання зсуву капсули до застикоподібної порожньої капсули, з'єднаної зі вання гелю. спиралеподібною відвідною трубкою, при цьому на 8. Проводять зміну ватяних валиків з під'язичповерхні капсули, що контактує з слизовою оболоної області в процесі збирання слюни з привушної нкою за усім периметром її базису, виконана виїмслинної залози. Пристрій знаходиться в порожнині ка під клеючий гель. Крім того, на спиралеподібній рота 20-30 хвилин. Після збирання слини необхідвідвідній трубці виконані мірні риски. ного об'єму (1-2мл) зливають одержану слину. Новим у заявленому технічному рішенні є Капсулу безболісно атравматично виводять з поспрощення відомої конструкції і максимальна атрожнини рота. равматичность процедури для випробуваного, поЗапропонована авторами капсула може бути перше, за рахунок того, що кріплення капсули змодельована з зуботехнічного воску в лаборатоздійснюють за допомогою біоінертного стоматолорії, а потім виготовлена методом гарячої полімегічного клеючого геля, що дозволяє фіксувати капризації підтиском із пластмаси "Фторакс". сулу для збирання слини достатньо тривалий час; Перевагою запропонованого пристрою для по-друге, одержують нестимульовану слину, зазбирання слини в порівнянні з прототипом є спробезпечуючи роботу слинної залози у фізілогічному щення конструкції, що складається з однієї камери стані. Пристрій, що заявляється, не вимагає наявта однієї трубки, що значно зменшує розміри самоності пробірки-приймача, яку необхідно тримати в го пристрою і полегшує фіксацію капсули в порожруках. Слина накопичується в спиралеподібній нині рота, не викликаючи неприємних відчуттів у накопичувальній трубці, яка додатково забезпечепацієнта в процесі маніпуляції. Рисою, що відрізна мірними рисками, що реєструють необхідний няє запропонований пристрій від прототипу, є виоб'єм слини при цьому накопичувальна трубка користання спеціального стоматологічного гелю вільно звисає з порожнини рота. для фіксації капсули в області вивідної протоки Сутність пристрою пояснюється рисунком, при привушної слинної залози, що виключає вплив цьому на фігурі показаний пристрій у зборі, де: вакуума на слизову оболонку щоки в цій області, 1- лійкоподібна капсула для збирання слини; який викликає порушення кровообігу в тканинах 2- виїмка за периметром контактуючої поверхщоки, а також дискомфорт у випробуваного. 5 Комп’ютерна верстка Мацело. М. 12136 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
