Елемент нерегулярної насадки масообмінного апарата

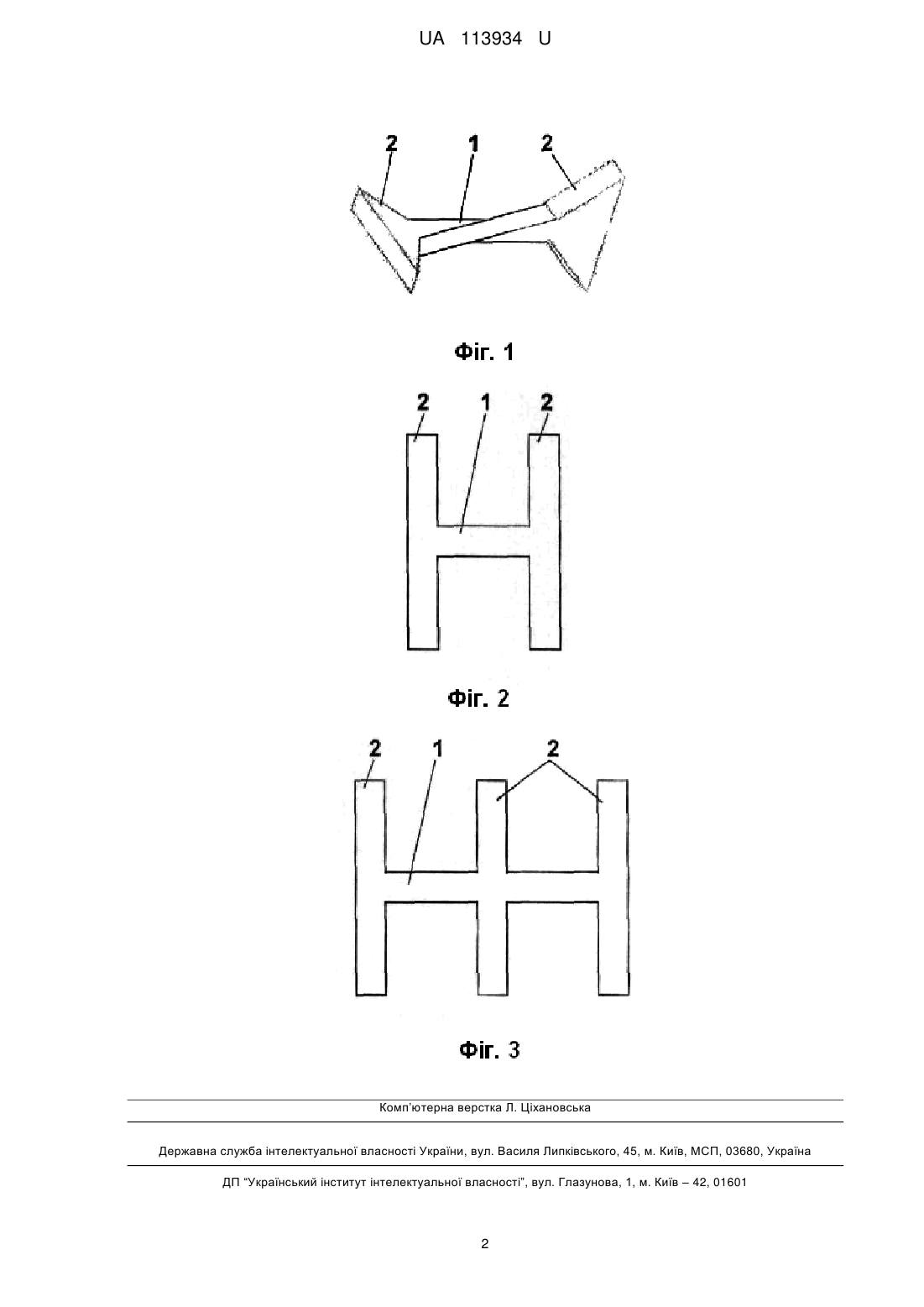

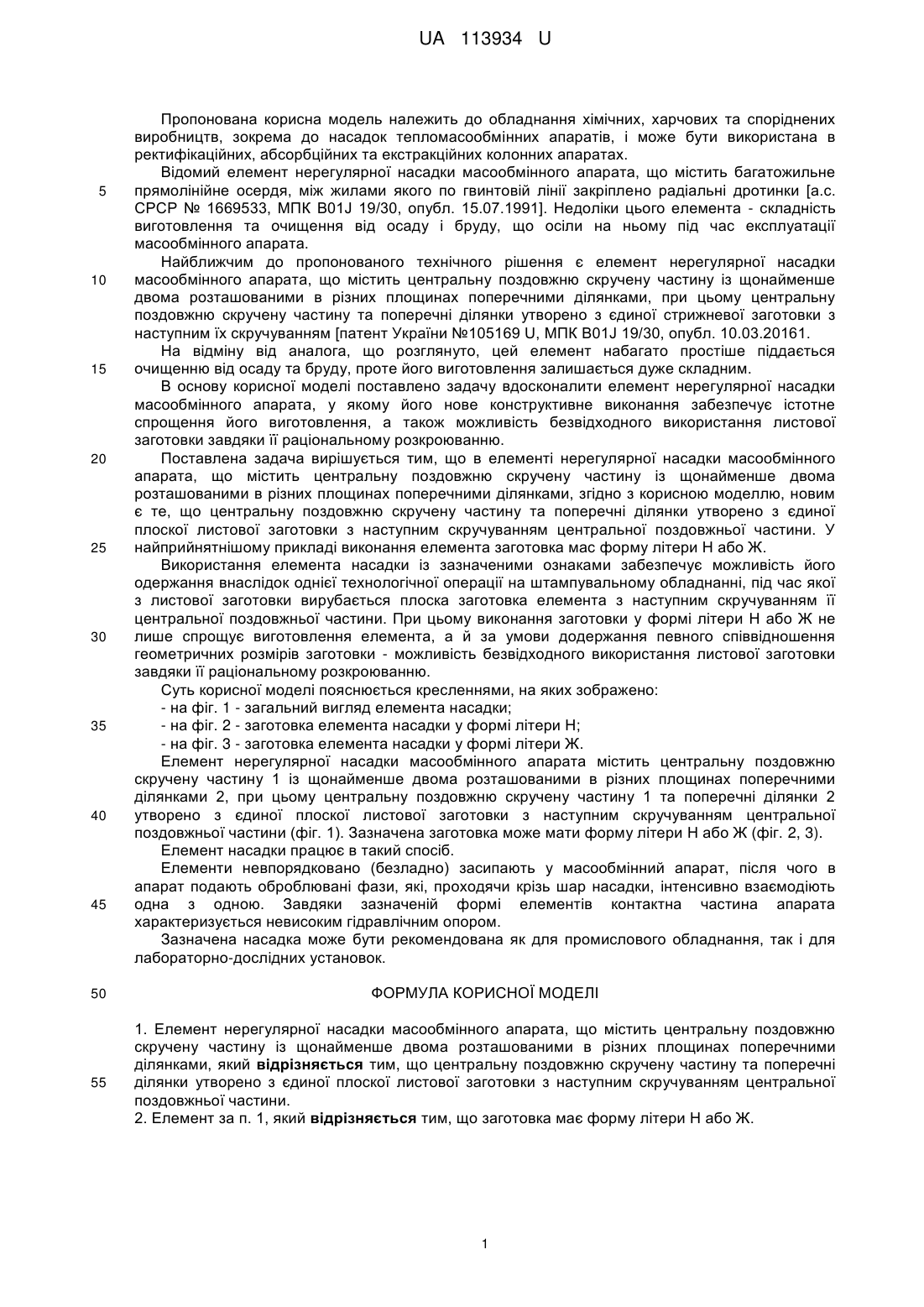

Реферат: UA 113934 U UA 113934 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до обладнання хімічних, харчових та споріднених виробництв, зокрема до насадок тепломасообмінних апаратів, і може бути використана в ректифікаційних, абсорбційних та екстракційних колонних апаратах. Відомий елемент нерегулярної насадки масообмінного апарата, що містить багатожильне прямолінійне осердя, між жилами якого по гвинтовій лінії закріплено радіальні дротинки [а.с. СРСР № 1669533, МПК B01J 19/30, опубл. 15.07.1991]. Недоліки цього елемента - складність виготовлення та очищення від осаду і бруду, що осіли на ньому під час експлуатації масообмінного апарата. Найближчим до пропонованого технічного рішення є елемент нерегулярної насадки масообмінного апарата, що містить центральну поздовжню скручену частину із щонайменше двома розташованими в різних площинах поперечними ділянками, при цьому центральну поздовжню скручену частину та поперечні ділянки утворено з єдиної стрижневої заготовки з наступним їх скручуванням [патент України №105169 U, МПК B01J 19/30, опубл. 10.03.20161. На відміну від аналога, що розглянуто, цей елемент набагато простіше піддається очищенню від осаду та бруду, проте його виготовлення залишається дуже складним. В основу корисної моделі поставлено задачу вдосконалити елемент нерегулярної насадки масообмінного апарата, у якому його нове конструктивне виконання забезпечує істотне спрощення його виготовлення, а також можливість безвідходного використання листової заготовки завдяки її раціональному розкроюванню. Поставлена задача вирішується тим, що в елементі нерегулярної насадки масообмінного апарата, що містить центральну поздовжню скручену частину із щонайменше двома розташованими в різних площинах поперечними ділянками, згідно з корисною моделлю, новим є те, що центральну поздовжню скручену частину та поперечні ділянки утворено з єдиної плоскої листової заготовки з наступним скручуванням центральної поздовжньої частини. У найприйнятнішому прикладі виконання елемента заготовка мас форму літери Η або Ж. Використання елемента насадки із зазначеними ознаками забезпечує можливість його одержання внаслідок однієї технологічної операції на штампувальному обладнанні, під час якої з листової заготовки вирубається плоска заготовка елемента з наступним скручуванням її центральної поздовжньої частини. При цьому виконання заготовки у формі літери Η або Ж не лише спрощує виготовлення елемента, а й за умови додержання певного співвідношення геометричних розмірів заготовки - можливість безвідходного використання листової заготовки завдяки її раціональному розкроюванню. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на фіг. 1 - загальний вигляд елемента насадки; - на фіг. 2 - заготовка елемента насадки у формі літери Н; - на фіг. 3 - заготовка елемента насадки у формі літери Ж. Елемент нерегулярної насадки масообмінного апарата містить центральну поздовжню скручену частину 1 із щонайменше двома розташованими в різних площинах поперечними ділянками 2, при цьому центральну поздовжню скручену частину 1 та поперечні ділянки 2 утворено з єдиної плоскої листової заготовки з наступним скручуванням центральної поздовжньої частини (фіг. 1). Зазначена заготовка може мати форму літери Η або Ж (фіг. 2, 3). Елемент насадки працює в такий спосіб. Елементи невпорядковано (безладно) засипають у масообмінний апарат, після чого в апарат подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Завдяки зазначеній формі елементів контактна частина апарата характеризується невисоким гідравлічним опором. Зазначена насадка може бути рекомендована як для промислового обладнання, так і для лабораторно-дослідних установок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Елемент нерегулярної насадки масообмінного апарата, що містить центральну поздовжню скручену частину із щонайменше двома розташованими в різних площинах поперечними ділянками, який відрізняється тим, що центральну поздовжню скручену частину та поперечні ділянки утворено з єдиної плоскої листової заготовки з наступним скручуванням центральної поздовжньої частини. 2. Елемент за п. 1, який відрізняється тим, що заготовка має форму літери Η або Ж. 1 UA 113934 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
