Елемент нерегулярної насадки масообмінного апарата

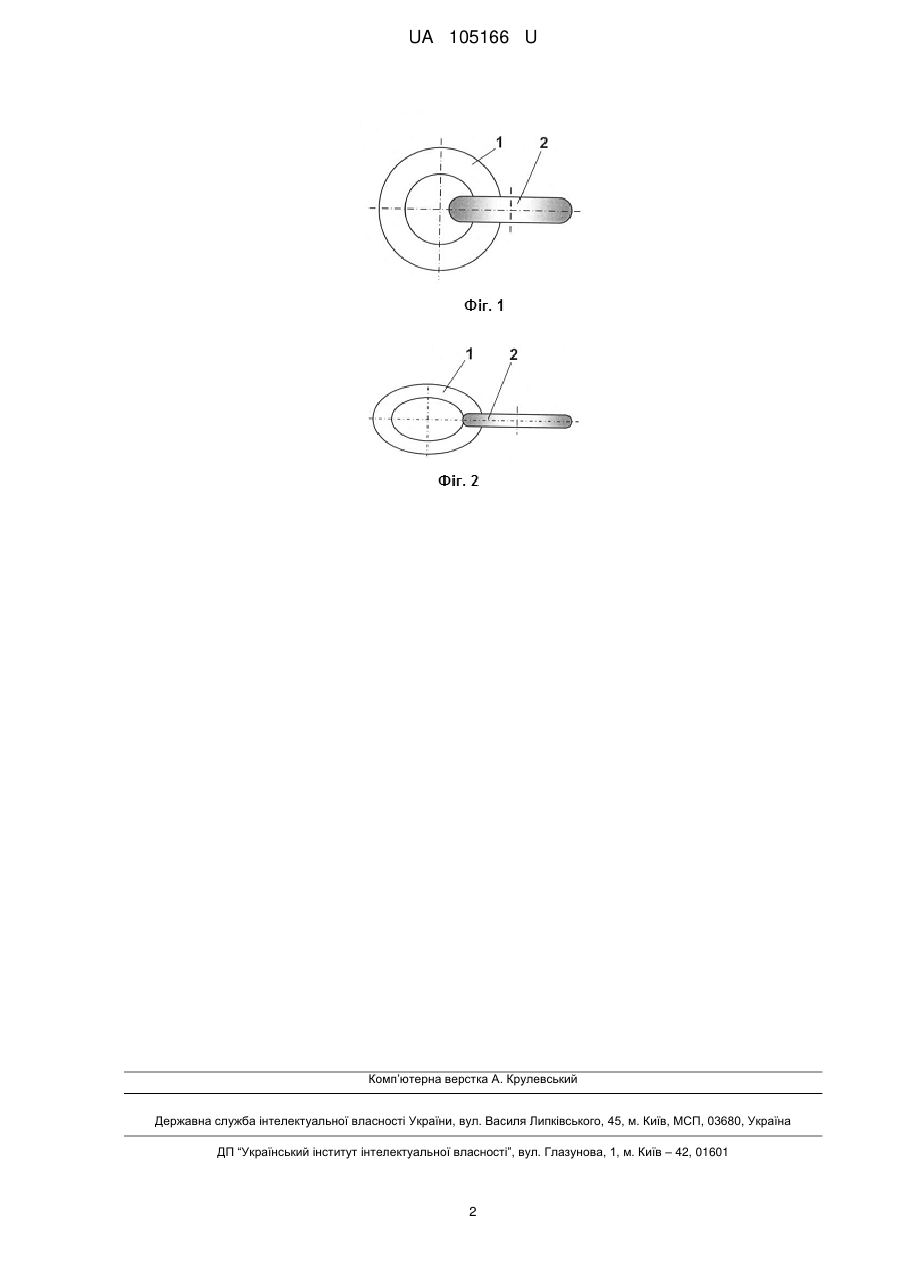

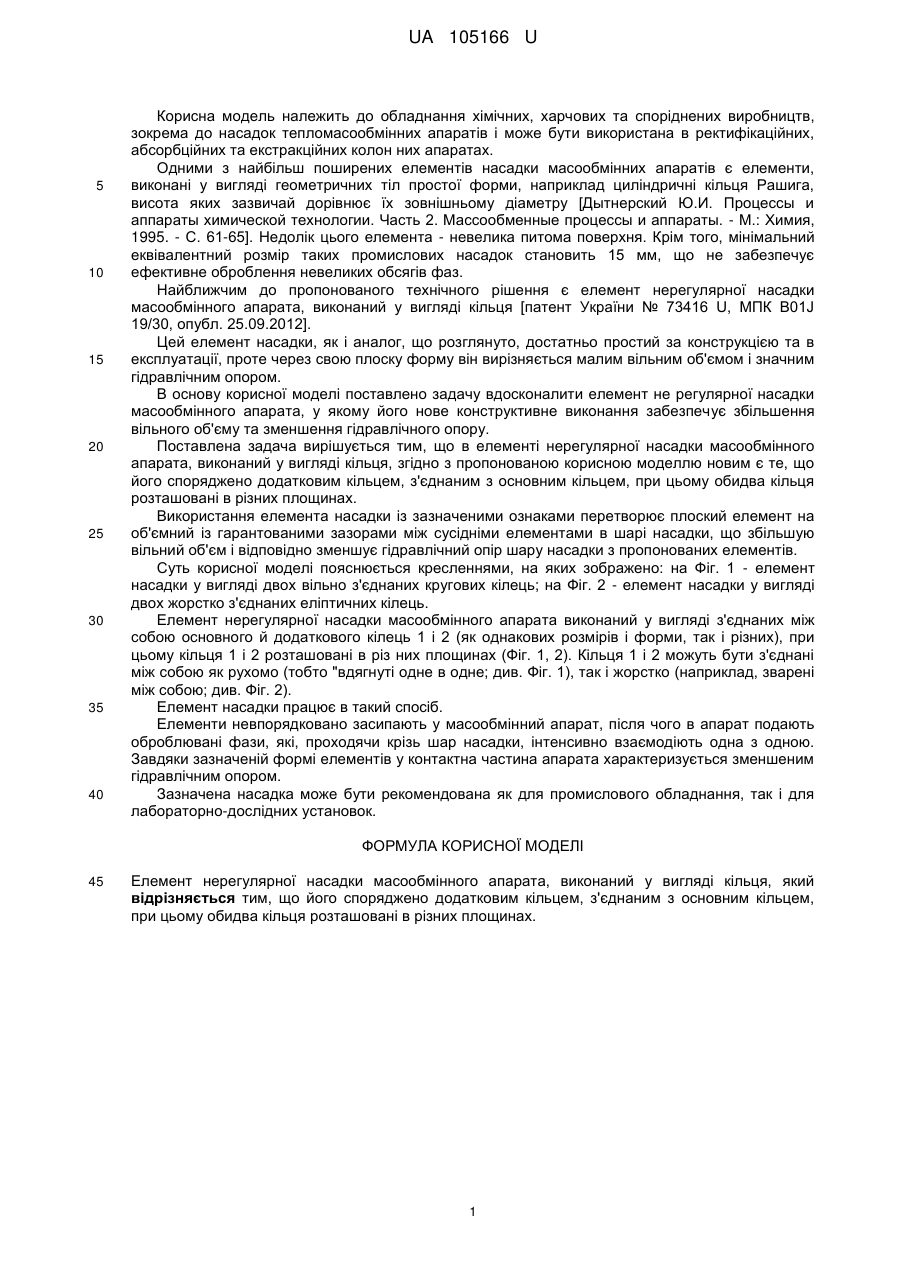

Реферат: UA 105166 U UA 105166 U 5 10 15 20 25 30 35 40 Корисна модель належить до обладнання хімічних, харчових та споріднених виробництв, зокрема до насадок тепломасообмінних апаратів і може бути використана в ректифікаційних, абсорбційних та екстракційних колон них апаратах. Одними з найбільш поширених елементів насадки масообмінних апаратів є елементи, виконані у вигляді геометричних тіл простої форми, наприклад циліндричні кільця Рашига, висота яких зазвичай дорівнює їх зовнішньому діаметру [Дытнерский Ю.И. Процессы и аппараты химической технологии. Часть 2. Массообменные процессы и аппараты. - М.: Химия, 1995. - С. 61-65]. Недолік цього елемента - невелика питома поверхня. Крім того, мінімальний еквівалентний розмір таких промислових насадок становить 15 мм, що не забезпечує ефективне оброблення невеликих обсягів фаз. Найближчим до пропонованого технічного рішення є елемент нерегулярної насадки масообмінного апарата, виконаний у вигляді кільця [патент України № 73416 U, МПК B01J 19/30, опубл. 25.09.2012]. Цей елемент насадки, як і аналог, що розглянуто, достатньо простий за конструкцією та в експлуатації, проте через свою плоску форму він вирізняється малим вільним об'ємом і значним гідравлічним опором. В основу корисної моделі поставлено задачу вдосконалити елемент не регулярної насадки масообмінного апарата, у якому його нове конструктивне виконання забезпечує збільшення вільного об'єму та зменшення гідравлічного опору. Поставлена задача вирішується тим, що в елементі нерегулярної насадки масообмінного апарата, виконаний у вигляді кільця, згідно з пропонованою корисною моделлю новим є те, що його споряджено додатковим кільцем, з'єднаним з основним кільцем, при цьому обидва кільця розташовані в різних площинах. Використання елемента насадки із зазначеними ознаками перетворює плоский елемент на об'ємний із гарантованими зазорами між сусідніми елементами в шарі насадки, що збільшую вільний об'єм і відповідно зменшує гідравлічний опір шару насадки з пропонованих елементів. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - елемент насадки у вигляді двох вільно з'єднаних кругових кілець; на Фіг. 2 - елемент насадки у вигляді двох жорстко з'єднаних еліптичних кілець. Елемент нерегулярної насадки масообмінного апарата виконаний у вигляді з'єднаних між собою основного й додаткового кілець 1 і 2 (як однакових розмірів і форми, так і різних), при цьому кільця 1 і 2 розташовані в різ них площинах (Фіг. 1, 2). Кільця 1 і 2 можуть бути з'єднані між собою як рухомо (тобто "вдягнуті одне в одне; див. Фіг. 1), так і жорстко (наприклад, зварені між собою; див. Фіг. 2). Елемент насадки працює в такий спосіб. Елементи невпорядковано засипають у масообмінний апарат, після чого в апарат подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Завдяки зазначеній формі елементів у контактна частина апарата характеризується зменшеним гідравлічним опором. Зазначена насадка може бути рекомендована як для промислового обладнання, так і для лабораторно-дослідних установок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Елемент нерегулярної насадки масообмінного апарата, виконаний у вигляді кільця, який відрізняється тим, що його споряджено додатковим кільцем, з'єднаним з основним кільцем, при цьому обидва кільця розташовані в різних площинах. 1 UA 105166 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
