Класифікатор комплексної дії

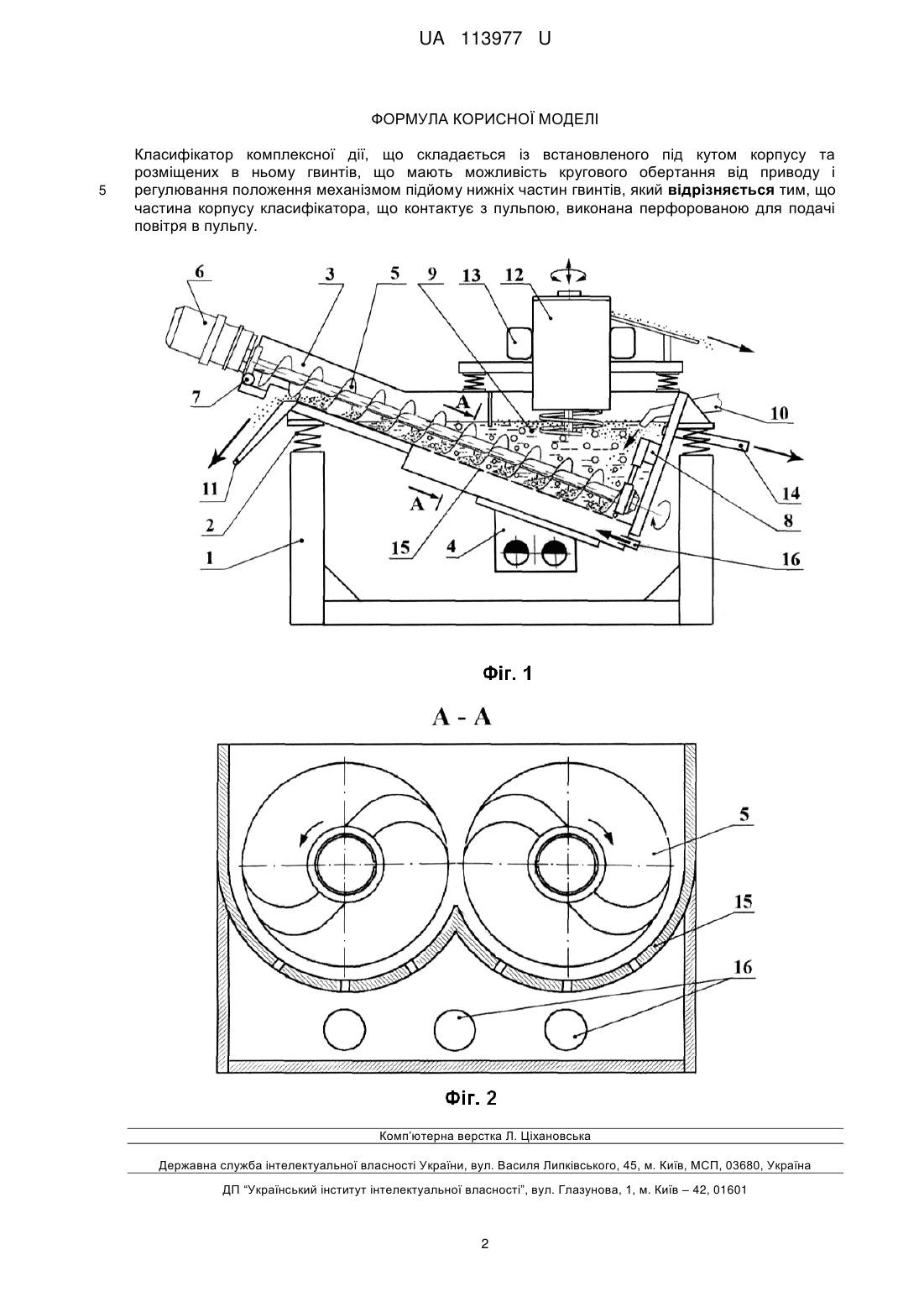

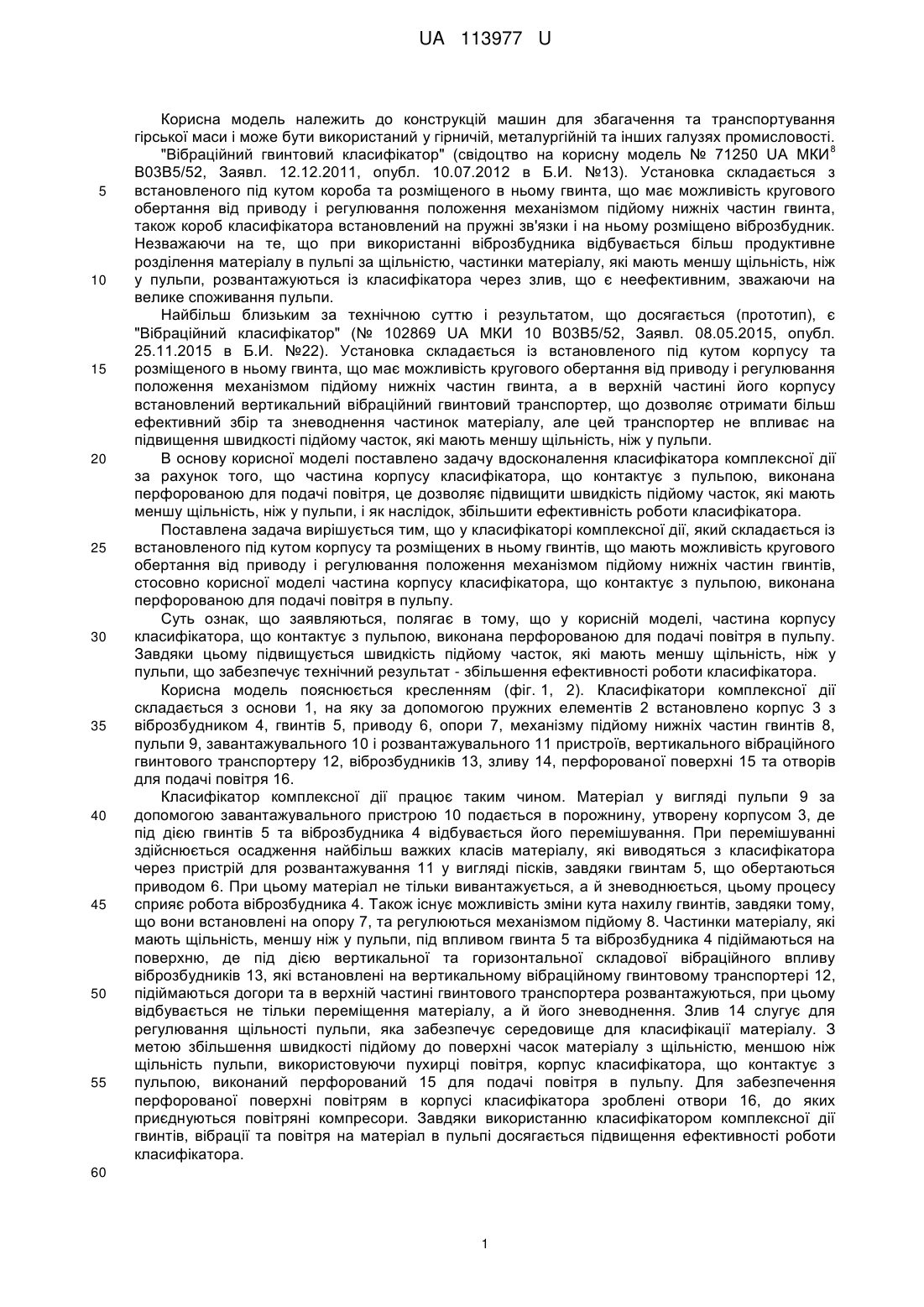

Реферат: Класифікатор комплексної дії складається із встановленого під кутом корпусу та розміщених в ньому гвинтів, що мають можливість кругового обертання від приводу і регулювання положення механізмом підйому нижніх частин гвинтів, причому частина корпусу класифікатора, що контактує з пульпою, виконана перфорованою для подачі повітря в пульпу. UA 113977 U (54) КЛАСИФІКАТОР КОМПЛЕКСНОЇ ДІЇ UA 113977 U UA 113977 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкцій машин для збагачення та транспортування гірської маси і може бути використаний у гірничій, металургійній та інших галузях промисловості. 8 "Вібраційний гвинтовий класифікатор" (свідоцтво на корисну модель № 71250 UA МКИ В03В5/52, Заявл. 12.12.2011, опубл. 10.07.2012 в Б.И. №13). Установка складається з встановленого під кутом короба та розміщеного в ньому гвинта, що має можливість кругового обертання від приводу і регулювання положення механізмом підйому нижніх частин гвинта, також короб класифікатора встановлений на пружні зв'язки і на ньому розміщено віброзбудник. Незважаючи на те, що при використанні віброзбудника відбувається більш продуктивне розділення матеріалу в пульпі за щільністю, частинки матеріалу, які мають меншу щільність, ніж у пульпи, розвантажуються із класифікатора через злив, що є неефективним, зважаючи на велике споживання пульпи. Найбільш близьким за технічною суттю і результатом, що досягається (прототип), є "Вібраційний класифікатор" (№ 102869 UA МКИ 10 В03В5/52, Заявл. 08.05.2015, опубл. 25.11.2015 в Б.И. №22). Установка складається із встановленого під кутом корпусу та розміщеного в ньому гвинта, що має можливість кругового обертання від приводу і регулювання положення механізмом підйому нижніх частин гвинта, а в верхній частині його корпусу встановлений вертикальний вібраційний гвинтовий транспортер, що дозволяє отримати більш ефективний збір та зневоднення частинок матеріалу, але цей транспортер не впливає на підвищення швидкості підйому часток, які мають меншу щільність, ніж у пульпи. В основу корисної моделі поставлено задачу вдосконалення класифікатора комплексної дії за рахунок того, що частина корпусу класифікатора, що контактує з пульпою, виконана перфорованою для подачі повітря, це дозволяє підвищити швидкість підйому часток, які мають меншу щільність, ніж у пульпи, і як наслідок, збільшити ефективність роботи класифікатора. Поставлена задача вирішується тим, що у класифікаторі комплексної дії, який складається із встановленого під кутом корпусу та розміщених в ньому гвинтів, що мають можливість кругового обертання від приводу і регулювання положення механізмом підйому нижніх частин гвинтів, стосовно корисної моделі частина корпусу класифікатора, що контактує з пульпою, виконана перфорованою для подачі повітря в пульпу. Суть ознак, що заявляються, полягає в тому, що у корисній моделі, частина корпусу класифікатора, що контактує з пульпою, виконана перфорованою для подачі повітря в пульпу. Завдяки цьому підвищується швидкість підйому часток, які мають меншу щільність, ніж у пульпи, що забезпечує технічний результат - збільшення ефективності роботи класифікатора. Корисна модель пояснюється кресленням (фіг. 1, 2). Класифікатори комплексної дії складається з основи 1, на яку за допомогою пружних елементів 2 встановлено корпус 3 з віброзбудником 4, гвинтів 5, приводу 6, опори 7, механізму підйому нижніх частин гвинтів 8, пульпи 9, завантажувального 10 і розвантажувального 11 пристроїв, вертикального вібраційного гвинтового транспортеру 12, віброзбудників 13, зливу 14, перфорованої поверхні 15 та отворів для подачі повітря 16. Класифікатор комплексної дії працює таким чином. Матеріал у вигляді пульпи 9 за допомогою завантажувального пристрою 10 подається в порожнину, утворену корпусом 3, де під дією гвинтів 5 та віброзбудника 4 відбувається його перемішування. При перемішуванні здійснюється осадження найбільш важких класів матеріалу, які виводяться з класифікатора через пристрій для розвантажування 11 у вигляді пісків, завдяки гвинтам 5, що обертаються приводом 6. При цьому матеріал не тільки вивантажується, а й зневоднюється, цьому процесу сприяє робота віброзбудника 4. Також існує можливість зміни кута нахилу гвинтів, завдяки тому, що вони встановлені на опору 7, та регулюються механізмом підйому 8. Частинки матеріалу, які мають щільність, меншу ніж у пульпи, під впливом гвинта 5 та віброзбудника 4 підіймаються на поверхню, де під дією вертикальної та горизонтальної складової вібраційного впливу віброзбудників 13, які встановлені на вертикальному вібраційному гвинтовому транспортері 12, підіймаються догори та в верхній частині гвинтового транспортера розвантажуються, при цьому відбувається не тільки переміщення матеріалу, а й його зневоднення. Злив 14 слугує для регулювання щільності пульпи, яка забезпечує середовище для класифікації матеріалу. З метою збільшення швидкості підйому до поверхні часок матеріалу з щільністю, меншою ніж щільність пульпи, використовуючи пухирці повітря, корпус класифікатора, що контактує з пульпою, виконаний перфорований 15 для подачі повітря в пульпу. Для забезпечення перфорованої поверхні повітрям в корпусі класифікатора зроблені отвори 16, до яких приєднуються повітряні компресори. Завдяки використанню класифікатором комплексної дії гвинтів, вібрації та повітря на матеріал в пульпі досягається підвищення ефективності роботи класифікатора. 60 1 UA 113977 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Класифікатор комплексної дії, що складається із встановленого під кутом корпусу та розміщених в ньому гвинтів, що мають можливість кругового обертання від приводу і регулювання положення механізмом підйому нижніх частин гвинтів, який відрізняється тим, що частина корпусу класифікатора, що контактує з пульпою, виконана перфорованою для подачі повітря в пульпу. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
